Zasilanie

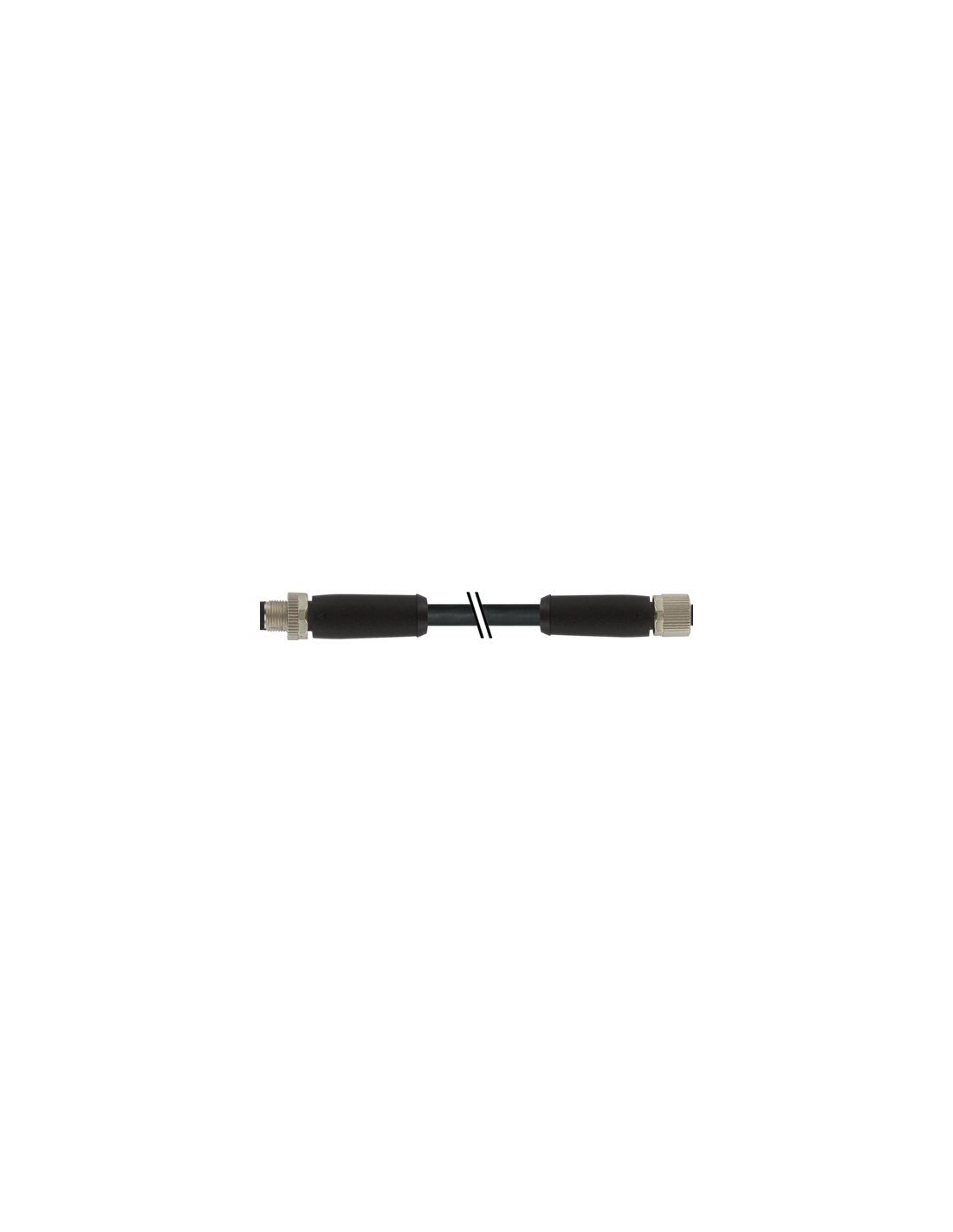

Męski prosty – żeński proste

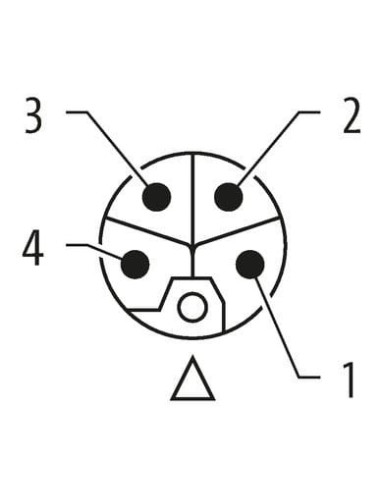

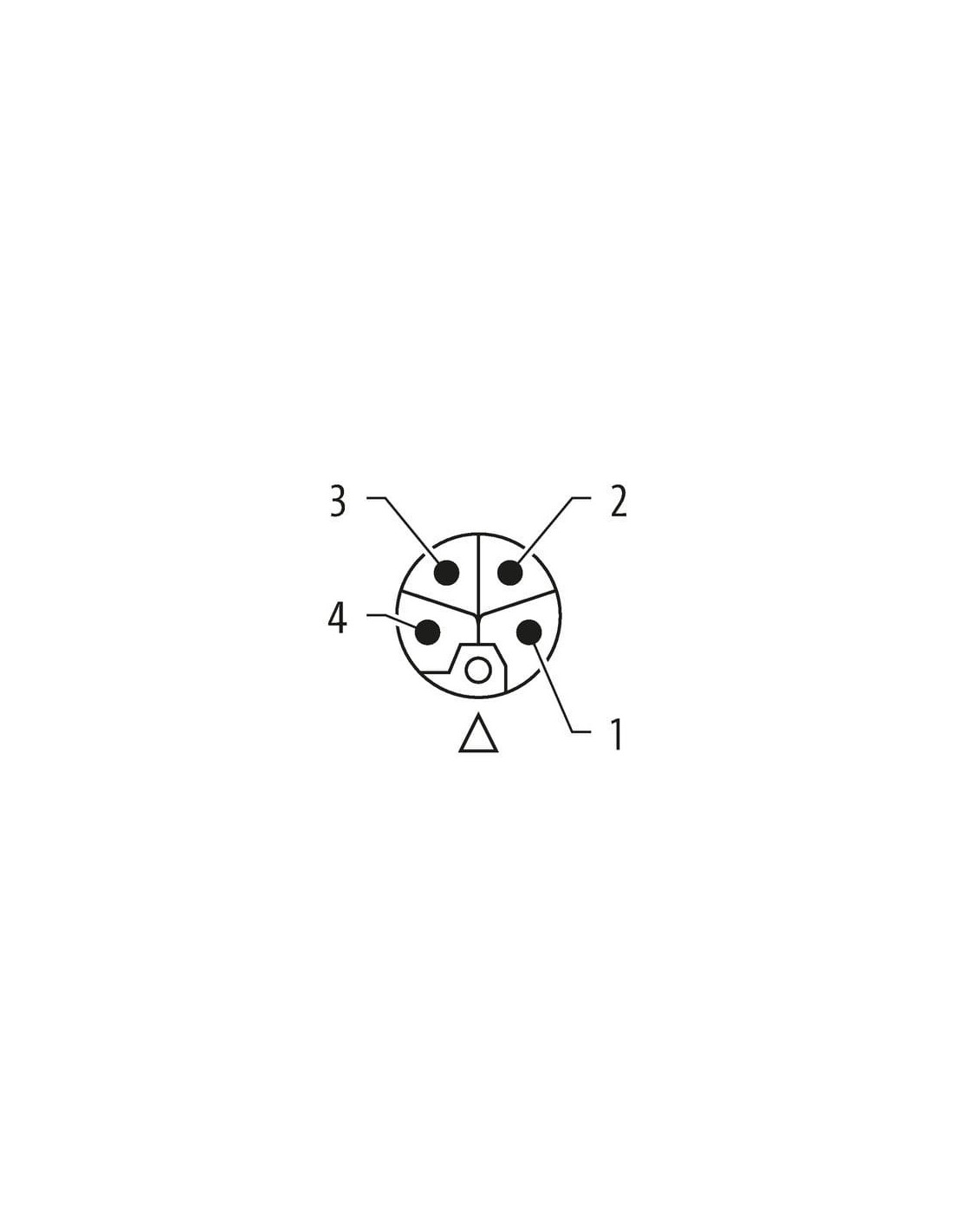

M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

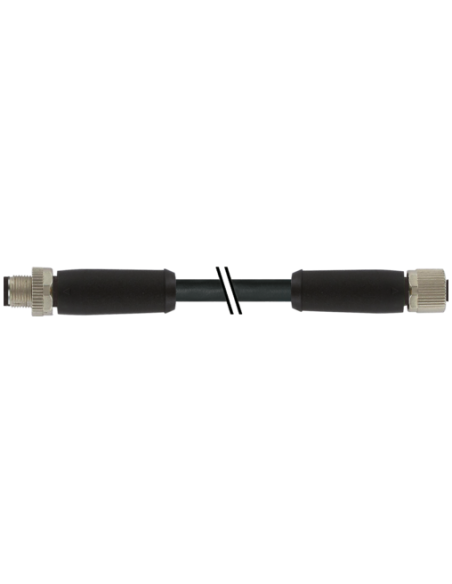

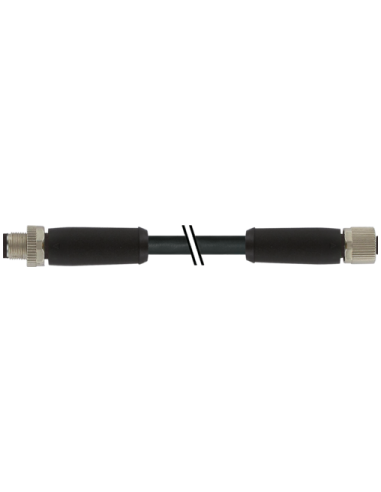

Kabel zasilający M12 Power L-kodowany 4-polowy – 7000-P4141-P370150
Kabel zasilający M12 Power o kodowaniu L, wyposażony w 4-polowe złącza (męskie i żeńskie) proste 0°, to niezawodne rozwiązanie dla wymagających zastosowań przemysłowych w zakresie rozdziału i przesyłania energii. Kod produktu: 7000-P4141-P370150 umożliwia szybkie odnalezienie odpowiedniej wersji przewodu w rozbudowanych instalacjach automatyki.
Zastosowanie przewodu M12 Power L-kodowanego
Złącza M12 Power z kodowaniem L zaprojektowano do aplikacji wymagających przesyłania dużych prądów do 16 A przy napięciu do 63 V DC, co czyni ten kabel idealnym do zasilania napędów, silników, modułów zasilających oraz urządzeń przemysłowych wymagających wysokiej niezawodności połączeń.
- Automatyka przemysłowa
- Robotyka
- Linie produkcyjne, systemy przenośników
- Maszyny oraz urządzenia o podwyższonych wymaganiach dotyczących ochrony IP
- Instalacje elektryczne w trudnych warunkach środowiskowych
Najważniejsze cechy kabla zasilającego M12 Power L-kodowanego
- 4-polowe złącza M12 z kodowaniem L – zapewniają niezawodne i stabilne połączenie zarówno po stronie męskiej, jak i żeńskiej, eliminując ryzyko błędnego podłączenia.
- Obciążalność prądowa styków do 16 A oraz wysoka odporność na przepięcia do 1,5 kV.
- Ochrona IP65/IP67 – wysoka odporność na pył i wodę przy prawidłowym montażu (włożone, przykręcone), co umożliwia pracę nawet w wymagających warunkach produkcyjnych.
- Trwałość mechaniczna – zastosowane materiały, takie jak PUR oraz stop miedzi, zapewniają odporność na ścieranie, oleje oraz agresywne media przemysłowe.
- Szeroki zakres temperatur pracy od -25°C do +85°C (w zależności od jakości kabla), co gwarantuje niezawodność zarówno w zimnych, jak i gorących środowiskach.
- Przewód o długości 1,5 m – typowa i uniwersalna długość dla połączeń maszynowych i urządzeń.
- Pozłacane styki oraz solidny gwint M12 x 1 zapewniają niską rezystancję połączenia i długą żywotność produktu.
- Przewód 4-żyłowy (skrętka miedziowa – 2,5 mm²) o podwyższonych parametrach mechanicznych oraz odporności na gięcie i skręcanie.
Odporność na czynniki zewnętrzne i trwałość
Kabel posiada wysoką odporność na czynniki chemiczne i oleje oraz jest bezhalogenowy, bezołowiowy i wolny od kadmu. Płaszcz wykonany z PUR zabezpiecza przed UV i ścieraniem, co umożliwia stosowanie przewodu także na zewnątrz i w ruchomych zastosowaniach (C-track). Certyfikaty oraz zgodność z normą IEC 61076-2-111 potwierdzają wysoką jakość wykonania oraz bezpieczeństwo użytkowania w instalacjach przemysłowych.
Typowe możliwości wykorzystania i montaż
Dzięki kompaktowym wymiarom i konstrukcji odpornej na wstrząsy, kabel M12 Power idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej oraz w systemach o wysokiej dynamice ruchu. Moment dokręcania 0,6 Nm, zabezpieczenie przeciwwstrząsowe oraz zalecenia dotyczące promienia gięcia pozwalają na bezpieczny montaż nawet w układach ruchomych.
- Intuicyjne podłączenie z wykorzystaniem wtyków prostych (0° – łatwe prowadzenie przewodu)
- Status pracy nie jest sygnalizowany diodą LED – brak elementów elektronicznych obniżających niezawodność
- Możliwość zamówienia innych długości przewodów na życzenie – elastyczność dopasowania do potrzeb konkretnego projektu
Konstrukcja i budowa techniczna
Powłoka blokady niklowana oraz obudowa z tworzywa PUR gwarantują wytrzymałość przemysłową. Sposób znakowania przewodów umożliwia łatwą identyfikację poszczególnych żył. Skręcane przewody oraz solidne złącza minimalizują ryzyko przypadkowego rozłączenia, a odporność na skręcanie i wielokrotny ruch kabla pozwala na instalację zarówno w stacjonarnych, jak i ruchomych aplikacjach przemysłowych.
Kabel M12 Power L – pewność oraz bezpieczeństwo zasilania w aplikacjach przemysłowych
Kabel zasilający M12 Power z kodowaniem L to standard w profesjonalnych systemach automatyki, gdzie wymaga się stabilności parametrów elektrycznych oraz długowieczności połączeń, nawet przy ciągłej eksploatacji. Przewód spełnia wysokie normy odporności i sprawdzi się jako kluczowy element infrastruktury zasilającej w przemyśle.
