Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

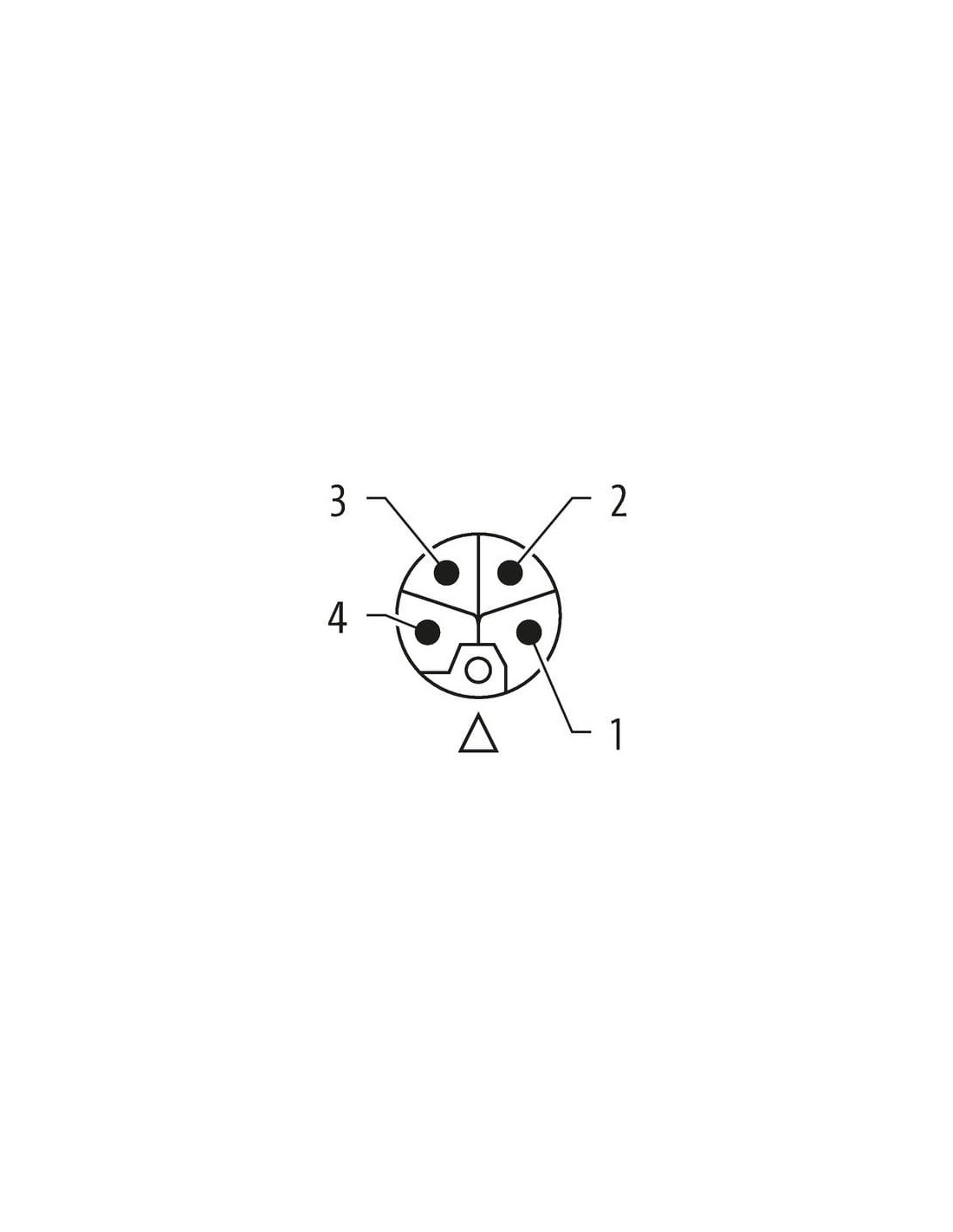

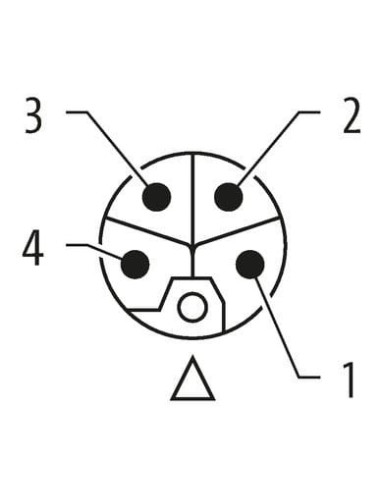

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 Zasilanie 4-pin, kod L – Zastosowanie w Przemyśle Automatyki

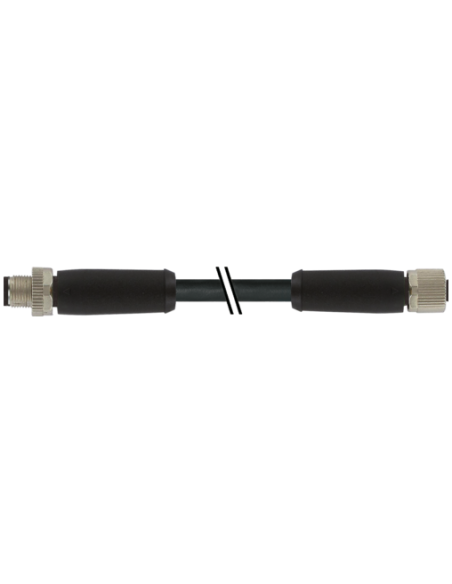

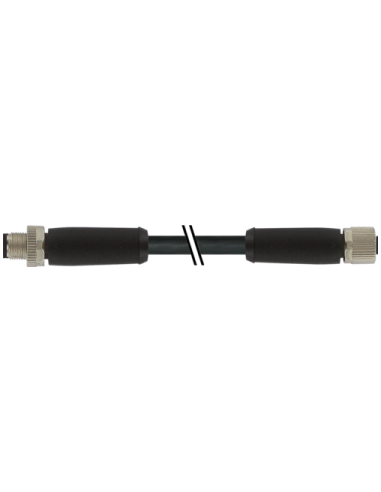

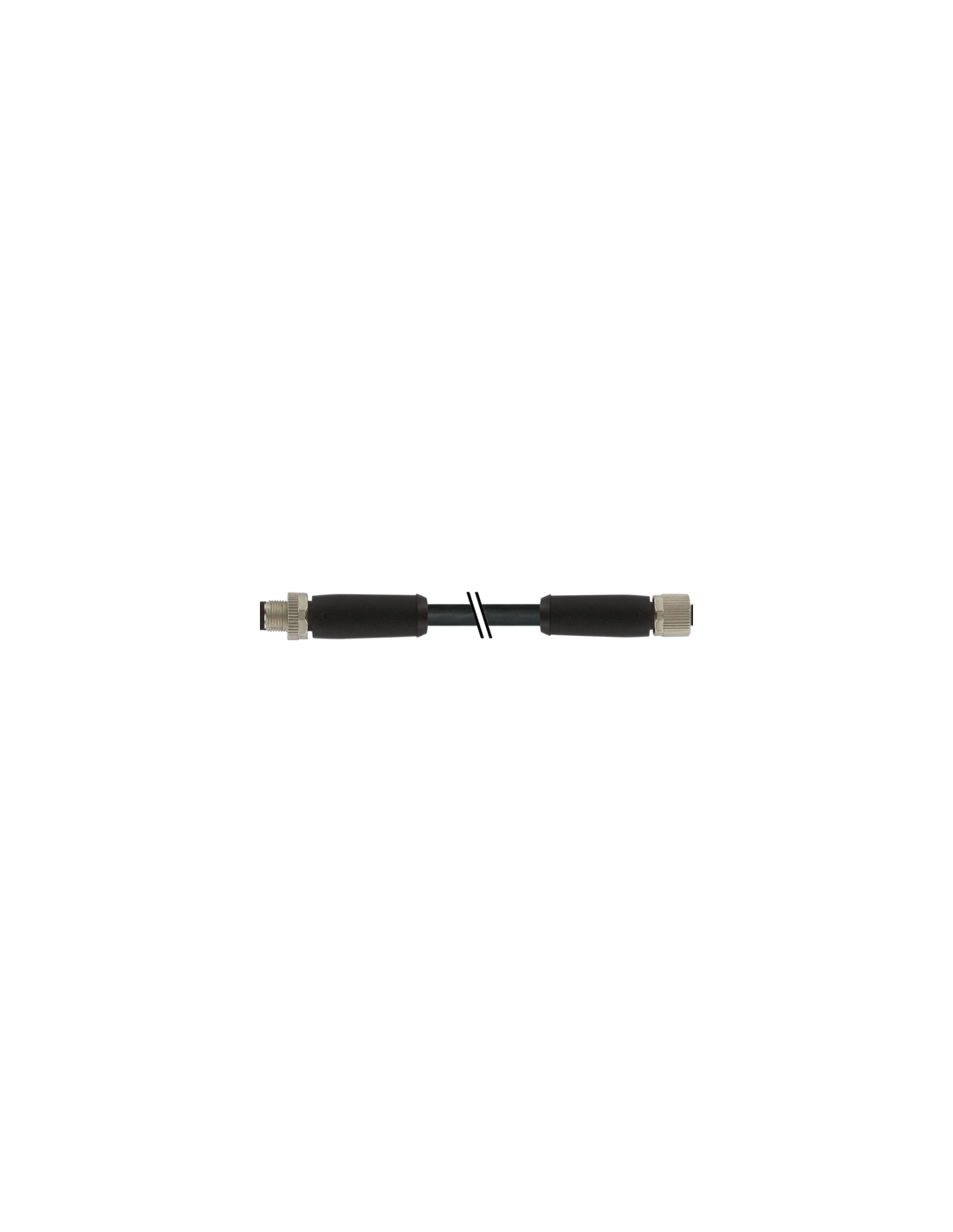

Złącze M12 Zasilanie, kod L (kod produktu: 7000-P4141-P370030) to wysokiej jakości przewód połączeniowy, przeznaczony do zastosowań przemysłowych, automatyki oraz technologii zasilania maszyn. Połączenie męskiego i żeńskiego złącza M12 pod kątem prostym (0°) umożliwia niezawodne przesyłanie zasilania nawet w wymagających warunkach środowiskowych.
Najważniejsze cechy złącza M12 z kodowaniem L
- 4 piny – pozwalają na komfortowe i bezpieczne przesyłanie energii.
- Kodowanie L – standard spotykany w nowoczesnych aplikacjach zasilania 24 V, zgodny z normą IEC 61076-2-111.
- Stopień ochrony IP65/IP67 – zapewnia szczelność połączenia oraz ochronę przed pyłem i wilgocią po prawidłowym zamontowaniu.
- Wysoki prąd znamionowy – do 16 A na styk oraz napięcie robocze DC do 63 V gwarantują szeroki zakres zastosowań w energetyce przemysłowej.
- Wytrzymały przewód 2,5 mm² – idealny do przesyłania większych mocy, zoptymalizowany pod kątem elastyczności i niezawodności.
- Pozłacane styki – zapewniają trwałe i niskooporowe połączenie, odporne na korozję.
Materiał i odporność na czynniki zewnętrzne
Obudowa wykonana z trwałego tworzywa PUR oferuje bardzo dobrą odporność na oleje, chemikalia oraz działanie czynników mechanicznych. Złącze jest odporne na promieniowanie UV i spełnia wymogi europejskich oraz międzynarodowych norm dotyczących reakcji na ogień i odporności chemicznej.
Kabel posiada oplot z wysoce odpornego poliuretanu, a izolacja przewodów wykonana jest z PP, co zwiększa odporność na zginanie, skręcanie oraz intensywną eksploatację w ruchomych aplikacjach (C-track, drgania, skręty).
Typowe zastosowania złącz M12 do zasilania
Złącze M12 kod L wykorzystywane jest najczęściej w:
- przemysłowych systemach zasilania 24 V oraz 48 V,
- nowoczesnych liniach produkcyjnych i automatyce spożywczej,
- serwonapędach, zasilaniu motoreduktorów i maszyn,
- systemach transportu i magazynowania,
- aplikacjach, gdzie wymagane są kompaktowe rozmiary i wysoka niezawodność połączenia.
Dzięki odporności na czynniki środowiskowe i zapewnionemu bezpieczeństwu elektrycznemu, złącza te stosowane są zarówno w urządzeniach stacjonarnych, jak i w ruchomych elementach linii przemysłowych.
Ergonomiczna konstrukcja i łatwa instalacja
Solidna konstrukcja M12 x 1 umożliwia szybkie oraz pewne skręcenie złącza, a wytrzymałość mechaniczna (zabezpieczenie przeciwwstrząsowe) zwiększa bezpieczeństwo użytkowania nawet przy częstym podłączaniu i odłączaniu. Prosty montaż przy użyciu klucza SW17 pozwala na sprawną instalację w rozdzielniach, szafach sterowniczych oraz w urządzeniach z ograniczoną przestrzenią montażową.
Bezpieczeństwo i zgodność z normami
Produkt spełnia normy IEC 61076-2-111 oraz standardy bezpieczeństwa UL, gwarantując bezpieczeństwo podczas użytkowania. Pozwala to na stosowanie złącza w aplikacjach o zaostrzonych wymaganiach certyfikacyjnych.
Odpowiedni dobór materiałów bez halogenów, kadmu i ołowiu minimalizuje ryzyko uszkodzeń w wyniku działania substancji agresywnych i zapewnia bezpieczeństwo dla środowiska.
Złącze M12 z krótkim kablem – uniwersalność i elastyczność w montażu
Kabel o długości 0,3 m umożliwia łatwe podłączenie urządzeń w skrzynkach rozdzielczych, szafach sterowniczych czy automatyce liniowej. Na zamówienie możliwa jest dostawa przewodów o innych długościach dostosowanych do potrzeb instalacyjnych.
Zalety złącza M12 z kodem L
- Uniwersalność połączeń M12 – kompatybilność z systemami automatyki wielu producentów.
- Wytrzymałość na ekstremalne temperatury (od -25°C do +85°C).
- Odporność na wibracje i dynamiczne obciążenia.
- Możliwość pracy w agresywnym środowisku przemysłowym.
- Stabilne parametry elektryczne nawet przy długotrwałej eksploatacji.
