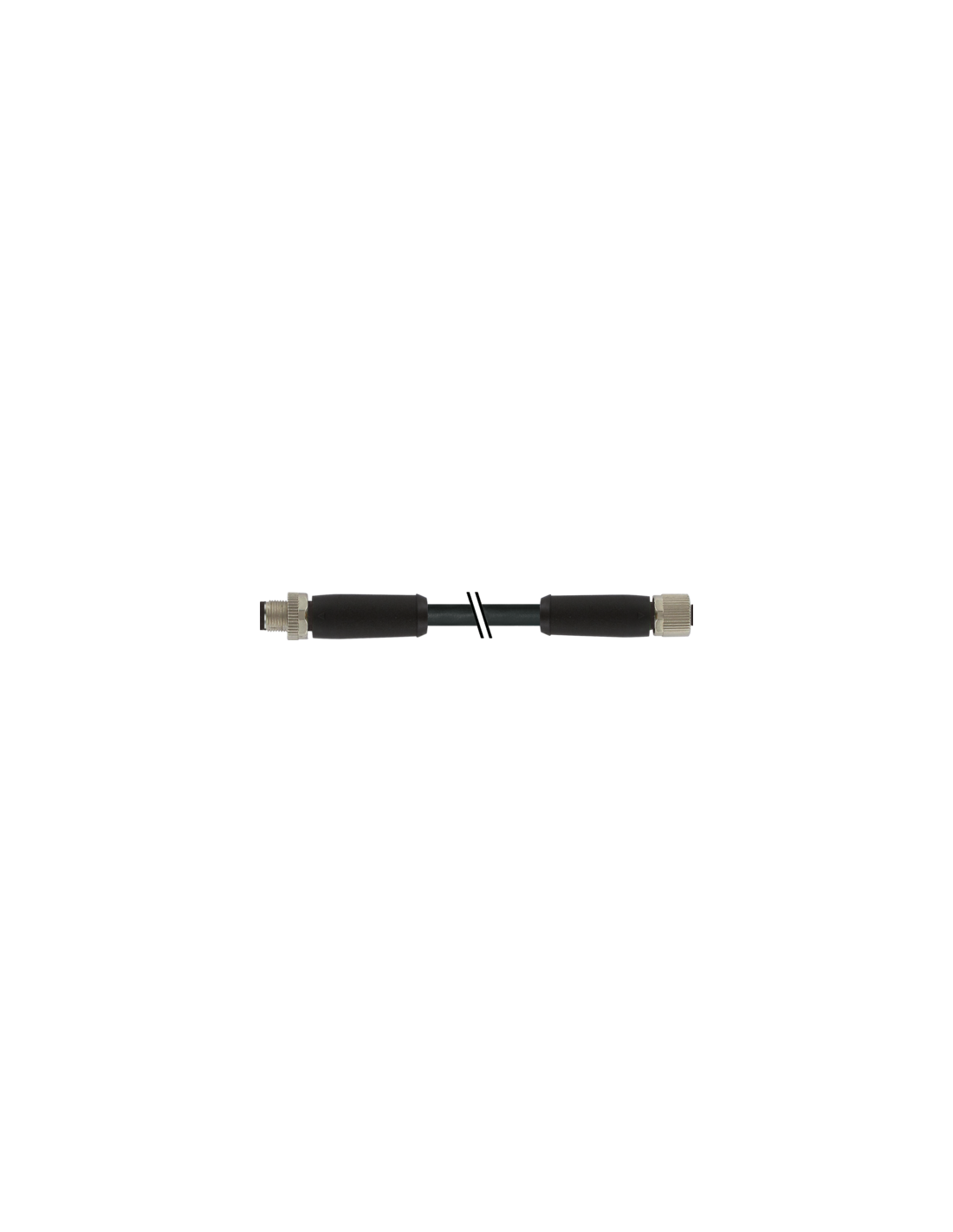

Zasilanie
Męski prosty – żeński proste

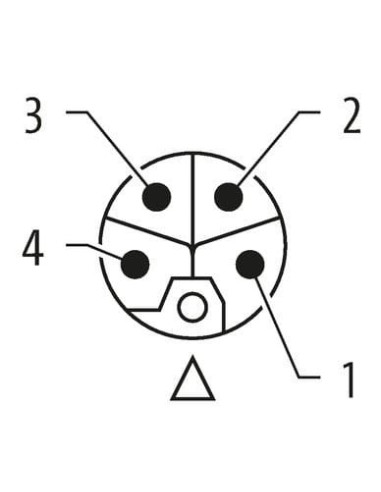

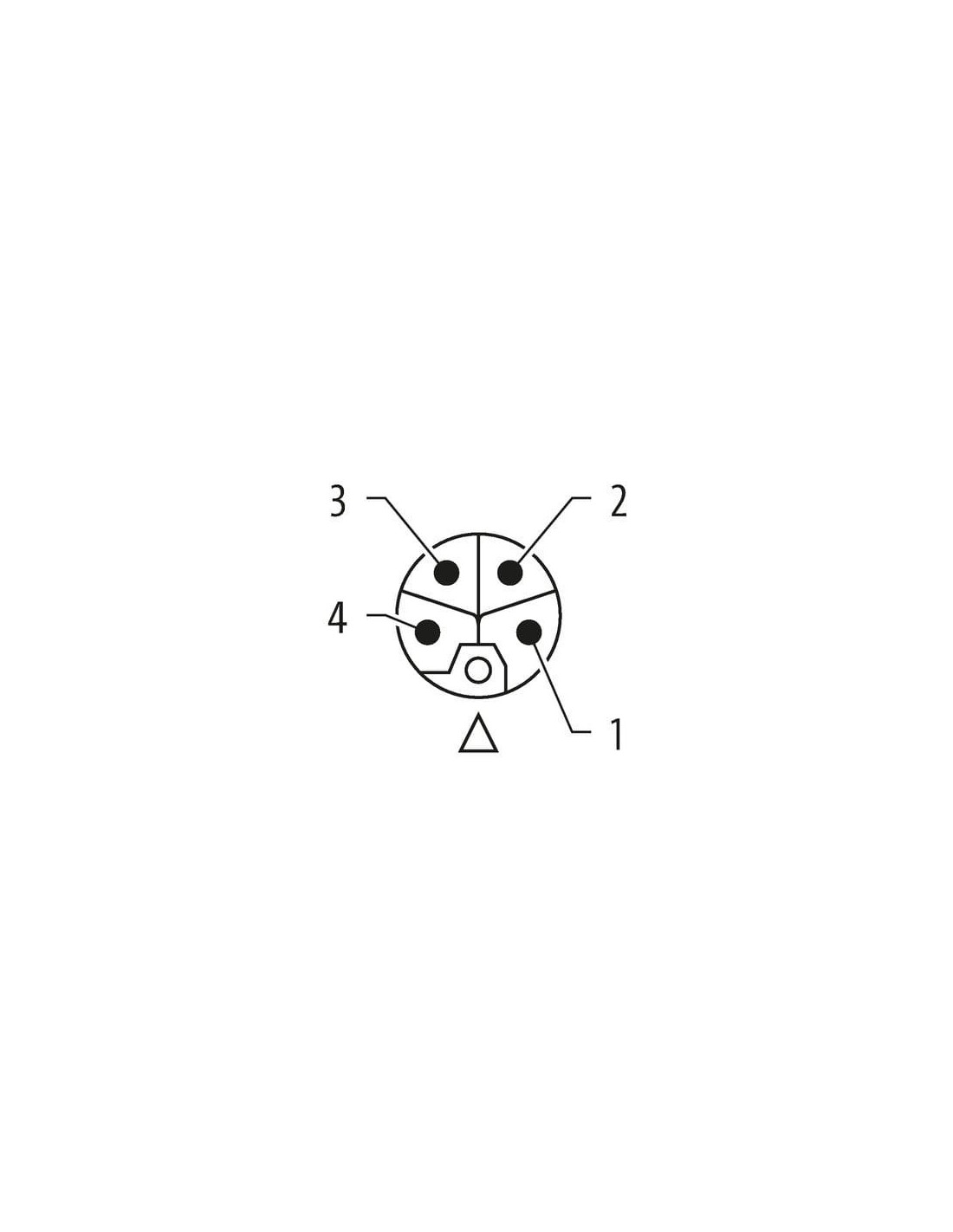

M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

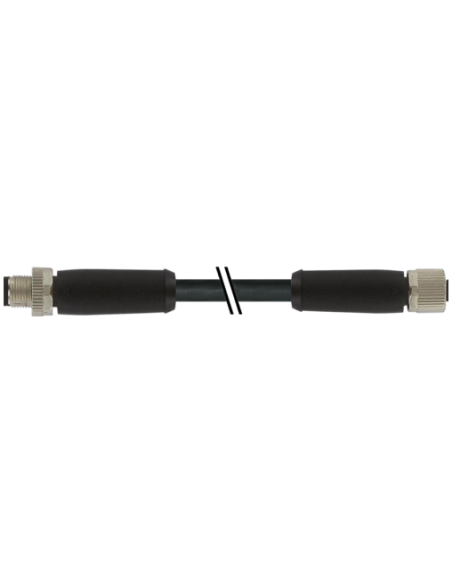

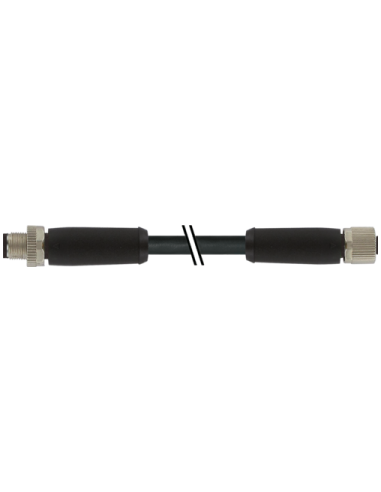

Złącze M12 zasilające, kod L, męski 0° / żeński 0° – profesjonalne połączenie zasilania
Złącze M12 Zasilanie o kodzie produktu 7000-P4141-P373000 to wysokiej jakości przewód połączeniowy wyposażony w standardowe złącza M12 (prosty wtyk męski i prosty wtyk żeński), 4-pinowy, z kodowaniem L. Jest to produkt przeznaczony do bezpiecznego i niezawodnego przesyłu energii w wymagających aplikacjach przemysłowych. Złącza są wyposażone w opaskę kodującą, gwarantującą poprawność i pewność połączenia.
Typowe zastosowania złącza M12 kod L z przewodem 30 m
Wysokowydajne złącze M12 kod L sprawdza się wszędzie tam, gdzie niezbędny jest szybki, trwały i szczelny sposób zasilania urządzeń automatyki przemysłowej, instalacji maszyn, linii produkcyjnych, robotyki czy systemów transportowych. Dzięki 30-metrowej długości przewodu umożliwia realizację połączeń na dużych dystansach, nawet w rozległych instalacjach zakładowych.
- Przesył zasilania w systemach automatyki i robotyki
- Zasilanie rozdzielnic, napędów, silników i rozproszonych modułów IO
- Wykorzystanie w trudnych warunkach przemysłowych dzięki wysokiej odporności na chemikalia, oleje i promieniowanie UV
- Elastyczne okablowanie urządzeń mobilnych i stacjonarnych
Najważniejsze cechy techniczne i zalety przewodu zasilającego M12 kod L
- Kodowanie L – zapewnia bezpieczeństwo podłączenia w sieciach zasilających, optymalne dla napięć do 63 V DC oraz prądu do 16 A na pin
- 4-pinowe złącza M12 proste (męski i żeński) z gwintem M12 x 1 oraz pozłacanymi stykami
- Odporność IP65 oraz IP67 przy prawidłowym montażu, gwarantująca pełną ochronę przed pyłem oraz chwilowym zanurzeniem
- Obudowa z wytrzymałego i elastycznego PUR, zapewniająca znakomitą odporność mechaniczną i chemiczną
- Przewód 4-żyłowy o przekroju 2,5 mm², odporny na uszkodzenia mechaniczne, zgodny z normą IEC 61076-2-111
- Szeroki zakres temperatur pracy: od -25°C do +85°C dla złącz, nawet od -50°C dla przewodu (przy montażu stałym)
- Trwałość na zginanie, znakomite parametry do zastosowań dynamicznych (do 5 milionów cykli gięcia)
- Bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW przewód, zgodność z wymaganiami środowiskowymi
Bezpieczeństwo i niezawodność połączeń przemysłowych
Złącza M12 kod L, dzięki precyzyjnej konstrukcji oraz wysokiej odporności na warunki środowiskowe, minimalizują ryzyko awarii, przypadkowych rozłączeń czy uszkodzeń mechanicznych. Opaski kodujące uniemożliwiają błędne podłączenie, a PUR-owe osłony wydłużają żywotność okablowania nawet w agresywnym środowisku – od warsztatów, poprzez hale produkcyjne, aż po zastosowania zewnętrzne.
Możliwości indywidualnej konfiguracji oraz wygodny montaż złącza M12
- Wariant z długością przewodu 30 m – inne wersje dostępne na zamówienie
- Łatwy montaż – połączenie typu „włożone/przykręcone”, wygodny klucz SW17
- Wysoka wytrzymałość na drgania i wstrząsy, dostępne wersje z zabezpieczeniem przeciwwstrząsowym
- Klarowne oznakowanie przewodów i zgodność kolorystyki z międzynarodowymi normami przemysłowymi
Podsumowanie – złącze M12 kod L: pewność i uniwersalność w automatyce przemysłowej
Złącze M12 7000-P4141-P373000 z kodowaniem L to niezawodne, wydajne rozwiązanie dla profesjonalnych instalacji zasilających w automatyce, zapewniające bezpieczeństwo, trwałość oraz wysoką jakość przesyłu energii. Montaż jest prosty i szybki, a zastosowane materiały gwarantują odporność na warunki przemysłowe oraz pewność długotrwałego użytkowania.
