Dostępny

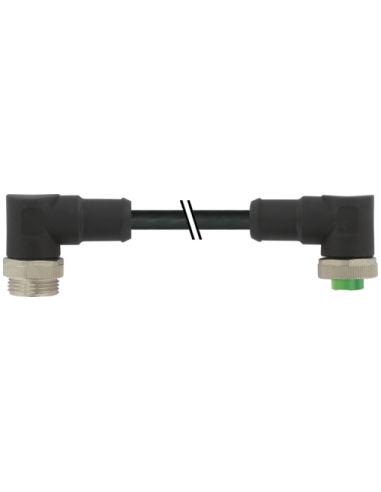

Męski 90° – żeński 90°
7/8" – 7/8", 4-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |

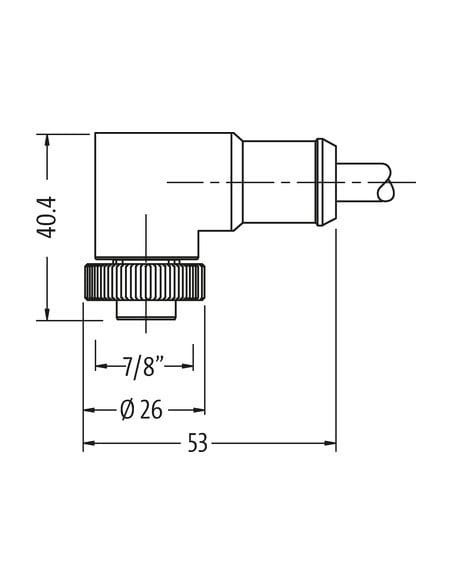

| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

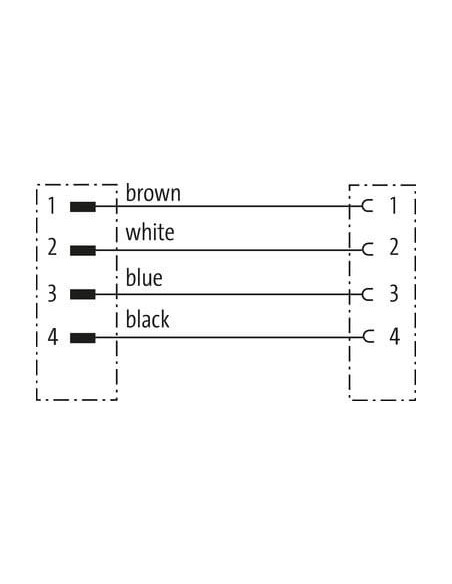

| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

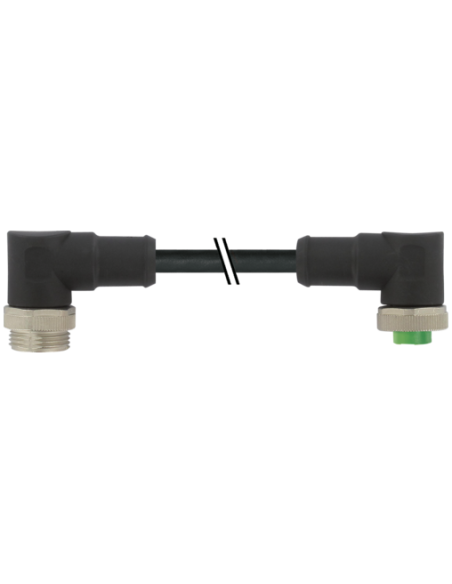

Przewód zasilający Mini 7/8" 4-pinowy męski 90° / żeński 90° 7700-A4A31-UMC1000 - profesjonalne połączenie elektroenergetyczne
Kabel zasilający 7/8" 4-pinowy o numerze katalogowym 7700-A4A31-UMC1000 to wysokiej jakości rozwiązanie przeznaczone do zastosowań przemysłowych oraz automatyki, gdzie liczy się niezawodność połączeń oraz ochrona mechaniczna i środowiskowa.

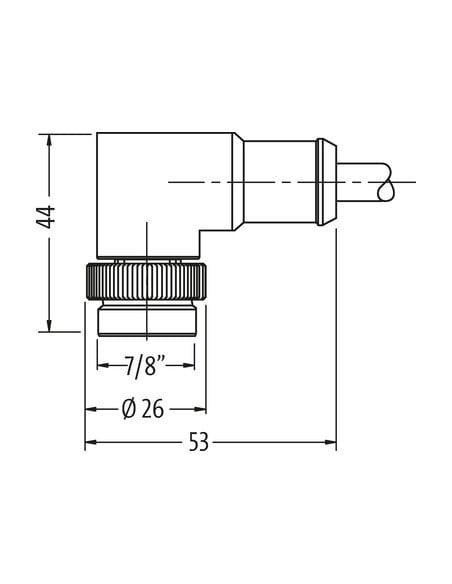

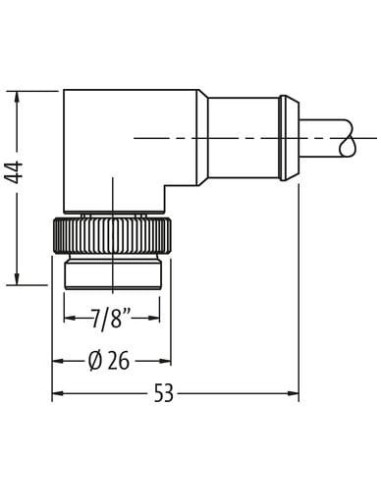

Złącza kątowe 90° dla łatwego montażu w trudno dostępnych miejscach

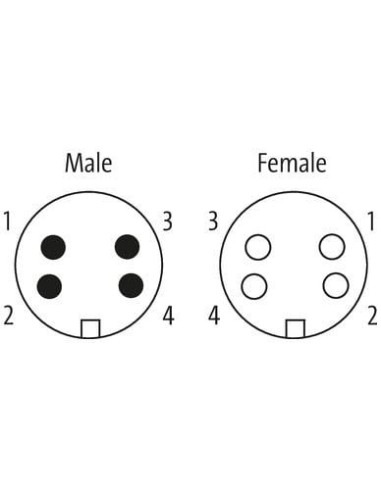

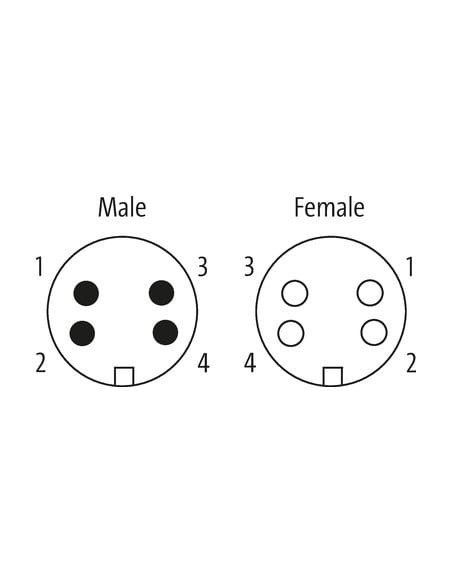

Po obu stronach kabla znajdują się wtyczki 4-pinowe: męska (zewnętrzna) 90° oraz żeńska 90°. Złącza w standardzie 7/8" gwarantują kompatybilność z szeroką gamą urządzeń przemysłowych i automatyki.
- Solidne wykonanie zapewnia długotrwałą, niezawodną eksploatację nawet w wymagających warunkach.
- Kąty 90° ułatwiają instalację w miejscach o ograniczonej przestrzeni montażowej.
- Pewne połączenie dzięki gwintowi 7/8" oraz zabezpieczeniu przeciwwstrząsowemu.
Wysoki stopień ochrony IP68 – odporność na wilgoć i zanieczyszczenia
Klasa ochrony IP68 oznacza całkowitą pyłoszczelność oraz możliwość zanurzenia w wodzie, co czyni kabel bezpiecznym rozwiązaniem w środowiskach o podwyższonej wilgotności oraz w kontakcie z różnymi mediami technologicznymi.
Wytrzymała i elastyczna izolacja – przewód PUR
Przewód posiada otulinę wykonaną z trwałego materiału PUR, odpornego na oleje, chemikalia oraz ścieranie. Dzięki temu kabel sprawdza się w trudnych warunkach przemysłowych, automatyce, technice magazynowej oraz wszędzie, gdzie występuje narażenie na czynniki chemiczne lub mechaniczne.
- Odporny na działanie płomieni, olejów i benzyny.
- Możliwość zastosowania w szerokim zakresie temperatur roboczych: od -50°C do +80°C (praca stała).
- Duża elastyczność oraz wysoka liczba cykli gięcia – idealny do automatyki ruchowej.
Zastosowanie przewodu zasilającego męski-żeński 4-pinowy 7/8" 7700-A4A31-UMC1000
Typowe zastosowania:
- Podłączenia zasilania do urządzeń automatyki przemysłowej, takich jak czujniki, siłowniki, moduły I/O, silniki.
- Sterowniki maszyn oraz rozdzielnie elektryczne wymagające połączeń odpornych na warunki przemysłowe.
- Systemy transportu przemysłowego oraz linie montażowe w halach produkcyjnych.
- Technologia pakowania i logistyka przemysłowa.
Kabel polecany do instalacji zarówno stałych, jak i ruchomych, zapewniając niezawodność, trwałość oraz zgodność z międzynarodowymi normami bezpieczeństwa (UL, IEC).
Parametry użytkowe przewodu 7700-A4A31-UMC1000
- 4 żyły o przekroju 1,5 mm² – przesył wysokich prądów przy zachowaniu elastyczności.

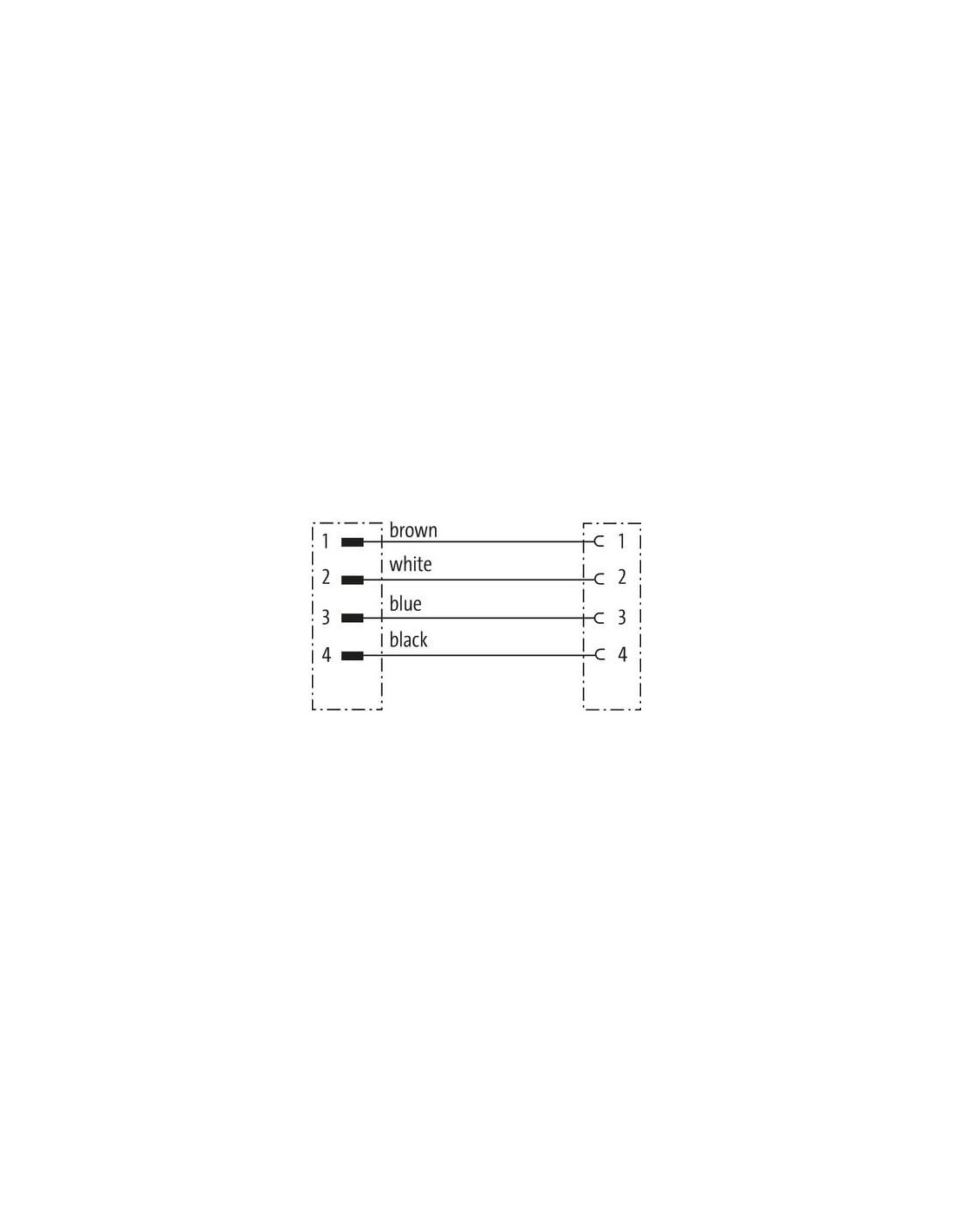

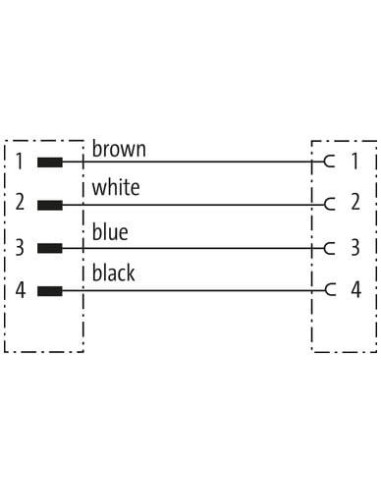

- Kolory: brązowy, biały, niebieski, czarny (łatwa identyfikacja połączeń).
- Długość przewodu – standardowo 10 m (inne długości na zamówienie).
- Maksymalne napięcie pracy: 600V AC/DC.
- Maksymalny prąd: 9A na styk.
Kabel złączowy Mini 7/8" 4-pinowy to pewny i profesjonalny wybór do połączeń elektroenergetycznych w nowoczesnych instalacjach automatyki i przemysłu!
