Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1D |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o 1 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 144,1 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,78 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

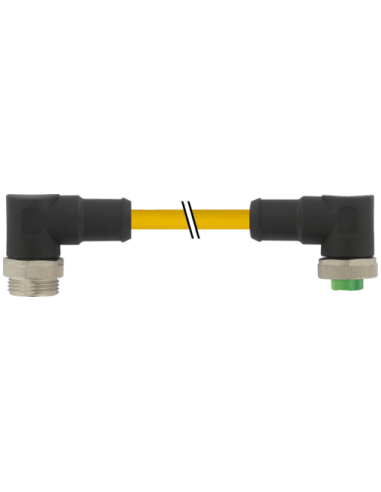

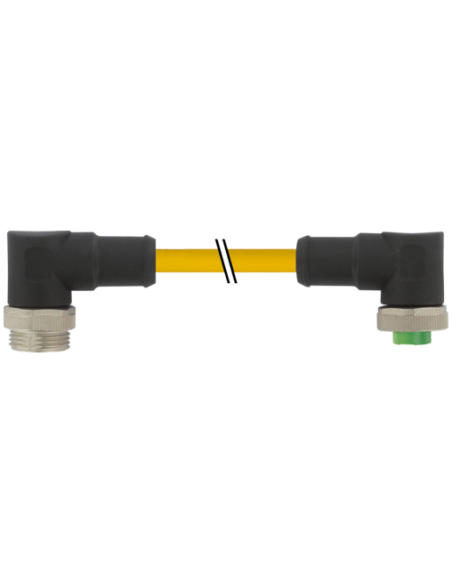

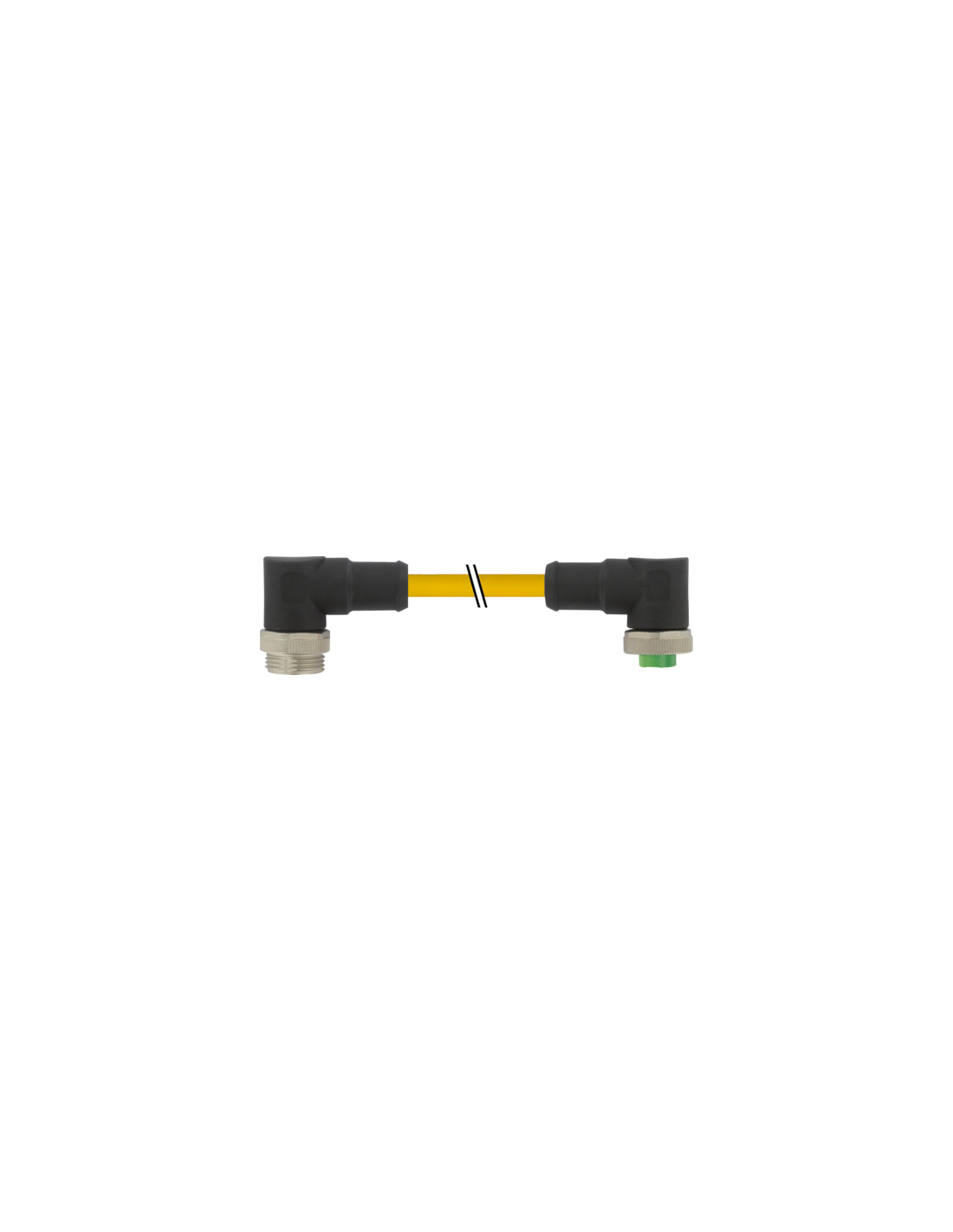

Przewód złączny 7/8" 5-polowy kątowy: Męski 90° / Żeński 90° – 7700-A5A31-U1D0150
Przewód złączny 7/8" 5-pinowy o numerze katalogowym 7700-A5A31-U1D0150 to specjalistyczny kabel elektroenergetyczny, wyposażony w złącza kątowe 90° – męski (zewnętrzny) oraz żeński (wewnętrzny). Zapewnia solidne i trwałe połączenie w aplikacjach wymagających niezawodności transmisji sygnałów oraz zasilania.
Zastosowania i możliwości wykorzystania
Kabel złączny 7/8" 5-pinowy znajduje zastosowanie w:
- instalacjach przemysłowych (maszyny, robotyka, linie produkcyjne)
- automatyzacji procesów (zasilanie oraz sygnały sterujące do urządzeń)
- środowisku narażonym na wilgoć, pył i agresywne media chemiczne
- połączeniach modułów rozproszonych w systemach automatyki
- aplikacjach outdoorowych wymagających szczelności i trwałości
To idealny wybór do pracy w trudnych warunkach klimatycznych oraz wszędzie tam, gdzie połączenie musi być pewne i odporne na czynniki środowiskowe.
Najważniejsze cechy techniczne złącza 7/8" 5-pin 7700-A5A31-U1D0150
- Stopień ochrony IP68 – całkowita odporność na pył i zanurzenie w wodzie (przy poprawnej instalacji)
- Maksymalne napięcie robocze – 600 V AC/DC
- Obciążalność prądowa na styk – do 9 A
- Trwała mechanicznie konstrukcja, odporna na wstrząsy i wibracje
- Wytrzymałość na warunki przemysłowe – odporność na oleje, płomienie, chemikalia, benzyny (zgodnie z normami DIN EN 60811-404, UL 1581, IEC 60332-2-2)
- Przewód zewnętrzny TPE – zwiększona odporność na ścieranie, brak halogenów, wolny od ołowiu i FCKW
- Kolor izolacji kabla – żółty, ułatwiający identyfikację
- Długość przewodu – 1,5 m (inne długości na zamówienie)

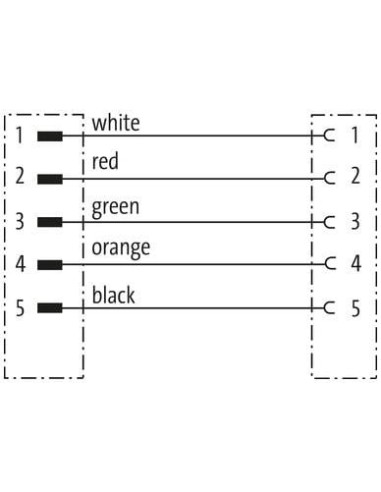

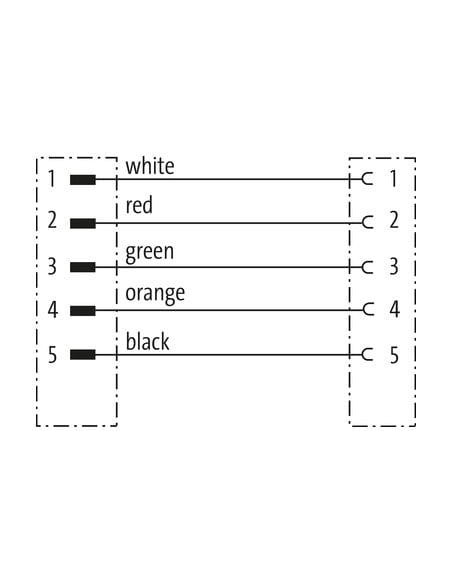

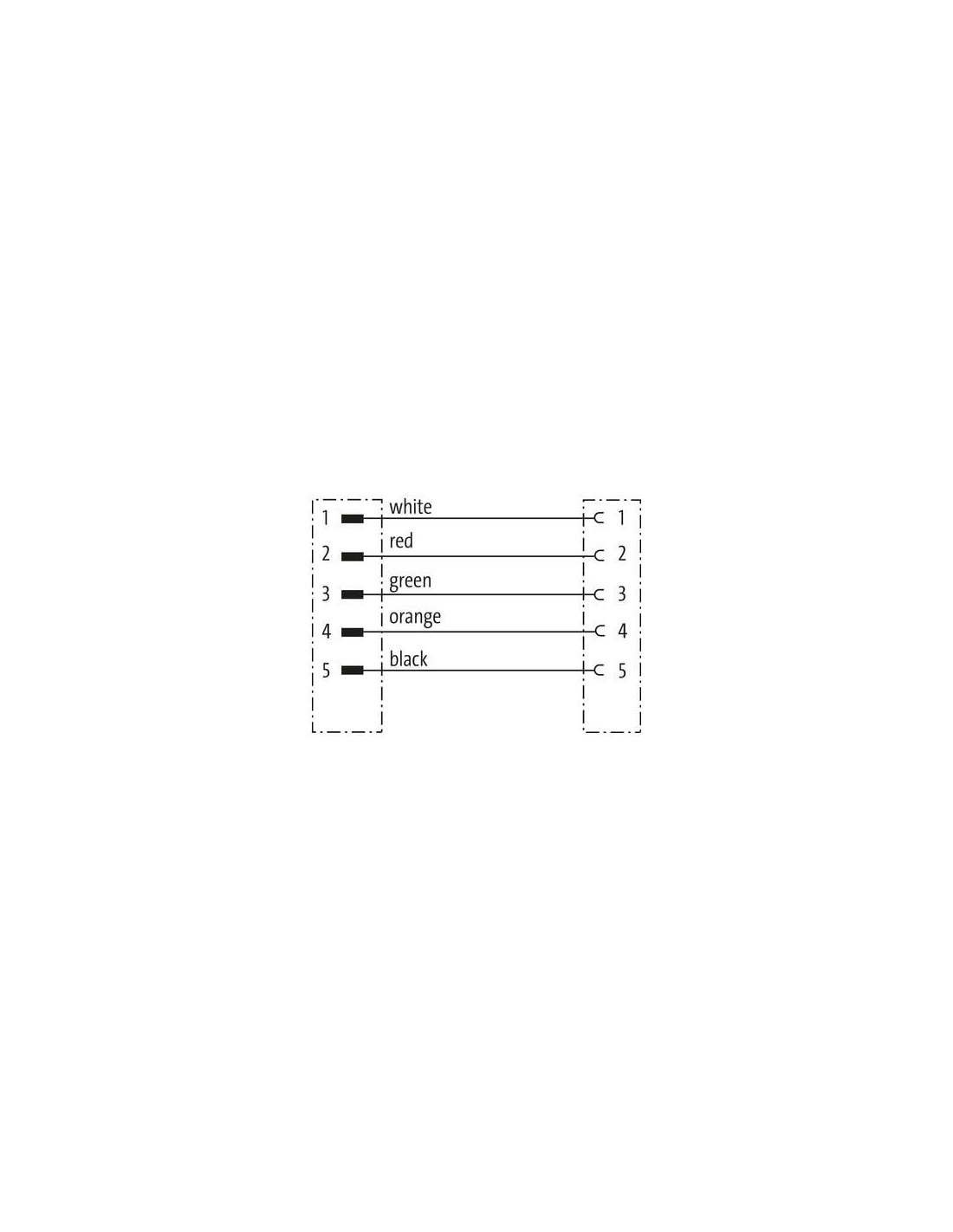

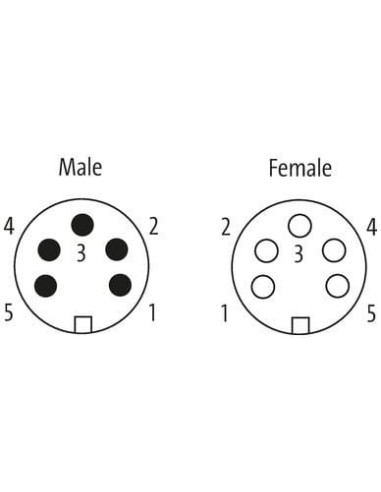

Budowa przewodu i oznaczenia żył

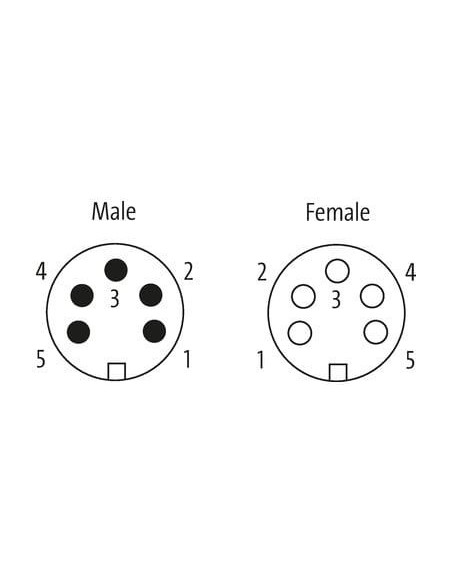

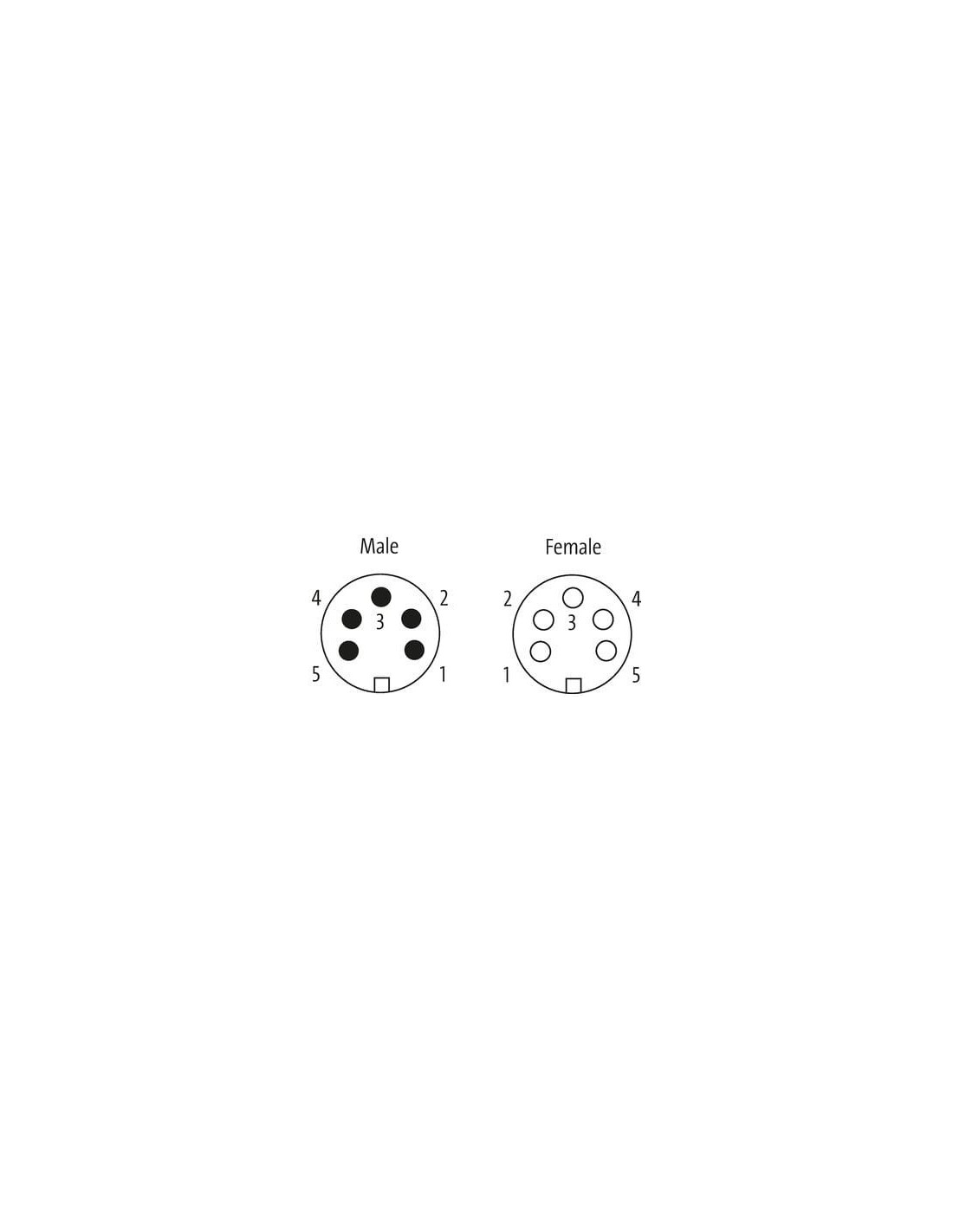

Kabel posiada 5 żył (16 AWG), izolowanych kolorami: czarny, pomarańczowy, zielony, czerwony, biały. Umożliwia to szybką identyfikację podczas podłączania zgodnie z dostarczonym schematem pinów.
- Biały – PIN 1
- Czerwony – PIN 2
- Zielony – PIN 3
- Pomarańczowy – PIN 4
- Czarny – PIN 5

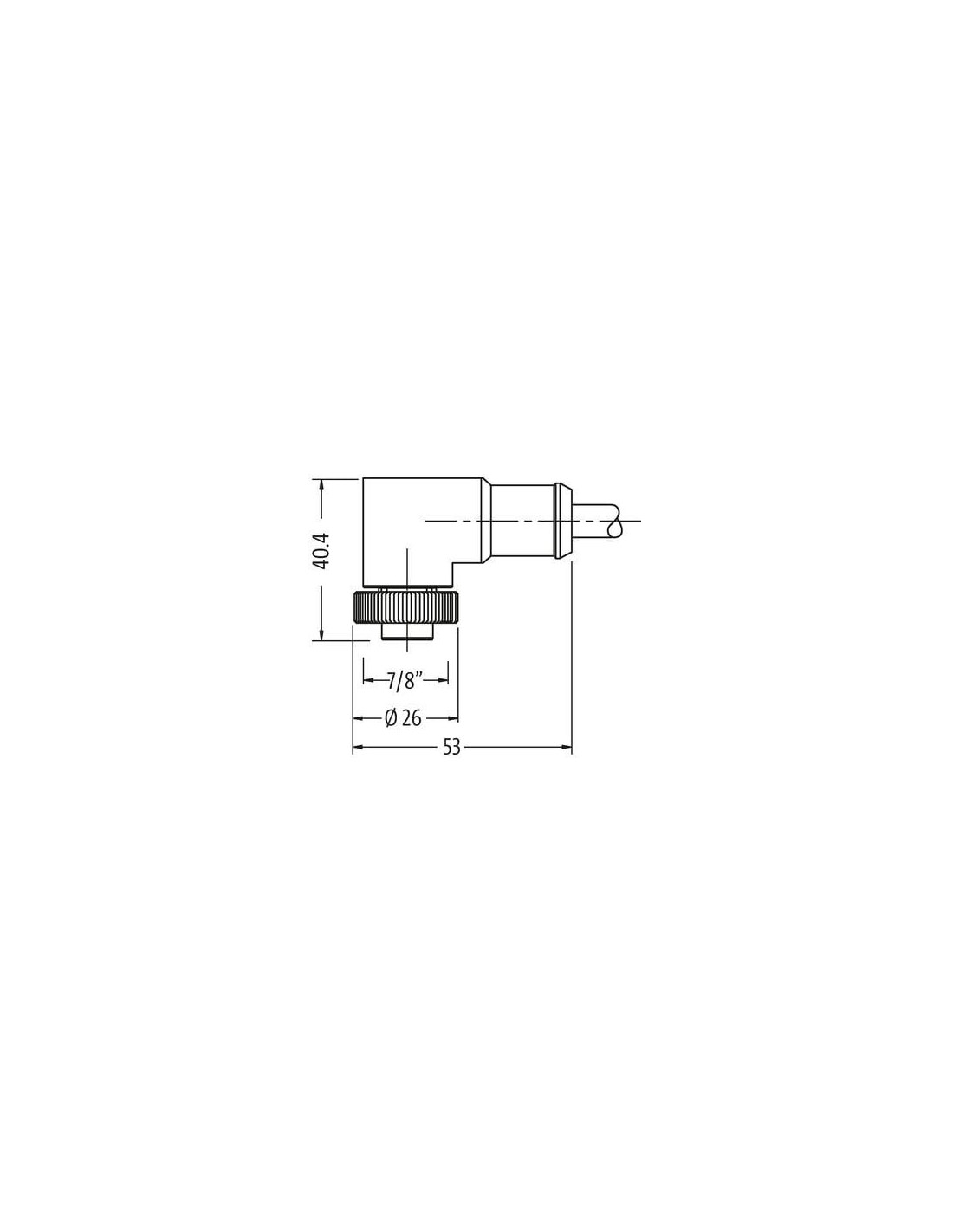

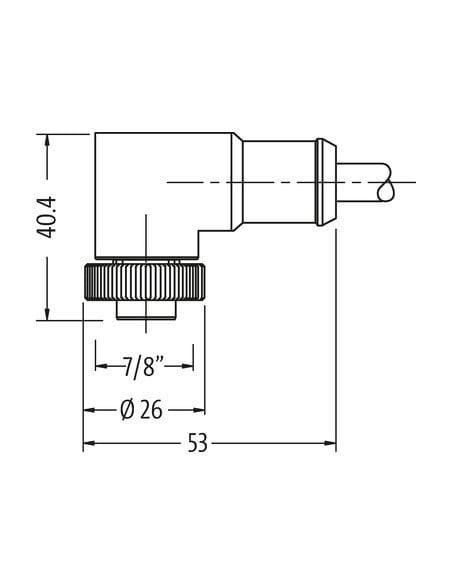

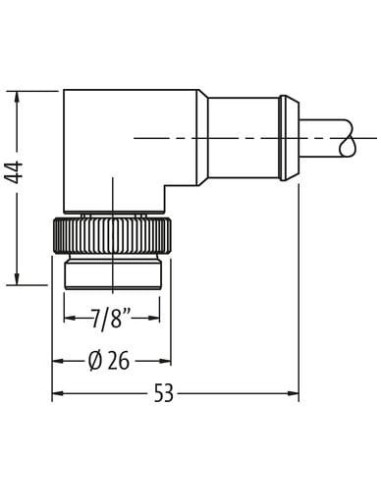

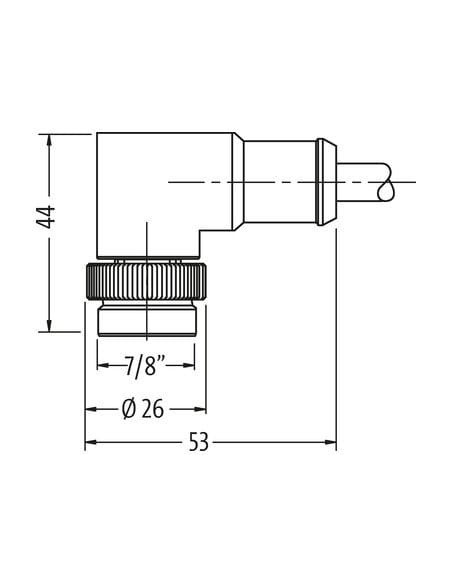

Schemat i wymiary techniczne
Obudowa złącza została wykonana z PUR oraz cynkowego odlewu ciśnieniowego, co zapewnia odporność na uszkodzenia mechaniczne i warunki atmosferyczne. Zwarta konstrukcja kątowa (90°) umożliwia instalację w miejscach o ograniczonej przestrzeni.
- Gwint 7/8", rozstaw SW24, średnica złącza 26 mm
- Wymiary całkowite: 53 x 40,4 mm (męskie) oraz 53 x 44 mm (żeńskie)
Zalety stosowania złącz 7/8" 5-pinowych
Niezawodność połączenia w trudnych warunkach, łatwy montaż (włożenie i przykręcenie zabezpiecza przed przypadkowym rozłączeniem) oraz odporność na wibracje i przeciążenia mechaniczne sprawiają, że produkt znajduje szerokie zastosowanie w automatyce oraz energetyce. Przewód spełnia wymogi certyfikatu cURus.
Wskazówki instalacyjne i eksploatacyjne
Zaleca się zabezpieczenie złącza przed nadmiernym obciążeniem mechanicznym (np. opaski kablowe) oraz przestrzeganie dopuszczalnych promieni gięcia w celu zachowania klasy szczelności IP68. Konstrukcja przewodu umożliwia również eksploatację w szerokim zakresie temperatur od -50°C do 105°C (w stanie spoczynku).
