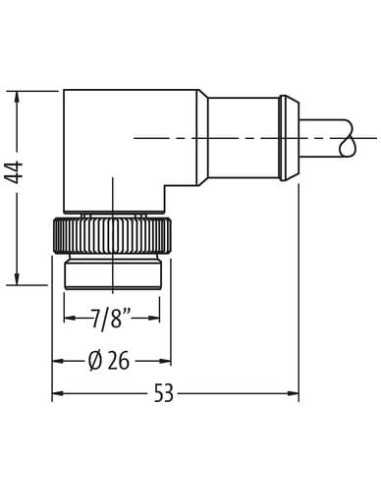

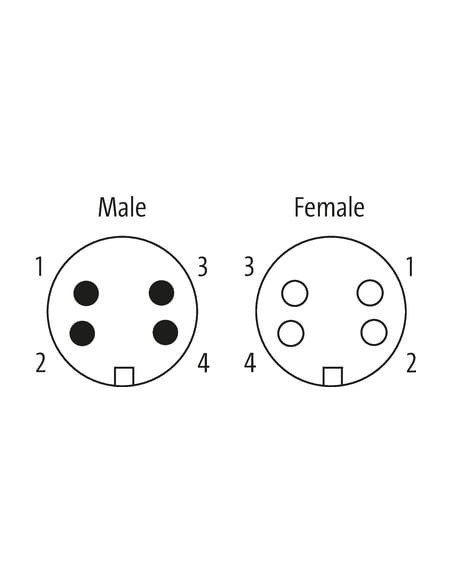

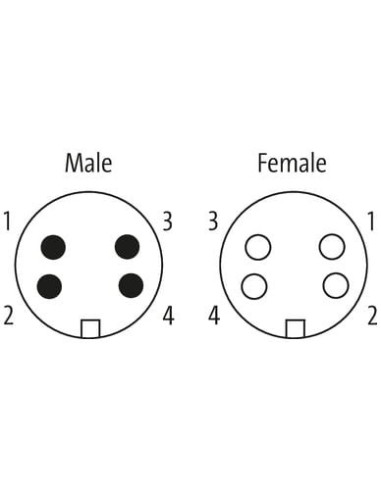

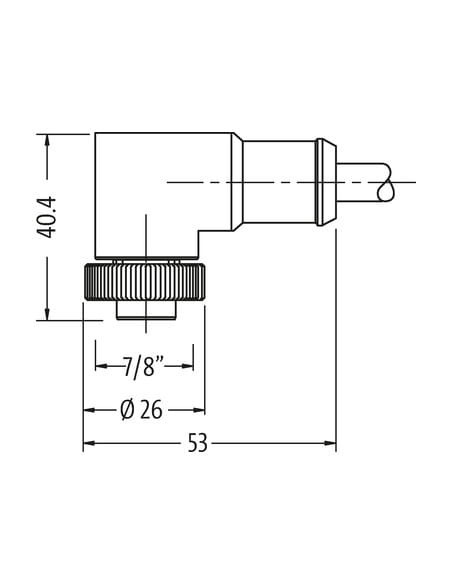

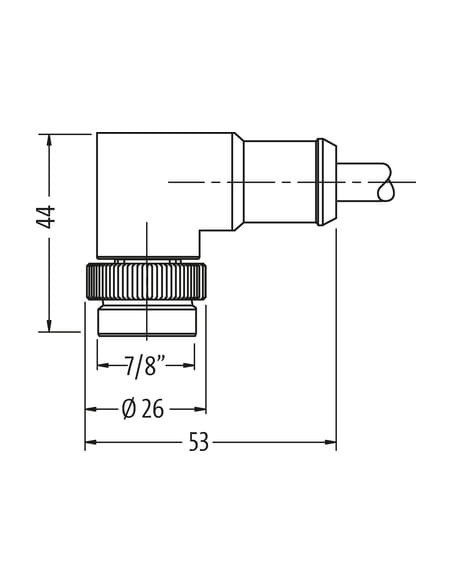

Męski 90° – żeński 90°
7/8" – 7/8", 4-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla

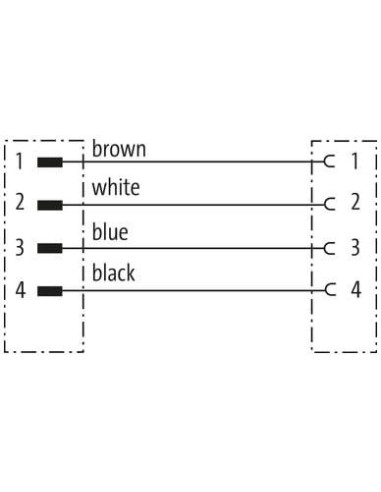

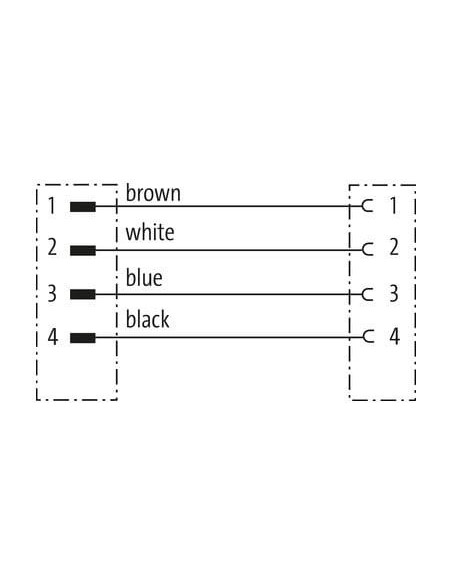

Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

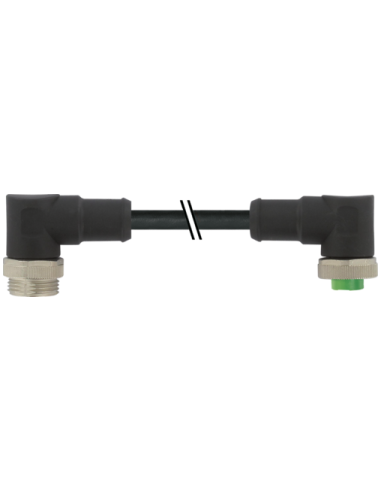

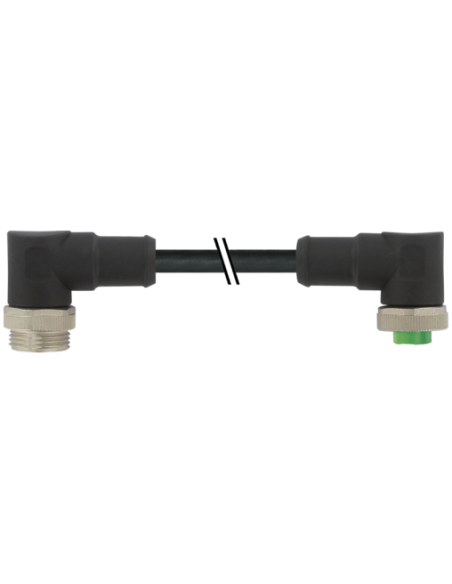

Konektor Mini 7/8" męski 90° / żeński 90° 4-piny – Kabel elektroenergetyczny do wymagających zastosowań
Konektor Mini 7/8" męski 90° / żeński 90° o kodzie produktu 7700-A4A31-UMC0500 to wysokiej jakości przewód elektroenergetyczny wyposażony w kątowe złącza (90°) typu męskiego i żeńskiego, przeznaczony do niezawodnego zasilania urządzeń przemysłowych. Produkt cechuje się znakomitą odpornością mechaniczną oraz trwałością, co sprawia, że jest idealnym wyborem do pracy w trudnych warunkach środowiskowych, w tym przy obecności olejów i substancji chemicznych.
Zastosowania i możliwości wykorzystania przewodu 7/8" 4-pin
Konektor Mini 7/8" 4-piny jest stosowany wszędzie tam, gdzie liczy się pewność połączenia zasilającego – w automatyce przemysłowej, maszynach produkcyjnych, liniach technologicznych, aplikacjach mobilnych oraz na instalacjach wymagających połączeń odpornych na drgania i wilgoć. Kątowe wyprowadzenie przewodów umożliwia montaż w miejscach o ograniczonej przestrzeni.
- Bezpieczne połączenia zasilające dzięki czteropinowej konstrukcji i solidnym złączom typu męski/żeński 7/8".
- Odporność na trudne warunki – klasa ochrony IP68 zabezpiecza przed pyłami i długotrwałym zanurzeniem w wodzie.
- Wytrzymałość na wstrząsy – montaż przykręcany oraz zabezpieczenie przeciwwstrząsowe gwarantują stabilność połączenia, nawet w dynamicznych aplikacjach.
- Możliwość różnorodnej konfiguracji długości kabli – dostępne opcje cięcia przewodu według potrzeb klienta.
- Idealny do rozdzielnic, szaf sterowniczych oraz urządzeń mobilnych.
Zalety połączenia kątowego – wygoda i bezpieczeństwo montażu
Wersja kątowa (90°), zarówno po stronie męskiej, jak i żeńskiej, umożliwia prowadzenie przewodu w sposób ergonomiczny, szczególnie w instalacjach, gdzie miejsce montażu jest ograniczone. Pewne zamocowanie z użyciem klucza SW24 oraz wytrzymałe gwinty 7/8" minimalizują ryzyko przypadkowego rozłączenia.
Budowa i parametry materiałowe konektora 7/8" do zastosowań przemysłowych
Obudowa konektora wykonana jest z PUR, co zapewnia wysoką odporność chemiczną oraz na oleje, a także ochronę przed działaniem płomienia. Elementy blokujące wykonane są z niklowanego odlewu ciśnieniowego cynku, co gwarantuje odporność na korozję oraz solidność mechanizmu zamykającego.
- Przekrój żyły: 1,5 mm² – zapewnia przenoszenie wysokiego prądu do 9A na styk.
- Izolacja kabla: czarna, odporna na promieniowanie UV oraz promieniowanie cieplne.
- Odporność na zginanie: do 5 milionów cykli przy zastosowaniu w prowadnikach (C-track).
- Temperaturowy zakres pracy: od -50°C do +80°C przy montażu stałym, co pozwala na użycie w szerokim zakresie aplikacji.
- Kolorystyka przewodów: brązowy, biały, niebieski, czarny – łatwa identyfikacja podczas instalacji.
Typowe zastosowania konektora Mini 7/8"
- Automatyka i robotyka przemysłowa
- Maszyny i linie produkcyjne
- Systemy transportowe i przenośniki
- Panele sterownicze i szafy rozdzielcze
- Instalacje wymagające profesjonalnego zabezpieczenia połączenia przed wilgocią i pyłem
Konektor Mini 7/8" męski 90° / żeński 90° to niezawodne rozwiązanie do przemysłowych połączeń zasilających, zapewniające wysoką klasę ochrony, trwałość oraz bezpieczną i szybką instalację w wielu wymagających zastosowaniach.
Polecamy także inne produkty z kategorii: Zasilanie »
