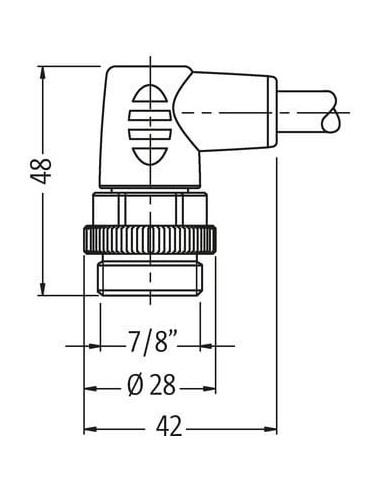

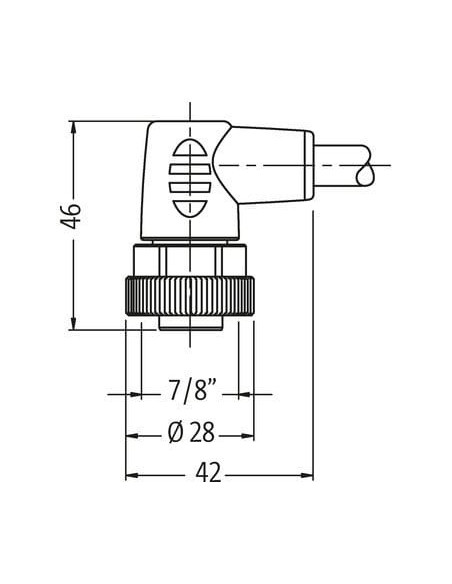

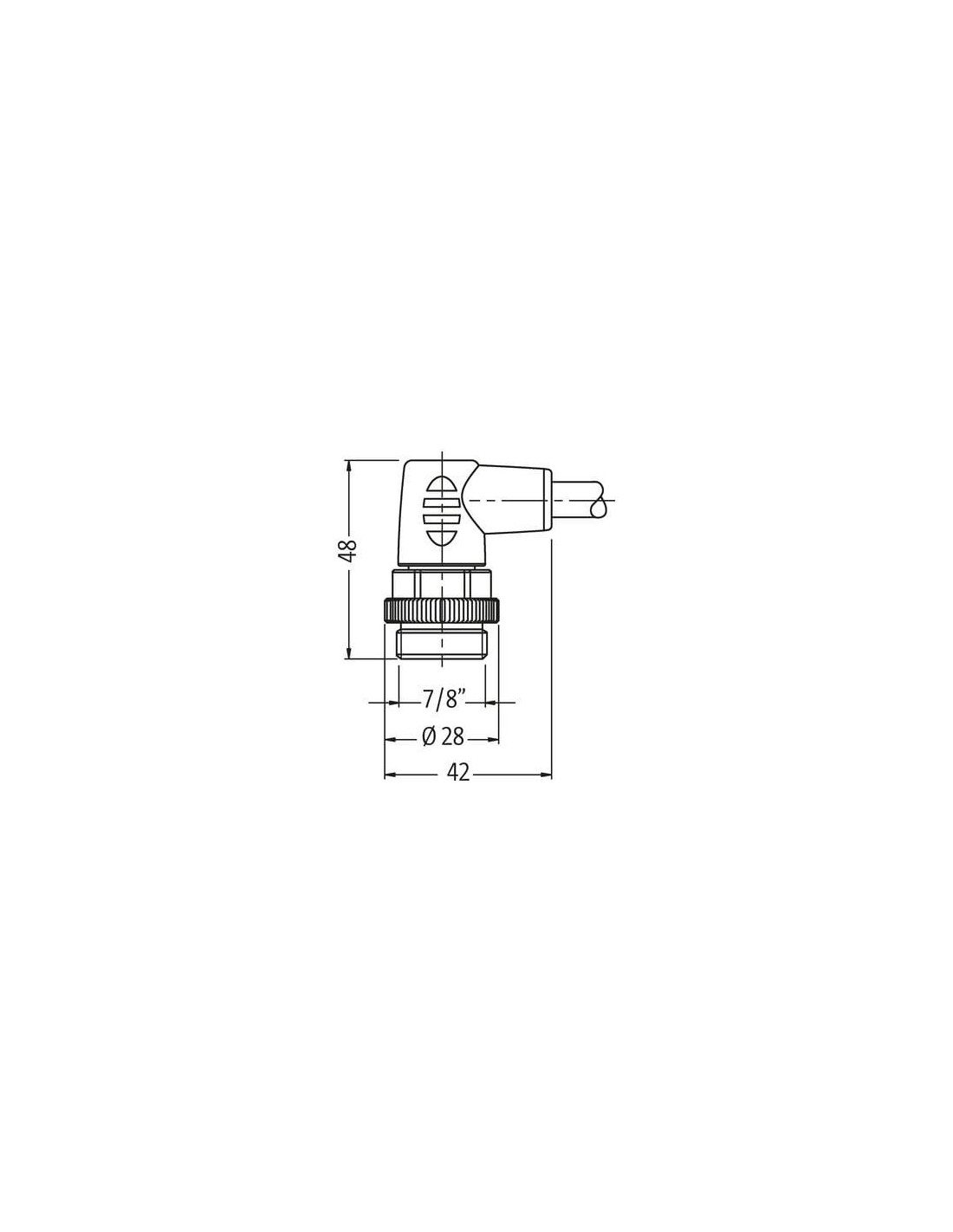

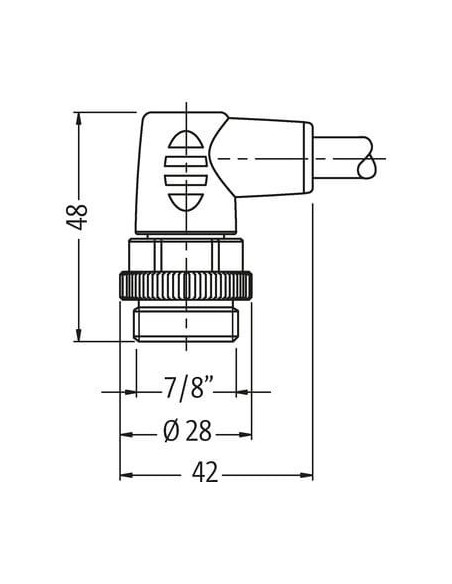

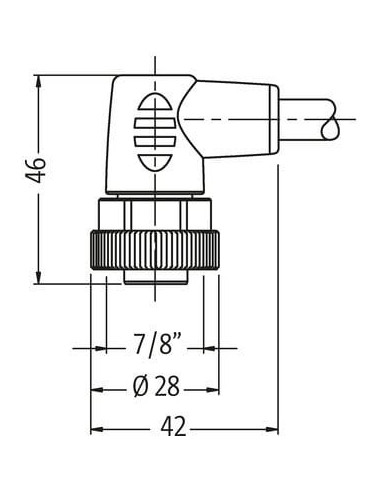

Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 40 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

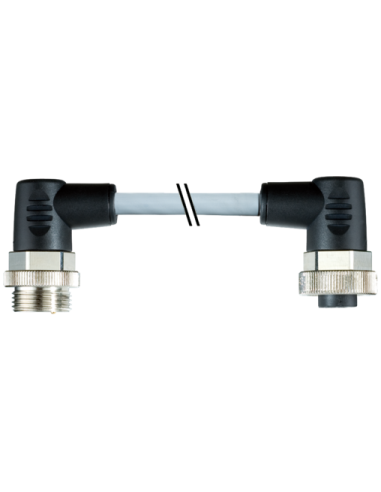

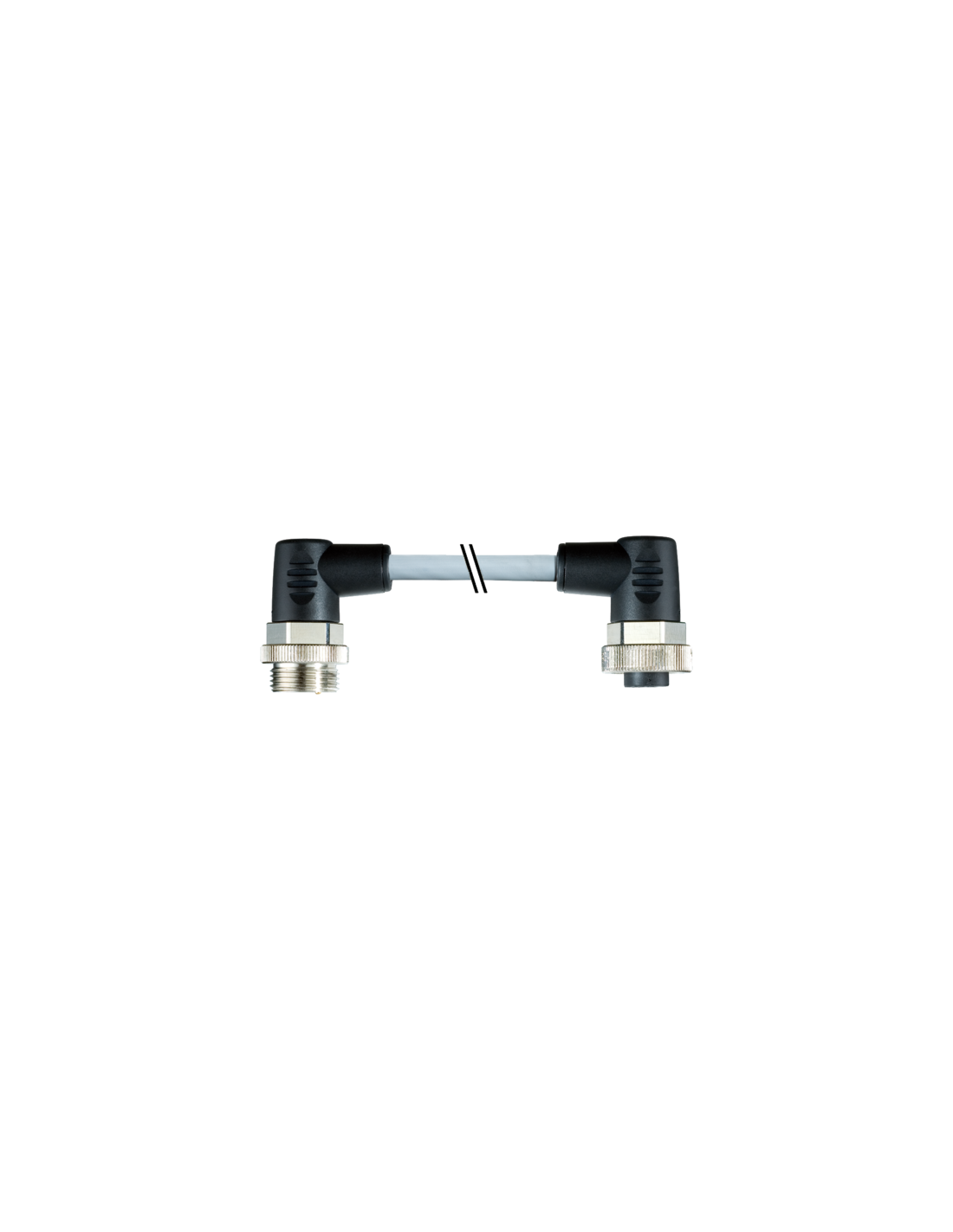

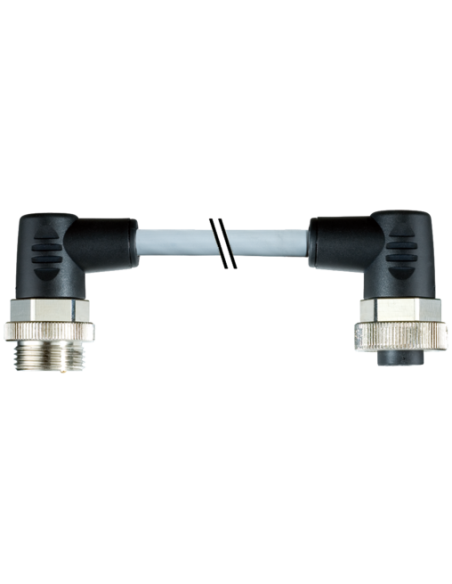

Złącze kątowe 7/8" męskie – 7/8" żeńskie, kabel elektroenergetyczny 5-pinowy
Złącze kablowe kątowe 7/8" męskie – 7/8" żeńskie to specjalistyczny komponent elektroinstalacyjny, przystosowany do niezawodnego łączenia przewodów w wymagających warunkach przemysłowych. Wersja 90°, zarówno po stronie męskiej, jak i żeńskiej, pozwala na instalację w miejscach o ograniczonej przestrzeni, co jest szczególnie korzystne w rozdzielniach oraz szafach sterowniczych.
Konstrukcja i wytrzymałość – złącza przemysłowe 7/8"
Złącze posiada solidną obudowę z tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje, dzięki czemu sprawdza się w trudnych warunkach przemysłowych, halach produkcyjnych czy magazynach. Konstrukcja spełnia wymagania normy IP67 – zapewnia szczelność i ochronę przed pyłem oraz chwilowym zanurzeniem.
Najważniejsze cechy – złącze 7/8" do zastosowań automatyki
- 5-pinowa konstrukcja umożliwia transmisję sygnałów zasilających oraz sygnałowych
- Długość kabla: 40 m (inne długości dostępne na zamówienie)
- Kabel z płaszczem PUR – charakteryzuje się elastycznością, odpornością na ścieranie oraz promieniowanie UV
- Łatwy i szybki montaż – typ montażu: włożone, przykręcone, z zabezpieczeniem przeciwwstrząsowym
- Prąd roboczy do 12 A, napięcie do 1000 V AC (kabel), spełnia normy przemysłowe i standardy bezpieczeństwa
- Przewód odporny na płomień, oleje oraz środki chemiczne (zgodny z normami DIN EN 60811-404, UL 1581, IEC 60332-2-2)
Zastosowania – kątowe złącze energetyczne 7/8"
Złącza 7/8" wykorzystywane są powszechnie w przemyśle, zwłaszcza w automatyce, systemach transportu, węzłach sterowania oraz instalacjach silnikowych i maszynowych. Umożliwiają wygodne i pewne połączenie urządzeń zasilających oraz obwodów sygnałowych, nawet w aplikacjach narażonych na ciągły ruch, drgania czy agresywne media przemysłowe.
- Sterowanie procesami przemysłowymi
- Automatyka budynkowa
- Systemy transportu i logistyki
- Maszyny produkcyjne i robotyka
- Instalacje oświetleniowe LED dużej mocy
Zalety technologiczne – złącza 7/8" Murrelektronik
Odpowiednio dobrane złącze 7/8" kątowe zapewnia stabilność transmisji oraz ochronę podłączeń elektrycznych przed wpływem czynników zewnętrznych. Wysoki poziom szczelności, sprawdzona wytrzymałość mechaniczna oraz szeroki zakres temperatur pracy (-40°C do +85°C, kabel nawet do -50°C przy montażu stałym) to atuty doceniane w środowisku przemysłowym. Oznaczenia przewodów są dobrze widoczne, co usprawnia serwisowanie i rozbudowę instalacji.
Typowa konstrukcja połączeń złącz 7/8" – przykłady
Przedstawione schematy połączeń kablowych oraz układu pinów zapewniają intuicyjny i bezpieczny montaż, umożliwiając jednocześnie szybką identyfikację funkcji każdego z przewodów.
- Kolory i układ żył zgodne z normami automatyki przemysłowej
- Możliwość dostosowania długości kabla do indywidualnych potrzeb aplikacji
- Parametry przewodów zaprojektowane do intensywnej eksploatacji i pracy cyklicznej
