Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

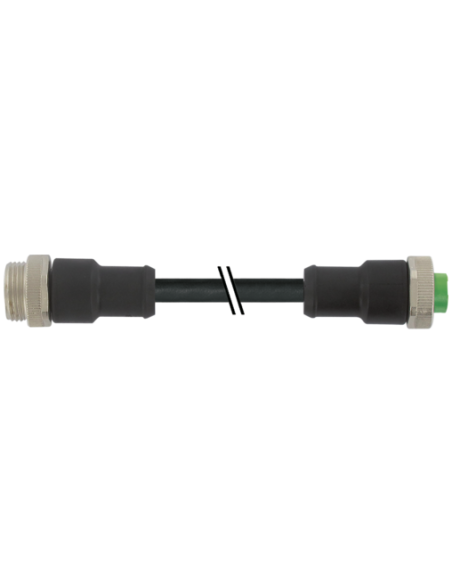

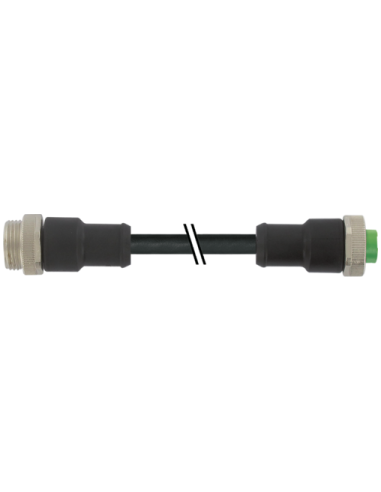

Konektor Mini 7/8" męski–żeński prosty 5-pinowy – przewód elektroenergetyczny 5m
Konektor Mini 7/8" męski, prosty – 7/8" żeński, prosty o długości 5 metrów to wysokiej jakości przewód elektroenergetyczny, przeznaczony do wymagających zastosowań przemysłowych. Wersja o kodzie 7700-A5A01-UMD0500 posiada pięć żył oraz podwyższoną odporność na działanie olejów, chemikaliów i ognia.
Zastosowanie konektora Mini 7/8" w automatyce i przemyśle
Konektor 7/8” wykorzystywany jest w instalacjach automatyki przemysłowej, robotyce, przemyśle maszynowym oraz systemach energetycznych – wszędzie tam, gdzie wymagana jest pewna i trwała transmisja zasilania i sygnałów sterujących. Nadaje się do połączeń urządzeń zasilających, rozdzielnic, napędów, czujników i elementów wykonawczych.
Najważniejsze cechy konektora z przewodem PUR
- Męski i żeński prosty konektor 7/8”, 5-pinów – standard branżowy
- Stopień ochrony IP68 – wysoka odporność na pył i wodę, idealna do pracy w trudnych warunkach
- Powłoka blokady niklowana, odporna na korozję
- Obudowa i płaszcz przewodu wykonane z wytrzymałego tworzywa PUR o dobrej odporności chemicznej i na oleje
- Możliwość stosowania przy obciążeniach do 600V AC/DC oraz prądu do 9A na styk
- Odporność na ogień zgodnie z IEC 60332-2-2, UL 1581 § 1100 FT2 oraz UL 1581 § 1090
- Wysoka wytrzymałość mechaniczna – odpowiedni projekt z myślą o wibracjach i odporności na wstrząsy
- Zakres temperatur pracy: od -25°C do +80°C (dla kabla stałego nawet do -50°C)

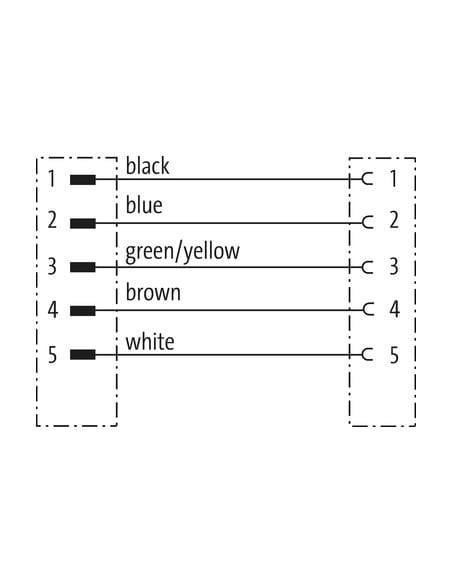

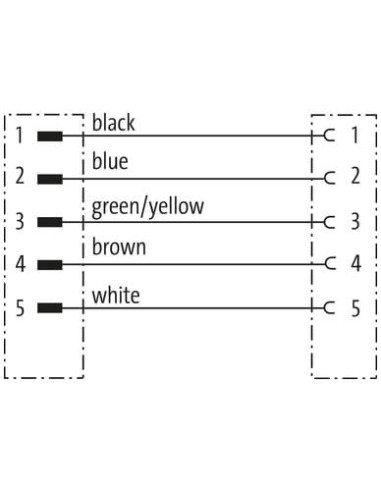

Budowa i podłączenie konektora – kolory przewodów, schemat pinów
Konektor wyposażony jest w 5 żył o standardowych kolorach: czarny, niebieski, zielono-żółty, brązowy, biały. Przyporządkowanie żył do pinów ułatwia szybkie i bezbłędne podłączenie. Sposób rozmieszczenia pinów oraz schemat złączki przedstawione są na załączonych grafikach technicznych.
Typowe zastosowania i zalety kabla z konektorami 7/8”
- Szybka instalacja dzięki standardowym gwintom i oznakowanym przewodom
- Niezawodność w środowisku przemysłowym, odporność na drgania oraz agresywne media
- Możliwość pracy w ruchu – elastyczny przewód PUR, żywotność do 5 milionów cykli gięcia
- Znakomicie sprawdza się przy zasilaniu rozproszonych urządzeń oraz w okablowaniu maszyn
- Bardzo dobre właściwości izolacyjne i zabezpieczenie przed przypadkowym rozłączeniem
Przewód z konektorami 7/8” jest optymalnym rozwiązaniem dla osób poszukujących trwałych i bezpiecznych połączeń w automatyce, instalacjach maszynowych oraz szafach sterowniczych, zapewniając bezawaryjną eksploatację nawet w najbardziej wymagających warunkach.
