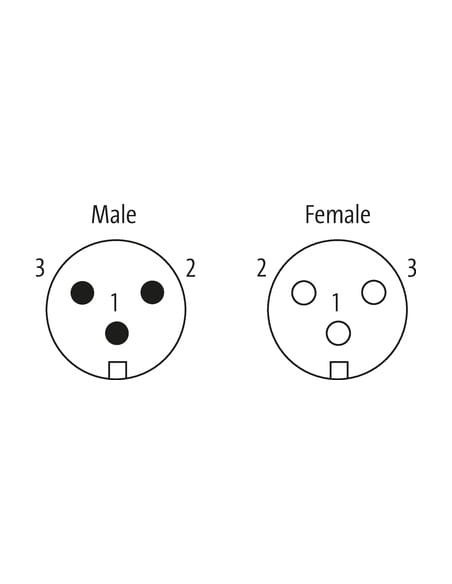

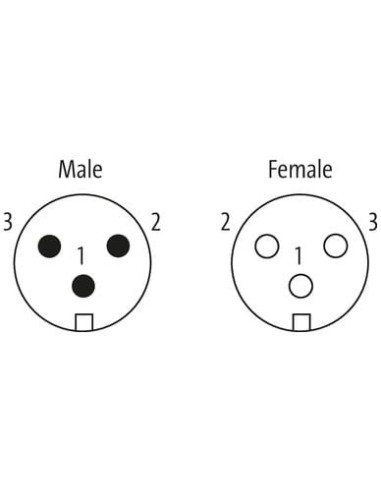

Męski prosty – żeński proste
7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

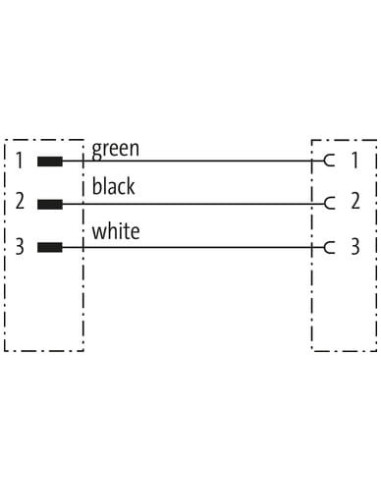

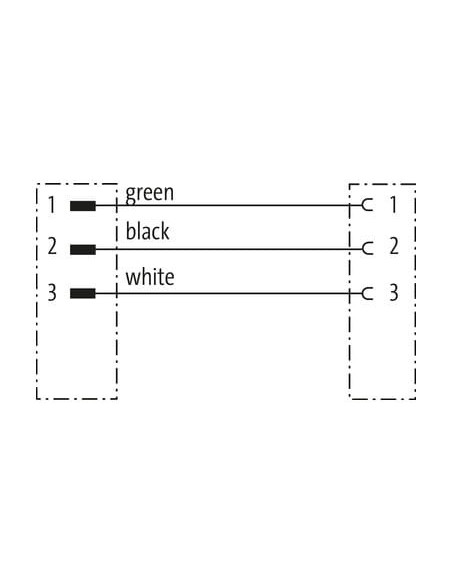

| wire arrangement | czarny, zielony, biały |
General data | Cable
| Identyfikacja przewodu | U1B |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires z 3 Filler twisted |
| Bandowanie | Nylon film 25% overlap 100% coverage |
| Filler | tak |
| wire arrangement | czarny, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 8,38 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 10 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

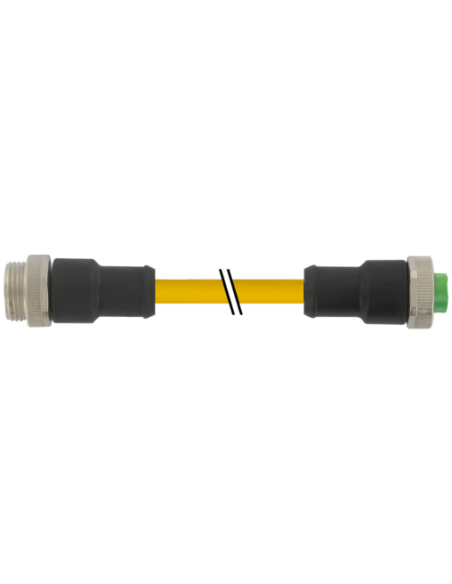

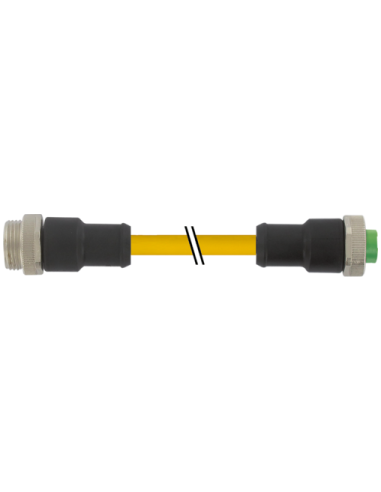

Złącze kablowe Mini 7/8” 3-biegunowe męskie-żeńskie 7700-A3A01-U1B0200 – profesjonalny przewód zasilający
Złącze kablowe Mini 7/8” 3-biegunowe to wysokiej jakości przewód zasilający przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji wymagających odporności na trudne warunki środowiskowe. Przewód o długości 2 metrów został wyposażony w prosty konektor męski oraz prosty konektor żeński wykonane w standardzie 7/8" (3 piny), co gwarantuje kompatybilność z urządzeniami przemysłowymi oraz systemami sterowania, także w aplikacjach amerykańskich (USA).
Wytrzymałość i odporność mechaniczna – złącze do wymagających warunków
Obudowa konektora została wykonana z tworzywa PUR, które cechuje się wysoką odpornością chemiczną oraz odpornością na oleje. Stosowany w produkcie cynkowy odlew ciśnieniowy (metalowa blokada) zapewnia solidne zabezpieczenie przed uszkodzeniami mechanicznymi. Dzięki zastosowaniu TPE na płaszczu przewodu, całość wykazuje bezhalogenowość, odporność na różne temperatury oraz długą żywotność, nawet w środowiskach narażonych na substancje agresywne. Produkt spełnia wymagania ochrony IP68 w stanie połączonym (podłączony, przykręcony) – przewód jest zabezpieczony przed pyłem oraz długotrwałym zanurzeniem w wodzie.
Możliwości wykorzystania i typowe zastosowania złączy 7700-A3A01-U1B0200
- Zasilanie napędów i systemów automatyki przemysłowej
- Instalacje rozdzielnic i szaf sterowniczych, wymagające szybkozłącznych połączeń kablowych o wysokiej wytrzymałości
- Podłączanie maszyn, silników, sterowników PLC oraz rozproszonej aparatury przemysłowej
- Systemy zasilania i sygnalizacji w przemyśle spożywczym, chemicznym, samochodowym oraz produkcyjnym
- Zastosowania terenowe i mobilne, gdzie wymagana jest duża odporność na wilgoć, oleje i skrajne temperatury
- Integracja w systemach wymagających zgodności z normami UL/cURus
Główne zalety – złącze Mini 7/8" 3 piny
- Wysoka wytrzymałość prądowa – do 12 A oraz napięcie robocze do 600 V
- Odporność na chemikalia i oleje – materiał dostosowany do trudnych warunków eksploatacji
- Zakres temperatur pracy od -25°C do 80°C (całość), kabel od -50°C do +105°C (stała instalacja)
- Zgodność z wymaganiami UL, NFPA-70 (NEC)
- Stabilna konstrukcja mechaniczna – blokada niklowana, ochrona przeciwwstrząsowa
- Prosta instalacja i szerokie możliwości łączenia – przewód o kodowanej kolorystyce żył: zielony, czarny, biały (schematy podłączenia według dokumentacji producenta)
Informacje konstrukcyjne i elektryczne przewodu Mini 7/8”
Przewód wyposażony jest w trójżyłową skrętkę miedzianą (16 AWG, 65 drutów izolowanych PVC), co zapewnia wysoką przewodność i minimalne straty, doskonałą jakość izolacji oraz dodatkowe wypełnienie poprawiające wytrzymałość mechaniczną kabla. Materiał izolacji oraz płaszcz wykonane są z bezpiecznych materiałów nieszkodliwych dla środowiska (wolnych od ołowiu, FCKW, halogenów).
Złącze 7700-A3A01-U1B0200 – rysunki i wymiary
Standardowa średnica zewnętrzna konektora wynosi 26 mm, a długość całkowita męskiego złącza to 50 mm, a żeńskiego 54 mm. Przewód charakteryzuje się żółtym kolorem izolacji zewnętrznej, co ułatwia identyfikację w szafach sterowniczych i na liniach produkcyjnych.
Wybór złącza Mini 7/8” 3 piny męski-żeński kod produktu 7700-A3A01-U1B0200 to gwarancja bezpieczeństwa, niezawodności połączeń oraz kompatybilności z większością rozwiązań automatyki dostępnych na rynku.
