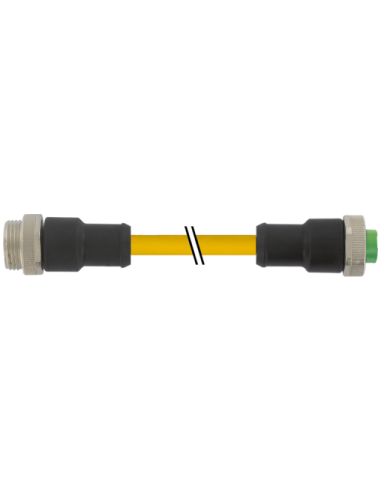

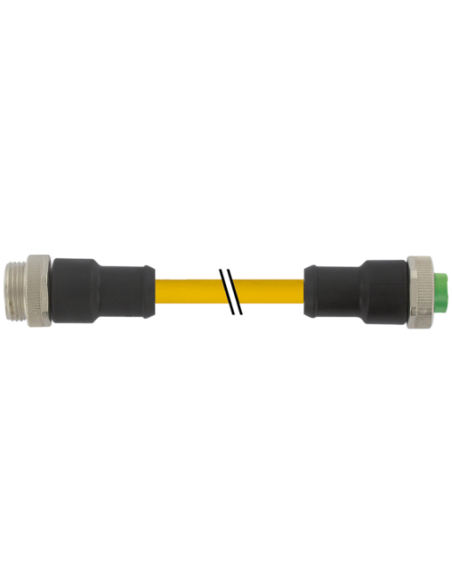

Męski prosty – żeński proste

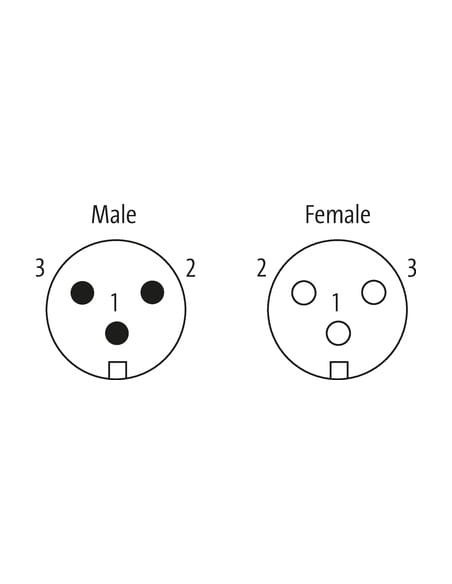

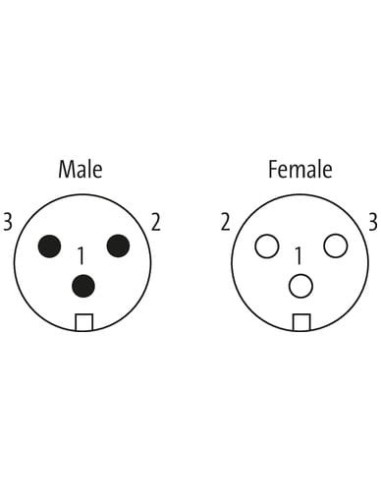

7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

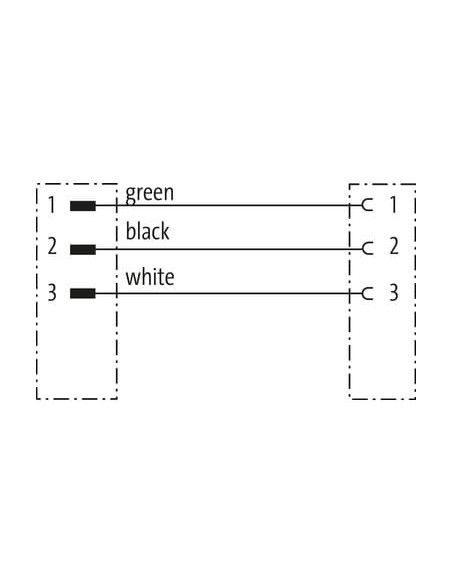

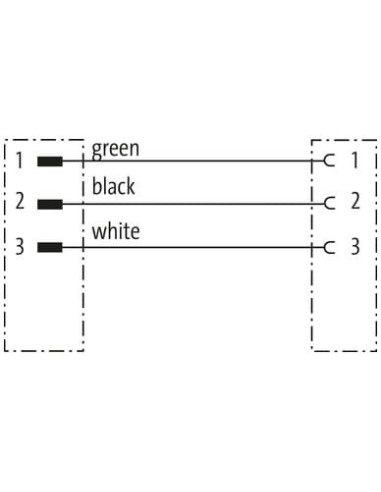

| wire arrangement | czarny, zielony, biały |
General data | Cable
| Identyfikacja przewodu | U1B |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires z 3 Filler twisted |
| Bandowanie | Nylon film 25% overlap 100% coverage |
| Filler | tak |
| wire arrangement | czarny, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 8,38 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 10 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
Złącze kablowe 7/8" 3-biegunowe 7700-A3A01-U1B2000 – Przewód zasilający 20 m
Złącze kablowe 7/8" 3-biegunowe o długości 20 m to gotowy przewód elektroenergetyczny, wyposażony w prosty wtyk męski oraz gniazdo żeńskie, przeznaczony do instalacji przemysłowych oraz wymagających środowisk pracy. Produkt wyróżnia się wysoką wytrzymałością mechaniczną oraz odpornością na czynniki chemiczne, dzięki zastosowaniu materiałów wysokiej klasy, takich jak tworzywo PUR, powłoka niklowana oraz osłona z TPE.
Najważniejsze cechy i zalety przewodu zasilającego 7/8" 3P
- Uniwersalne zastosowanie w automatyce, przemyśle i instalacjach maszynowych – standard złączy 7/8" jest szeroko stosowany w układach zasilania czujników, siłowników, rozdzielnic i napędów.
- Solidne wykonanie – obudowa z PUR zapewnia dobrą odporność na oleje i większość chemikaliów stosowanych w przemyśle.
- Wysoki stopień ochrony IP68 – skuteczna ochrona przed pyłem i wodą, umożliwiająca stosowanie w trudnych warunkach środowiskowych.
- Maksymalne napięcie pracy 600 V AC/DC oraz prąd do 12 A na styk – idealny do przesyłu energii w rozbudowanych systemach produkcyjnych.
- Bezhalogenowy płaszcz TPE o zwiększonej odporności temperaturowej (zakres pracy do 105°C przy instalacji stałej).
- Łatwa i szybka instalacja dzięki zakończeniu standardowymi wtykami męskimi i żeńskimi 7/8"-16 UN oraz zabezpieczeniom przeciwwstrząsowym.
- Kolorystyka przewodów ułatwia identyfikację i łączenie: czarny, zielony, biały.
- Produkt certyfikowany (m.in. cURus), spełniający wysokie normy bezpieczeństwa.
Zastosowanie przewodów zasilających 7/8" w profesjonalnej automatyce
Przewód 7700-A3A01-U1B2000 jest idealnym rozwiązaniem do zasilania oraz połączeń sygnałowych w rozproszonych systemach automatyki, panelach sterujących, rozdzielnicach i maszynach. Stosowany jest w aplikacjach wymagających niezawodnego połączenia o wysokiej odporności mechanicznej, zarówno w przemyśle spożywczym, produkcji maszyn, jak i w środowiskach o wysokim zapyleniu czy narażeniu na wilgoć.
Montaż, bezpieczeństwo i trwałość – kluczowe aspekty przewodu Murrelektronik 7/8"
Prosty montaż – przewód można szybko i sprawnie zamontować, wykorzystując dedykowane wtyki o ergonomicznym kształcie i rozmiarze gwintu 7/8". Dzięki dużemu momentowi dokręcenia (1,5 Nm) oraz rozmiarowi klucza 24 mm uzyskuje się pewne i trwałe połączenie odporne na wibracje oraz rozłączenia podczas pracy.
Zabezpieczenie przeciwwstrząsowe oraz wytrzymałość na ponad 2 miliony cykli gięcia umożliwiają stosowanie przewodu także w ruchomych aplikacjach, na przykład w ciągnikach kablowych lub ruchomych elementach linii produkcyjnych.
Typowe zastosowania przewodu z wtykami 7/8" 3-pin
- Zasilanie rozproszonych modułów wyjściowych i wejściowych w szafach sterowniczych
- Połączenia energetyczne rozdzielnic i maszyn przemysłowych
- Integracja czujników, siłowników, elektrozaworów i innych urządzeń wymagających zasilania
- Systemy automatyki w trudnych warunkach środowiskowych, gdzie wymagana jest szczelność IP68
Dzięki konstrukcji i materiałom, złącze kablowe 7/8" 7700-A3A01-U1B2000 jest polecane do każdej aplikacji, w której kluczowa jest niezawodność, wysoka odporność na czynniki zewnętrzne oraz spełnienie restrykcyjnych norm technicznych.
