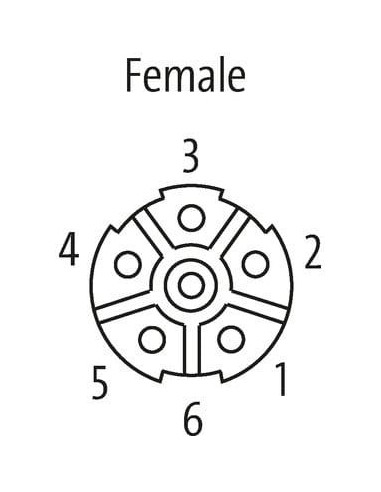

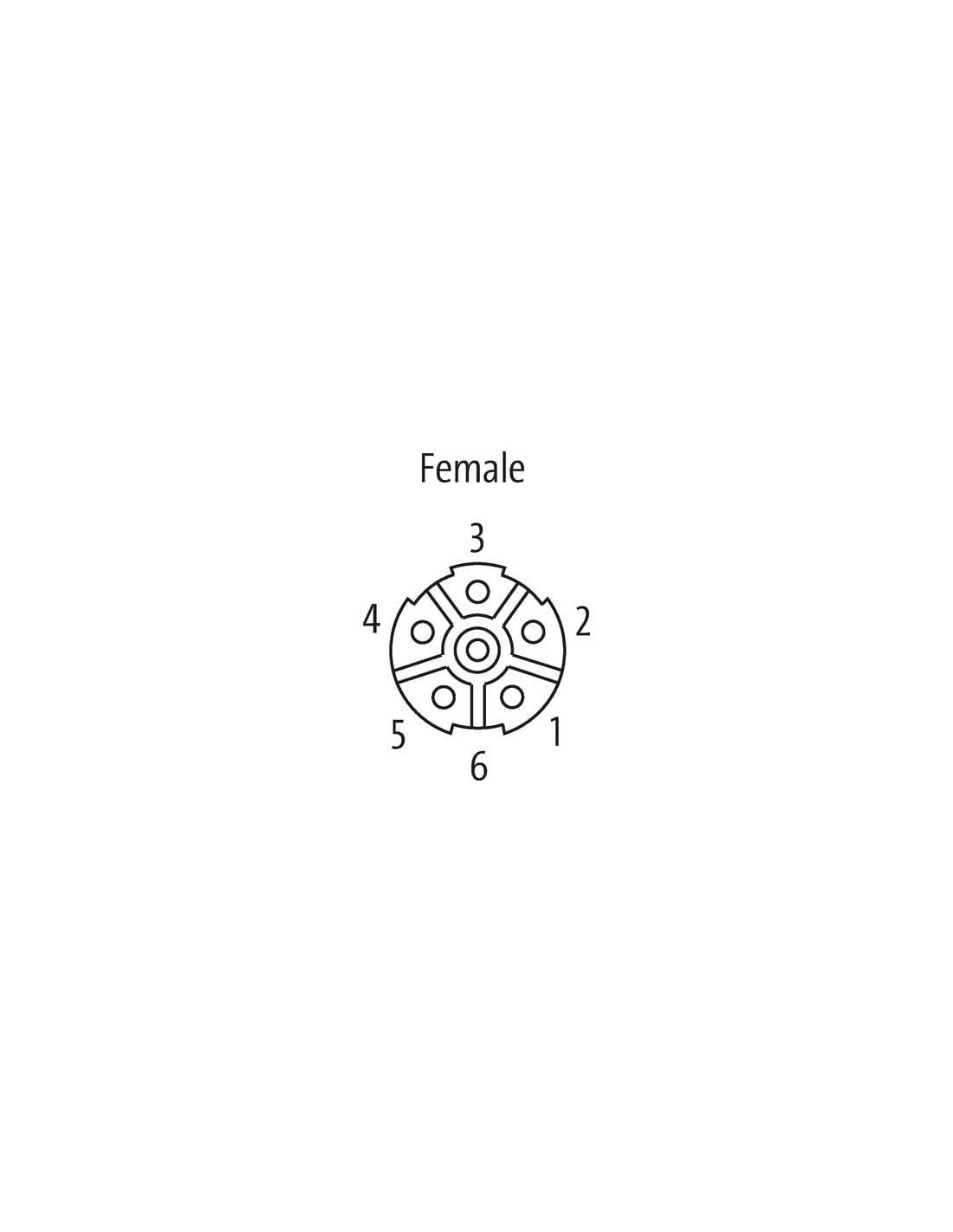

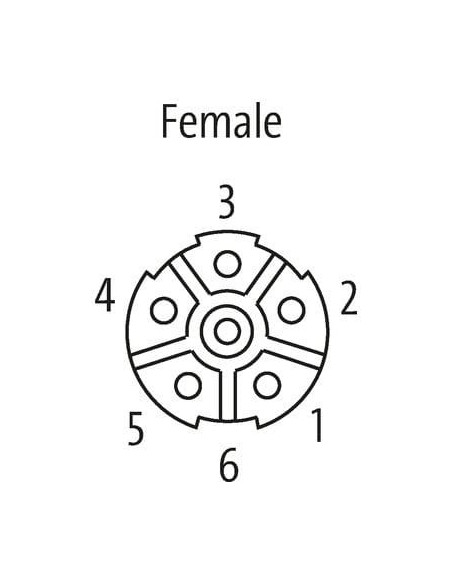

Żeński prosty – wstępnie zarobiony
M23, 6-pinów
ekranowany
Wyłącznik SIEMENS

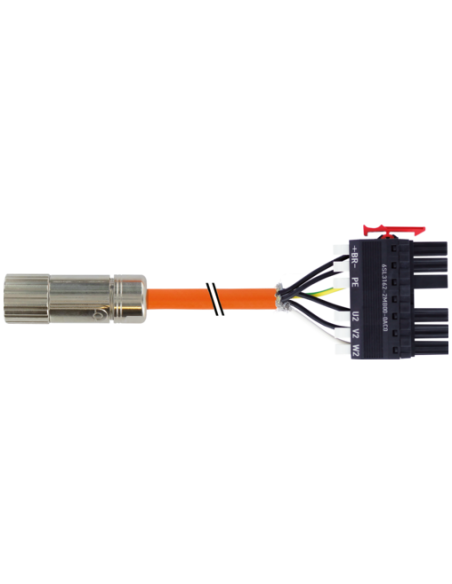

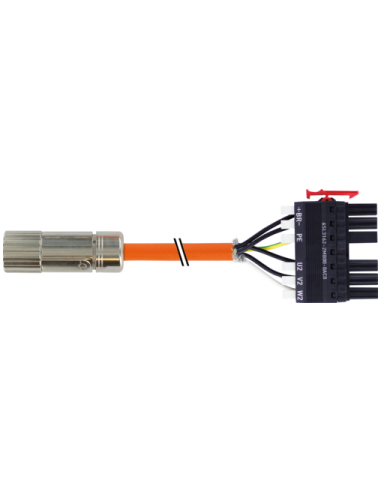

Kabel zasilania z przewodami hamulcowymi dla SINAMICS S120 i silników z przyłączem M23 i hamulcem przytrzymującym
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Żyły zasilające: 12 A (1.5 mm²), 15 A (2.5 mm²); żyły hamujące: 5 A (1.5 mm²)
| Długość kabla | 15 m |
| Moment obrotowy | 2 Nm |
| Family construction form | M23 |

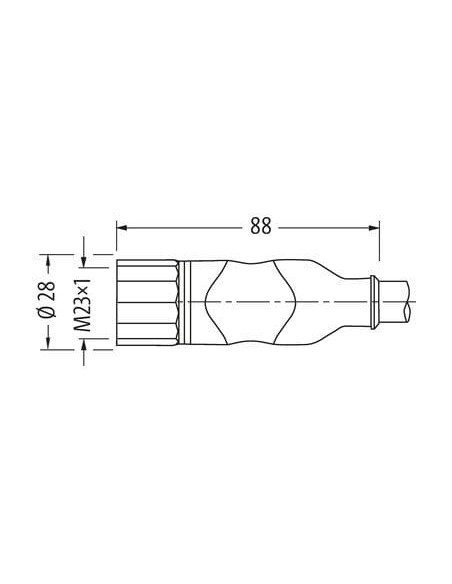

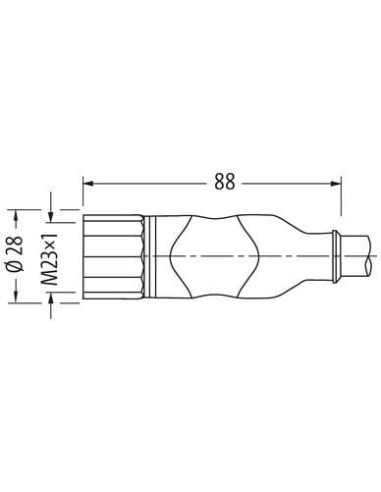

| Gwint | M23 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16 mm |
| Rozwartość klucza | SW27 |
| Family construction form | M23 |
| odpowiedni do peszli (Ø wewnętrzna) | 23 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 250 V |
| Napięcie robocze DC na styk zasilania maks. | 600 V |
| Napięcie robocze DC na styk sygnałowy maks. | 250 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 4 kV |
| Rated surge voltage signal contacts | 2 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, biały, (czarny W/L3/D/L-, czarny U/L1/C/L+, czarny V/L2, zielono-żółte) |
General data | Cable
| Identyfikacja przewodu | 821 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Filler o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, biały, (czarny W/L3/D/L-, czarny U/L1/C/L+, czarny V/L2, zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 231 g/m |
| Materiał płaszcz | TMPU |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 11,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 2 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | TPM |
| Outer diameter wire insulation (Power) | 2,4 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing colour wire insulation (Power) | biały (czarna izolacja) |
| Liczba żył (zasilanie) | 4 |
| Amount strands wire (Power) | 84 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 1,5 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12,6 A |
| Current carrying capacity min. wire (Power) | 12,6 A |
| Electrical resistance line constant wire | 13,7 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 13,7 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 300 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 120000 pF/km |
| pojemność elektryczna stała linii (przewód - osłona) | 160000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 4 kV @ 300 s |
| Rezystancja izolacji | 2500 MΩ × km |
| Electrical capacity line constant (wire - shield) (power) | 160000 pF/km |
| Electrical capacity line constant (wire - wire) (power) | 90000 pF/km |
| AC withstand voltage power (wire - shield) | 4 kV @ 300 s |
| Power frequency withstand voltage power (wire - jacket) | 4 kV @ 300 s |
| AC withstand voltage power (wire - wire) | 4 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 4 x Outer diameter |
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 50 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 5 m/s @ 25 °C |
| Skręcanie | ± 30 °/m |
