Męski prosty – żeński proste
MQ15, 6-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

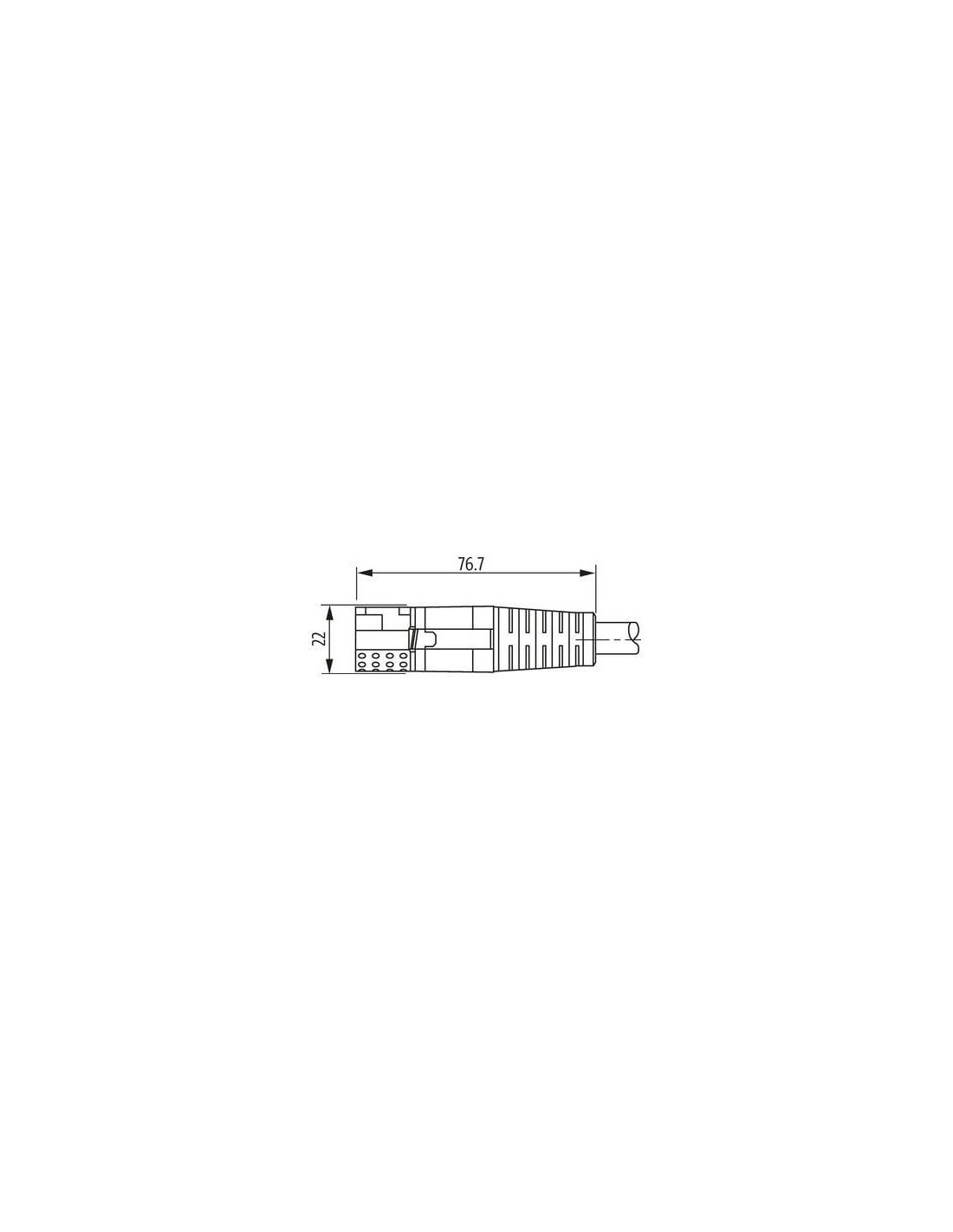

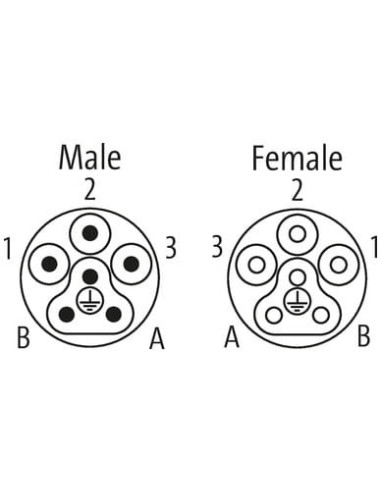

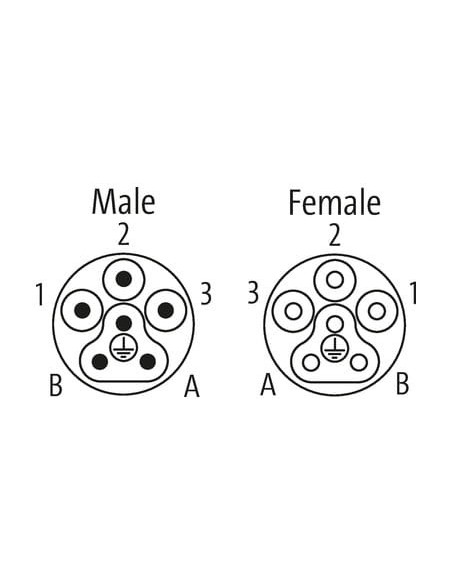

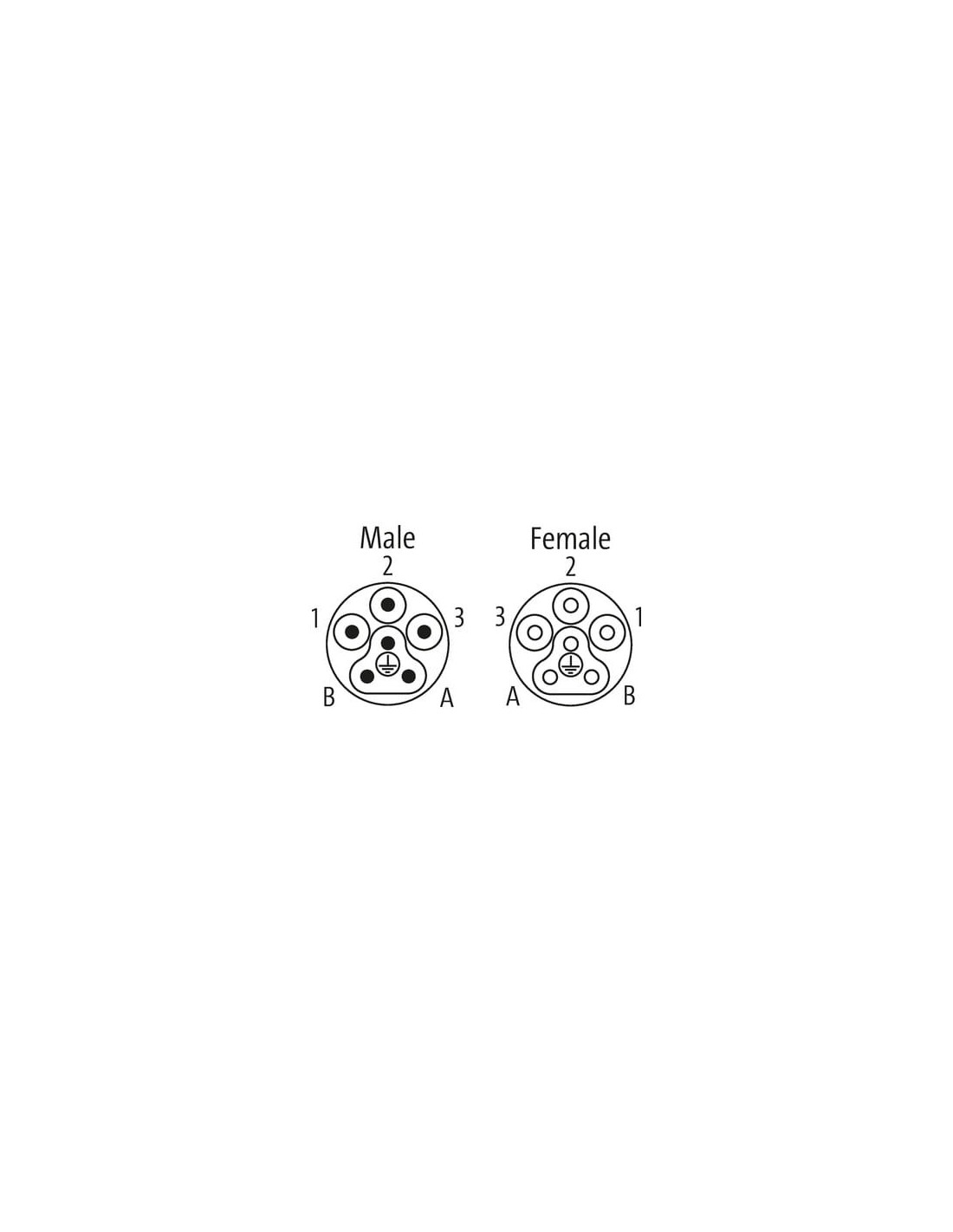

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

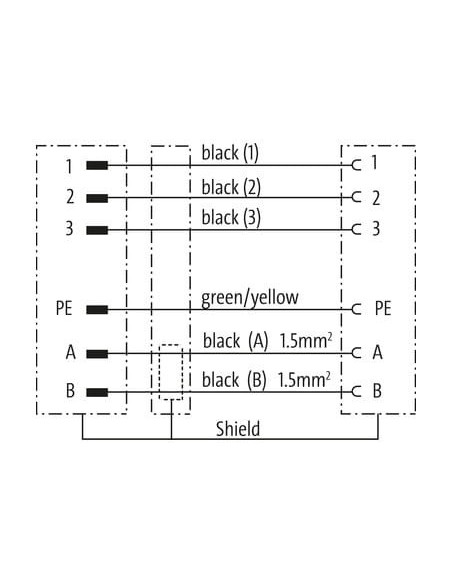

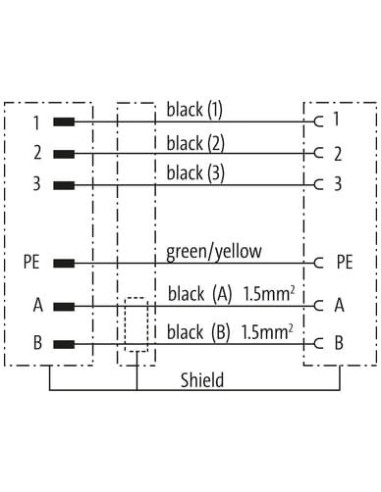

| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

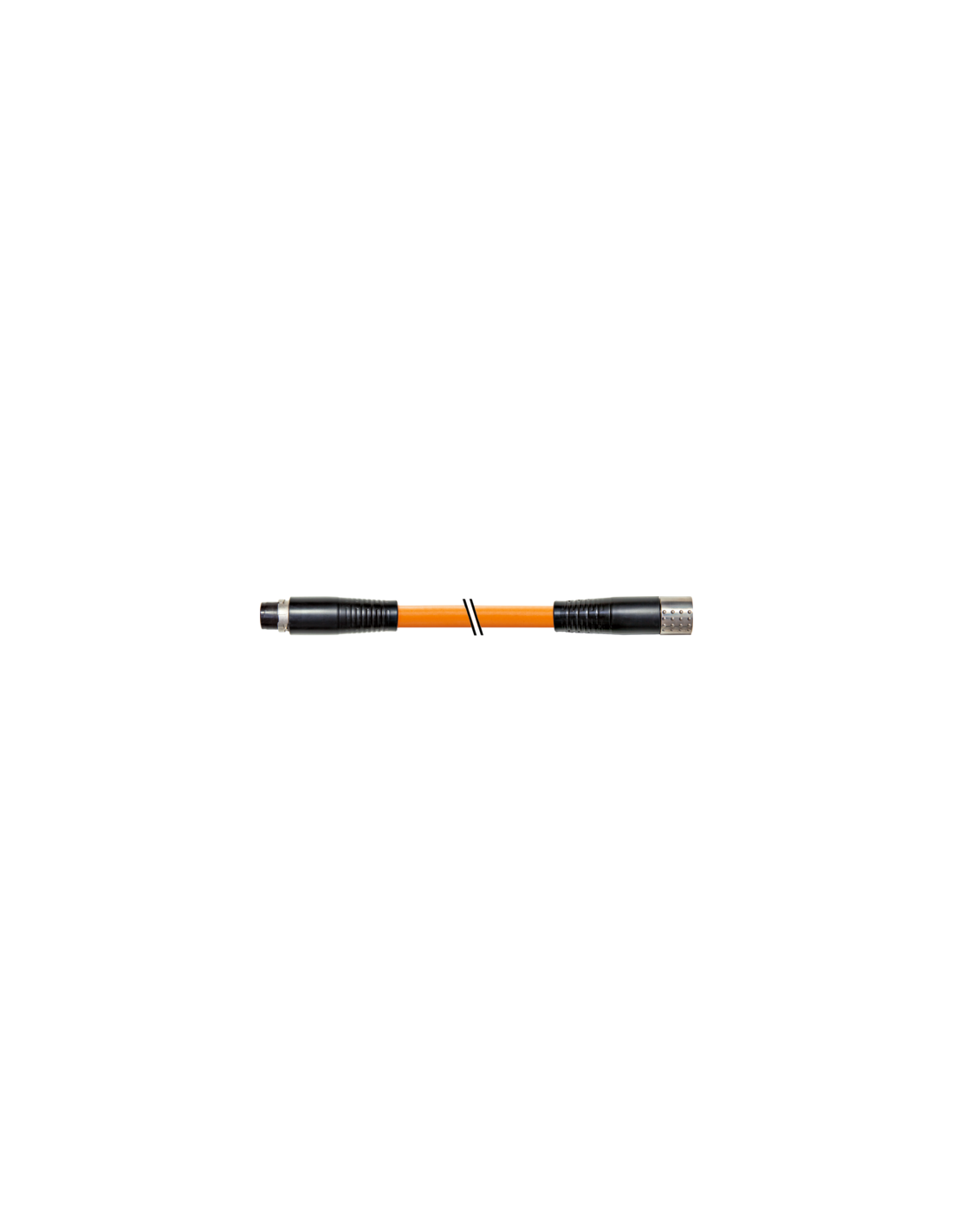

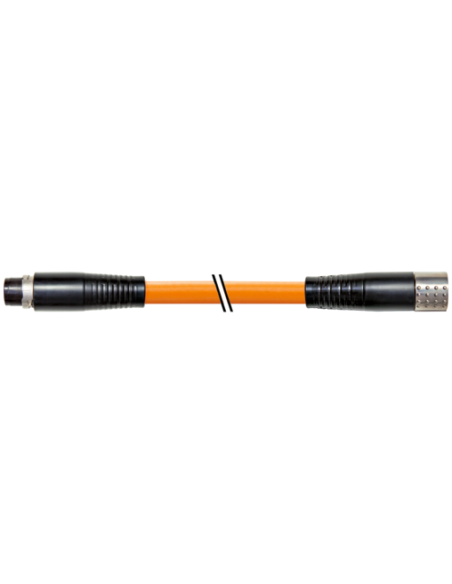

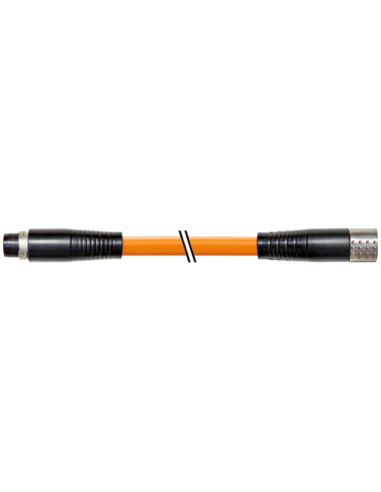

Kabel złączowy ekranowany MQ15-X-Power 0°, męski-żeński, 6-pinowy, 1 m — 7000-P8341-P110100
Kabel złączowy MQ15-X-Power o długości 1 metra to wysokiej jakości przewód przemysłowy przystosowany do wymagających aplikacji energetycznych oraz sygnałowych. Zestaw obejmuje męskie i żeńskie złącze prostoliniowe o standardzie MQ15 z 6 pinami, co pozwala na sprawne i niezawodne przesyłanie mocy oraz sygnałów sterujących w warunkach przemysłowych.
Charakterystyka i zalety kabla złączowego MQ15-X-Power
- Ekranowanie kabla miedzianym oplotem (80% pokrycia) zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi, gwarantując bezpieczne i stabilne przesyłanie sygnałów nawet w otoczeniu o wysokim poziomie zakłóceń.
- Przewód z powłoką PUR charakteryzuje się bardzo dobrą odpornością mechaniczną, chemiczną oraz na działanie olejów i benzyn. Dzięki temu znajduje zastosowanie w automatyce przemysłowej, robotyce oraz w budowie maszyn.
- Stopień ochrony IP67 zapewnia bezpieczną eksploatację w trudnych warunkach, chroniąc złącza przed pyłem i wodą (przy poprawnym zamocowaniu - włożeniu i dokręceniu).
- Przewód o przekroju żył do 2,5 mm² umożliwia bezpieczne przesyłanie prądu o natężeniu do 16 A na styku zasilania (patrz wykres obniżenia prądu w zależności od temperatury).
- Kolor izolacji - wyraźny pomarańczowy ułatwia szybkie zlokalizowanie przewodu w okablowaniu technicznym, co zapobiega pomyłkom podczas instalacji.
- Bagnetowy sposób zamknięcia złącza umożliwia szybki i pewny montaż oraz demontaż, a kształt wtyczek został zoptymalizowany pod kątem łatwej obsługi w rękawicach roboczych.
- Odporność na liczne cykle gięcia i ruch (C-track) — do 5 milionów cykli oraz prędkość przesuwu do 3 m/s. Produkt może być stosowany w dynamicznych aplikacjach ruchomych.
Typowe zastosowania kabla MQ15-X-Power — złącze męskie i żeńskie, 0°
Przewód MQ15-X-Power świetnie sprawdzi się m.in.:
- w układach zasilania i sterowania silników elektrycznych oraz serwonapędów,
- w rozdzielnicach maszyn przemysłowych,
- do zasilania komponentów automatyki wymagających wysokiego prądu oraz synchronizacji sygnałów,
- w instalacjach wymagających odporności na działanie czynników chemicznych, olejów lub intensywnych ruchów przewodu,
- w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych, gdzie niezbędne jest solidne ekranowanie.
Złącza typu MQ15 oraz wielożyłowy przewód o dużym przekroju zapewniają wysoką niezawodność, szybkość montażu oraz bezpieczeństwo transmisji energii i sygnałów. Produkt spełnia wymagania norm IEC i UL dotyczących palności, odporności na płomienie oraz wytrzymałości mechanicznej.
Budowa i parametry techniczne przewodu MQ15-X-Power 7000-P8341-P110100
- długość przewodu: 1 metr
- kolor izolacji: pomarańczowy
- materiał płaszcza: PUR
- przewody zasilające: 3x czarny, PE (zielono-żółty)
- przewody sygnałowe: 1,5 mm², czarne A/B
- maksymalne napięcie robocze przewodu: 1000 V AC
- maksymalny prąd roboczy (styk zasilania): 16 A
- średnica zewnętrzna przewodu: 12,8 mm ±5%
- temperatura pracy: -25°C do +80°C (warunki stałe),
-20°C do +80°C (praca w ruchu) - minimalny promień gięcia: 5x średnica (stały), 10x średnica (ruchomy)
Dlaczego warto wybrać ekranowany przewód złączowy MQ15-X-Power?
Ekranowane przewody złączowe MQ15-X-Power zapewniają niską rezystancję, doskonałą ochronę sygnału oraz długą żywotność nawet w intensywnie eksploatowanych warunkach przemysłowych. Uniwersalna konstrukcja umożliwia łatwy montaż w różnych aplikacjach przemysłowych, a norma IP67 pozwala na zastosowanie nawet w trudnych środowiskach. Przemyślany układ pinów oraz wyraźne oznaczenie kolorystyczne przewodów ułatwiają integrację z istniejącymi systemami.
