Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

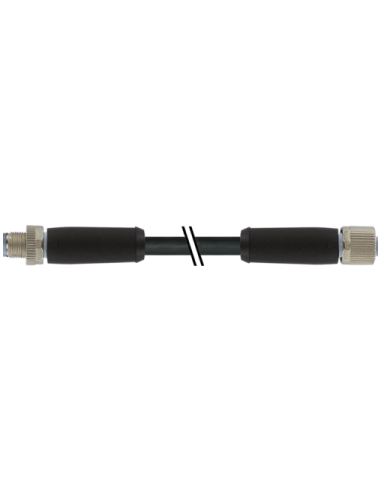

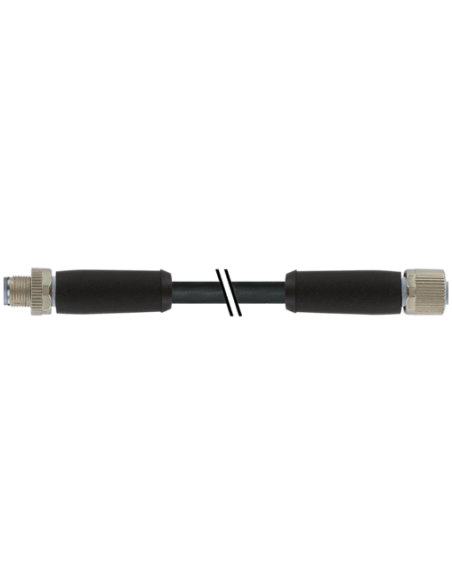

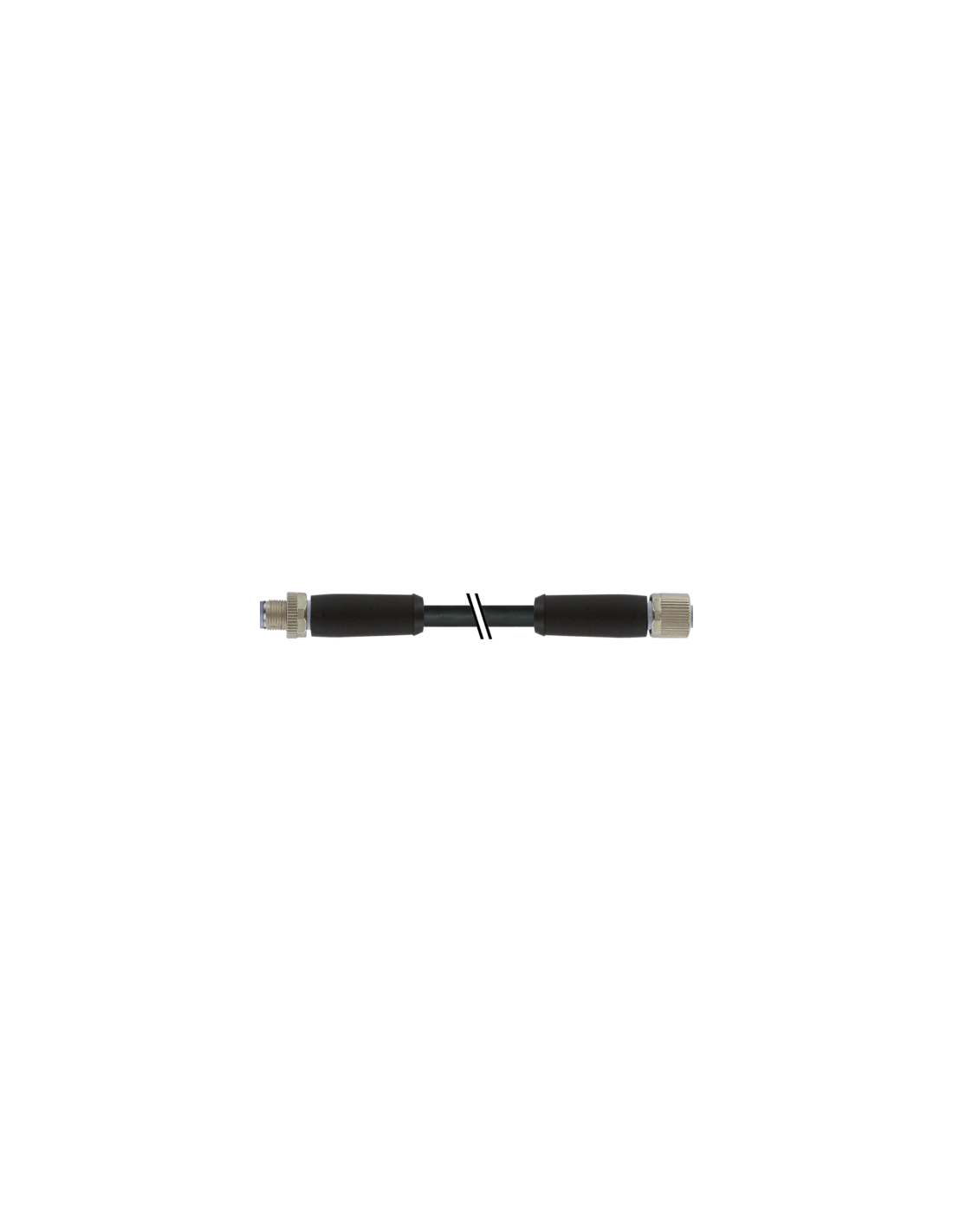

Konektor M12 Power L-kod męski 0° / żeński 0° 5-pinowy – 7000-P4241-P340100
Konektor M12 Power L-kod o numerze katalogowym 7000-P4241-P340100 to wysokiej jakości przewód zasilający, wyposażony w dwa proste (0°) złącza – męskie i żeńskie. Jest przeznaczony do zastosowań wymagających niezawodnego i trwałego połączenia elektrycznego w środowiskach przemysłowych. Wtyki oraz cały przewód spełniają rygorystyczne normy bezpieczeństwa oraz odporności mechanicznej.
Najważniejsze cechy i zalety konektora M12 Power L-kod
- 5-pinowa konstrukcja: umożliwia przesyłanie wysokich prądów do 16 A AC/DC przy napięciu do 63 V DC (złącze) oraz do 1000 V AC (przewód).
- L-kodowanie: pozwala na zastosowanie konektora w systemach zasilania urządzeń automatyki, robotyki i techniki napędowej.
- Wytrzymała konstrukcja: obudowa wykonana z PUR oraz cynkowego odlewu ciśnieniowego, doskonała odporność na oleje, chemikalia, promieniowanie UV oraz płomienie.
- Stopień ochrony IP65/IP66K/IP67: w pełni zabezpieczony przed pyłem i wodą (w stanie skręconym), możliwość zastosowania w trudnych warunkach przemysłowych i zewnętrznych.
- Odporność temperaturowa: nieprzerwana praca w zakresie temperatur od -25°C do +85°C (konektor) oraz od -50°C do +90°C (przewód przy pracy ciągłej do 10 000 h).
- Bardzo dobra obciążalność mechaniczna: przewód o dużej odporności na zginanie, skręcanie i liczne cykle ruchome (do 5 mln cykli C-track).
- Pozłacane styki: zapewniają niezawodność sygnału oraz minimalizują ryzyko korozji.
- Kodowanie L: uniemożliwia błędne połączenia z innymi typami złączy.
Zastosowania konektora M12 Power L-kod
Konektor M12 Power L-kod znajduje szerokie zastosowanie w aplikacjach automatyki przemysłowej, systemach napędów, urządzeniach robotyki, liniach produkcyjnych, a także w zasilaniu maszyn i rozdzielnic. Dzięki wysokim parametrom elektrycznym i wytrzymałości mechanicznej może być wykorzystywany do przesyłania zarówno zasilania, jak i sygnałów w wymagających środowiskach pracy.
- Przemysł spożywczy i przetwórczy
- Automatyka i robotyka przemysłowa
- Systemy transportu i logistyki
- Maszyny i linie technologiczne
- Systemy zasilania rozdzielnic i szaf sterowniczych
Konstrukcja przewodu i złącza – bezpieczeństwo i trwałość
Przewód o długości 1 metra składa się z 5 żył o przekroju 2,5 mm² każda, co zapewnia odpowiednią obciążalność prądową (do 19,5 A na żyłę).
- Płaszcz przewodu wykonany z wytrzymałego PUR – odporny na ścieranie, rozpuszczalniki, promieniowanie UV, benzynę i oleje.
- Izolacja przewodów indywidualnych: PP – gwarantuje bezpieczeństwo elektryczne.
- Kolorystyka i opis przewodów: ułatwia szybkie i bezbłędne podłączanie według standardu BN, WH, BU, BK, GY.
- Brak szkodliwych substancji: przewód wolny od ołowiu, kadmu, FCKW, halogenów i silikonu.
- Wysoki poziom bezpiecznego montażu – zalecany moment dokręcania 0,6 Nm, rozmiar klucza SW17.
Wymiary i układ styków konektora
Złącze męskie: długość 64,5 mm, średnica 18 mm.
Złącze żeńskie: długość 63 mm, średnica 18 mm.
Gwint złącza: M12 x 1

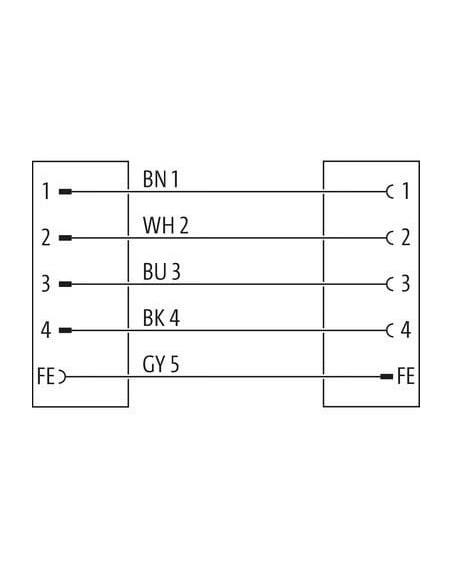

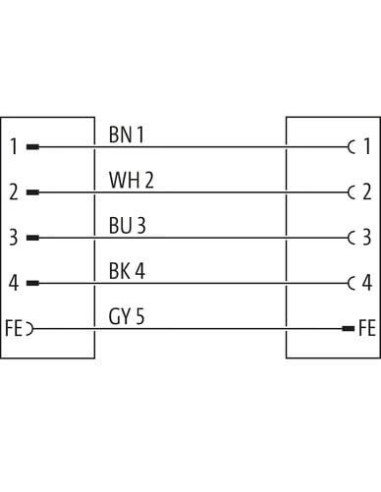

Standard pinów:
- 1 (BN) – brązowy
- 2 (WH) – biały
- 3 (BU) – niebieski
- 4 (BK) – czarny
- FE (GY) – szary (uziemienie ochronne)
Dodatkowe informacje techniczne
- Zgodny z normą IEC 61076-2-111
- Wysoka odporność na drgania i wstrząsy (zabezpieczenie przeciwwstrząsowe konstrukcji)
- Odporność na promieniowanie UV: DIN EN ISO 4892-2 A
- Odporność na płomień: UL 1581, IEC 60332-2-2
- Możliwość stosowania w instalacjach ruchomych i narażonych na skręcanie przewodu
Konektor M12 Power L-kod męski/żeński 5-pin, kod 7000-P4241-P340100 to doskonały wybór do niezawodnych i trwałych połączeń zasilania w nowoczesnej automatyce przemysłowej, spełniający wysokie wymagania dotyczące odporności i bezpieczeństwa pracy.
