Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | M12P |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor 7/8" męski – żeński prosty 5-pinowy z kablem elektroenergetycznym – profesjonalne rozwiązanie dla automatyki
Konektor 7/8" męski – prosty do 7/8" żeński – prosty o kodzie produktu 7000-50021-9610030 to wysokiej jakości element przeznaczony do połączeń elektroenergetycznych w wymagających aplikacjach przemysłowych oraz automatyce. Produkt wyposażony jest w przewód o długości 0,3 m, a w razie potrzeby istnieje możliwość zamówienia innych wariantów długości.
Bezpieczne połączenie – konstrukcja odporna na trudne warunki
Obudowa z tworzywa sztucznego charakteryzuje się bardzo dobrą odpornością chemiczną oraz na działanie olejów, co pozwala na zastosowanie konektora nawet w trudnych środowiskach przemysłowych. Klasa szczelności IP67 gwarantuje skuteczną ochronę przed pyłem i wilgocią przy odpowiednim zamontowaniu połączenia (włożone, przykręcone).
Zastosowanie konektora 7/8" – gdzie i kiedy sprawdzi się najlepiej?
Konektory 7/8" są szeroko wykorzystywane w automatyce przemysłowej, inżynierii maszyn, systemach zasilania oraz instalacjach wymagających niezawodnego połączenia zasilającego. Doskonale nadają się do podłączania silników, urządzeń peryferyjnych, zaworów oraz elementów wykonawczych systemów sterowania.
- Automatyka przemysłowa
- Maszyny produkcyjne
- Systemy transportowe
- Instalacje elektryczne o podwyższonej odporności
- Połączenia w trudnych warunkach środowiskowych
Najważniejsze cechy konstrukcyjne – bezpieczeństwo i trwałość
Konektor wyposażony jest w 5-pinowe złącze, umożliwiające sprawne przekazywanie zarówno zasilania, jak i sygnałów. Kabel PUR o wysokiej elastyczności i odporności mechanicznej zapewnia długotrwałe użytkowanie nawet przy intensywnych obciążeniach dynamicznych (odporność na skręcanie i zginanie).
- Obciążalność prądowa przewodów do 13,5 A (przy 1,5 mm²)
- Napięcie znamionowe AC do 1000 V
- Powłoka PUR – odporność na ścieranie, oleje, chemikalia
- Materiał izolacji bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW
- Zakres temperatur pracy: od -50°C do +90°C (praca ciągła)
Budowa i montaż – szczegóły techniczne konektora 7/8"
Złącze posiada klasyczny system gwintowany 7/8", co umożliwia szybki i bezpieczny montaż z funkcją zabezpieczenia przeciwwstrząsowego. W zestawie przewidziano układ 5-żyłowy z odpowiednim kodowaniem kolorystycznym przewodów, co ułatwia identyfikację podczas podłączania i konserwacji.
Typowe zalety stosowania konektora elektroenergetycznego 7/8"
- Intuicyjne i szybkie połączenie typu plug&play
- Oszczędność czasu podczas instalacji i serwisu
- Odporność na obciążenia mechaniczne – zabezpieczenie przewodu przed zginaniem i naciąganiem
- Wysoka szczelność i ochrona układów przed zanieczyszczeniami
- Bezproblemowa integracja z systemami przemysłowymi

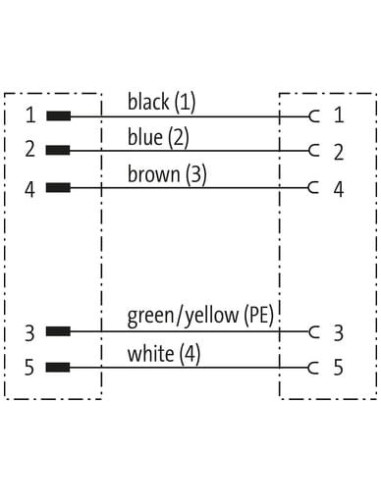

Konektor 7/8" 5-pin – schemat połączeń i rozkład pinów
Szczegółowy rozkład pinów oraz konfiguracja złączy męskich i żeńskich przedstawiona jest na załączonych rysunkach poglądowych. Schematy ułatwiają prawidłowe wykonanie połączenia oraz pomagają w szybkim rozpoznaniu funkcji poszczególnych przewodów.
Podsumowanie
Konektor 7/8" męski – żeński prosty 5-pinowy z kablem PUR to solidny wybór do każdego systemu automatyki i zasilania, wymagającego niezawodnych połączeń nawet w trudnych warunkach przemysłowych. Elastyczność konfiguracji długości kabla, wysoki stopień ochrony oraz zgodność z wymaganiami norm odpornościowych czynią ten konektor wszechstronnym elementem nowoczesnych instalacji elektroenergetycznych.
