Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

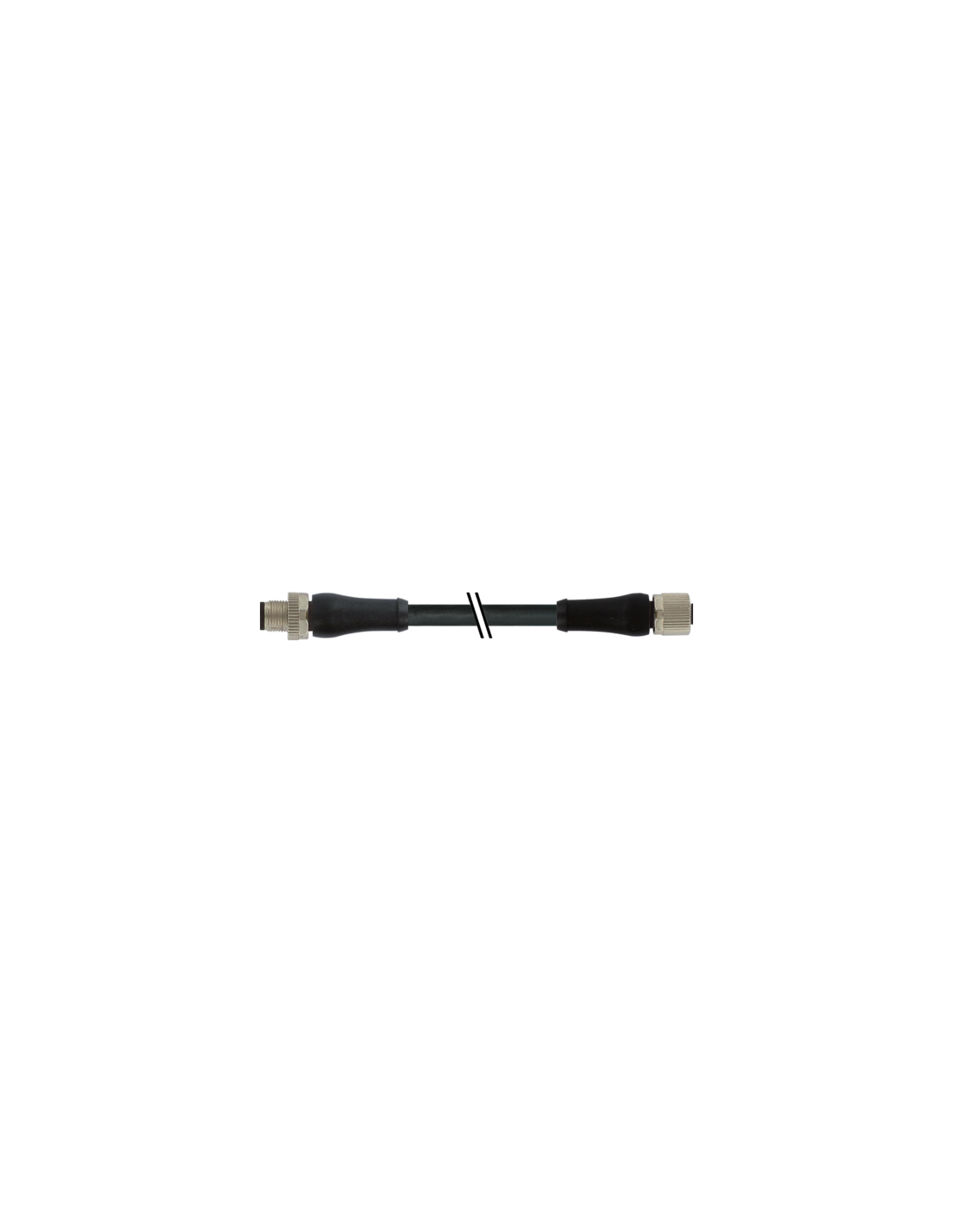

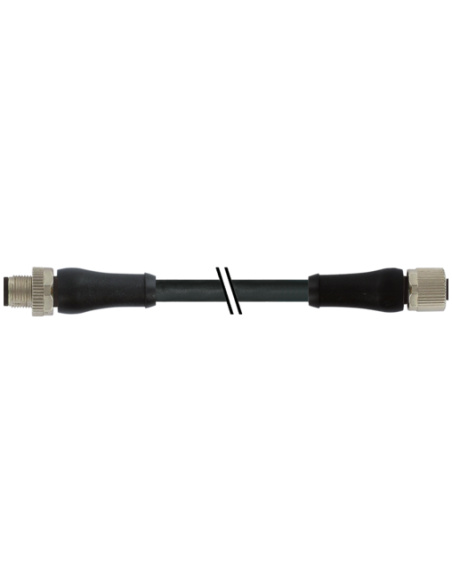

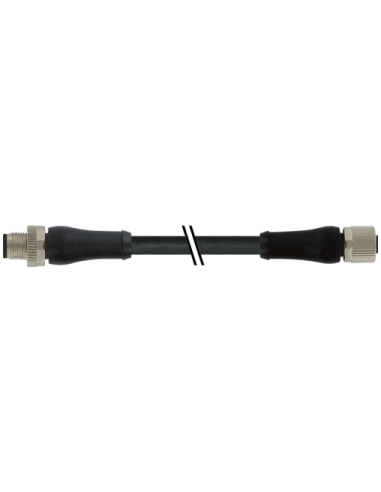

Konektor M12 Power L-kodowany 4-pin – Zasilanie i niezawodność połączenia
Konektor M12 Power L-kodowany 4-pin to przewód przyłączeniowy wysokiej klasy, zaprojektowany do szybkiego i bezpiecznego przesyłu energii w wymagających aplikacjach przemysłowych. Przewód o długości 10 metrów, zakończony prostym złączem męskim oraz prostym złączem żeńskim, gwarantuje bezproblemową integrację w instalacjach automatyki, robotyki, maszyn pakujących oraz systemach transportowych.
Zastosowanie konektora M12 L-kodowanego 4-pin
Złącze M12 Power L-kodowane jest powszechnie wykorzystywane do transmisji zasilania w urządzeniach automatyki przemysłowej. Opcja 4-pin umożliwia obsługę typowych aplikacji zasilających dla serwonapędów, silników, systemów rozdzielni mocy oraz nowoczesnych urządzeń wymagających wysokiej przepustowości prądowej do 12 A na styk.
- Systemy zasilania maszyn
- Linie produkcyjne i transportowe
- Technika napędowa
- Automatyka magazynowa
- Robotyka
Najważniejsze cechy złącza M12 Power L-kodowanego 4-pin
- Kodowanie L – Idealne do aplikacji wymagających przesyłu dużej mocy; wyraźne odróżnienie od innych typów konektorów M12.
- Wytrzymałość mechaniczna – Obudowa wykonana z odpornego na chemikalia i oleje PUR, z blokadą z niklowanego odlewu cynkowego.
- Stopień ochrony IP65/IP67 – Odporność na kurz, wilgoć oraz niekorzystne warunki przemysłowe (przy całkowitym włożeniu i dokręceniu).
- Pozłacane styki – Zapewniają długotrwałą, niezawodną pracę nawet w środowiskach o podwyższonych wymaganiach dotyczących odporności na korozję.
- Szybki montaż – Konstrukcja typu "włożone, przykręcone" oraz zabezpieczenie przeciwwstrząsowe.
- Przenoszenie dużych prądów – Maks. 12 A na styk i maks. napięcie robocze 63 V DC (konektor), 14,4 A na żyłę oraz do 1000 V AC (przewód).
- Odporność na warunki środowiskowe – Temperatura pracy od -25 do +85°C zachowuje elastyczność i wytrzymałość izolacji.
- Trwały i elastyczny przewód PUR – Odporny na ścieranie, czynniki chemiczne, oleje, promieniowanie UV oraz płomienie.

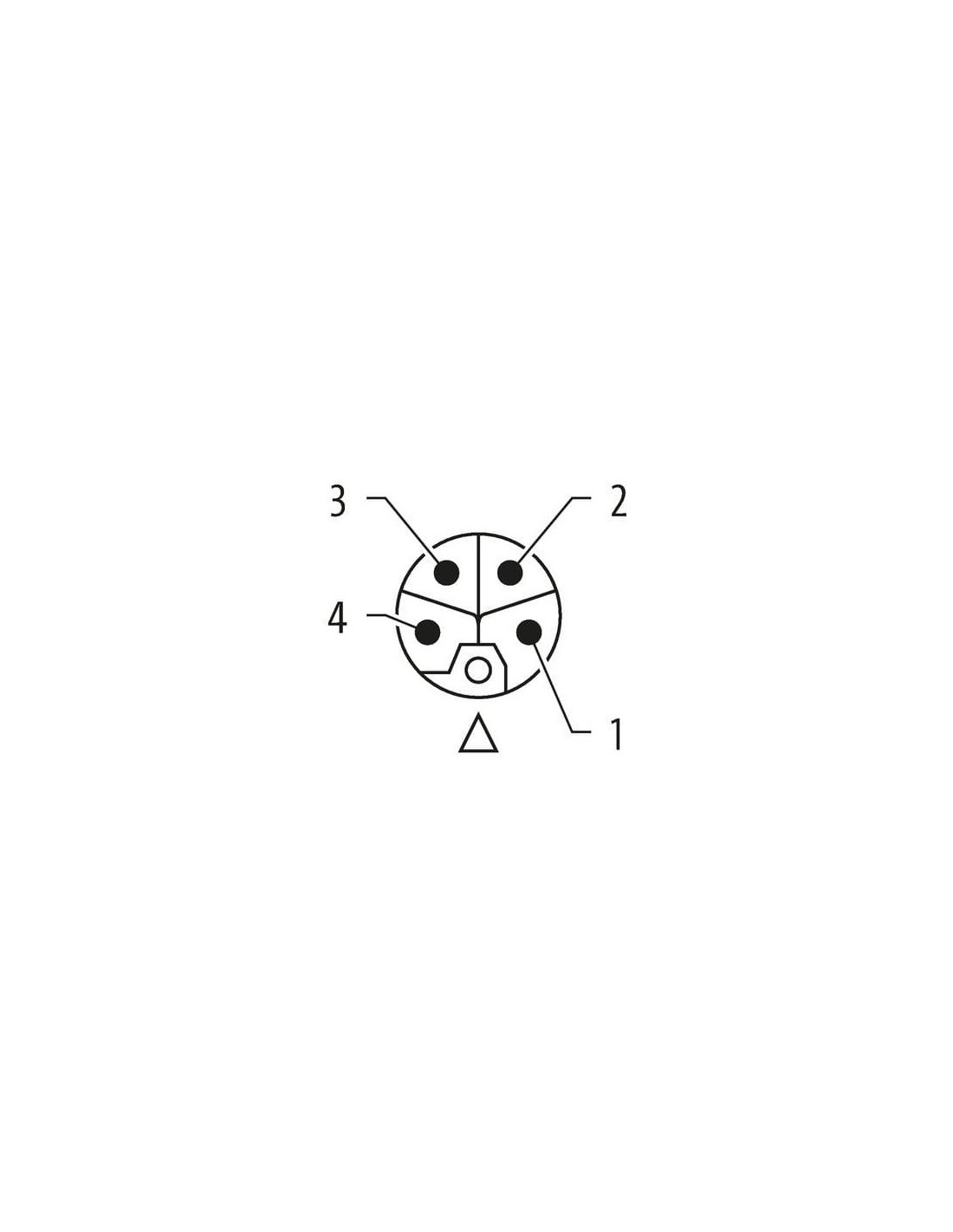

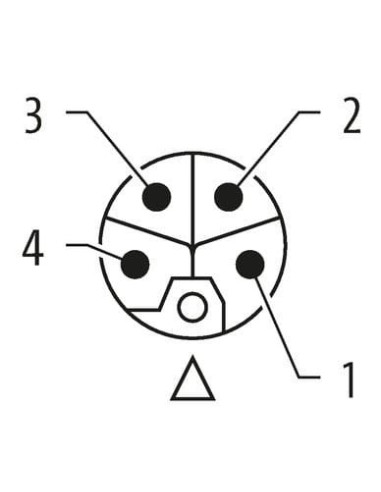

Typowa budowa i pinout złącza M12 Power
Złącza M12 L-kodowane 4-pin posiadają standardową numerację wyprowadzeń, co ułatwia integrację z szeroką gamą urządzeń sterowniczych i zasilających.
- Pin 1 – BN (brązowy)
- Pin 2 – WH (biały)
- Pin 3 – BU (niebieski)
- Pin 4 – BK (czarny)
Solidność kabla i bezpieczeństwo instalacji
Przewód o przekroju 4 x 1,5 mm², z izolacją PP i płaszczem PUR zapewnia odporność na wielokrotne zginanie (do 5 milionów cykli), skręcanie oraz intensywny ruch w prowadnikach kablowych – kluczowe cechy dla instalacji ruchomych w przemyśle. Kabel jest również bezołowiowy, wolny od kadmu, FCKW, halogenów i silikonu, co czyni go przyjaznym dla środowiska.
Normy i certyfikaty
- Norma produktu: IEC 61076-2-111
- Certyfikat: cURus
- Spełnia wymagania dotyczące odporności UV, ogniotrwałości (UL 1581, IEC 60332-2-2) oraz odporności chemicznej.
Możliwości wykorzystania i elastyczność długości
Produkt umożliwia indywidualny dobór długości kabla oraz różnorodność zastosowań dzięki prostemu systemowi montażu. Możliwość zamówienia innych długości przewodów pozwala dopasować złącze do konkretnych potrzeb każdej instalacji.
Szybki i bezpieczny przesył energii z konektorem M12 Power L-kodowanym 4-pin to gwarancja niezawodności, bezpieczeństwa oraz długotrwałej pracy w nawet najbardziej wymagających warunkach przemysłowych.
