Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

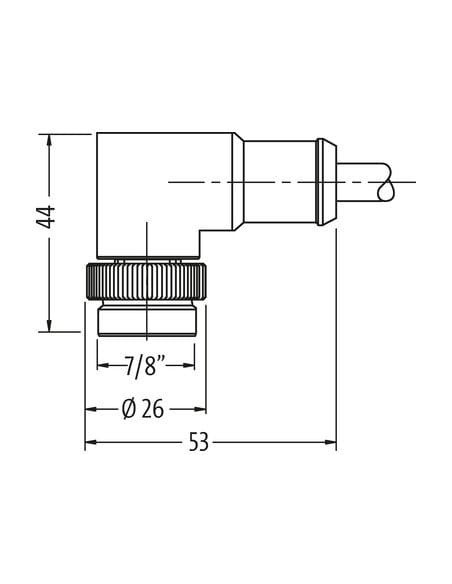

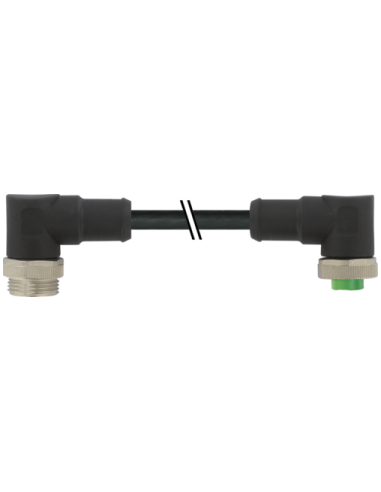

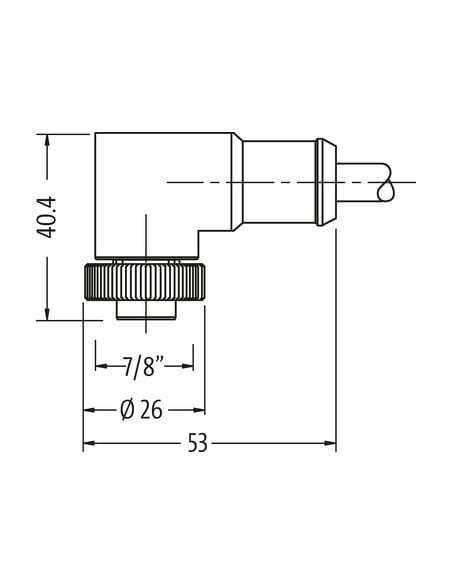

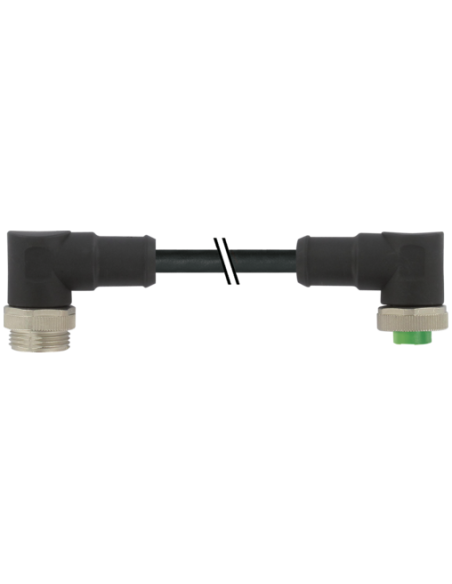

Konektor Mini 7/8" męski 90°/ żeński 90° 5-pinowy z kablem 5 m – kod produktu 7700-A5A31-UMD0500
Konektor Mini 7/8" męski pod kątem 90° do żeńskiego 90° to wytrzymały przewód połączeniowy elektroenergetyczny, który znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach maszyn oraz systemach zasilania. Dzięki swojej konstrukcji umożliwia niezawodne i łatwe połączenia w trudnych warunkach środowiskowych oraz na ograniczonej przestrzeni montażowej.
Zastosowanie konektora Mini 7/8" – Przemysł, Automatyka, Bezpieczeństwo
Konektory typu 7/8" są powszechnie wykorzystywane w zasilaniu maszyn przemysłowych, urządzeń automatyki, rozdzielnic elektrycznych oraz czujników i siłowników. Dzięki kątowej wersji męskiej i żeńskiej 90° idealnie sprawdzają się w miejscach o ograniczonej przestrzeni, co pozwala na wygodne prowadzenie przewodów.
- Bezproblemowa instalacja – wersja kątowa 90° umożliwia łatwy montaż nawet w trudno dostępnych miejscach
- Wysoka odporność chemiczna i mechaniczna – obudowa z PUR zapewnia doskonałą ochronę przed olejami i substancjami chemicznymi
- Wysoka szczelność – stopień ochrony IP68 zapewnia całkowitą ochronę przed kurzem i zanurzeniem w wodzie
- Wszechstronność zastosowania dzięki 5-przewodowej konstrukcji z żyłami 1,5 mm²
- Bezpieczne zasilanie – projektowany na napięcie do 600 V oraz prąd do 9 A na styk
Budowa i zalety techniczne konektora 7/8" 5P 90°/90°
Konektor został wyposażony w kabel o długości 5 m wykonany z wytrzymałego PUR, co gwarantuje odporność na czynniki mechaniczne, ścieranie i długotrwałe użytkowanie w ruchu (do 5 milionów cykli gięcia). 5 żył o przekroju 1,5 mm² umożliwia przesył energii i sygnałów w skomplikowanych instalacjach przemysłowych.
Złącza męskie i żeńskie posiadają standardowy gwint 7/8", co ułatwia kompatybilność z większością urządzeń i systemów elektrycznych. Solidna blokada z powłoką niklowaną oraz zabezpieczenie przeciwwstrząsowe gwarantują stabilność połączenia nawet w wymagających zastosowaniach przemysłowych.
Parametry pracy i środowiska – Gdzie stosować?
- Praca w skrajnych temperaturach: zakres temperatur roboczych od -25°C do 80°C (kabel: od -50°C do 80°C przy instalacji stałej)
- Instalacje zewnętrzne i wewnętrzne – pełna odporność na wodę, pył, oleje i benzynę
- Systemy wymagające wysokiej trwałości mechanicznej, m.in. automatyczne linie produkcyjne, robotyka, maszyny CNC, transport i logistyka
- Przemysł spożywczy, farmaceutyczny i chemiczny – tam, gdzie wymagana jest odporność materiału na agresywne czynniki chemiczne
Podłączenie, schemat, ułatwiona instalacja

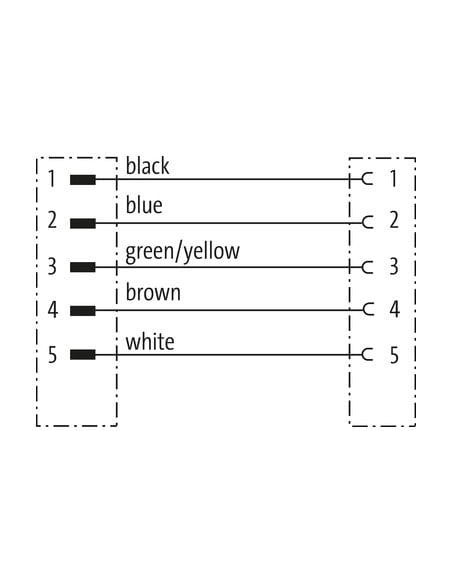

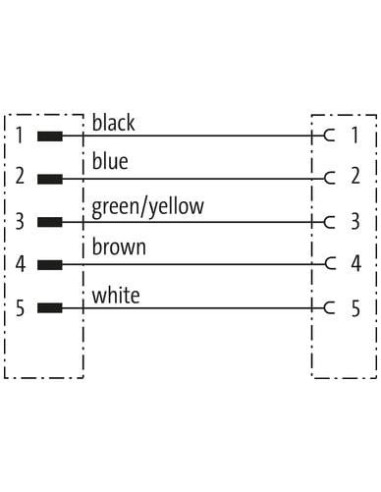

Przewody są oznaczone kolorami: czarny, niebieski, zielono-żółty, brązowy i biały, co ułatwia szybkie i bezbłędne wykonanie podłączenia według schematu. Klucz SW24 pozwala na pewny montaż i dokręcenie złączy, zapewniając szczelność na poziomie IP68.
- Odporny na płomień wg IEC 60332-2-2, UL 1581 (FT2, § 1090 i § 1100)
- Odporność na oleje zgodnie z DIN EN 60811-404
- Kabel przystosowany do pracy dynamicznej – gięcie, ruchome instalacje, C-track
Konektor Mini 7/8" 5P 90°/90° z kablem 5m – Podsumowanie
Konektor Mini 7/8” męski 90°/ żeński 90° (kod 7700-A5A31-UMD0500) to niezawodne rozwiązanie dla wymagających zastosowań przemysłowych i automatyki, zapewniające wytrzymałość, bezpieczeństwo oraz długą żywotność. Dzięki wysokiemu stopniowi ochrony, odporności na warunki zewnętrzne oraz elastyczności użytkowania, znajduje zastosowanie w wielu branżach przemysłu.
