Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

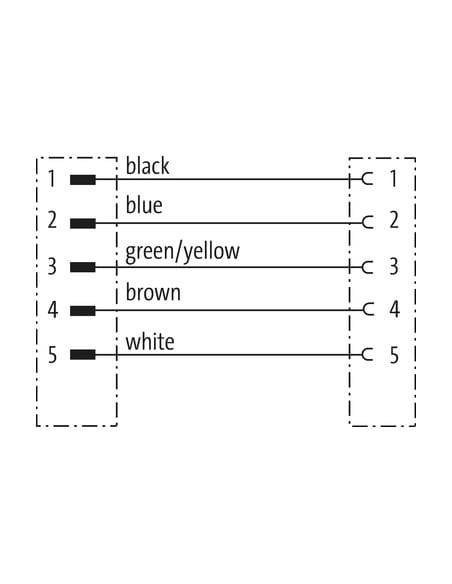

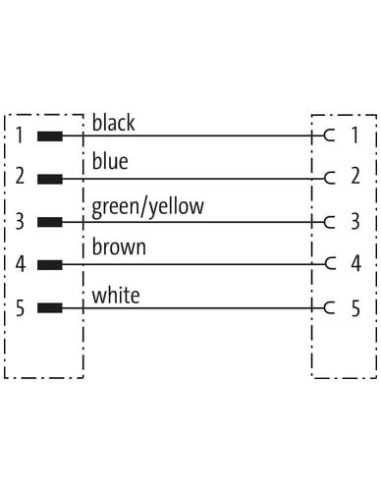

| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

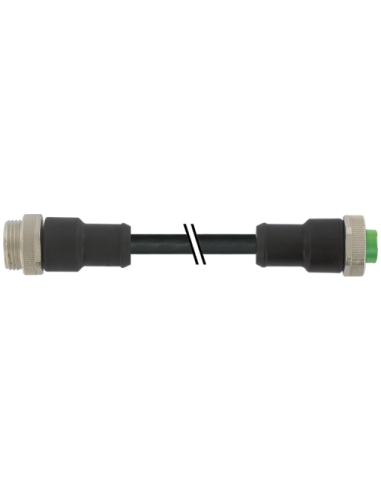

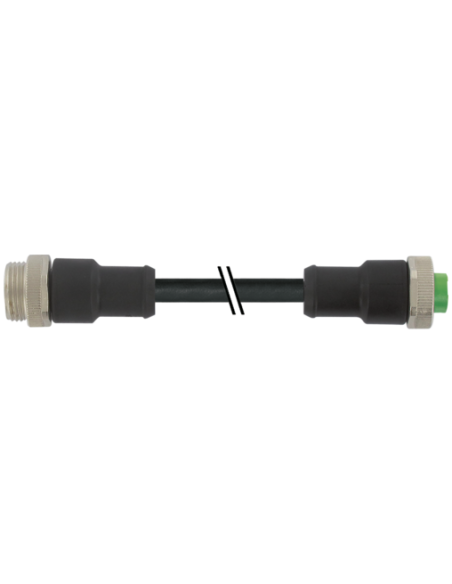

Konektor przemysłowy 7/8" męski – żeński, 5-pinowy, 3 m | Przewód zasilający do automatyki | 7700-A5A01-UMD0300
Konektor Mini 7/8" męski, prosty do złącza żeńskiego 7/8" prostego, to wytrzymały kabel elektroenergetyczny o długości 3 metrów, wyposażony w 5-pinowe złącza zgodne z międzynarodowymi standardami przemysłowymi. Zastosowane wysokiej jakości materiały zapewniają odporność na działanie olejów, chemikaliów oraz uszkodzenia mechaniczne, co czyni ten produkt szczególnie przydatnym w wymagających środowiskach pracy.
Główne zalety i zastosowania konektora 7/8" 5-pinowego
Konektory 7/8" stanowią niezawodne rozwiązanie do przesyłu zasilania w systemach automatyki przemysłowej i maszynowej. Służą między innymi do:
- Podłączania rozdzielnic i paneli sterowania,
- Zasilania komponentów maszyn i urządzeń,
- Integracji z sensorami, przetwornikami i modułami wejść/wyjść (I/O),
- Łączenia urządzeń w układach transportowych i produkcyjnych.
Stopień ochrony IP68 gwarantuje pełną szczelność konektora nawet w warunkach długotrwałego zanurzenia oraz wysokiej wilgotności, dzięki czemu jest on idealny do pracy w środowiskach przemysłowych, wodnych i zewnętrznych. Mocna blokada gwintowana zapewnia bezpieczeństwo połączenia oraz zabezpieczenie przed drganiami i rozłączeniem.
Konstrukcja i bezpieczeństwo montażu – konektor Mini 7/8"
Konektor wyposażono w obudowę z tworzywa PUR i cynkowego odlewu ciśnieniowego. Zastosowany niklowany pierścień blokujący gwarantuje trwałość i odporność na korozję. Zaprojektowany gwint 7/8"-16 UN pozwala na szybki i pewny montaż przy użyciu klucza SW24 (zgodnie z rysunkiem technicznym).
Kabel przewodu osłonięty jest wysokiej jakości powłoką PUR, odporną na ścieranie i promieniowanie ultrafioletowe. Kolory żył: czarny, niebieski, zielono-żółty, brązowy, biały – ich rozmieszczenie oraz aplikacja są zgodne ze standardem przemysłowym. Połączenie spełnia wymagania odporności na zginanie (do 5 milionów cykli), dzięki czemu nadaje się zarówno do zastosowań stacjonarnych, jak i ruchomych.
Parametry techniczne i zgodność ze standardami
- Napięcie robocze: do 600 V AC/DC
- Prąd znamionowy: 9 A na styk
- Zakres temperatury pracy kabla: od -50°C do +80°C (praca stała); od -20°C do +80°C (praca w ruchu)
- Odporność płomieniowa: IEC 60332-2-2, UL 1581
- Odporność na oleje: DIN EN 60811-404
- Bardzo dobre właściwości mechaniczne – powłoka PUR odporna na oleje i ścieranie
- Średnica przewodu: 8,7 mm, liczba żył: 5, przekrój żyły: 1,5 mm²
Konektor Mini 7/8" męski – żeński znajduje zastosowanie w szafach sterowniczych, automatyce przemysłowej, robotyce, transporcie i budowie maszyn. Uniwersalność oraz bogate możliwości zastosowań sprawiają, że jest niezastąpionym elementem w rozbudowie i serwisie instalacji elektrycznych oraz automatyki.
Produkt spełnia wymagania amerykańskiego rynku (USA), a także europejskich standardów bezpieczeństwa i jakości. Dzięki dużej dostępności innych długości możliwe jest dopasowanie przewodu do indywidualnych potrzeb aplikacji przemysłowych.
Polecamy także inne produkty z kategorii: Zasilanie »
