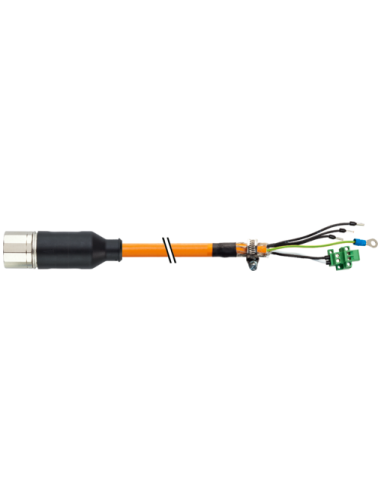

Kabel zasilający dla SINAMICS S120 i silników ze złączem M23

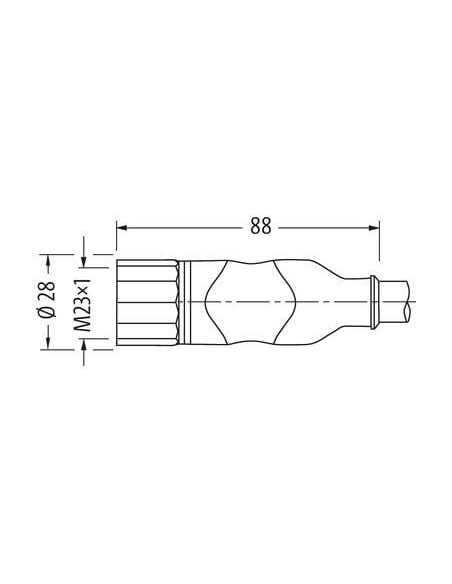

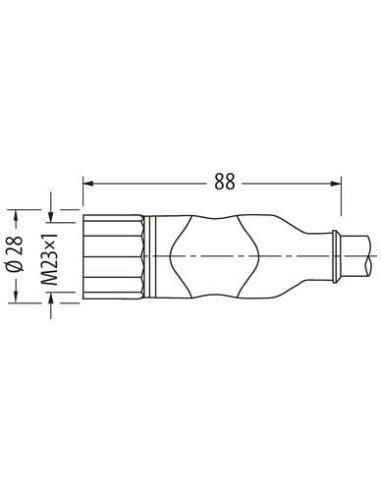

Żeński prosty – wstępnie zarobiony

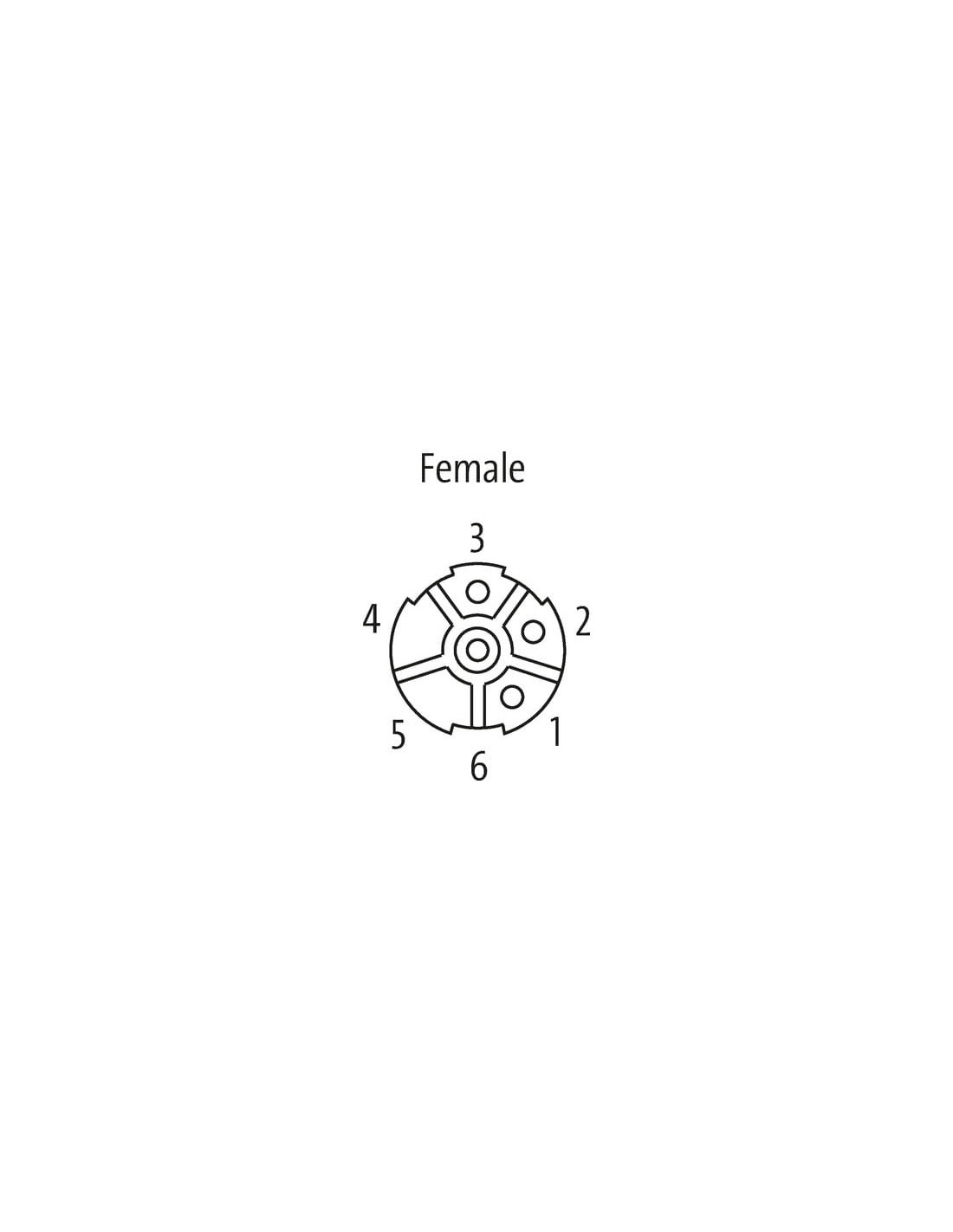

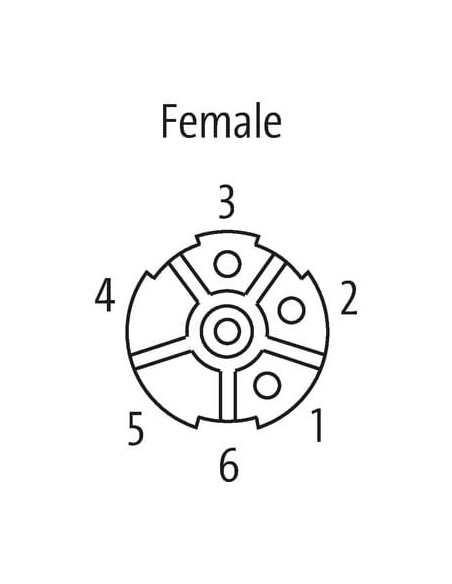

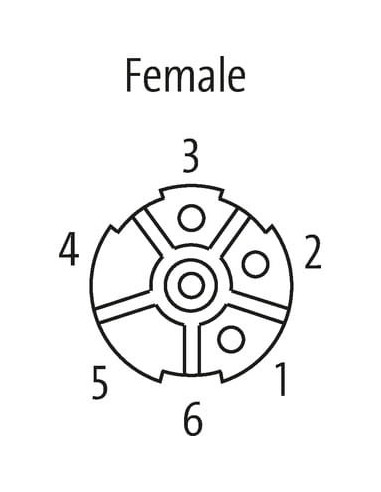

M23, 6-pinów
4 pinów zajętych
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Żyły zasilające: 12 A (1.5 mm²), 15 A (2.5 mm²); żyły hamujące: 5 A (1.5 mm²)
| Długość kabla | 10 m |
| Moment obrotowy | 2 Nm |
| Family construction form | M23 |
| Gwint | M23 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16 mm |
| Rozwartość klucza | SW27 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 630 V |
| Napięcie robocze DC maks. | 630 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | PUR |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny W/L3/D/L-, czarny U/L1/C/L+, czarny V/L2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 869 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fiber tape, Fleece |
| Filler | tak |
| wire arrangement | czarny W/L3/D/L-, czarny U/L1/C/L+, czarny V/L2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 183,7 g/m |
| Materiał płaszcz | PVC |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation (Power) | TPM |
| Outer diameter wire insulation (Power) | 3 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezsilikonowe |
| Printing colour wire insulation (Power) | biały (czarna izolacja) |
| Liczba żył (zasilanie) | 4 |
| Amount strands wire (Power) | 50 |
| Diameter of single wires (Power) | 0,25 mm |
| Wire conductor cross section (Power) | 2,5 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Current carrying capacity min. wire (Power) | 20,8 A |
| Electrical resistance coating wire (Power) | 8 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 4 kV @ 60 s |
| Rezystancja izolacji | 10 MΩ × km |
| Electrical capacity line constant (wire - shield) (power) | 250000 pF/km |
| Electrical capacity line constant (wire - wire) (power) | 150000 pF/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 18 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 0,5 m/s @ 25 °C |
| Skręcanie | ± 30 °/m |
Kabel serwo M23 7000-PS205-8691000 – zasilanie dla SINAMICS S120 i silników z łączem M23
Kabel serwo M23 7000-PS205-8691000 to wysokiej jakości przewód zasilający, przeznaczony do zaawansowanych systemów automatyki przemysłowej, w szczególności do pracy z przemiennikami częstotliwości SINAMICS S120 oraz silnikami wyposażonymi w złącze M23. Wersja z prostym, żeńskim złączem M23 umożliwia szybkie i pewne podłączenie, a precyzyjne wykonanie końcówek pozwala na błyskawiczną instalację w wymagających warunkach przemysłowych.
Najważniejsze cechy i zalety kabla M23 SINAMICS S120
- Kompatybilność ze sterowaniem SINAMICS S120 oraz silnikami z gniazdem M23 – zapewnia niezawodny transfer energii oraz wysoką niezawodność komunikacji.
- Wysoki stopień ochrony – zgodność z normami IP65 oraz IP67 gwarantuje odporność na pył, wodę oraz trudne warunki środowiskowe.
- Wytrzymałość na czynniki chemiczne i oleje – obudowa z tworzywa PUR jest odporna na środki smarne, agresywne media oraz uszkodzenia mechaniczne.
- Ekranowanie kabla – wysokiej jakości oplot miedziany (pokryty cyną) zapewnia skuteczne zabezpieczenie przed zakłóceniami elektromagnetycznymi.
- Elastyczność montażu – przewód dostępny w uzgodnionych długościach, wytrzymały na zginanie, przystosowany do montażu w prowadnicach kablowych (C-track).
- Szybka identyfikacja przewodów – wyraźne oznaczenie kolorystyczne żył ułatwia prawidłowe podłączenie i konserwację.
Zastosowania kabla serwo z łączem M23
Kabel serwo M23 znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych, centrach obróbczych CNC, robotyce, automatyce przemysłowej oraz w aplikacjach, gdzie wymagana jest niezawodność oraz ochrona transmisji danych i zasilania napędów. Doskonale sprawdza się w środowiskach o podwyższonej wilgotności, zapyleniu czy obecności olejów i chemikaliów.
- Systemy automatyki i robotyki
- Przemienniki częstotliwości i serwonapędy
- Maszyny CNC i linie montażowe
- Układy transportowe i podnośniki
- Zaawansowane systemy sterowania w przemyśle spożywczym i chemicznym
Zaawansowana konstrukcja i odporność mechaniczna
Kabel wyposażony jest w złącze M23 wykonane z niklowanego mosiądzu oraz wysokiej jakości powłokę PUR, co gwarantuje odporność na uszkodzenia, ścieranie oraz wpływ czynników środowiskowych. Wysoka jakość izolacji oraz odpowiednio dobrany przekrój żył pozwalają na bezpieczną i stabilną pracę nawet przy wysokich obciążeniach prądowych. Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości oraz posiada certyfikat cURus.
Bezawaryjna praca w wymagających warunkach
Kabel serwo M23 dzięki swojemu wykonaniu z materiałów wolnych od ołowiu, silikonów i FCKW, jest bezpieczny dla środowiska oraz nie wpływa negatywnie na instalacje przemysłowe. Temperatura pracy w stałych aplikacjach dochodzi do 80°C, a elastyczność przewodu zapewnia długą żywotność nawet przy wielu cyklach zginania i dużej dynamice ruchu.
Kabel z gotowymi końcówkami – szybka i łatwa instalacja
Precyzyjna obróbka końcówek oraz wysokiej jakości komponenty znacząco skracają czas instalacji, minimalizując ryzyko błędów połączeń elektrycznych. Produkt dedykowany jest do zastosowań, gdzie liczy się niezawodność i pewność przesyłu energii w automatyce i napędach przemysłowych.
