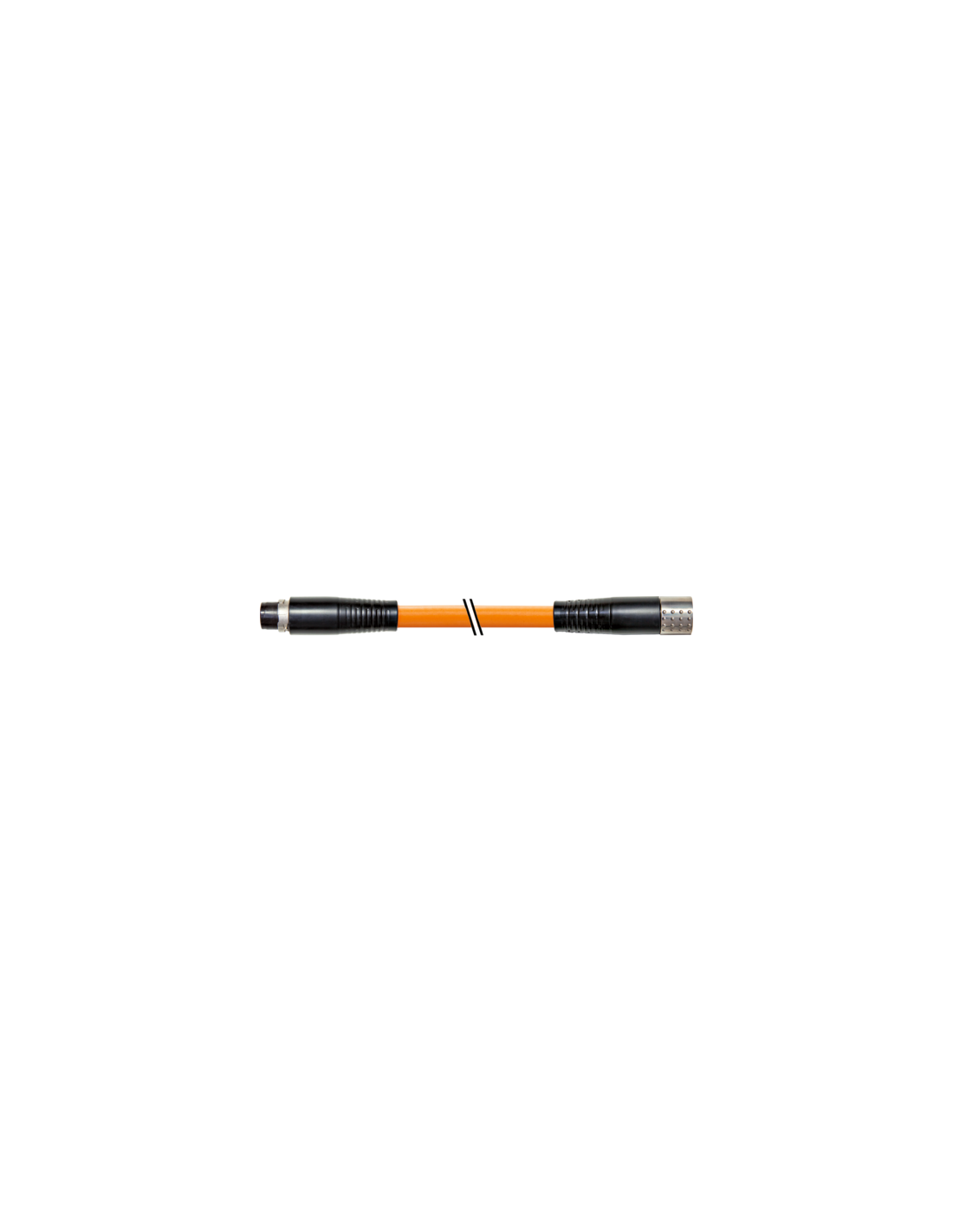

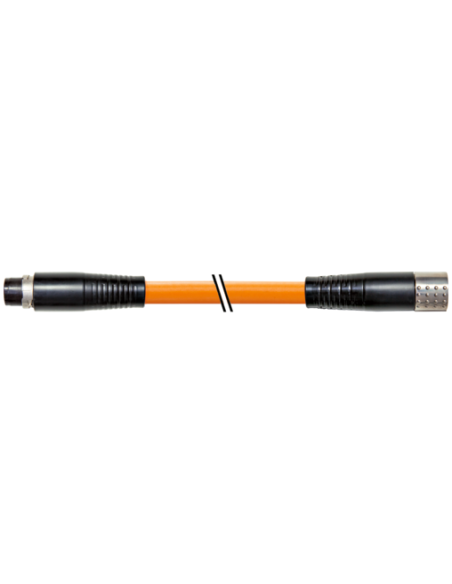

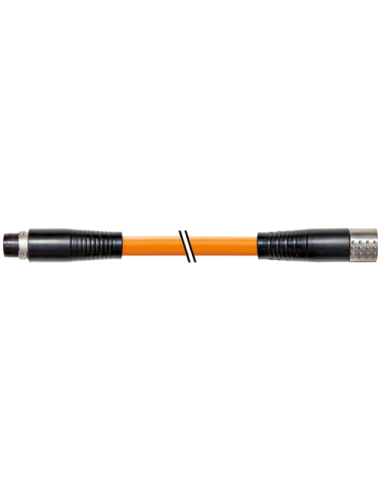

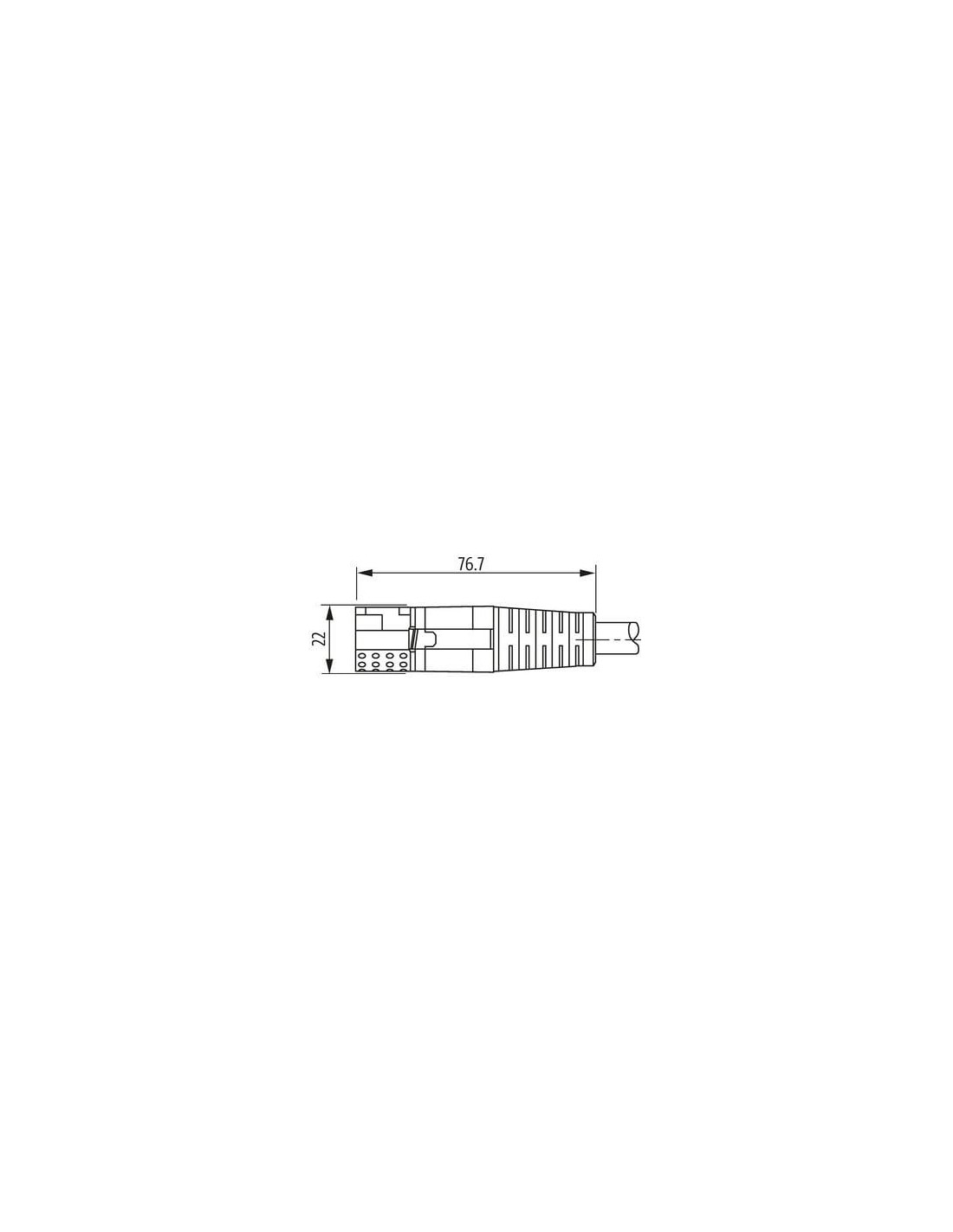

Męski prosty – żeński proste
MQ15, 6-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

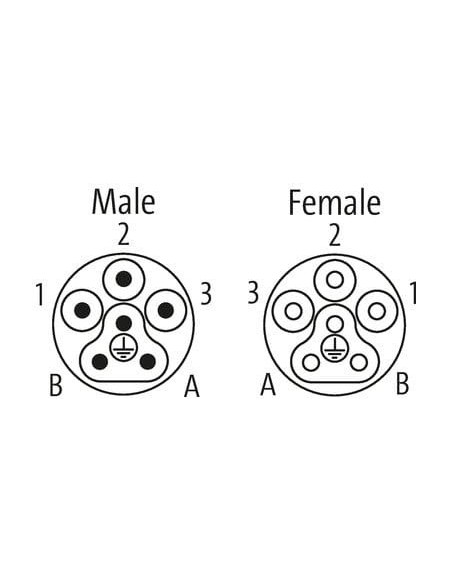

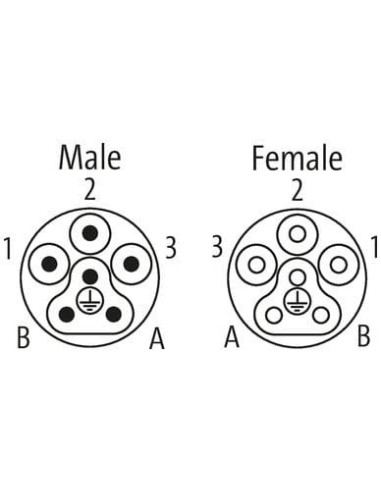

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

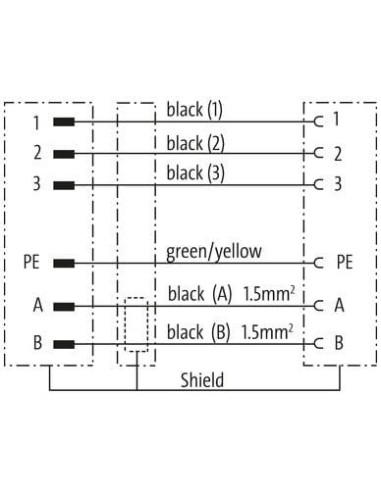

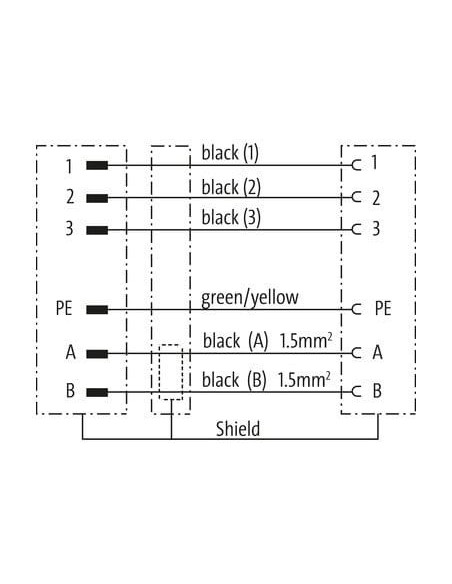

| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |
MQ15-X-Power 0° – Przewód złączy ekranowanych 6-pin, kod produktu 7000-P8341-P110500
MQ15-X-Power 0° to profesjonalne, 6-pinowe przewody złączy ekranowanych, przeznaczone do zastosowań przemysłowych, umożliwiające łączenie urządzeń i komponentów w wymagających warunkach środowiskowych.
Charakterystyka techniczna złącza MQ15-X-Power
Złącza MQ15 typu męskiego i żeńskiego, wyposażone w odpowiadające im pinouty, gwarantują pewność połączenia oraz wysoką niezawodność transmisji sygnału i zasilania. Zastosowany ekranowany przewód zwiększa ochronę przed zakłóceniami elektromagnetycznymi.
- 6-pinowa konfiguracja – zgodna ze schematem kablowania, dedykowana do przesyłu zasilania i sygnału.
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i wilgocią, umożliwiające stosowanie w trudnych warunkach przemysłowych.
- Wytrzymała obudowa z tworzywa sztucznego – dobra odporność chemiczna oraz na działanie olejów.
- Złącze z zamknięciem bagnetowym – szybki i bezpieczny montaż.
- Posrebrzane styki – poprawiona przewodność, niezawodność kontaktów.
- Brak diody LED wskaźnika stanu – uproszczona obsługa i mniejsze ryzyko uszkodzenia w wymagających aplikacjach.
Parametry przewodu MQ15-X-Power 0°
Przewód o długości 5 m z wysokiej jakości płaszczem PUR, dedykowany do pracy w szerokim zakresie temperatur od -25°C do +80°C, charakteryzuje się dużą wytrzymałością mechaniczną oraz odpornością na czynniki zewnętrzne:
- Konstrukcja skrętki klasy 5 – gwarantuje elastyczność i długą żywotność.
- Zaawansowane ekranowanie (oplot miedziany) – skuteczna ochrona transmisji przed zakłóceniami.
- Wytrzymałość na płomienie i oleje – zgodność z normami UL i IEC oraz wymogami przemysłowymi.
- Żyły z miedzi – wysoka przewodność, niska rezystancja.
- Przewód pomarańczowy – zwiększona czytelność instalacji i bezpieczeństwo pracy.
Zastosowanie i możliwości wykorzystania złączy MQ15-X-Power
Złącza MQ15-X-Power 0° przeznaczone są do stosowania w przemyśle maszynowym, automatyce przemysłowej oraz wszędzie tam, gdzie wymagane jest stabilne połączenie z dużą odpornością na uszkodzenia mechaniczne i działanie czynników zewnętrznych.
- Systemy napędowe i zasilające
- Instalacje maszyn i urządzeń przemysłowych
- Automatyka produkcyjna i sterowanie
- Aplikacje wymagające podwyższonej ochrony przeciwzakłóceniowej
- Rozwiązania w środowiskach narażonych na wibracje, pył i wilgoć
Korzyści wynikające z zastosowania przewodu ekranowanego MQ15-X-Power
Wykorzystanie złączy MQ15-X-Power pozwala na:
- Zwiększenie bezpieczeństwa połączeń dzięki wysokiej szczelności i solidności mechanizmu zamykania.
- Redukcję zakłóceń sygnału dzięki zastosowanej technologii ekranowania.
- Możliwość pracy w wymagających warunkach przemysłowych dzięki wyjątkowej odporności na oleje, chemikalia i uszkodzenia mechaniczne.
- Długą żywotność produktu – przewód zachowuje swoje właściwości nawet po wielu cyklach zgięcia i w intensywnie eksploatowanych instalacjach.
MQ15-X-Power męski 0°/MQ15-X-Power żeński 0° to sprawdzone rozwiązanie wszędzie tam, gdzie wymagana jest solidność połączenia, trwałość oraz niezawodność w przesyle mocy i sygnałów sterujących.
