Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

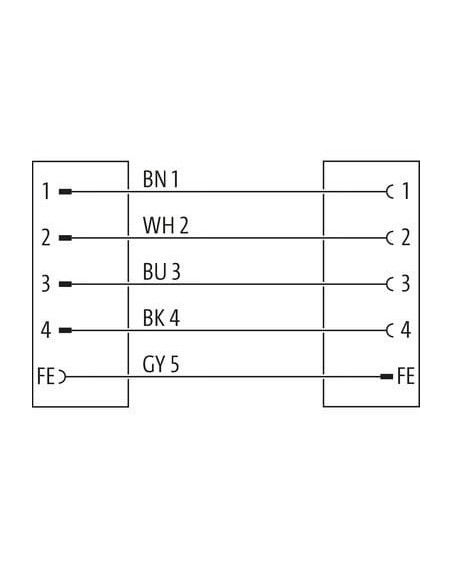

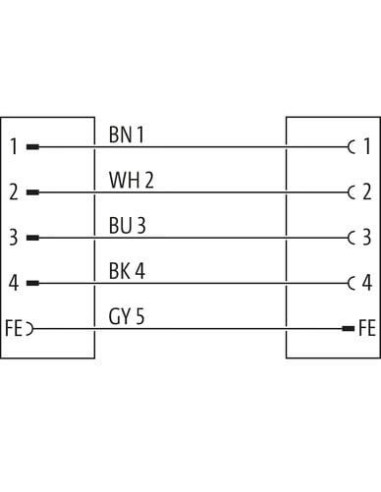

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

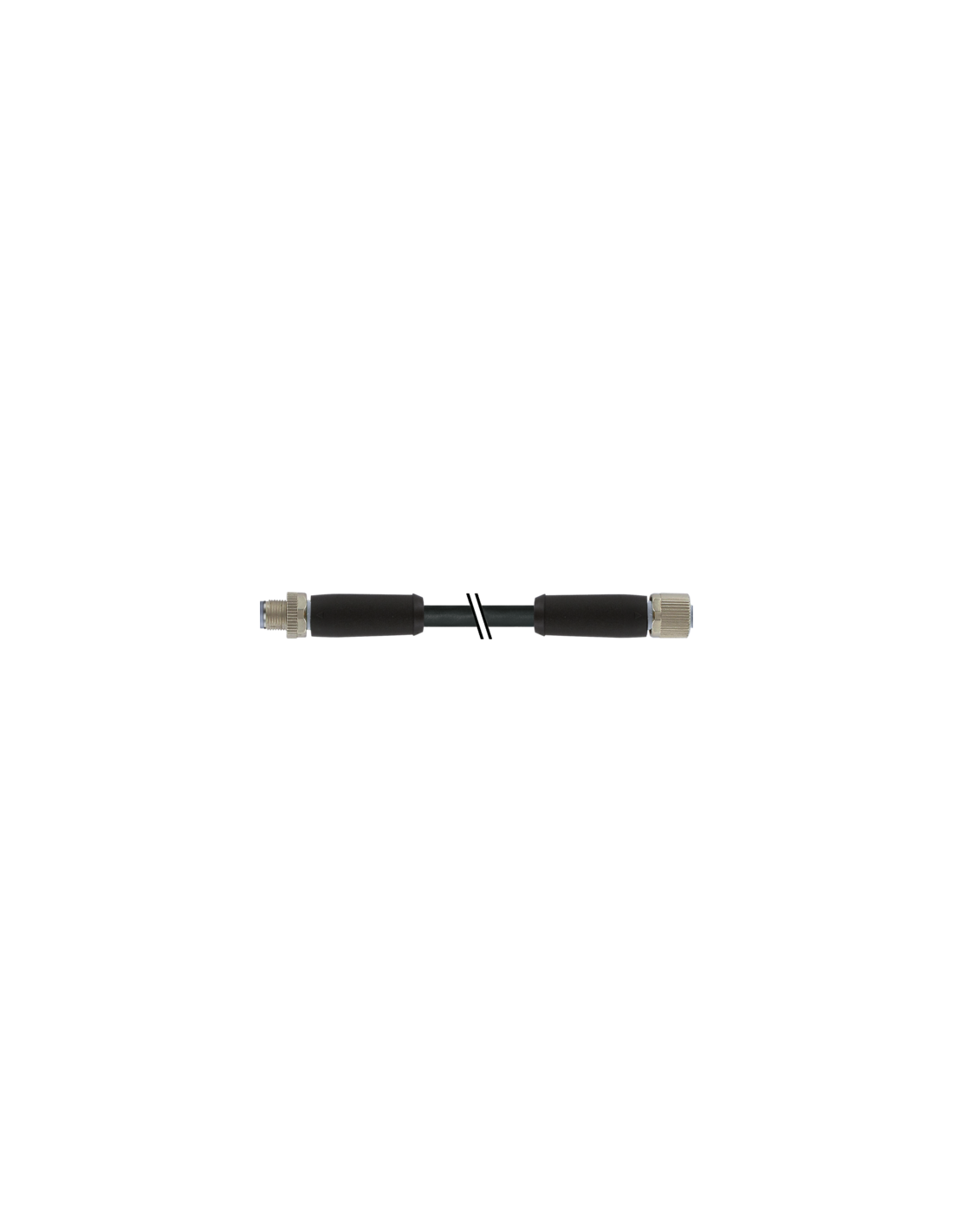

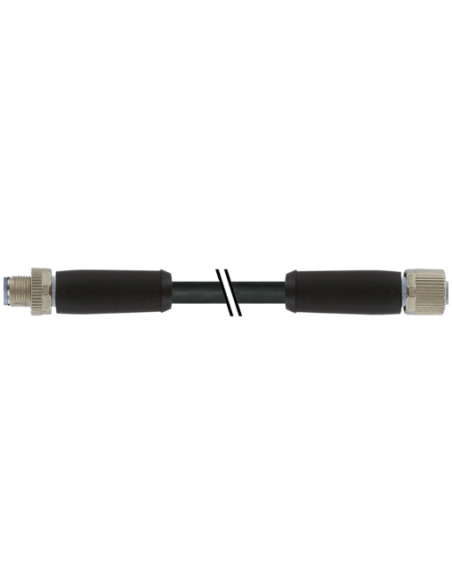

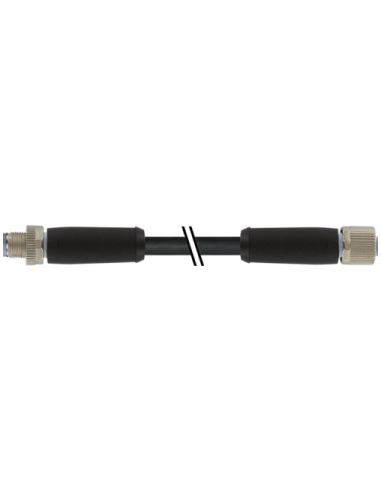

Konektor M12 Power L-kod – przewód zasilający do zastosowań przemysłowych
Konektor M12 Power L-kod to wysokiej jakości przewód z dwoma prostymi złączami (męskim i żeńskim) w standardzie M12 – 5-pinowym, zaprojektowany specjalnie do zasilania urządzeń automatyki w środowisku przemysłowym. To rozwiązanie umożliwia szybkie i pewne połączenie, gwarantując wysoką niezawodność działania nawet w najbardziej wymagających aplikacjach.
Zastosowanie konektora M12 L-kod – bezpieczeństwo i uniwersalność połączeń
Złącze M12 Power L-kod doskonale sprawdzi się wszędzie tam, gdzie kluczowa jest odporność na czynniki środowiskowe oraz duża obciążalność prądowa przy kompaktowych rozmiarach. Typowe zastosowania obejmują:
- Automatyka przemysłowa – zasilanie komponentów maszyn, sterowników PLC, modułów I/O
- Systemy transportu i logistyki – podłączanie napędów, siłowników, czujników oraz modułów zasilających
- Energetyka i instalacje rozdzielcze – wydajne i pewne zasilanie dla systemów wymagających ciągłej pracy
- Zastosowania mobilne – rozwiązania wymagające odporności mechanicznej oraz wysokiej klasy szczelności
Złącze posiada standard kodowania L (L-kod), dedykowane do przesyłania zasilania DC o wysokich prądach, co w praktyce pozwala na pewne podłączenie urządzeń wymagających do 16 A na styk oraz napięcia pracy do 63 V DC.
Wysoka odporność – trwała konstrukcja i zaawansowana ochrona
Złącze cechuje się obudową z wytrzymałego tworzywa sztucznego (PUR) o wysokiej odporności mechanicznej, chemicznej oraz na oleje. Osłona metalowa (wykonana z niklowanego odlewu cynkowego) zapewnia trwałość i zabezpieczenie przed uszkodzeniami.
- Stopień ochrony IP65/IP66K/IP67 – gwarantuje odporność na pyły i wilgoć w warunkach przemysłowych
- Odporność na skrajne temperatury pracy od -25°C do 85°C dla konektora, od -50°C do 90°C dla kabla
- Przewód PUR – wysoce elastyczny, odporny na oleje, płomienie, promieniowanie UV, skręcanie oraz liczne cykle zginania w dynamicznych zastosowaniach (np. w prowadnikach kablowych, zrobotyzowanych liniach produkcyjnych)
- Pozłacane styki – zapewniają pewne przewodnictwo i odporność na utlenianie
Specyfikacja techniczna przewodu M12 Power 5x2,5 mm²
Zastosowany przewód składa się z 5 żył (2,5 mm² każda), co umożliwia przesyłanie wysokich prądów. Elastyczny oplot gwarantuje długą żywotność nawet przy intensywnej eksploatacji.
- Długość przewodu: 5 m (inne długości dostępne na zamówienie)
- Bardzo duża elastyczność oraz kadmowo- i halogenowo-wolna izolacja
- Oznaczenie przewodów: brązowy, biały, niebieski, czarny, szary
- Wytrzymałość na skręcanie i zginanie: przystosowany do pracy w prowadnikach kablowych oraz aplikacjach ruchomych (do 5 milionów cykli)
Zalety i funkcjonalność złącza M12 Power L-kod
Konektor M12 Power L-kod zapewnia szybki, standaryzowany i łatwy montaż – złącza są przygotowane do włożenia i przykręcenia (zalecany moment dokręcenia 0,6 Nm, klucz SW17). Specjalna opaska kodująca uniemożliwia błędne podpięcie, a oznaczenia kolorystyczne ułatwiają integrację z instalacją.
- Uniwersalność montażu – proste złącza w obu końcach
- Zabezpieczenie przeciwwstrząsowe – stabilne połączenie nawet w warunkach drgań oraz wibracji
- Standard IEC 61076-2-111 – gwarancja kompatybilności z innymi urządzeniami w systemie
Podsumowanie – Konektor M12 L-kod do wymagających aplikacji
Konektor M12 Power L-kod (7000-P4241-P340500) to niezawodne, bezpieczne i certyfikowane rozwiązanie dedykowane do przesyłu zasilania w aplikacjach przemysłowych. Łączy wysoką wytrzymałość mechaniczną, odporność chemiczną oraz prosty montaż, co pozwala na bezproblemową integrację z nowoczesnymi systemami automatyki.
