Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |

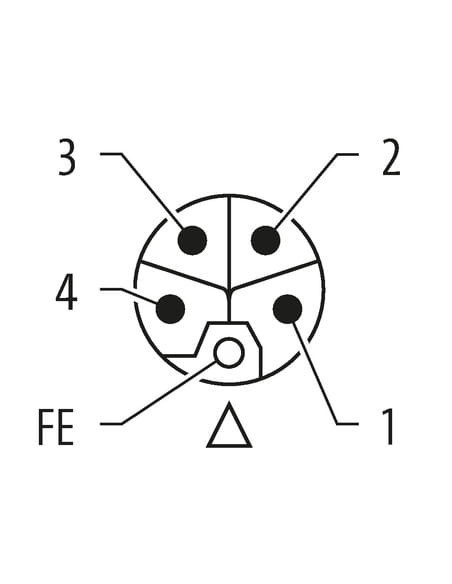

| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

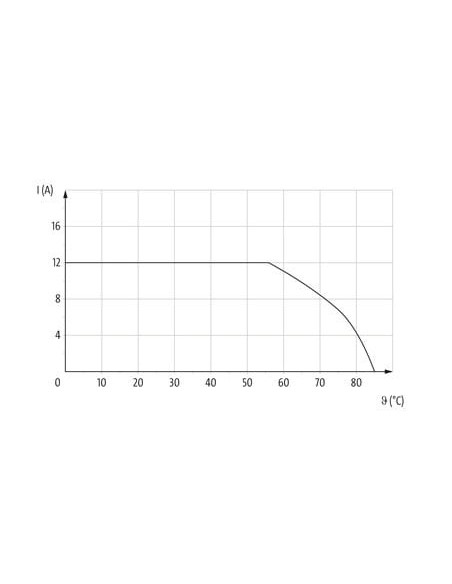

| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

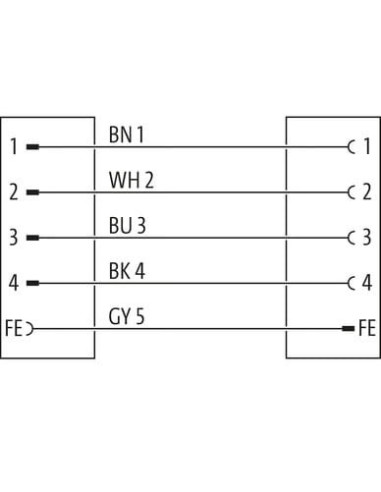

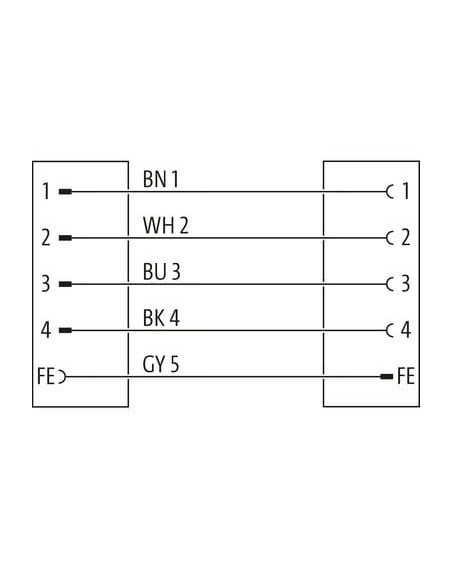

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

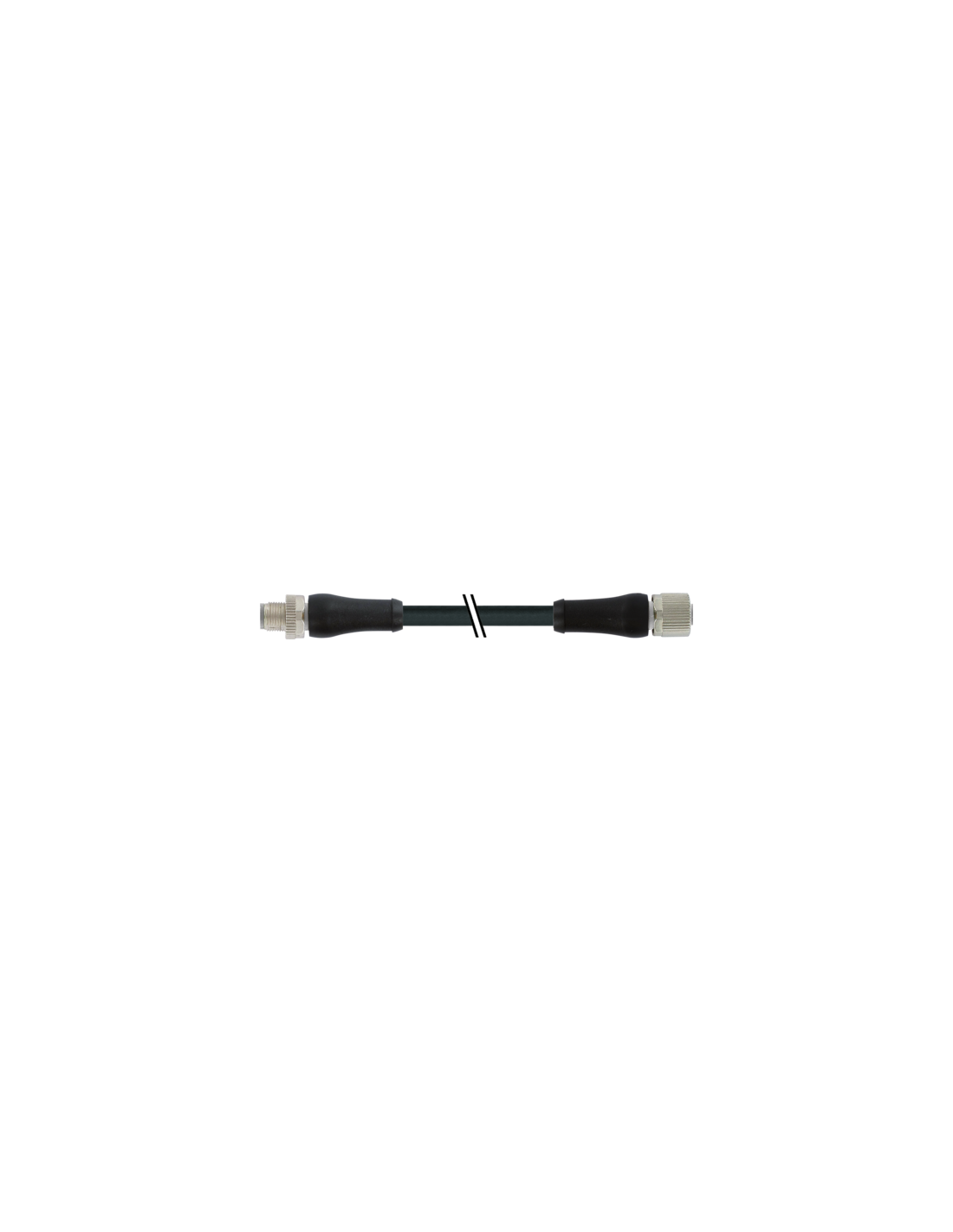

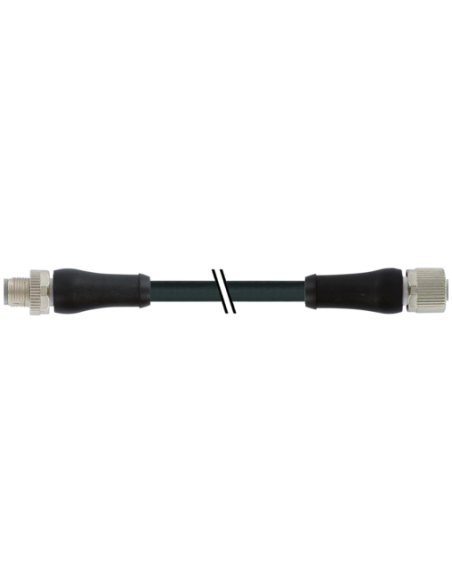

Konektor M12 Power L-kod 5-pinowy – przewód z wtykiem prostym męskim i żeńskim 0°
Konektor M12 Power L-kod męski 0° / żeński 0° – przewód o długości 0,3 m, to niezawodne rozwiązanie zasilające dla przemysłowych aplikacji automatyki. Złącze oznaczone kodem produktu 7000-P4241-P040030 jest powszechnie wykorzystywane w systemach wymagających wysokiej niezawodności połączeń oraz odporności na trudne warunki środowiskowe.
Przemysłowe złącze zasilające M12 – szeroki zakres zastosowań
Przewód z konektorem M12 Power L-kod 5-pin znajduje zastosowanie w układach automatyki przemysłowej, systemach zasilania maszyn oraz urządzeń, a także w rozdzielniach mocy i zaawansowanych liniach produkcyjnych. Wysoki stopień ochrony IP65/IP67 zapewnia odporność na wodę, pył i zabrudzenia, co sprawia, że produkt doskonale sprawdza się w trudnych warunkach pracy.
- Uniwersalne zastosowanie – zasilanie silników, siłowników, szaf sterowniczych oraz paneli operatorskich.
- Idealny do systemów automatyki – kompatybilny z urządzeniami wymagającymi szybkiego i trwałego połączenia energetycznego.
- Możliwość użycia w środowiskach o wysokiej wilgotności oraz w miejscach narażonych na kontakt z olejami lub chemikaliami.
Mocne strony konektora M12 Power L-kod
- Kodowanie L – dedykowane dla aplikacji przesyłu zasilania DC o wysokim natężeniu prądu, zwiększa bezpieczeństwo oraz eliminuje ryzyko pomyłek przy podłączaniu.
- 5 pozłacanych pinów – gwarantują niezawodny kontakt elektryczny oraz optymalną ochronę przed korozją.
- Materiał wykonania: trwały PUR oraz niklowane elementy metalowe zapewniają długowieczność i doskonałą odporność na uszkodzenia mechaniczne oraz środki chemiczne.
- Wyposażony w opaskę kodującą ułatwiającą montaż oraz odpowiednie dopasowanie do gniazd systemowych.
- Wysoka obciążalność prądowa – aż do 12A na styk, przy maksymalnym napięciu pracy DC do 63V, umożliwia bezpieczne zasilanie urządzeń o większej mocy.
- Niewielkie gabaryty – ułatwiają instalację oraz pozwalają na wykorzystanie w ograniczonych przestrzeniach montażowych.
Budowa i wygoda instalacji przemysłowej – M12 Power L-kod
Konektor M12 Power L-kod w wersji prostokątnej (0°) po stronie męskiej i żeńskiej umożliwia szybkie, pewne połączenie typu plug & play. Zastosowanie śruby zaciskowej M12 x 1 oraz szerokości klucza SW17 gwarantuje stabilność i odporność połączenia na wibracje oraz wstrząsy. Zabezpieczenie przeciwwstrząsowe pozwala na użytkowanie nawet w środowiskach o dużej dynamice pracy maszyn.
- Odporność temperaturowa – praca w zakresie od -25°C do 85°C (konektor) i od -50°C do 90°C (przewód) pozwala na szerokie zastosowanie w automatyce i energetyce.
- Kabel o konstrukcji PUR – odporny na UV, płomień, chemikalia, benzynę i oleje.
- Odpowiedni do systemów wymagających długotrwałej eksploatacji oraz intensywnych cykli zginania.
Montaż, bezpieczeństwo i niezawodność
Prosty montaż: Połączenie złącza odbywa się przez włożenie i dokręcenie, co gwarantuje szczelność oraz utrzymanie wysokiej klasy ochrony IP, pod warunkiem że złącza są właściwie połączone i zabezpieczone przed nadmiernymi siłami mechanicznymi. Odpowiednia konstrukcja eliminuje ryzyko rozłączenia podczas drgań czy intensywnego ruchu maszyn.
Zgodność z normą IEC 61076-2-111 oraz liczne certyfikaty (m.in. cURus) potwierdzają bezpieczeństwo użytkowania nawet w wymagających aplikacjach przemysłowych.
Przewód zasilający do automatyki – M12 Power, L-kod, 5-pin, 0,3 m
Produkt rekomendowany w miejscach, gdzie wymagana jest niezawodność połączenia, wysoka obciążalność prądowa oraz odporność na czynniki zewnętrzne. Sprawdza się w systemach napędowych, rozdzielniach maszyn, liniach produkcyjnych, robotyce oraz instalacjach energetycznych. Możliwość zamówienia innych długości kabli pozwala na dostosowanie złącza do indywidualnych potrzeb aplikacji.
