Męski prosty – żeński proste

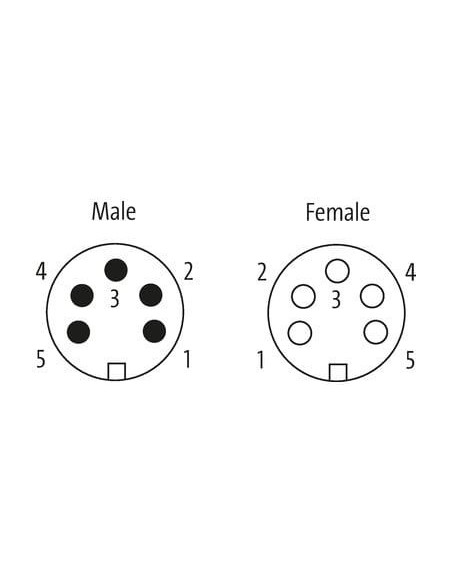

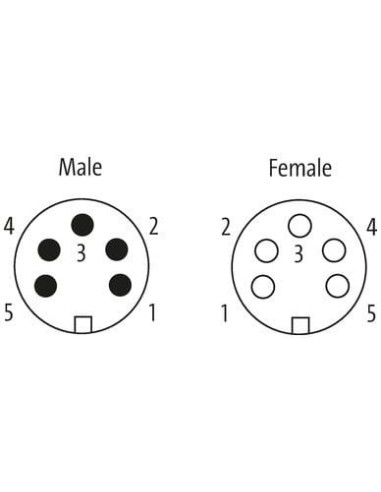

7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 8,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

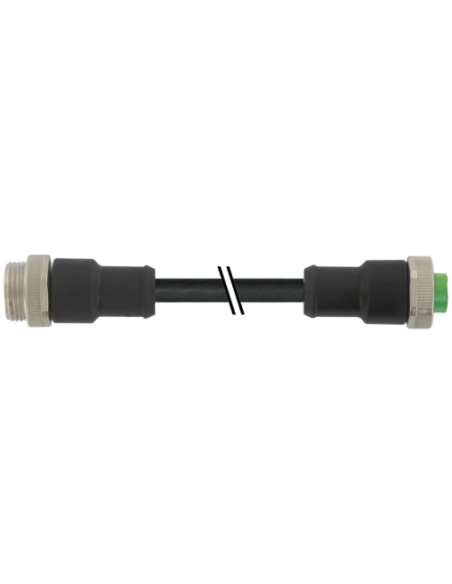

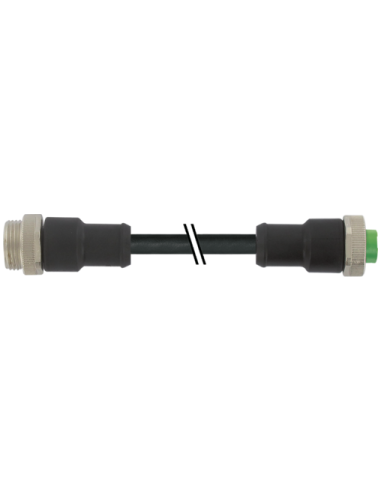

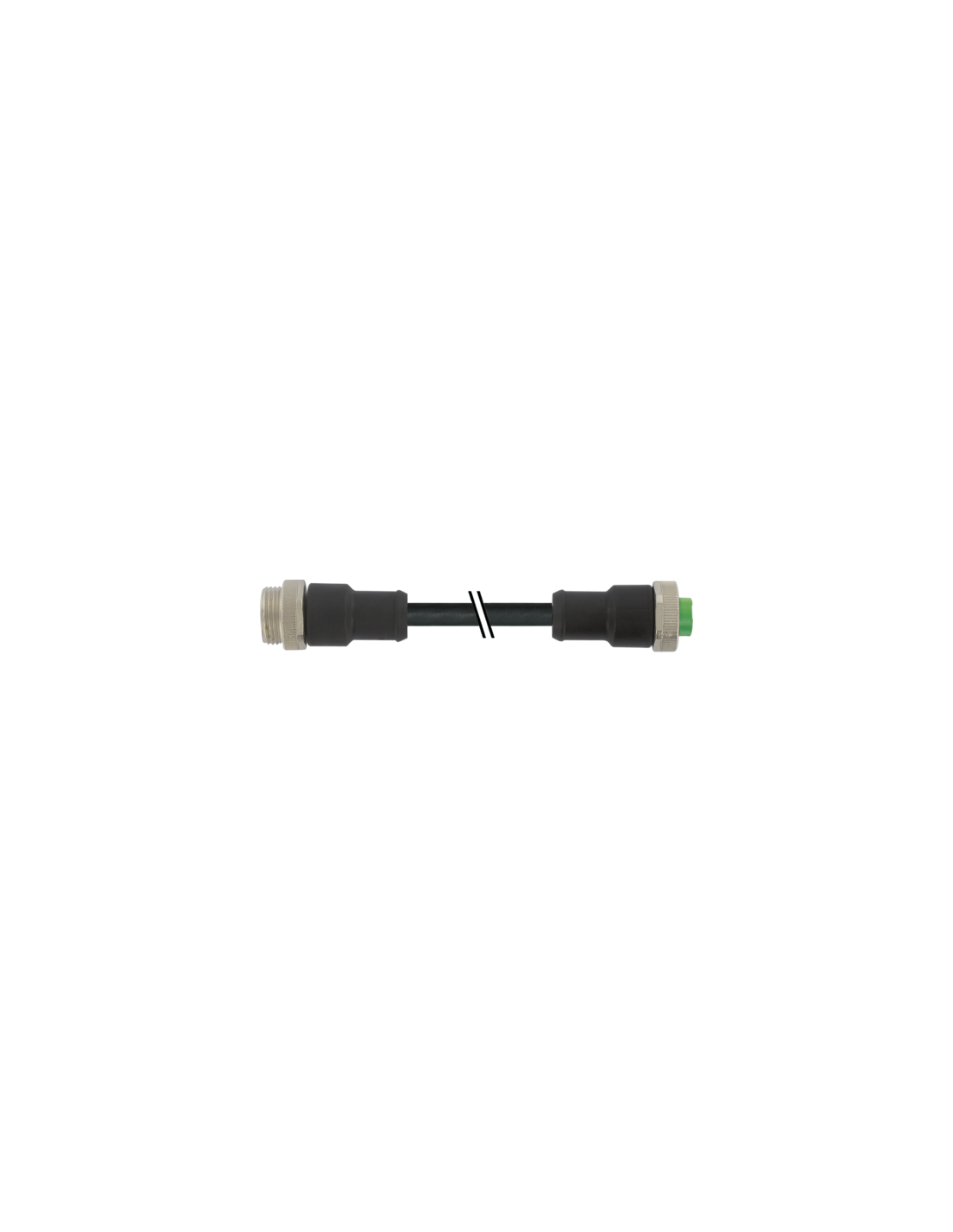

Przewód zasilający 7/8", 5-pinowy, wtyk prosty męski – wtyk prosty żeński 7700-A5A01-UMD0850
Przewód zasilający typu 7/8" 5-biegunowy z prostym złączem męskim oraz żeńskim to niezawodne rozwiązanie do przesyłu energii w aplikacjach przemysłowych. Produkt wykonany zgodnie z normami gwarantującymi trwałość i bezpieczeństwo, jest szeroko stosowany w branży automatyki przemysłowej, technologii maszyn oraz w instalacjach zasilających, które wymagają wysokiej odporności mechanicznej i chemicznej.
Zastosowania przewodu zasilającego 7/8" 5-pinowego
Kabel elektroenergetyczny 7700-A5A01-UMD0850 znajduje zastosowanie między innymi w:
- Automatyce przemysłowej – zasilanie urządzeń sterujących, czujników oraz modułów systemowych.
- Inżynierii maszyn – bezpieczne połączenia między komponentami maszyn i panelami sterowania.
- Systemach transportu wewnętrznego – szybka instalacja i pewność połączeń.
- Zastosowaniach w trudnych warunkach przemysłowych, gdzie wymagana jest odporność na działanie olejów, benzyn, chemikaliów oraz ochrona przed wnikaniem pyłów i wilgoci.
Cechy i zalety przewodu zasilającego 7/8" 7700-A5A01-UMD0850
- Wysoka odporność chemiczna i na oleje – obudowa i płaszcz wykonane z PUR zapewniają długotrwałą ochronę kabla.
- Stopień ochrony IP68 – gwarantuje szczelność w wymagających środowiskach pracy.
- Maksymalne napięcie robocze 600 V oraz prąd do 9 A umożliwiają szerokie zastosowanie w energetyce przemysłowej.
- Szybki i prosty montaż – złącza gwintowane 7/8" ułatwiają instalację i zapewniają pewność połączenia.
- Odpowiedni do pracy w szerokim zakresie temperatur (-25°C do +80°C, a przy stałym ułożeniu kabla nawet od -50°C do +80°C).
- Odporność na promieniowanie UV i płomień zgodna z normą IEC 60332-2-2 oraz normami UL (UL 1581 § 1100 FT2, UL 1581 § 1090).
Konstrukcja, budowa i bezpieczeństwo użytkowania

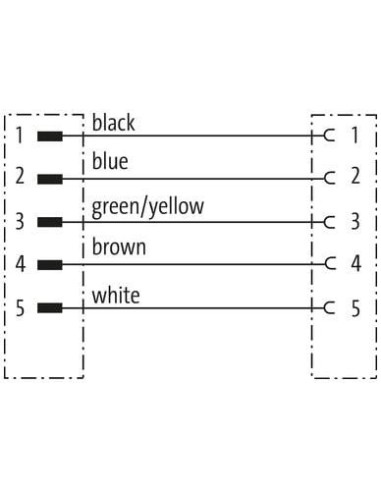

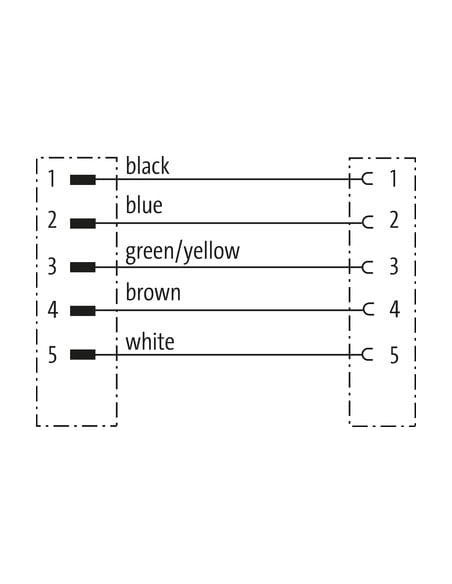

Kabel wyposażony jest w 5 oznaczonych kolorystycznie przewodów (czarny, niebieski, zielono-żółty, brązowy, biały), co ułatwia jego właściwe podłączenie według dokumentacji technicznej. Złącza posiadają powłokę niklowaną, która zapewnia odporność na korozję i trwałość mechaniczną.
Dodatkowym atutem jest odlewy ciśnieniowe z cynku zastosowane w blokadzie oraz niezwykle trwały materiał obudowy – PUR – odporny na rozciąganie, zginanie oraz intensywne użytkowanie (do 5 milionów cykli gięcia w aplikacjach C-track).
Bezpieczna instalacja i wytyczne montażowe
Przewód wyposażony jest w wygodne i pewne mocowanie. Zaleca się chronienie połączeń przed nadmiernymi obciążeniami mechanicznymi, na przykład za pomocą opasek kablowych. Przy instalacji należy przestrzegać odpowiednich promieni gięcia, aby nie wpłynąć negatywnie na szczelność IP oraz żywotność kabla.
Normy i certyfikaty – gwarancja jakości
Kabel spełnia restrykcyjne normy międzynarodowe dotyczące odporności na płomień, oleje i czynniki chemiczne. Zastosowanie wysokogatunkowych materiałów oraz precyzyjne wykonanie sprawiają, że jest to idealny przewód do realizacji wymagających zadań w nowoczesnej automatyce.
