Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 50 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

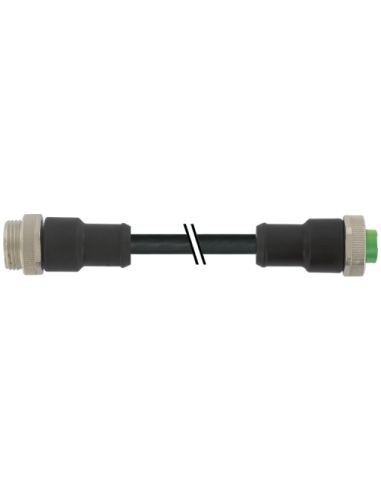

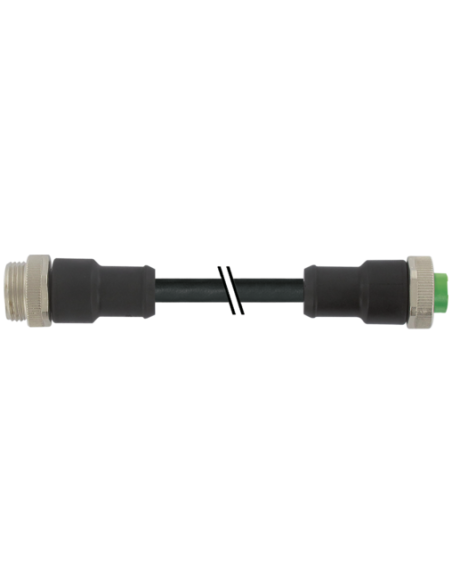

Kabel złączowy Mini 7/8" 5-pinowy 50m – męski/żeński | 7700-A5A01-UMD5000
Kabel złączowy Mini 7/8" 5-pinowy o długości 50 metrów, zakończony z jednej strony prostym wtykiem męskim oraz z drugiej strony prostym gniazdem żeńskim, to solidny element elektroenergetyczny przeznaczony do przemysłowych instalacji zasilających i automatyki. Kod produktu: 7700-A5A01-UMD5000.
Wytrzymałość i bezpieczeństwo w trudnych warunkach – kabel przemysłowy 7/8" 7700-A5A01-UMD5000
Kabel został wykonany z materiałów wysokiej jakości zapewniających odporność chemiczną, na oleje oraz paliwa. Zastosowanie odpornego mechanicznie płaszcza PUR sprawia, że całość jest dostosowana do pracy w wymagających środowiskach przemysłowych (np. w halach produkcyjnych, automatyce przemysłowej, logistycznych systemach transportu bliskiego, przemyśle spożywczym oraz maszynowym).
Zastosowanie złącz Mini 7/8" – automatyka, przesył energii, maszyny
Wtyki oraz gniazda typu Mini 7/8” – 5-biegunowe znajdują szerokie zastosowanie w automatyce przemysłowej, instalacjach zasilających maszyny oraz urządzenia wymagające pewnych i solidnych połączeń sygnałowych oraz energetycznych. Kluczowym atutem jest szybkie podłączanie i rozłączanie, co przekłada się na skrócenie czasu montażu i serwisu urządzeń.
- Klasa szczelności IP68 – zapewnia niezawodność nawet w wilgotnych i zapylonych środowiskach
- Dopuszczalne napięcie robocze do 600V oraz prąd do 9A na styk – umożliwia podłączenie urządzeń zasilających
- Konstrukcja zabezpieczona przed wibracjami i wstrząsami – pewne połączenie w ruchomych aplikacjach
- Kabel elastyczny – wytrzymuje nawet do 5 milionów cykli gięcia (C-track)

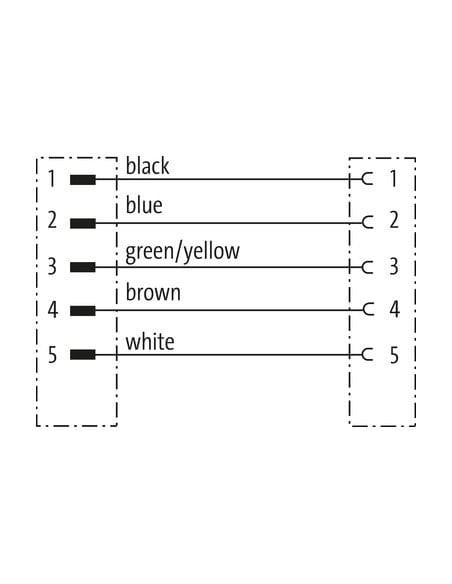

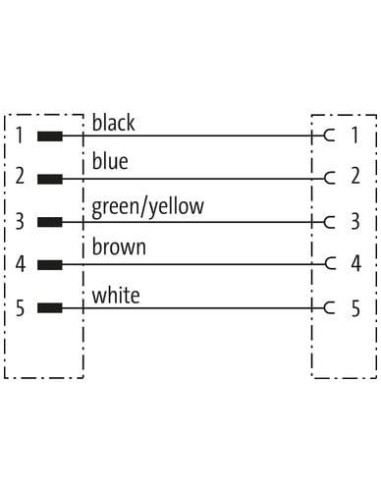

- Pełna identyfikacja i standaryzacja kolorów żył według schematu: czarny, niebieski, zielono-żółty (PE), brązowy, biały
Budowa i dopasowanie – kabel 5x1,5mm² z wtykiem męskim i żeńskim
Złącza o średnicy 7/8” wykonane są z niklowanej powłoki oraz wytrzymałego tworzywa PUR, co zapewnia trwałość i odporność na uszkodzenia mechaniczne. Średnica zewnętrzna kabla wynosi 8,7 mm, co umożliwia łatwą instalację nawet w ograniczonych przestrzeniach instalacyjnych.
- Typ gwintu: 7/8" – 16 UN
- Dopuszczalny moment dokręcania: 1,5 Nm (łatwość i bezpieczeństwo montażu)
- 5 żył o przekroju 1,5 mm² każda – pewne przesyłanie sygnału oraz energii
Typowe zastosowanie kabla 7700-A5A01-UMD5000
Kabel znajduje zastosowanie w zasilaniu silników, czujników oraz innych urządzeń przemysłowych. Jest popularny w integracji systemów transportowych, maszyn produkcyjnych oraz w szafach sterowniczych w celu zapewnienia pewnych połączeń na długich odcinkach.
- Przemysł spożywczy i opakowaniowy
- Automatyka maszyn i linii produkcyjnych
- Systemy przesyłu energii w halach i magazynach
- Instalacje logistyczne, transport bliski oraz pakietyzacja
Produkt Mini (7/8) 5-biegunowy, męski/żeński, kod 7700-A5A01-UMD5000, to trwałe i bezpieczne rozwiązanie do zastosowań wymagających stabilnego i długotrwałego połączenia zarówno pod względem elektrycznym, jak i mechanicznym. To odpowiedni wybór tam, gdzie niezbędne jest długie połączenie kablowe z szybkim systemem podłączania.
