Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | M12P |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

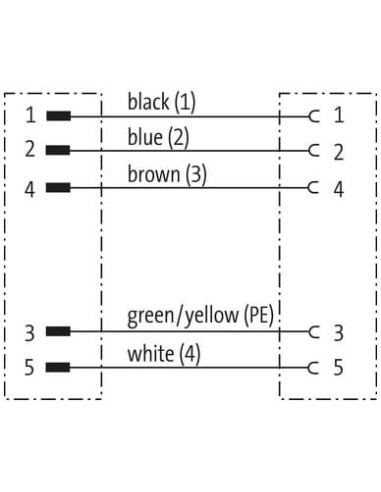

| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor 7/8'' męski–żeński prosty 5-pinowy 7000-50021-9611000 – kabel zasilający przemysłowy
Konektor 7/8" męski – 7/8" żeński, 5-pinowy to wysokiej jakości przemysłowy kabel połączeniowy o długości 10 metrów, przeznaczony do zastosowań w automatyce, systemach sterowania oraz zasilania maszyn i urządzeń przemysłowych. Dzięki uniwersalnej formie prostych złącz i standardowi 7/8", produkt gwarantuje łatwą i bezpieczną integrację z różnymi typami rozwiązań przemysłowych.
Mocne strony i zalety konektora z kablem 7/8" 5-pinowym
- Odporność na warunki atmosferyczne: solidna, chemicznie odporna obudowa z tworzywa sztucznego wytrzymuje kontakt z olejami i innymi substancjami przemysłowymi.
- Bezpieczeństwo użytkowania: wysoki stopień ochrony IP67 oraz przeciwwstrząsowe zabezpieczenia umożliwiają eksploatację w trudnych warunkach produkcyjnych.
- Przewód z trwałym płaszczem PUR: elastyczna i odporna na odkształcenia mechaniczne osłona przewodu gwarantuje długą żywotność.
- Uniwersalne zastosowanie: możliwość pracy w szerokim zakresie temperatur od -25 °C do +85 °C oraz odporność na zginanie pozwalają na montaż w maszynach mobilnych i stacjonarnych.
- Bezhalogenowy i bezołowiowy kabel spełnia wymagania nowoczesnych instalacji przemysłowych, dbających o środowisko.
- Certyfikat cURus potwierdzający bezpieczeństwo i zgodność z normami.
Typowe zastosowania złącza 7/8" męskiego i żeńskiego z kablem
Konektor 7/8" prosty z 5-przewodowym kablem jest wykorzystywany w:
- Automatyce przemysłowej i systemach sterowania – do łączenia rozdzielaczy wysp zaworowych, czujników oraz urządzeń wykonawczych.
- Zasilaniu maszyn – w połączeniach silników, rozdzielaczy zasilających oraz systemów monitoringu.
- Liniach produkcyjnych – jako elementy kabli zasilających i sygnałowych w układach sterowania PLC.
- Robotyce i budowie maszyn – w miejscach wymagających niezawodnego przesyłu energii i sygnału w systemach ruchomych.
Dlaczego warto wybrać złącze prosty męski–żeński 7/8''?
Złącza 7/8" typu męski i żeński zostały zaprojektowane tak, aby sprostać wymaganiom nowoczesnych instalacji przemysłowych – są odporne na intensywną eksploatację, działanie czynników mechanicznych oraz różnorodne warunki środowiskowe. Budowa konektora pozwala na szybki i niezawodny montaż, zapewniając przy tym bezpieczeństwo użytkowania oraz wysoką wytrzymałość elektryczną i mechaniczną.
Kolorystyka żył oraz czytelne oznaczenia ułatwiają prawidłowe podłączenie w każdej aplikacji. Dla specjalistycznych wdrożeń dostępne są różne długości kabli na zamówienie.
Wybór tego rozwiązania to gwarancja kompatybilności z powszechnie stosowanymi urządzeniami przemysłowymi oraz pewność, że instalacja spełni wszelkie wymogi bezpieczeństwa i wydajności.
