Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

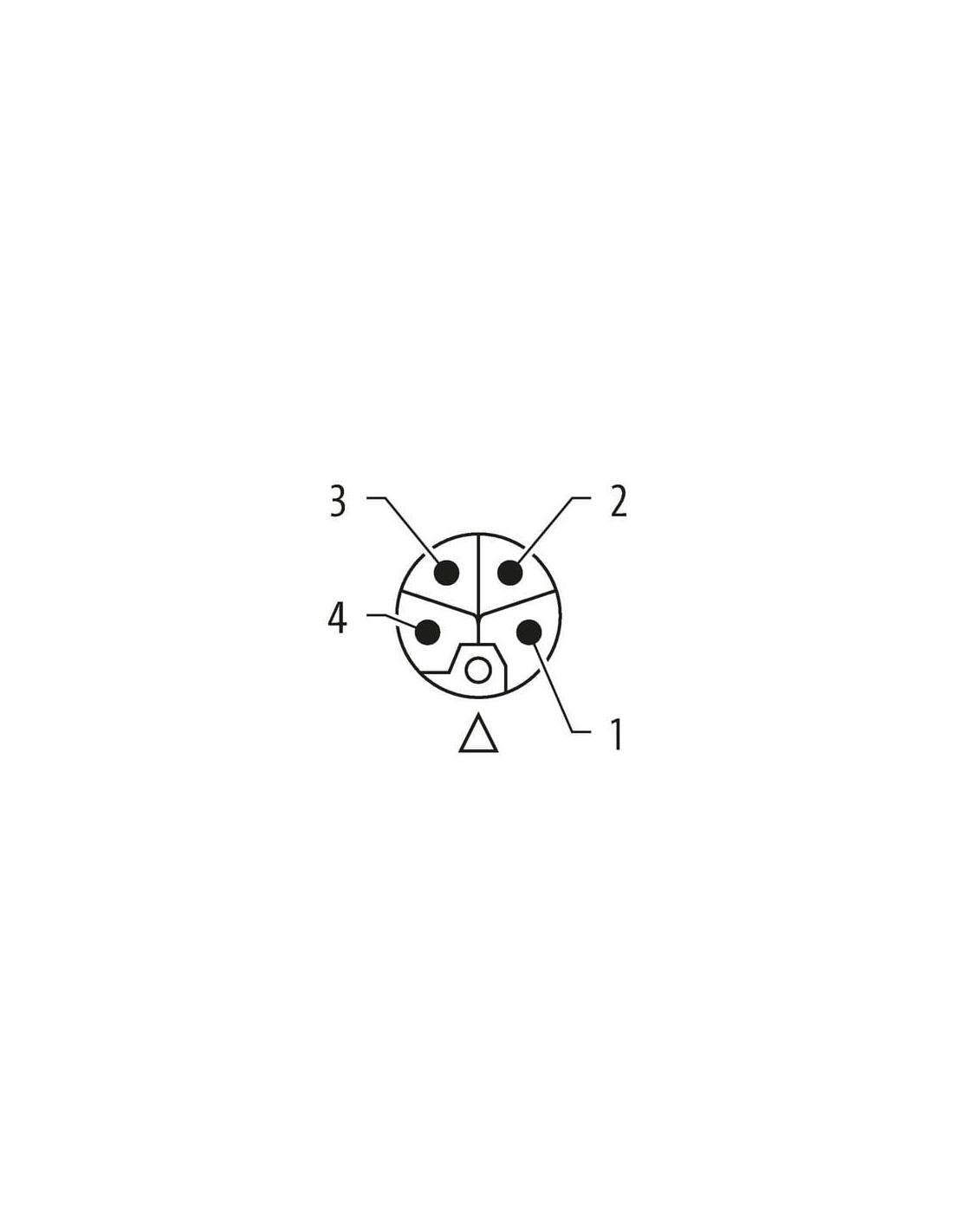

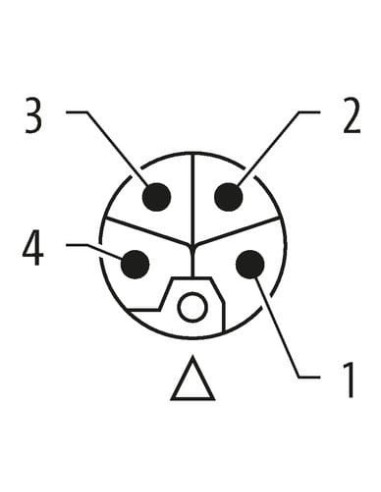

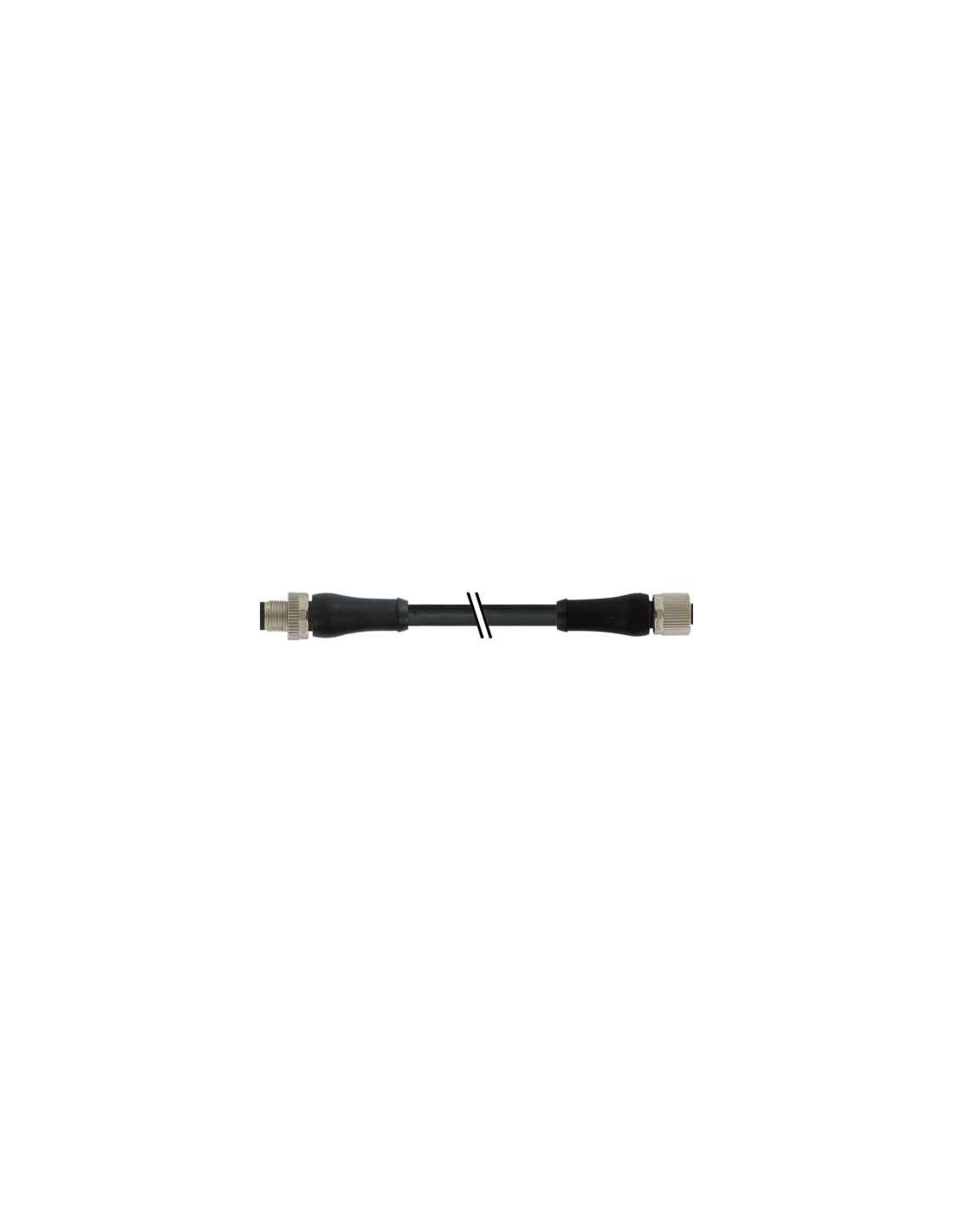

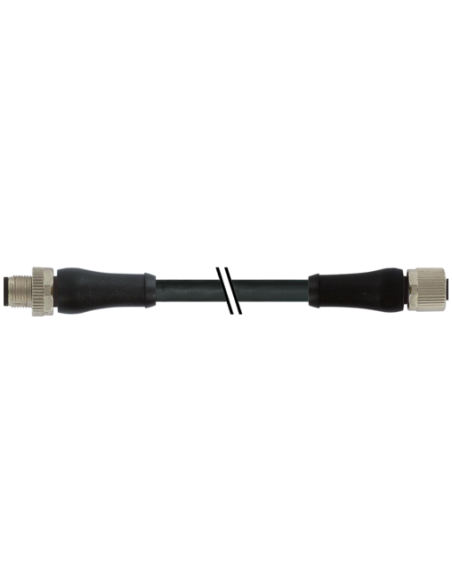

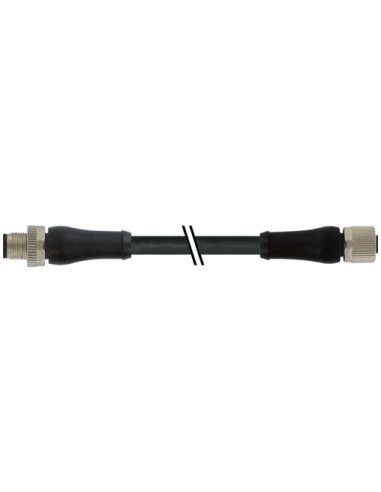

Złącze zasilające M12 Power L-kodowane, 4-polowe – przewód 2 m
Złącze zasilające M12 Power o kodzie produktu 7000-P4141-P070200 to przemysłowy przewód zasilający o długości 2 m, wyposażony w męskie i żeńskie złącza proste (0°) z kodowaniem typu L oraz 4 pozłacanymi pinami. Produkt dedykowany jest nowoczesnym aplikacjom przemysłowym, które wymagają niezawodnego połączenia o wysokiej odporności na czynniki zewnętrzne.
M12 Power – zastosowanie i kompatybilność
Przewody zasilające M12 Power L-kodowane są szeroko stosowane w automatyce przemysłowej, w tym w zasilaniu napędów, urządzeń sterujących, maszyn, serwonapędów oraz systemów rozdzielczych energii. Dzięki wysokiemu stopniowi ochrony IP65/IP67 oraz wysokiej wytrzymałości mechanicznej złącza te doskonale sprawdzają się w trudnych warunkach przemysłowych, także tam, gdzie występują zapylenie, wilgoć oraz kontakt z olejami i środkami chemicznymi.
- Automatyka i robotyka przemysłowa
- Logistyka i transport wewnętrzny
- Maszyny produkcyjne i obróbcze
- Systemy rozdziału mocy
- Serwonapędy i systemy silnikowe
Wytrzymałość i bezpieczeństwo – zalety wykonania
Produkt charakteryzuje się solidnym wykonaniem – obudowa z trwałego PUR oraz uszczelnienia FKM gwarantują bardzo dobrą odporność na działanie olejów, chemikaliów i czynników mechanicznych. Metalowe elementy blokujące są niklowane, co zwiększa ich odporność na korozję. Złącze M12 spełnia wymagania normy IEC 61076-2-111 oraz posiada wysoką klasę izolacji (grupa I wg IEC 60664-1).
Przewód 4-żyłowy z miedzianą skrętką o przekroju 1,5 mm² pozwala na bezpieczne przesyłanie wysokich prądów do 12 A na styk (DC 63V) oraz pracę przy dużych obciążeniach prądowych zgodnie z DIN VDE 0298-4.
Odporność na warunki otoczenia – rozwiązanie na lata
Złącze sprawdzi się w szerokim zakresie temperatur roboczych od -25°C do +85°C, a przewód wytrzymuje stałe obciążenia nawet przy -50°C. Materiał ochronny PUR wykazuje odporność na promieniowanie UV (DIN EN ISO 4892-2 A) oraz płomienie (UL 1581 i IEC 60332-2-2).
- Bezołowiowy, bezhalogenowy, wolny od kadmu, FCKW oraz silikonu
- Odporność na UV, oleje, benzyny i środki chemiczne
- Bardzo dobra wytrzymałość na wielokrotne gięcia i skręcanie (do 5 mln cykli w układach ruchomych C-track)
Montaż i wygoda użytkowania – prostota i niezawodność
Gwint M12 x 1 oraz moment dokręcający 0,6 Nm gwarantują szybki i pewny montaż. Zamek wyposażony w zabezpieczenie przeciwwstrząsowe minimalizuje ryzyko poluzowania podczas drgań. Przewód jest odpowiedni do peszli o średnicy wewnętrznej 12 mm.
Podsumowanie – przewód M12 Power L-kodowany 4-polowy
Złącze M12 Power L-kodowane 4-piny to idealne rozwiązanie do wymagających połączeń zasilających w nowoczesnych instalacjach przemysłowych. Uniwersalność, odporność, łatwość montażu oraz wysoka niezawodność umożliwiają zastosowanie zarówno w maszynach, jak i liniach produkcyjnych czy systemach dystrybucji energii.
- Mocny, elastyczny przewód o długości 2 m
- Kodowanie L pod wyższe obciążenia prądowe
- Stopień ochrony IP65/IP67 – niezawodność nawet w najtrudniejszych warunkach
W razie potrzeby możliwe jest zamówienie innych długości przewodu oraz wersji dostosowanych do indywidualnych wymagań aplikacji przemysłowej.
Polecamy także inne produkty z kategorii: Zasilanie »
