Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

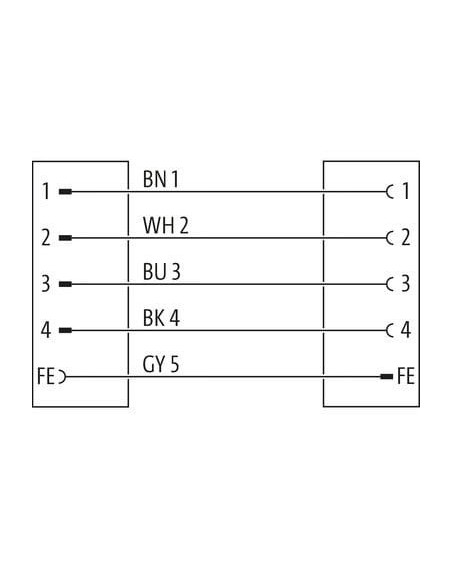

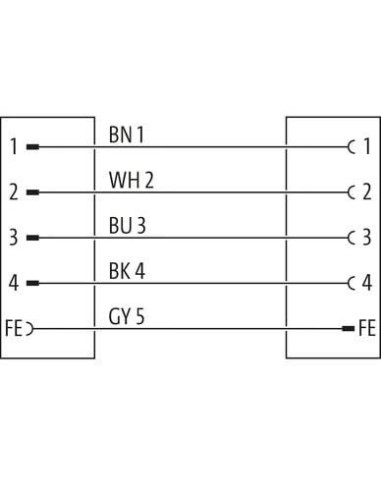

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

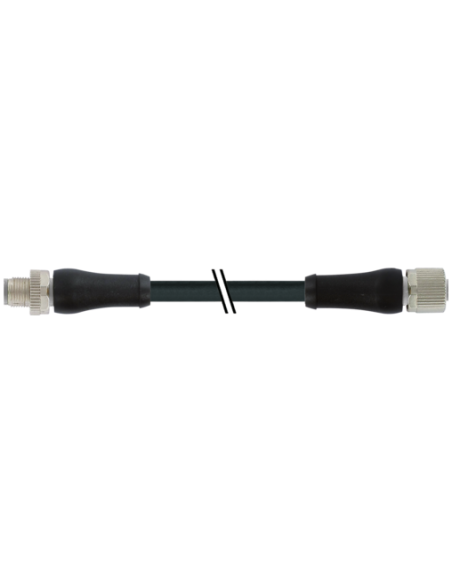

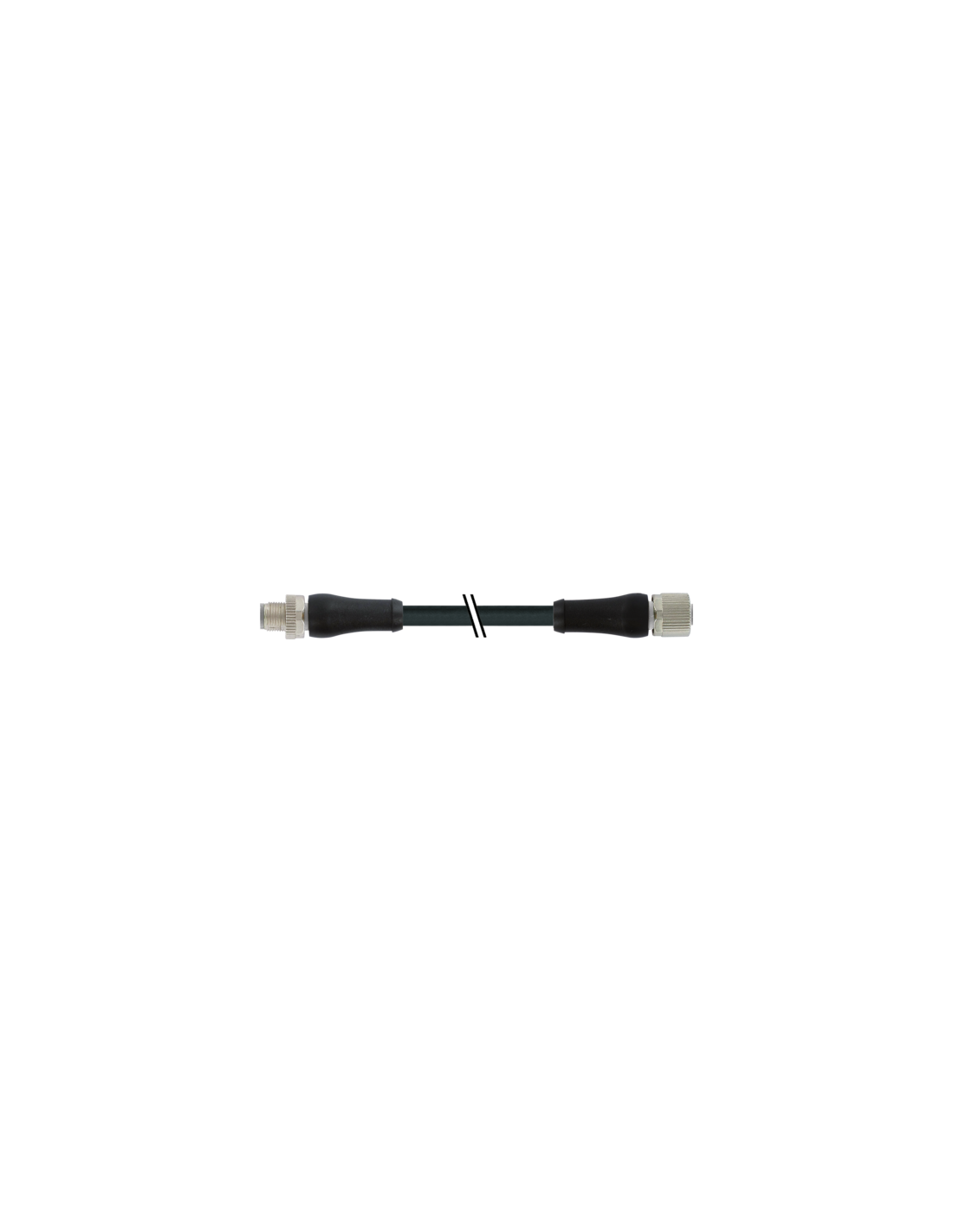

Konektor M12 Power L-cod męski-żeński 5-pin 0,5 m – przewód zasilający do zastosowań przemysłowych
Konektor M12 Power L-cod męski 0° – M12 żeński 0°, 5-pin, oznaczony kodem 7000-P4241-P040050, to wysokiej jakości przewód połączeniowy przeznaczony do przesyłu zasilania w środowiskach przemysłowych, automatyce oraz aplikacjach wymagających niezawodnego i trwałego rozwiązania. Zgodność z normą IEC 61076-2-111 zapewnia uniwersalność i bezpieczeństwo użytkowania.
Najważniejsze cechy konektora M12 Power L-cod – bezpieczeństwo i trwałość
- 5-pinowe złącze M12 – dzięki pięciu biegunom możliwa jest transmisja zasilania oraz sygnałów pomocniczych w jednym przewodzie.
- Kodowanie L – dedykowane do przesyłu napięcia i prądu, spełniające wymagania systemów zasilania o wysokiej niezawodności.
- Solidna konstrukcja – obudowa wykonana z wytrzymałego PUR oraz cynkowego odlewu ciśnieniowego z powłoką niklowaną, gwarantuje odporność na uszkodzenia mechaniczne, chemikalia i oleje.
- Wysoki stopień ochrony IP65/IP67 – odporność na pył, wodę oraz czynniki zewnętrzne, szczególnie po właściwym zamontowaniu i dokręceniu.
- Odporność na ekstremalne warunki – zakres temperatur roboczych od -25°C do +85°C dla złącza oraz od -50°C do +90°C dla przewodu.
Możliwości wykorzystania i zastosowania złącza M12 Power L-cod
Konektory M12 Power typu L są wyjątkowo uniwersalne i często stosowane do zasilania:
- silników elektrycznych,
- zasilaczy w rozdzielniach,
- systemów napędowych (np. przenośników, robotyki),
- automatyki przemysłowej,
- szaf sterowniczych,
- maszyn produkcyjnych.
Rozwiązanie to polecane jest wszędzie tam, gdzie wymagana jest szybka, bezpieczna i odporna na drgania oraz czynniki środowiskowe instalacja przewodów zasilających.
Budowa i wygoda instalacji konektora M12 Power L-cod
Konektor wyposażony jest w męskie i żeńskie złącze proste (0°), umożliwiające szeregowe połączenie wielu odbiorników. Przewód o długości 0,5 metra, wykonany w technologii skrętki miedzianej o przekroju 1,5 mm², zapewnia niskie straty przesyłu energii przy obciążeniu nawet do 12 A na styk.
- Pozłacane styki zwiększają niezawodność sygnału oraz odporność na korozję.
- Obudowa PUR i uszczelki FKM zapewniają wysoką odporność chemiczną i mechaniczną.
- Oznaczenie kolorystyczne żył oraz przejrzyste oznaczenie pinów pozwalają na szybką i bezbłędną instalację.
Zalety użytkowe i certyfikaty
- Certyfikaty cURus – spełnienie rygorystycznych norm bezpieczeństwa.
- Odporność na UV, oleje, benzynę i płomienie – idealne do pracy w trudnych środowiskach.
- Duża liczba cykli zgięcia i skręcania – dedykowane do aplikacji ruchomych (robotyka, C-track do 5 mln cykli).
Typowe parametry techniczne konektora M12 Power L-cod
- Długość przewodu: 0,5 m
- Napięcie robocze: DC do 63 V, AC do 1000 V
- Prąd znamionowy: do 12 A na styk
- Stopień ochrony: IP65, IP67
- Materiał: PUR, FKM, stop miedzi pozłacany, niklowany cynkowy odlew ciśnieniowy
Konektor M12 Power L-cod to doskonałe rozwiązanie w nowoczesnych instalacjach zasilających oraz automatyce przemysłowej, gwarantujące trwałość, bezpieczeństwo oraz łatwą integrację z systemami sterowania i napędu.
