Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

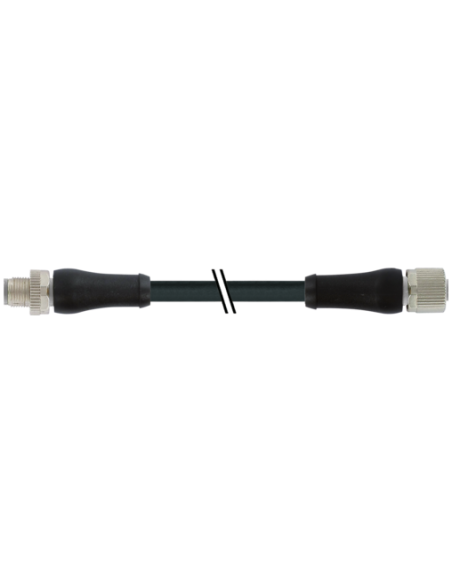

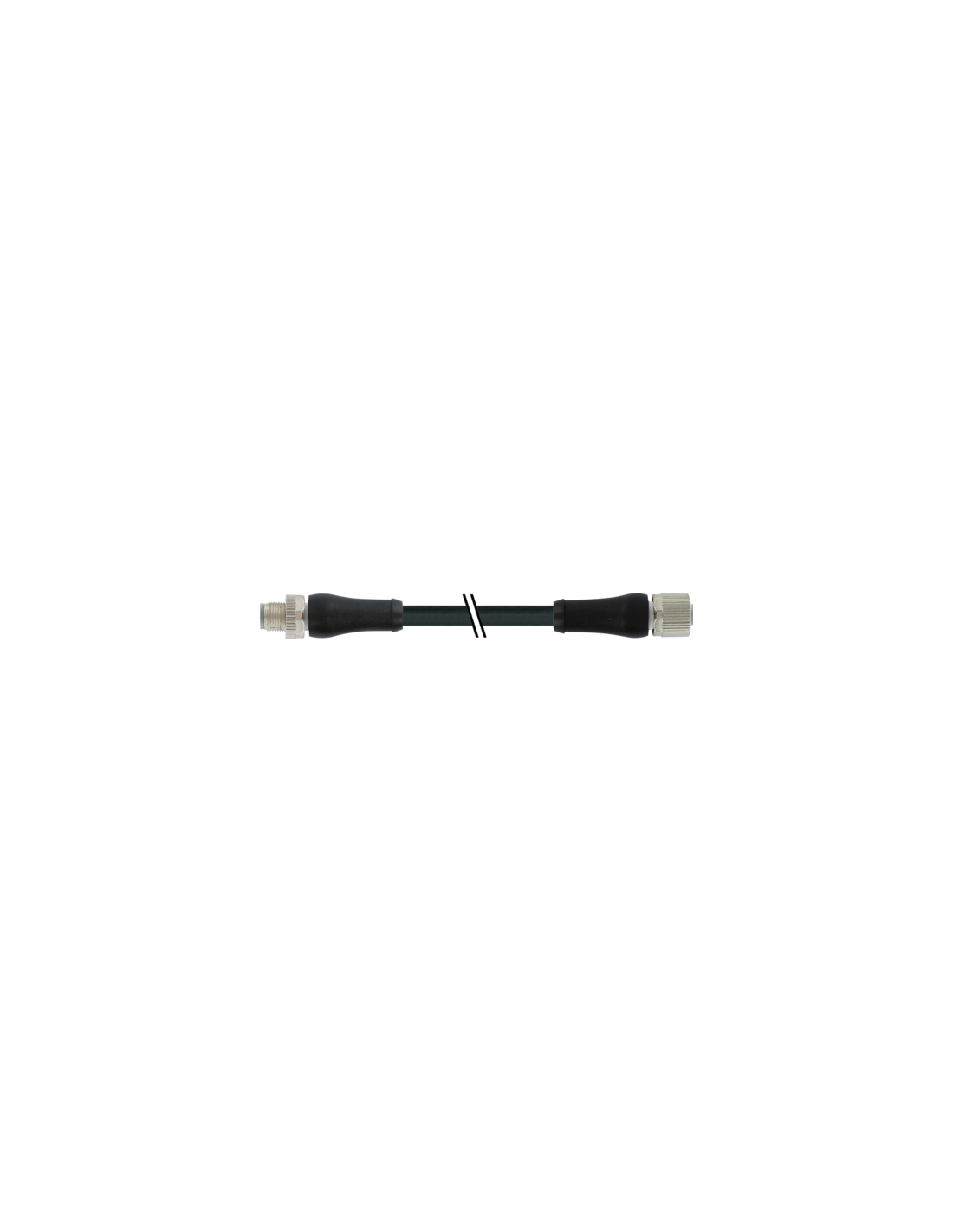

Konektor M12 Power L-code męski i żeński 0° - Przewód zasilający 1 m 5-pinowy
Konektor M12 Power L-code o numerze katalogowym 7000-P4241-P040100 to wysokiej jakości przewód zasilający przeznaczony do wymagających zastosowań przemysłowych. Wyposażony jest w prosty wtyk męski oraz gniazdo żeńskie typu M12, oferując niezawodne połączenie elektryczne zgodne z normą IEC 61076-2-111.
Najważniejsze cechy złącza M12 Power L-code 7000-P4241-P040100
- 5-pinowy przewód sygnałowy i zasilający
- Długość kabla: 1 metr
- Kodowanie typu L umożliwia obsługę obciążeń do 12 A i 63 V DC
- Obustronne złącza M12 w standardzie przemysłowym
- Wytrzymała powłoka i uszczelnienie – stopień ochrony IP65/IP67
- Styki z pozłacanymi końcówkami oraz gwint M12 x 1 odporny na korozję
- Materiały o wysokiej odporności na oleje i chemikalia – obudowa oraz płaszcz z tworzywa PUR
Typowe zastosowania konektora M12 Power L-code
Konektor M12 L-code sprawdza się w szerokim zakresie zastosowań przemysłowych i automatyki, gdzie wymagana jest solidna transmisja mocy. Typowe obszary użycia to:
- Zasilanie serwonapędów oraz silników elektrycznych
- Połączenia urządzeń w rozdzielniach zasilających
- Instalacje transportu i logistyki
- Zasilanie szaf sterowniczych
- Automatyzacja przemysłowa, systemy maszyn CNC, linie montażowe
Wytrzymałość i odporność w warunkach przemysłowych
Przewód PUR wykazuje wysoką odporność na ścieranie, promieniowanie UV, oleje oraz wiele popularnych środków chemicznych używanych w przemyśle. Znajduje zastosowanie zarówno w maszynach stacjonarnych, jak i w systemach ruchomych, dzięki wysokiej elastyczności oraz odporności na wielokrotne zginanie i skręcanie.
Dzięki solidnej konstrukcji i uszczelnieniu, złącze nadaje się do pracy w trudnych warunkach (zakres temperatury pracy od -25°C do 85°C na złączu oraz nawet od -50°C do 90°C przy stałym ułożeniu przewodu).
Zalety konektora M12 Power L-code
- Szybka i pewna instalacja dzięki możliwości wkręcania oraz wygodnemu montażowi narzędziami SW17
- Kodowanie L zapobiega przypadkowemu połączeniu z nieodpowiednimi złączami

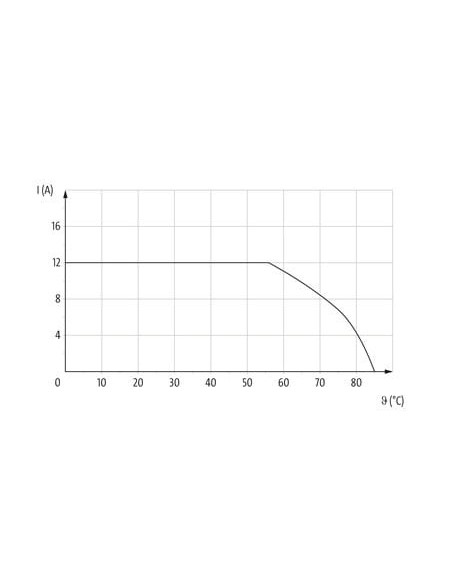

- Wysoka obciążalność prądowa – nawet do 12 A na styk w zakresie pracy do 60°C
- Wytrzymałość przewodu na liczne cykle gięcia i skręcania (idealny do robotyki i automatyki)
- Brak szkodliwych substancji – przewód nie zawiera ołowiu, kadmu, FCKW, silikonu ani halogenów
Bezpieczeństwo i zgodność
Produkt jest zgodny z międzynarodowymi certyfikatami (m.in. cURus), posiada ochronę przed przepięciami oraz wysoki stopień ochrony przed wnikaniem pyłów i wody. Wbudowana ochrona przed drganiami oraz wytrzymałość mechaniczna gwarantują trwałą pracę nawet w warunkach o wysokim stopniu zanieczyszczenia przemysłowego.
Opis przewodu i budowa połączeń
- Przewód 5-żyłowy, o przekroju 1,5 mm², skrętka miedziana klasy 6

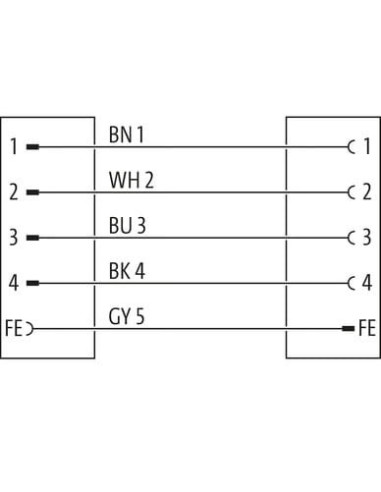

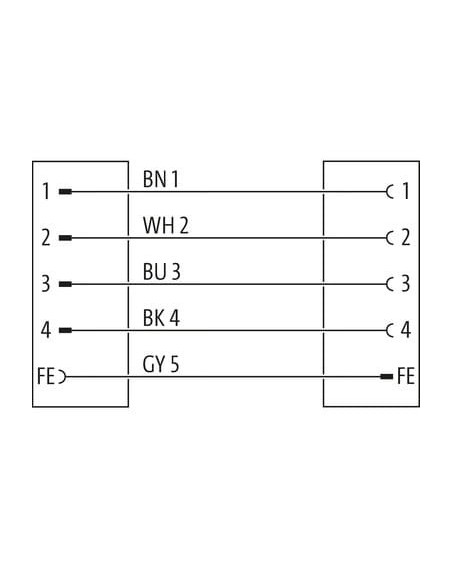

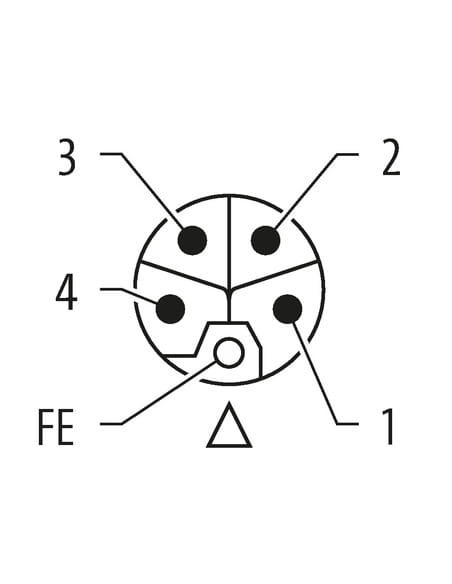

- Oznaczenie żył: brązowy (BN – 1), biały (WH – 2), niebieski (BU – 3), czarny (BK – 4), szary (GY – 5), w pełni zgodne ze standardem M12 Power L-code
- Osłona z żywicy poliuretanowej zapewnia wydłużony czas pracy i trwałość złącza
Konektor M12 Power L-code umożliwia budowę niezawodnych instalacji zasilających w automatyce przemysłowej, transporcie, systemach rozdzielczych, w przemyśle spożywczym oraz chemicznym. Wysokie parametry elektryczne, odporność na ekstremalne warunki pracy oraz niezawodność połączenia sprawiają, że jest to kompleksowe rozwiązanie do wielu wymagających aplikacji.
Polecamy także inne produkty z kategorii: Zasilanie »
