Męski 90° – żeński 90°
7/8" – 7/8", 4-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |

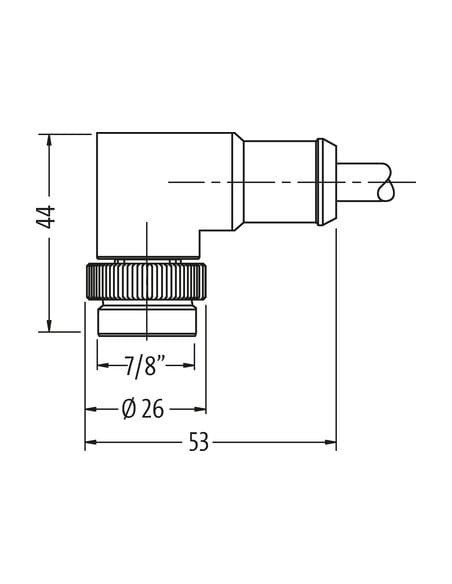

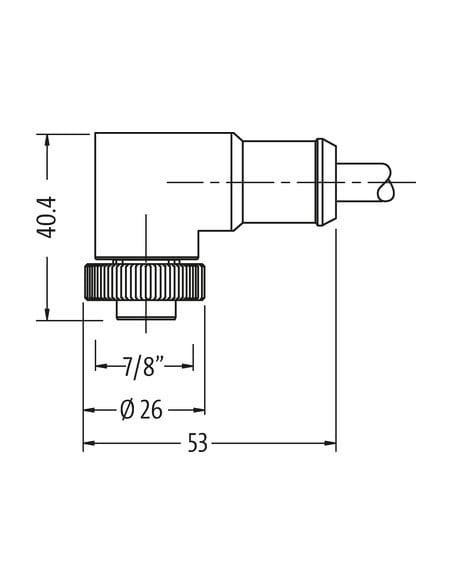

| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

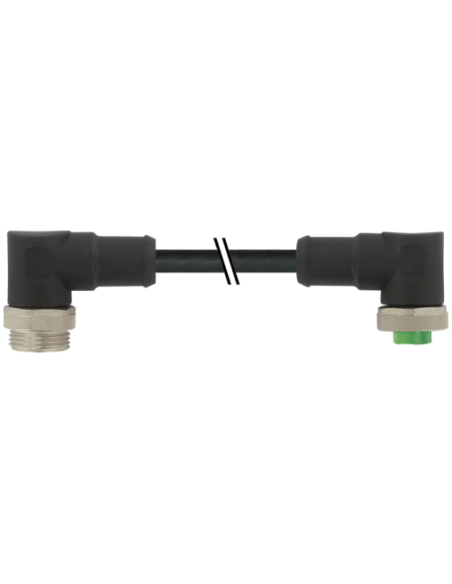

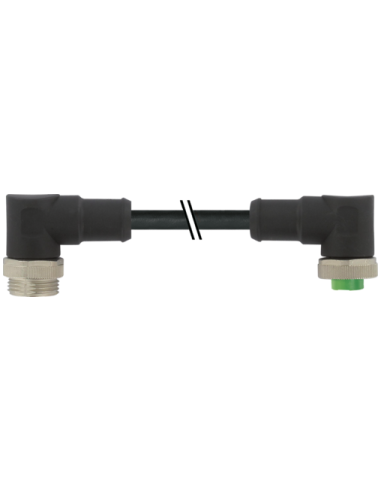

Złącze kablowe 7/8" 4-pin Mini – przewód energetyczny 7700-A4A31-UMC0300
Mini (7/8") 4-biegunowy przewód połączeniowy o długości 3 metrów przeznaczony do zasilania urządzeń przemysłowych to solidne rozwiązanie do podłączania maszyn, robotów przemysłowych oraz urządzeń automatyki w wymagających środowiskach pracy. Złącze występuje w konfiguracji męskiej (zewnętrznej) 90° – żeńskiej 90°, co umożliwia szybkie i trwałe połączenie w miejscach o ograniczonej przestrzeni montażowej.
Kabel zasilający przemysłowy – konstrukcja i wytrzymałość
Przewód elektroenergetyczny 7700-A4A31-UMC0300 został zaprojektowany z myślą o intensywnym wykorzystywaniu w środowiskach przemysłowych, gdzie odporność na działanie czynników chemicznych i mechanicznych ma kluczowe znaczenie. Obudowa wtyków wykonana jest z tworzywa PUR, odpornego na oleje i środki chemiczne, natomiast blokada gwintowana została pokryta niklem, co zapewnia dodatkową ochronę przed korozją i ścieraniem. Solidny przewód o przekroju 1,5 mm² oraz czarna izolacja gwarantują bezpieczeństwo i trwałość pracy nawet w przypadku intensywnych obciążeń i wielokrotnych cykli zgięcia.
Zastosowanie i zalety przemysłowego złącza 7/8" 4-pinowego
- Uniwersalne zastosowanie w automatyce przemysłowej, systemach zasilania maszyn, robotyce oraz urządzeniach transportowych i logistycznych.
- Ochrona IP68 – odporność na pył oraz całkowite zanurzenie w wodzie, co pozwala na montaż w wymagających warunkach środowiskowych.
- Zakres temperatur pracy: od -25°C do 80°C, a dla kabla przy montażu stałym nawet od -50°C.
- Wysoka wytrzymałość mechaniczna: do 5 milionów cykli gięcia dzięki dedykowanej konstrukcji przewodu PUR.
- Łatwy montaż: skręcane złącza i zabezpieczenie przeciwwstrząsowe gwarantują pewne połączenie nawet przy intensywnie pracujących maszynach.
Typowe aplikacje i branże
Złącze kablowe 7/8" 4-pinowe jest powszechnie wykorzystywane w:
- Automatyce przemysłowej
- Konstrukcjach maszyn
- Transporterach i liniach produkcyjnych
- Robotyce
- Systemach zasilania urządzeń mobilnych
- Instalacjach elektrycznych wymagających szczelności i trwałości połączeń
Dzięki wysokiej odporności na czynniki zewnętrzne, złącze jest zalecane zarówno do montażu w przestrzeniach zamkniętych, jak i na zewnątrz obiektów przemysłowych.
Przekrój i budowa przewodu – bezpieczeństwo transmisji zasilania

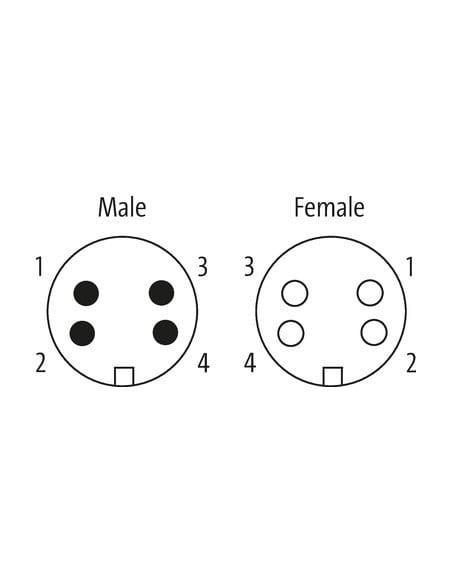

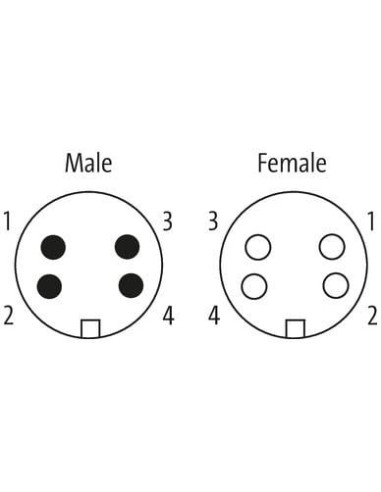

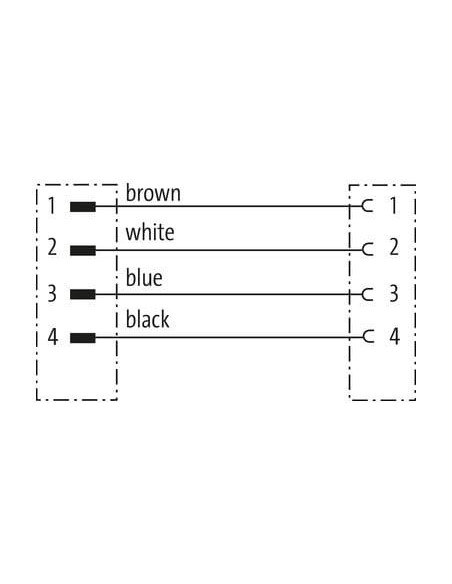

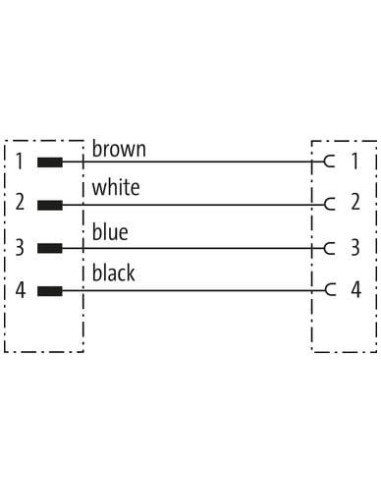

4-żyłowy kabel o oznaczeniach kolorystycznych: brązowy, biały, niebieski, czarny, zapewnia prostą identyfikację i prawidłowe podłączenie – schemat połączeń uwzględnia układ przewodów oraz przypisanie do odpowiednich pinów. Styki przewodów zostały zaprojektowane dla maksymalnego napięcia 600 V AC/DC oraz maksymalnego prądu 9 A na styk, co umożliwia bezpieczne podłączanie urządzeń o dużej mocy.
Produkt spełnia normy odporności na płomień (UL 1581, IEC 60332-2-2) i jest odporny na działanie olejów (wg DIN EN 60811-404), co jest kluczowe w przemyśle spożywczym, automotive, maszynowym oraz instalacjach automatyki.
