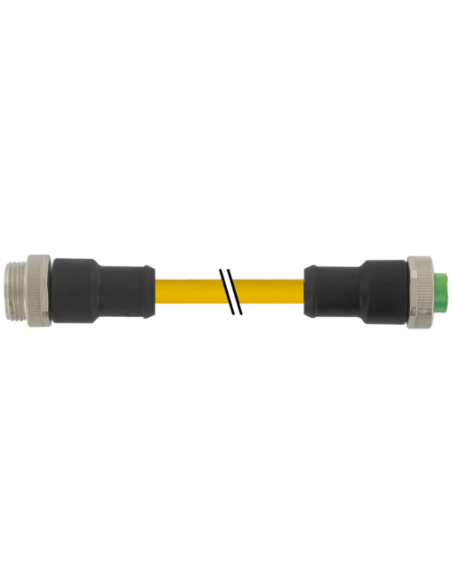

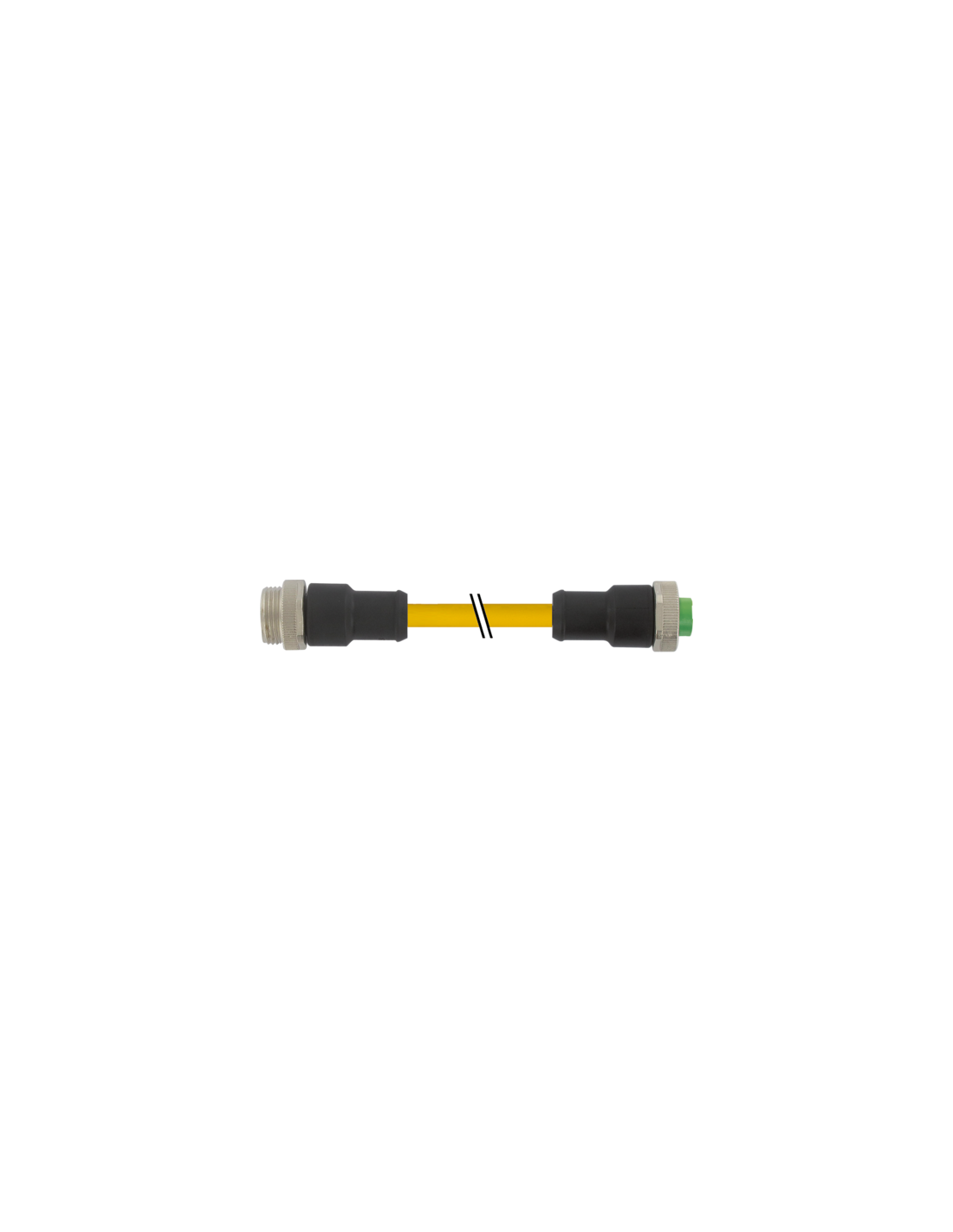

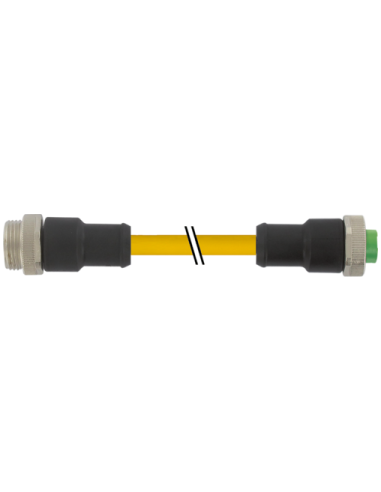

Męski prosty – żeński proste

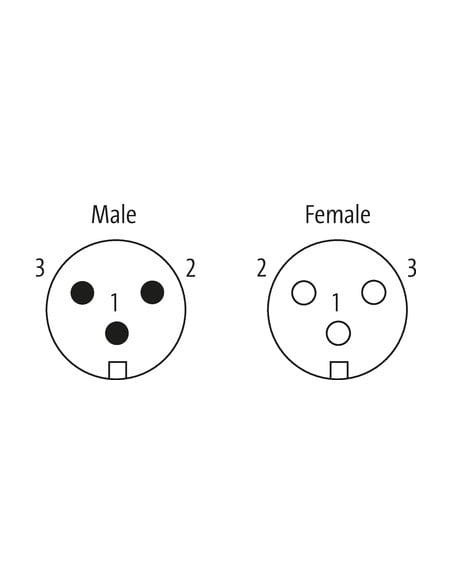

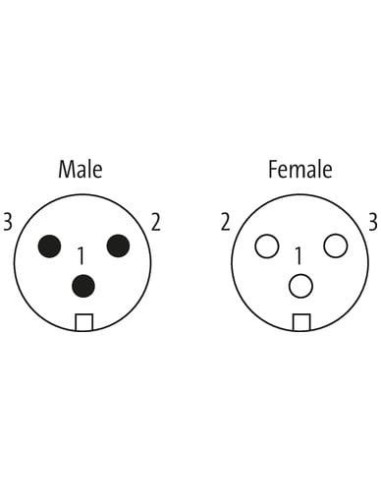

7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

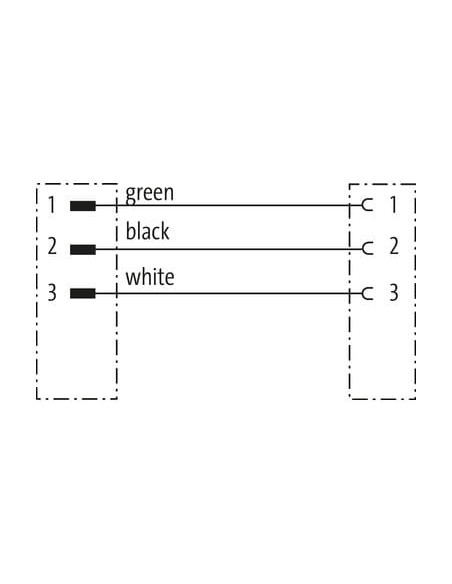

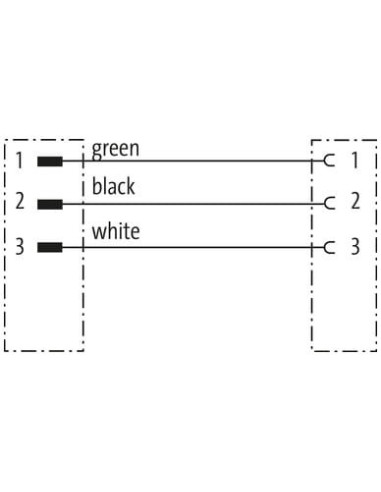

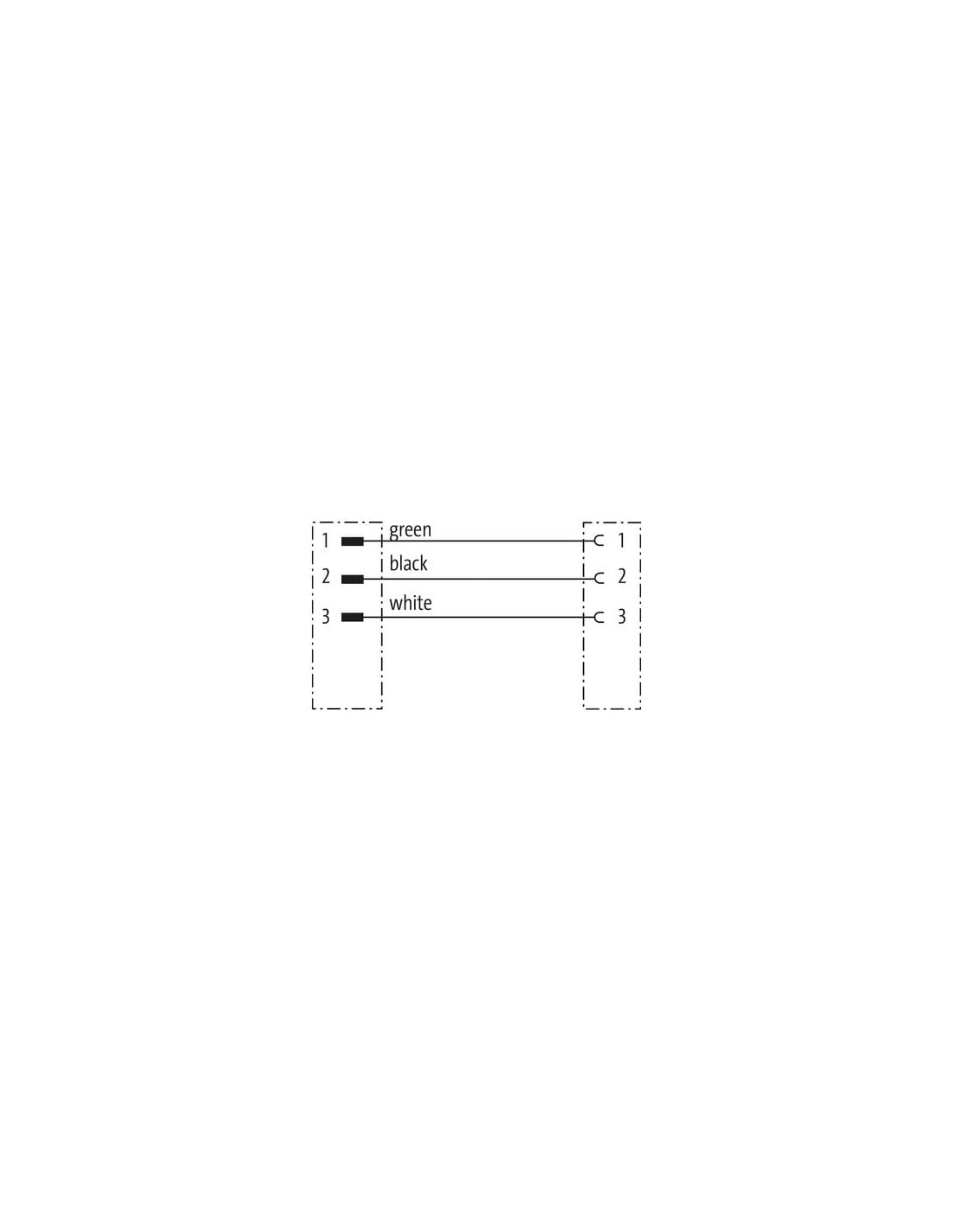

| wire arrangement | czarny, zielony, biały |
General data | Cable
| Identyfikacja przewodu | U1B |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires z 3 Filler twisted |
| Bandowanie | Nylon film 25% overlap 100% coverage |
| Filler | tak |
| wire arrangement | czarny, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 8,38 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 10 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
Złącze kablowe 7/8" Mini 3-biegunowe męsko-żeńskie do zastosowań przemysłowych
Kabel elektroenergetyczny 7/8" 3-biegunowy z wtykiem prostym męskim i prostym gniazdem żeńskim o długości 1,5 m to wytrzymały i wszechstronny przewód połączeniowy, który znajduje zastosowanie w wymagających aplikacjach przemysłowych oraz automatyce. Produkt dedykowany jest do zasilania urządzeń, maszyn, szaf sterowniczych oraz rozdzielnic w środowiskach o podwyższonych wymaganiach dotyczących szczelności, odporności na oleje oraz warunki zewnętrzne.
Solidna i niezawodna konstrukcja złącza 7/8” 3-pin
- Standard przemysłowy 7/8" – popularny wybór do podłączania urządzeń automatyki, czujników oraz napędów
- Szybki i pewny montaż – złącza skręcane o wysokiej odporności mechanicznej z zabezpieczeniem przeciwwstrząsowym
- Jasne oznaczenie pinów i kolorów przewodów: zielony, czarny, biały – łatwa identyfikacja podczas instalacji
- Wytrzymały przewód o długości 1,5 m idealny do elastycznych montaży oraz integracji z istniejącą infrastrukturą
Wysoki stopień ochrony IP68 – gotowość do trudnych warunków pracy
Zastosowanie obudowy z tworzywa PUR oraz uszczelnienie na poziomie IP68 gwarantuje długotrwałą ochronę przed kurzem, wilgocią i zanurzeniem. Złącze jest dedykowane do pracy zarówno w suchych, jak i wilgotnych oraz wymagających środowiskach przemysłowych, takich jak hale produkcyjne, magazyny, linie montażowe czy miejsca z ryzykiem kontaktu z olejami i substancjami chemicznymi.
Kabel elektroenergetyczny – wysoka niezawodność i bezpieczeństwo
- Maksymalne napięcie robocze: 600 V AC/DC
- Maksymalny prąd: 12 A (na styk)
- Trójżyłowy przewód (16 AWG, skrętka miedziana) – pewne i stabilne zasilanie
- Powłoka płaszcza TPE oraz izolacja PVC – odporna na uszkodzenia mechaniczne i czynniki zewnętrzne
- Temperatura pracy od -50°C do +105°C (przy pracy stałej)
Typowe zastosowania złącza kablowego 7/8” 3-biegunowego
Najczęstsze zastosowania przewodu obejmują:
- Automatyka przemysłowa – połączenia maszyn, urządzeń, sorterów i czujników
- Budowa rozdzielnic i paneli sterujących
- Zasilanie rozproszonych modułów I/O oraz stacji zdalnych
- Instalacje wymagające odporności na drgania, wstrząsy i warunki zewnętrzne
- Przemysł spożywczy, motoryzacyjny, produkcja maszyn
Zalety przewodu zasilającego z wtykami 7/8”
- Szybki i intuicyjny montaż dzięki konfigurowalnym końcówkom (męskie/żeńskie)
- Wysoka odporność na chemikalia i oleje – zastosowanie w wymagających warunkach
- Normy UL 1581, IEC 60332-2-2 – potwierdzona odporność na płomień
- Certyfikat cURus – zgodność z normami amerykańskimi i kanadyjskimi
W przypadku potrzeby dopasowania długości przewodu lub innych parametrów (materiał, liczba żył, rodzaj złączy), istnieje możliwość realizacji indywidualnych wersji na zamówienie.
