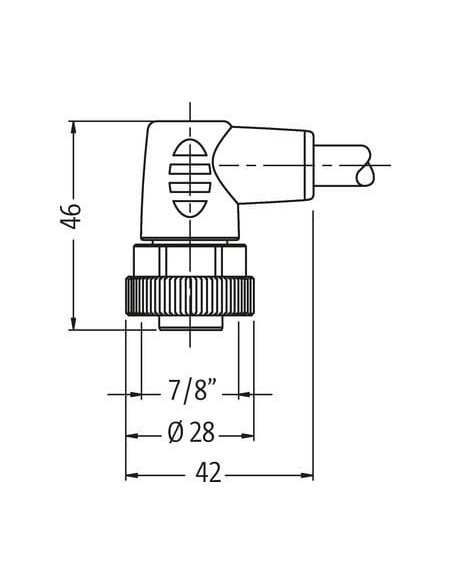

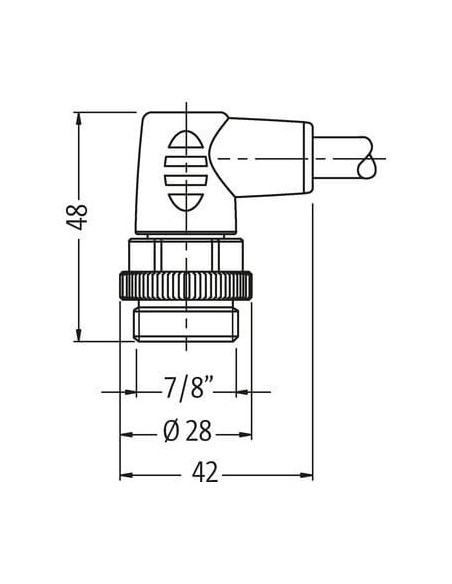

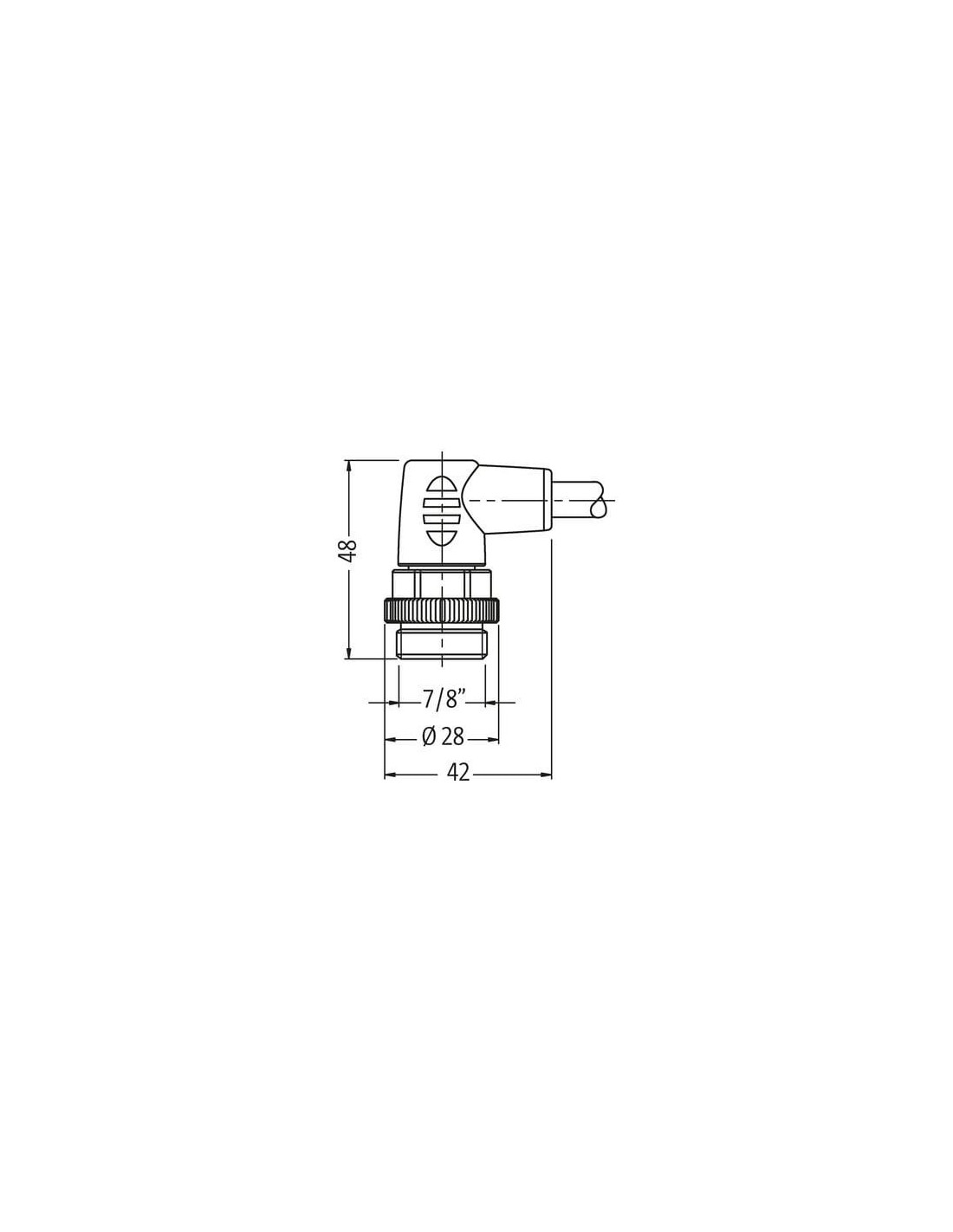

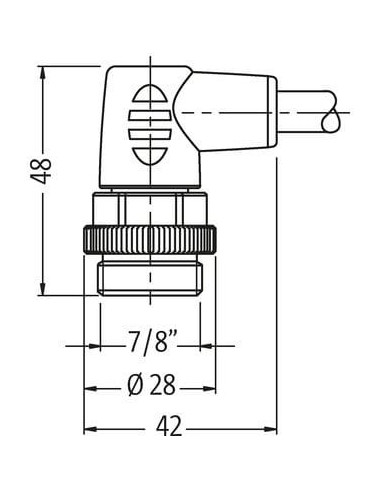

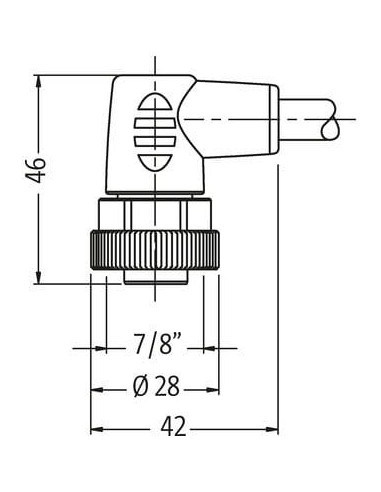

Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | 965 |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 86,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,205 mm |
| Conductor crosssection (wire) | 1 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 11,3 A |
| Electrical resistance line constant wire | 19,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

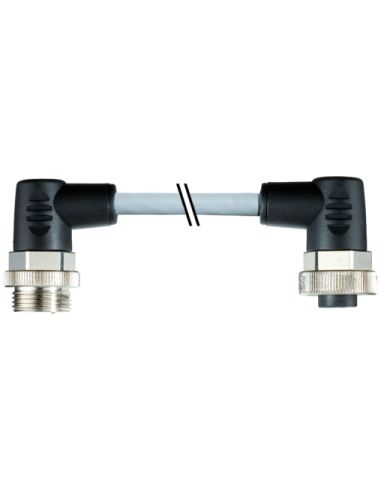

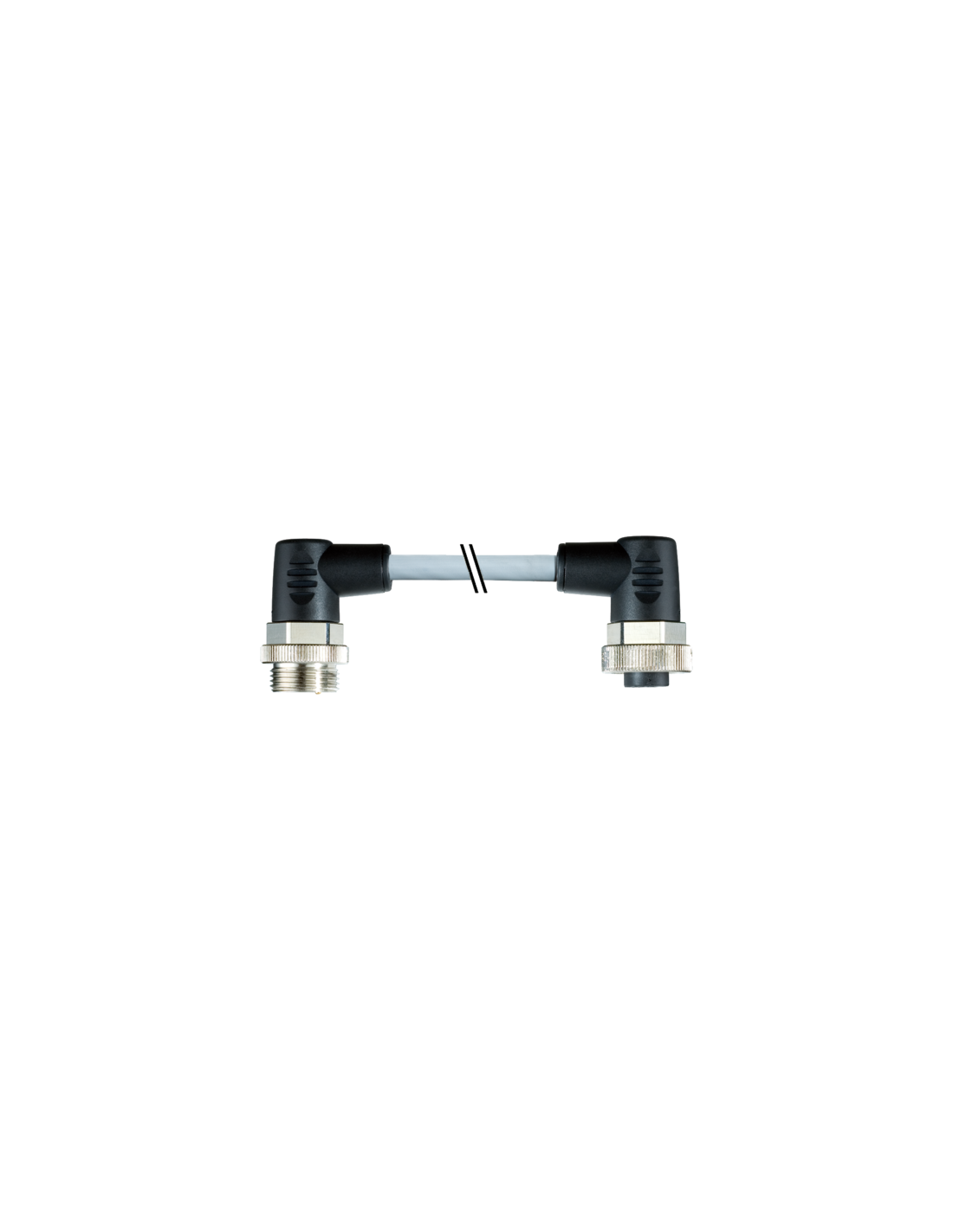

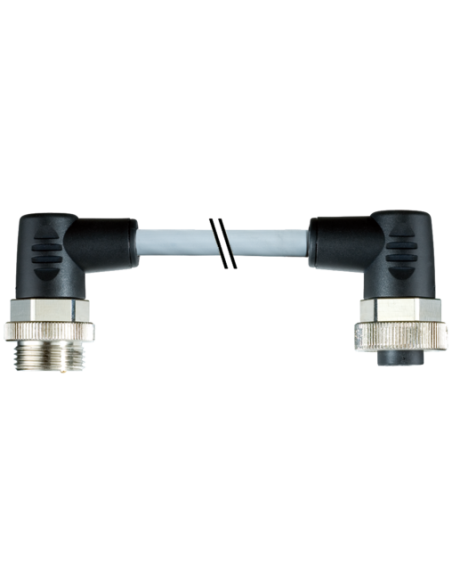

Złącze kablowe 7/8'' Męski 90° – 7/8'' Żeński 90°, 5-pinowe – kabel elektroenergetyczny 5 m
Kabel zasilający 7/8'' męski 90° / 7/8'' żeński 90° o długości 5 metrów to niezawodne rozwiązanie do przemysłowych aplikacji elektroenergetycznych. Umożliwia efektywne i bezpieczne łączenie urządzeń automatyki w wymagających warunkach środowiskowych. Solidne wykonanie z wysokiej jakości materiałów gwarantuje odporność na czynniki mechaniczne oraz chemiczne.
Profesjonalne zastosowanie kabli zasilających w automatyce i przemyśle
Kable 7/8’’ 5-pinowe znajdują zastosowanie przede wszystkim w systemach zasilania maszyn, automatyce przemysłowej, liniach produkcyjnych oraz rozproszonych systemach sterowania. Szczególnie dobrze sprawdzają się w miejscach, gdzie niezbędne jest pewne i szczelne podłączenie zasilania w warunkach występowania wilgoci, pyłu czy olejów.
- Odporność na drgania i wstrząsy – pewność połączenia dzięki mocnemu gwintowi i zatrzaskowi.
- Stopień ochrony IP67 – ochrona przed pyłem i wodą, idealny do zastosowań przemysłowych.
- Tuleja przewodu z PUR – zwiększona odporność na uszkodzenia mechaniczne oraz działanie chemikaliów.
- Uniwersalność montażu – stosowane zarówno w systemach stacjonarnych, jak i aplikacjach mobilnych.
- Bardzo dobre parametry elektryczne – maksymalny prąd pracy do 12 A oraz napięcie do 400 V.
- Bezpieczeństwo i bezproblemowa eksploatacja dzięki bezhalogenowej, odpornej na płomień konstrukcji.
Schemat połączeń przewodów – pewność poprawnej instalacji
Pięciopinowe złącze umożliwia podłączenie przewodów o oznaczeniach: czarny (1), niebieski (2), brązowy (3), zielono-żółty (PE), biały (4). Taka konfiguracja pozwala na uniwersalne połączenia w układach zasilających lub sygnałowych.
Główne zalety konstrukcyjne złącza 7/8'' 90°
- Łatwy i szybki montaż – wygodne złączki kątowe ułatwiają prowadzenie kabla w trudno dostępnych miejscach.
- Niezawodność eksploatacyjna – wytrzymałość na wysokie momenty obrotowe i naciski.
- Ergonomiczna budowa – kompaktowe wymiary ułatwiające instalację kabla nawet przy ograniczonej przestrzeni.
- Odporność na temperatury – praca w szerokim zakresie temperatur roboczych: od -25°C do +85°C.
Przewód PUR 5x1 mm² – trwałość na lata
Przewód zewnętrzny wykonany z wytrzymałego tworzywa PUR oraz wewnętrznej izolacji PVC zapewnia doskonałą ochronę i długą żywotność przy intensywnym użytkowaniu. Przewody o przekroju 1 mm² gwarantują niskie straty energii oraz dobrą przewodność przy dużych obciążeniach prądowych.
Kabel spełnia normy UL oraz IEC dotyczące odporności na płomień, oleje i chemikalia. Jest odpowiedni do stosowania w miejscach, gdzie szczególnie ważne są bezpieczeństwo oraz odporność na niekorzystne czynniki środowiskowe.
Typowe zastosowania 7/8'' złącz 5-pinowych
- Automatyka przemysłowa
- Sterowanie maszynami i robotami
- Systemy transportu i logistyki
- Rozdzielnie zasilania w trudnych warunkach
- Instalacje energetyczne w halach produkcyjnych
- Zasilanie modułów rozproszonych IO
Złącze kablowe 7/8'' męskie – żeńskie 90° z 5 żyłami to gwarancja niezawodności oraz bezpieczeństwa instalacji w nowoczesnych systemach zasilania i sterowania przemysłowego.
Polecamy także inne produkty z kategorii: Zasilanie »
