Męski prosty – żeński proste
7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

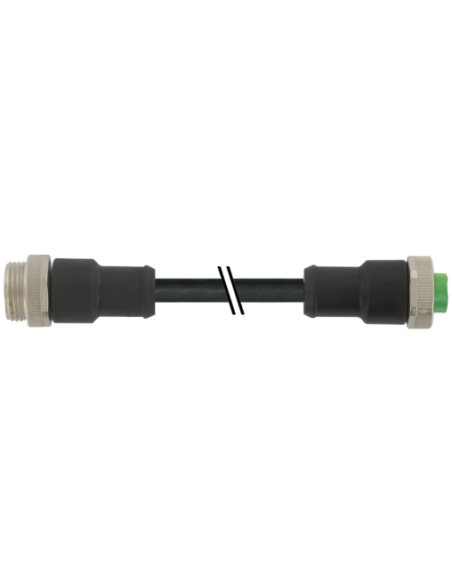

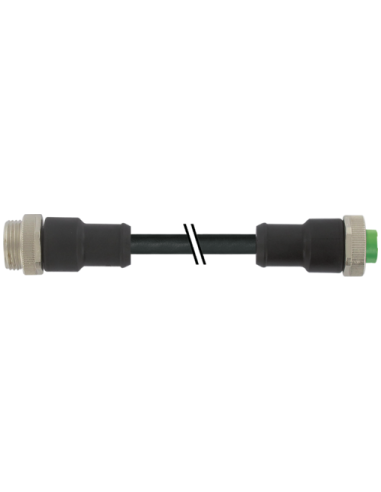

Konektor Mini 7/8" męski–żeński 3-pinowy 7700-A3A01-UMB0300 – Opis i Zastosowanie
Konektor Mini 7/8" męski prosty / żeński prosty o kodzie 7700-A3A01-UMB0300 to wysoce niezawodne rozwiązanie stosowane w przesyłaniu zasilania oraz sygnałów w wymagających warunkach przemysłowych. Wyróżnia się solidnym wykonaniem, odpornością na trudne warunki pracy oraz prostą instalacją, co sprawia, że znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych, a także w aplikacjach budowy maszyn i urządzeń.
Najważniejsze cechy konektora Mini 7/8" 3-pinowego
- 3 piny – umożliwiają niezawodną transmisję sygnału lub zasilania w aplikacjach przemysłowych
- Długość kabla 3 m – zapewnia swobodę instalacji nawet przy większych odległościach między urządzeniami
- Odporność na warunki środowiskowe – wysoki stopień ochrony IP68 chroni przed pyłem i wodą
- Obudowa z tworzywa sztucznego (PUR) – charakteryzuje się wysoką odpornością na oleje, chemikalia oraz uszkodzenia mechaniczne
- Zakres temperatur pracy od -25°C do +80°C – gwarantuje niezawodność nawet w trudnych warunkach przemysłowych
- Złącze z gwintem 7/8" – standaryzowany system połączeń w środowisku przemysłowym
- Duży prąd roboczy – do 12 A oraz napięcie do 600 V umożliwiają przesyłanie zasilania do wielu typów urządzeń
- Kabel o przekroju 1,5 mm² – zapewnia niezawodność i niskie straty przesyłu prądu
Zastosowanie i przykładowe możliwości wykorzystania
Złącza typu Mini 7/8" stanowią powszechny wybór w instalacjach automatyki przemysłowej oraz budowie maszyn.
- Zasilanie oraz przesył sygnałów do czujników i siłowników
- Budowa rozdzielnic i szaf sterowniczych
- Połączenia maszyn i linii produkcyjnych
- Połączenia zasilające urządzenia pomiarowe oraz systemy automatyki
- Aplikacje wymagające podwyższonej odporności na wilgoć, oleje oraz substancje chemiczne (np. przemysł spożywczy, pakujący)
- Systemy bezpieczeństwa i monitoringu maszyn

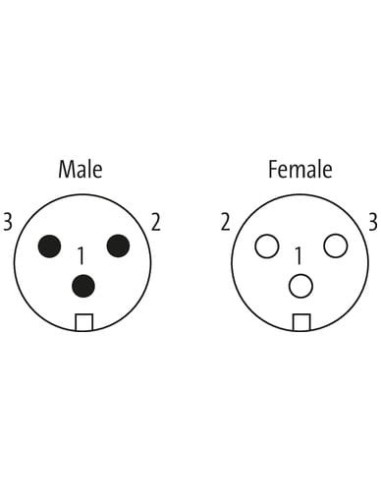

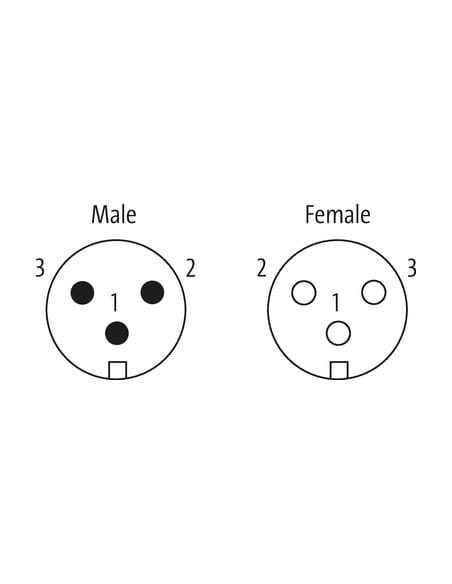

Budowa konektora i oznaczenia przewodów
Trójpinowa konstrukcja z identyfikacją kolorystyczną przewodów: zielono-żółty (PE), brązowy (L), niebieski (N), zgodna z typowym układem elektrycznym stosowanym w instalacjach przemysłowych.
Męskie i żeńskie złącza z precyzyjnie oznaczonym układem pinów zapewniają prawidłowe, bezpieczne i szybkie podłączenie urządzeń.
Korzyści z zastosowania kabla o powłoce PUR
- Odporność na ścieranie oraz promieniowanie UV
- Wysoka elastyczność, nawet w niskich temperaturach
- Dobra odporność na oleje oraz wybrane chemikalia – szczegóły należy sprawdzić w zależności od zastosowania
- Samogasnąca izolacja spełniająca normy IEC 60332-2-2 oraz UL 1581
Bezpieczeństwo montażu i użytkowania
Łatwa instalacja z możliwością stosowania zabezpieczeń przeciwwstrząsowych oraz ochrony przed niekorzystnymi warunkami mechanicznymi. Konektory wyposażone są w precyzyjny gwint, co ułatwia szybki montaż i demontaż. Należy chronić je przed nadmiernym zginaniem oraz zabezpieczać odpowiednimi opaskami kablowymi w celu utrzymania klasy szczelności IP68.

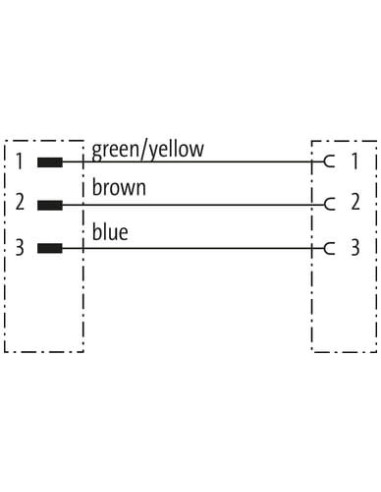

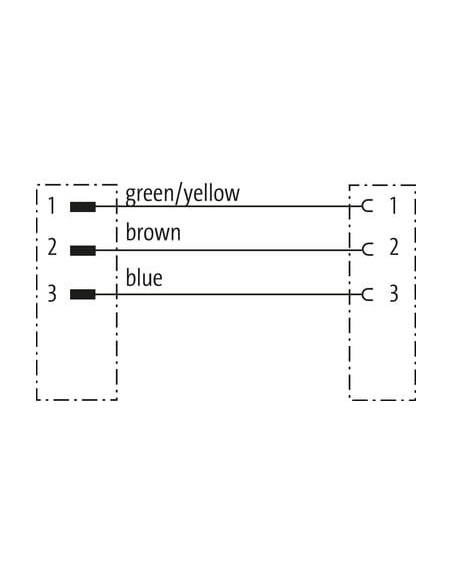

Typowe schematy połączeń elektrycznych
Układ pinów oraz kolorystyka przewodów widoczna na schematach technicznych umożliwia jednoznaczne i szybkie podłączenie z zachowaniem zasad bezpieczeństwa oraz kompatybilności z urządzeniami przemysłowymi.
Dlaczego warto wybrać konektor Mini 7/8" 3-pinowy?
Złącza elektryczne 7/8" są synonimem niezawodności w połączeniach przemysłowych tam, gdzie wymagana jest odporność na uszkodzenia mechaniczne, bezpieczeństwo przesyłu energii oraz uniwersalność podłączeń. Konektor Mini 7/8" 3-pinowy sprawdza się wszędzie tam, gdzie istotna jest pewność połączenia, trwałość oraz łatwość integracji w systemach zautomatyzowanych.
