Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

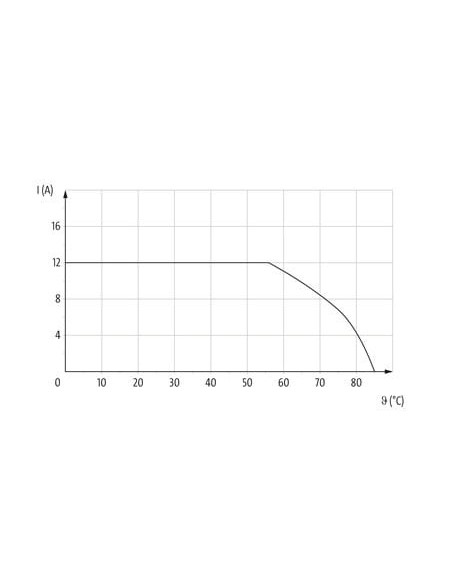

| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

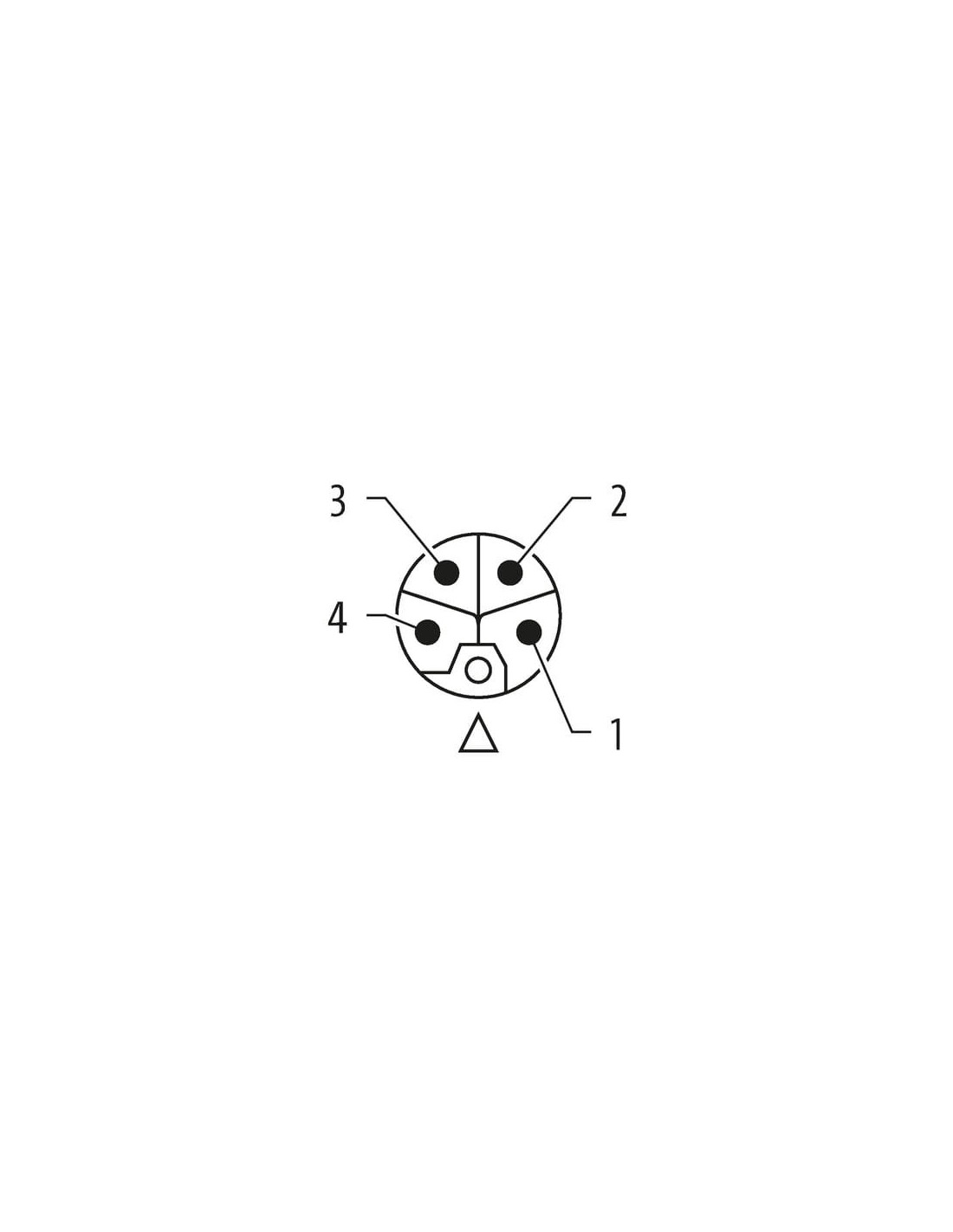

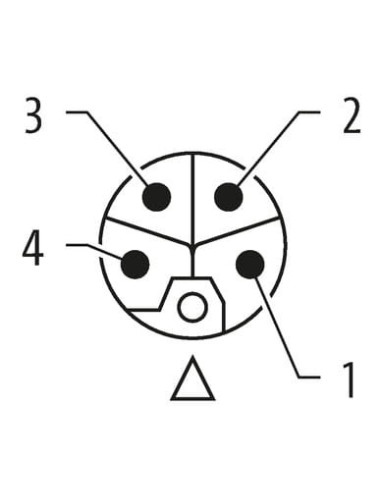

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

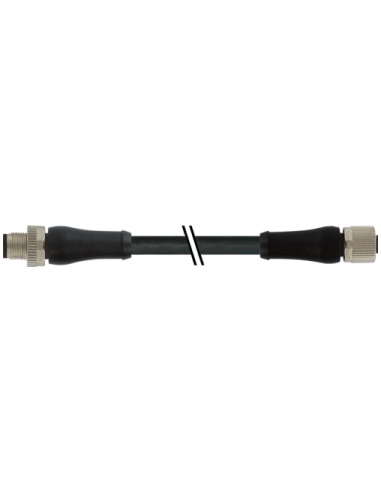

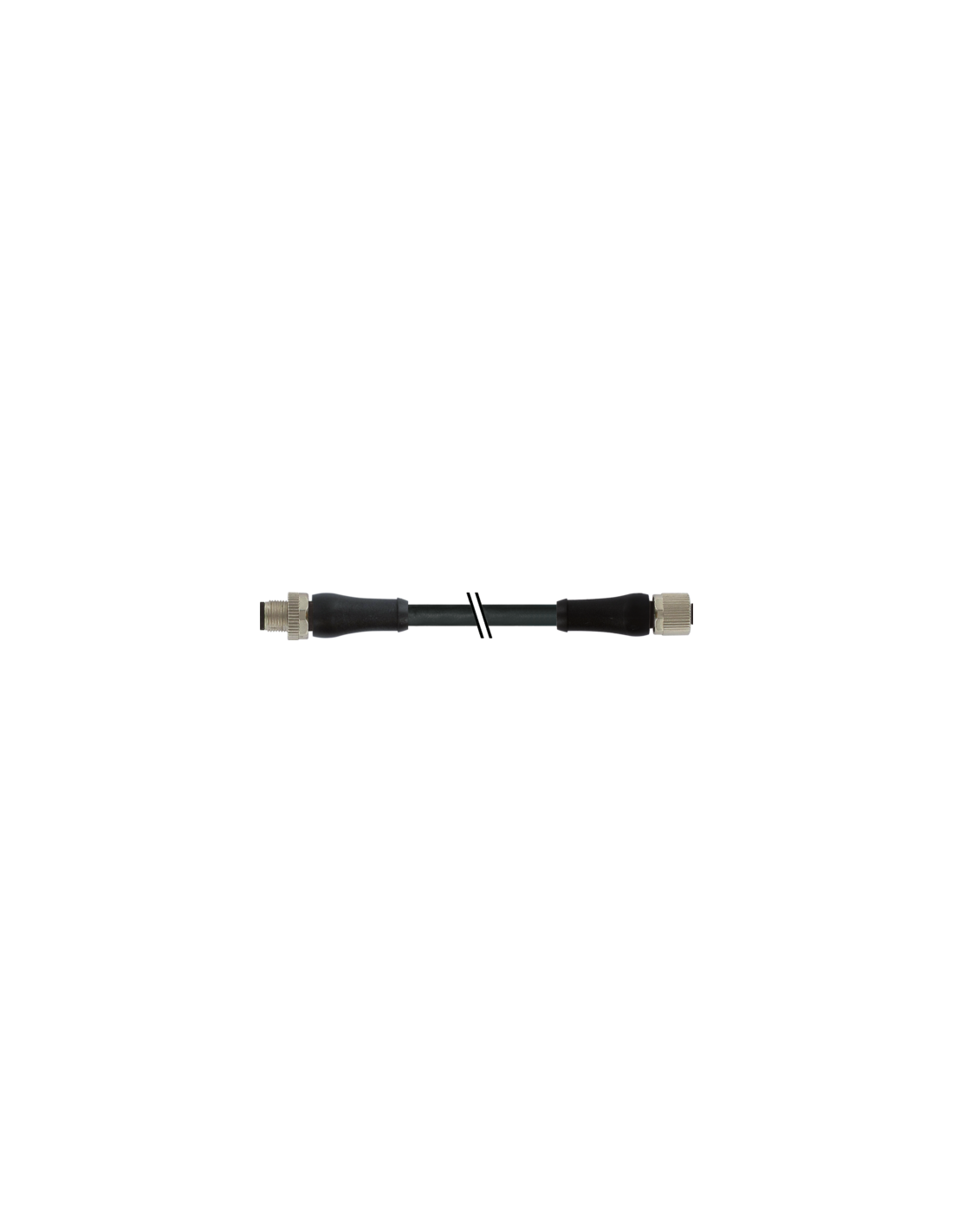

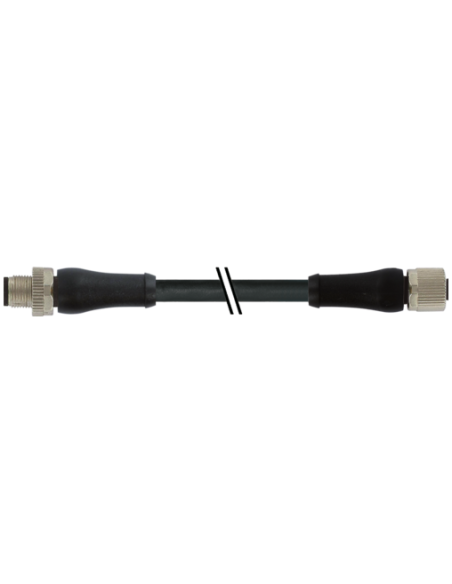

Konektor M12 Power L-kodowany 4-pin – przewód zasilający do zastosowań przemysłowych
Konektor M12 Power L-kodowany 4-pin to specjalistyczny przewód połączeniowy przeznaczony do zasilania w wymagających warunkach przemysłowych. Wyposażony w gniazdo M12 - M12, posiada układ 4-pinowy o kodowaniu L, co zapewnia kompatybilność z wieloma urządzeniami automatyki oraz systemami zasilającymi. Przewód o długości 3 metry gwarantuje elastyczność montażu i łatwość integracji z istniejącą infrastrukturą.
Najważniejsze zalety i zastosowania konektora M12 L-kodowanego
Produkt dedykowany jest do aplikacji wymagających przesyłu większych prądów (do 12 A na styk), dzięki czemu doskonale sprawdzi się przy zasilaniu serwonapędów, silników elektrycznych, rozdzielnic, urządzeń automatyki oraz maszyn przemysłowych.
- Wysoka wytrzymałość mechaniczna – złącza wykonane z odpornego plastiku oraz cynkowego odlewu ciśnieniowego z powłoką niklowaną.
- Bezpieczeństwo i odporność na warunki przemysłowe – stopień ochrony IP65/IP67 (przy montażu włożonym i przykręconym), odporność chemiczna i na oleje, odporność na promieniowanie UV.
- Stabilność pracy – przewód z osłoną PUR oraz żyłami o przekroju 1,5 mm² umożliwia przesyłanie dużych prądów z niską rezystancją linii (13,3 Ω/km przy 20°C).
- Dostosowanie do pracy w szerokim zakresie temperatur – od -25°C do +85°C (przewód: od -50°C do +90°C, w zależności od rodzaju pracy).
- Szybki i pewny montaż – złącza wyposażone w opaski kodujące, blokadę przeciwwstrząsową oraz złocone styki dla doskonałej niezawodności połączeń.
- Przeznaczenie do aplikacji dynamicznych – przewód odporny na zginanie i skręcanie, nadaje się do instalacji w prowadnikach kablowych (C-track).
Typowe zastosowania konektora M12 Power 4-pin
Złącze M12 Power L-kodowane wykorzystywane jest wszędzie tam, gdzie wymagana jest bezpieczna i niezawodna transmisja mocy – zarówno w maszynach produkcyjnych, liniach technologicznych, jak i w systemach transportowych czy rozdzielniach zasilania. Dzięki wysokiej prądowości i solidności wykonania idealnie nadaje się do urządzeń wymagających stabilnego zasilania o dużym natężeniu prądu oraz podwyższonej odporności na czynniki zewnętrzne.
Budowa i właściwości techniczne przewodu M12 L-kodowanego
Przewód wyposażony jest w cztery żyły oznaczone kolorystycznie (brązowy, biały, niebieski, czarny), wykonane z miedzianej skrętki klasy 6 o przekroju 1,5 mm². Izolacja oraz płaszcz wykonane są z wysokiej jakości materiałów (PP, PUR), odpornych na ścieranie, gięcie i substancje chemiczne, a także wolnych od kadmu, ołowiu, FCKW, halogenów i silikonu. Odpowiednia budowa pozwala na wielomilionowe cykle zginania, co wydłuża żywotność przewodu w zastosowaniach ruchomych.
- Standard złącza: IEC 61076-2-111
- Maksymalne napięcie robocze: 63 V DC (przewód: do 1000 V AC)
- Odporność na ogień: UL 1581, IEC 60332-2-2
- Wytrzymałość dielektryczna: 10 kV pomiędzy żyłami oraz pomiędzy żyłą a płaszczem
Zarówno przewód, jak i złącza spełniają rygorystyczne normy przemysłowe i są kompatybilne z różnorodnymi urządzeniami automatyki oraz systemami robotycznymi.
