Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | M12P |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor 7/8" męski-żeńska, prosty, 5-pinowy z kablem zasilającym 5 m
Konektor 7/8" męski-prosty – 7/8" żeński-prosty (kod produktu: 7000-50021-9610500) to wysokiej jakości przewód zasilający przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji wymagających pewnych i trwałych połączeń elektrycznych. Produkt wyposażono w pięciopinowy przewód o długości 5 metrów oraz solidne złącza w standardzie 7/8 cala.
Zastosowanie i przeznaczenie konektora 7/8" z kablem PUR
Konektory tego typu wykorzystywane są przede wszystkim w automatyce przemysłowej, szafach sterowniczych, systemach rozdziału energii, maszynach oraz urządzeniach, w których kluczowe są niezawodność, szczelność oraz odporność na czynniki zewnętrzne. Kabel PUR zapewnia bardzo dobrą odporność na oleje, chemikalia, wysoką giętkość i wytrzymałość mechaniczną, dzięki czemu sprawdza się w trudnych warunkach przemysłowych, również przy intensywnym ruchu lub narażeniu na drgania.
Najważniejsze zalety złącza 7/8" męski-żeński
- Solidna konstrukcja – obudowa wykonana z tworzywa odpornego na działanie chemikaliów, olejów oraz czynników mechanicznych.
- Wysoki poziom ochrony – klasa szczelności IP67 zapewnia odporność na pył i chwilowe zanurzenie w wodzie po prawidłowym dokręceniu złącza.
- 5-pinowe złącze – umożliwia podłączenie zarówno zasilania, jak i sygnałów sterujących czy uziemienia.
- Kabel o długości 5 m – pozwala na łatwe prowadzenie instalacji w miejscach trudnodostępnych.
- Bezhalogenowy, bezkadmowy i bezołowiowy przewód – spełnia wymagania środowiskowe i bezpieczeństwa.
- Odpowiedni do pracy zarówno w niskich, jak i wysokich temperaturach (od -25°C do +85°C na złączu oraz od -50°C do +90°C na kablu).
- Odporność na drgania i wielokrotne ruchy – elastyczna oraz wytrzymała struktura przewodu z PUR pozwala na zastosowanie w robotyce oraz ruchomych elementach maszyn.
Typowe zastosowania konektorów 7/8 cala
- Montaż w rozdzielnicach i szafach sterowniczych
- Podłączanie silników, czujników oraz aktuatorów w systemach automatyki
- Instalacje w liniach produkcyjnych, maszynach przemysłowych oraz urządzeniach transportujących
- Przesył sygnałów i zasilania niskiego/spięcia roboczego w trudnych warunkach środowiskowych

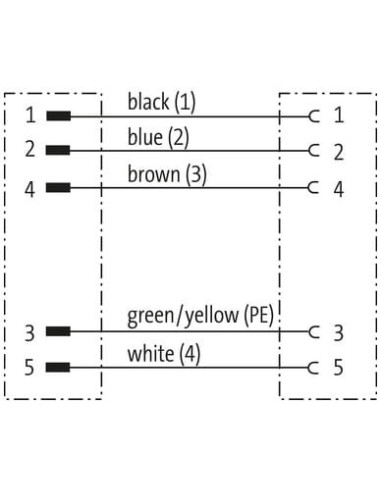

Budowa i funkcjonalność złącza 7/8" – rysunek techniczny i opis przewodów
Produkt wyposażono w standardowe złącza męskie i żeńskie o średnicy 7/8 cala, które wykonano z dużą precyzją – umożliwiają one szybkie i pewne podłączenie oraz zminimalizowanie ryzyka błędów montażowych. Wyraźnie opisane kolory przewodów upraszczają instalację: czarny, niebieski, brązowy, zielono-żółty (PE), biały. Schemat pinów oraz układ przewodów są jasno określone, co ułatwia integrację z innymi komponentami instalacji.
Odporność na warunki pracy i trwałość złącza automatyki
Dzięki zastosowaniu powłoki PUR oraz wysokiej klasy izolacji, przewód znakomicie sprawdza się w środowiskach przemysłowych o wysokim zapyleniu, obecności chemikaliów lub olejów. Wielokrotne zginanie, drgania czy kontakt z paliwami nie wpływają negatywnie na jego funkcjonowanie, co czyni ten kabel idealnym rozwiązaniem do długotrwałej pracy oraz dynamicznych aplikacji.
Konektor 7/8" męski-żeńska, prosty, z pięciożyłowym przewodem, to pewny wybór dla profesjonalnych instalacji elektrycznych i automatyki, gdzie niezawodność i bezpieczeństwo są kluczowe.
