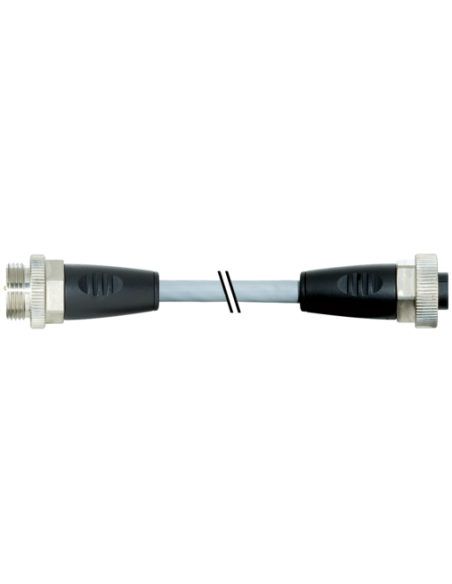

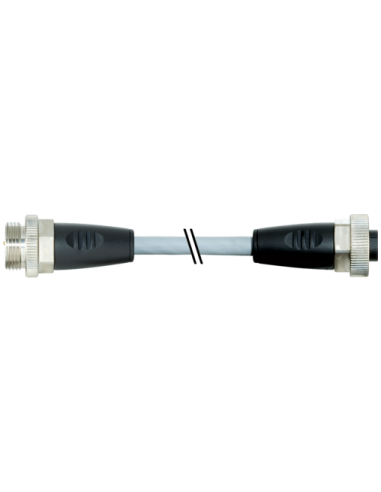

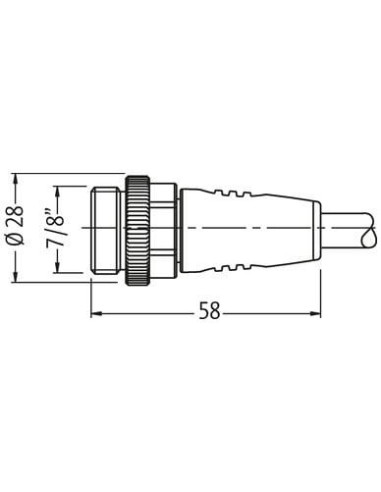

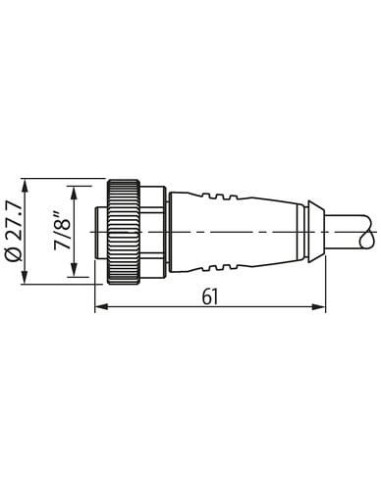

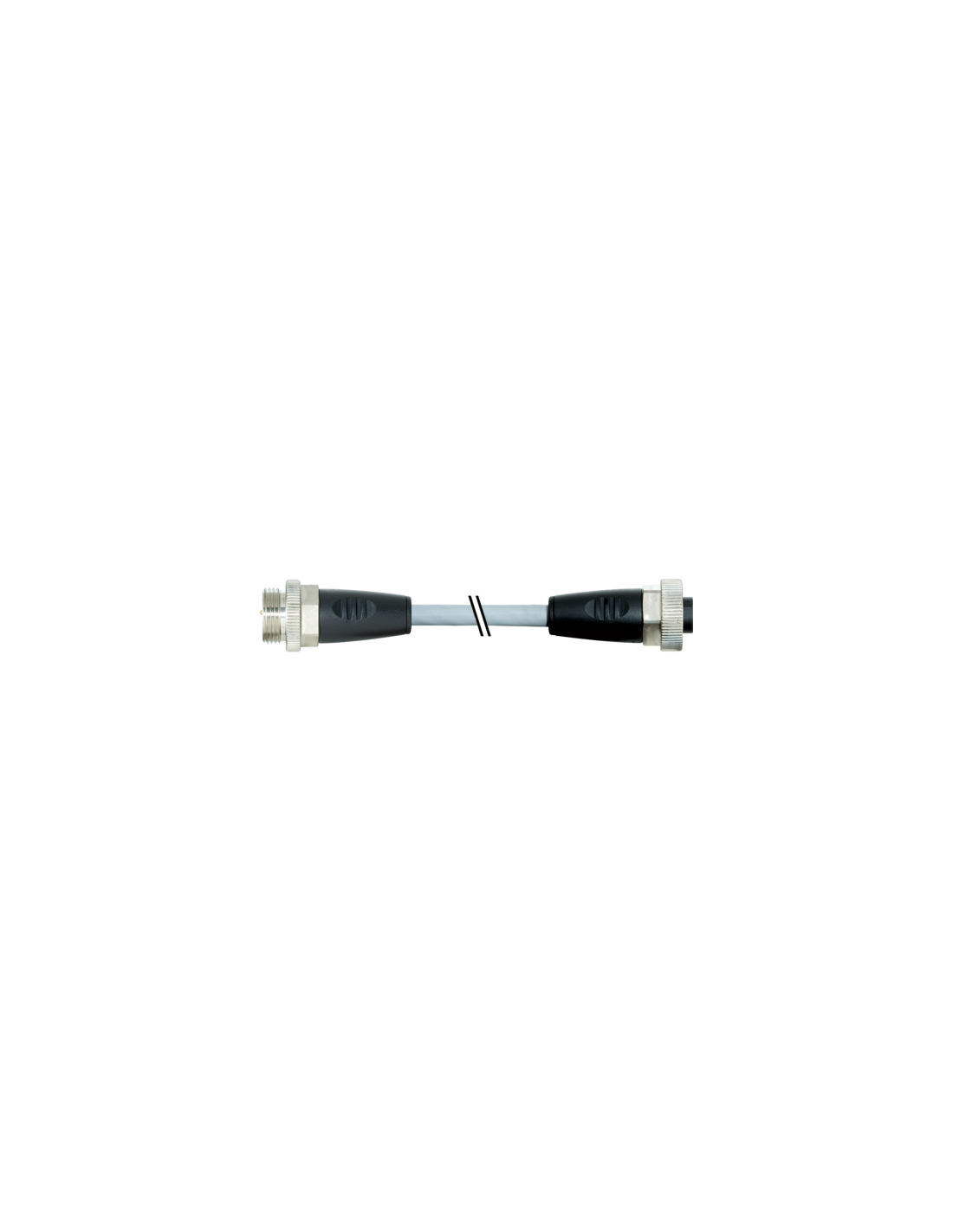

Męski prosty – żeński proste

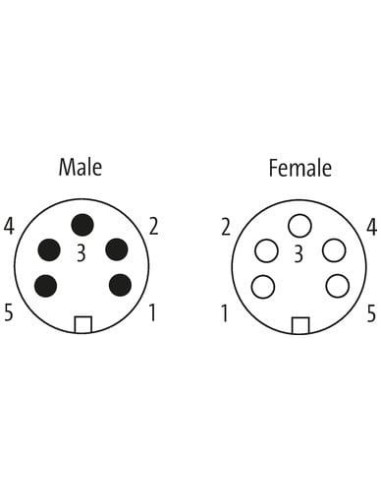

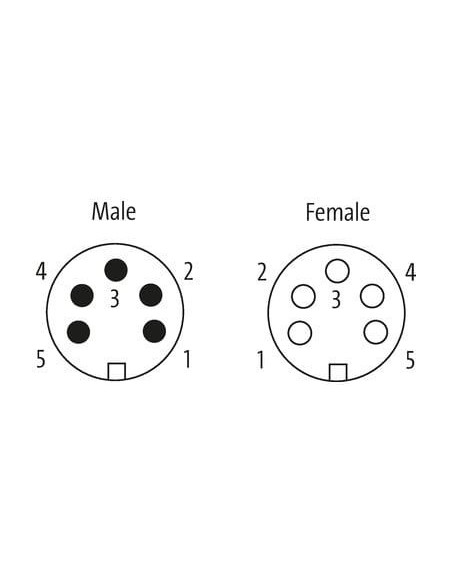

7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 11 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | M12P |

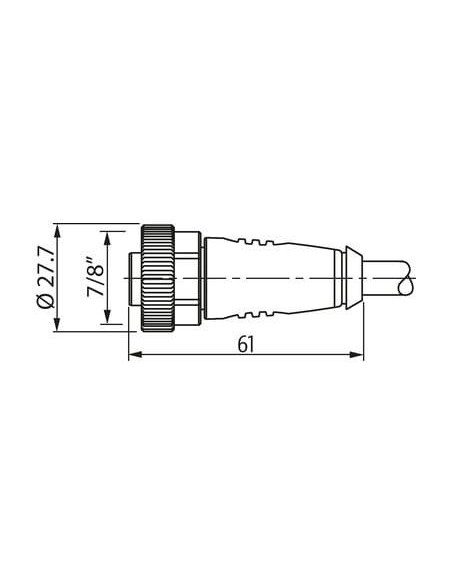

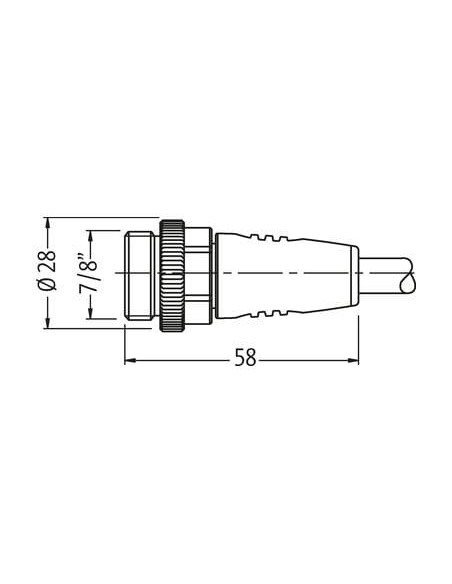

| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

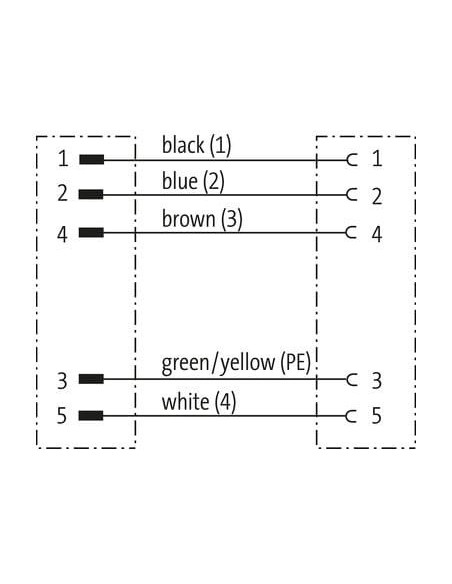

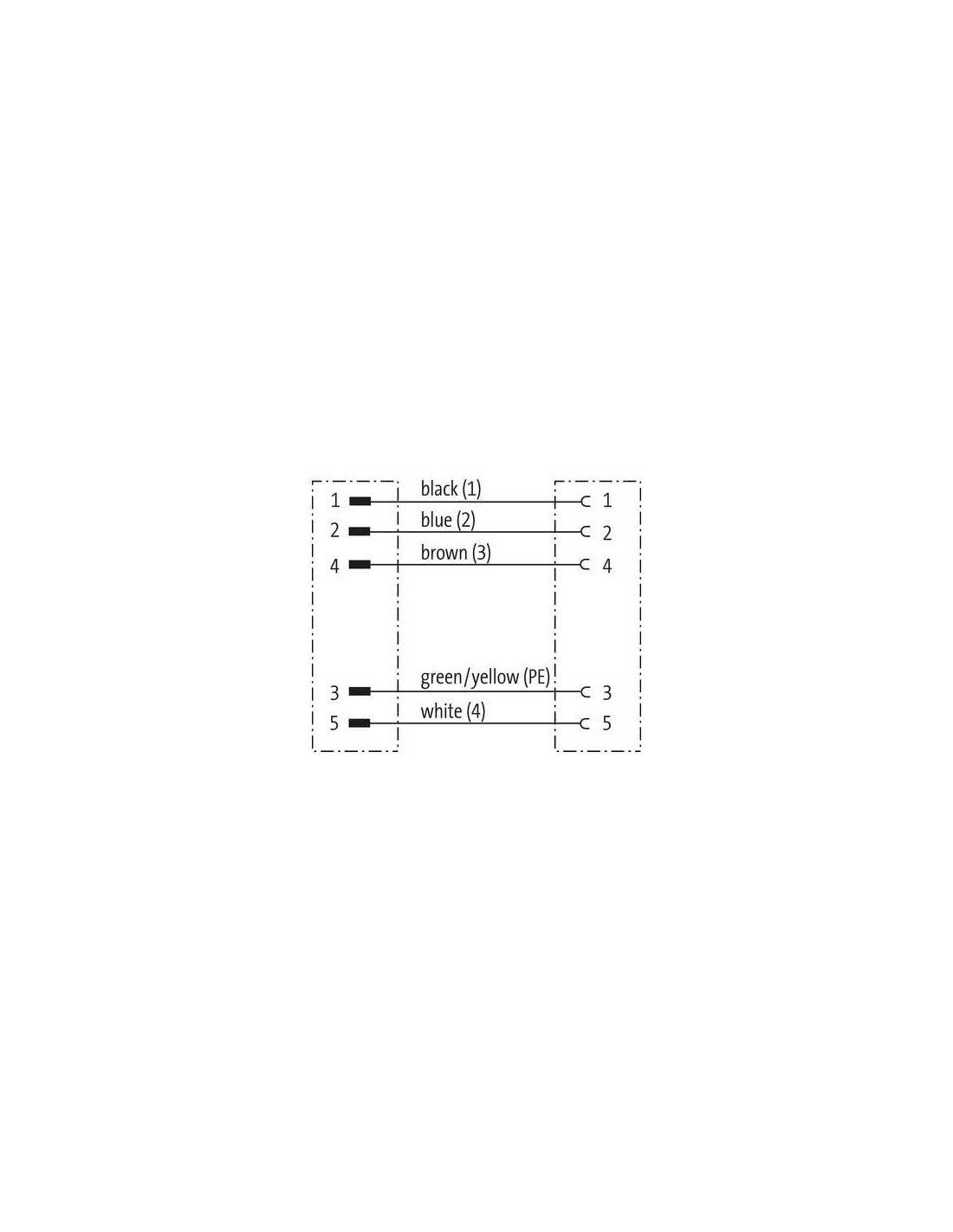

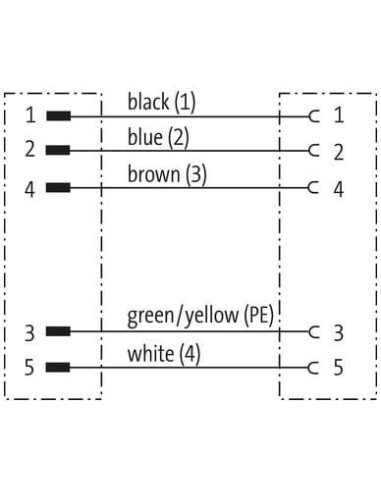

| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Kabel złączny 7/8" 5-pinowy 11 m – Zastosowanie w automatyce i przemysłowych instalacjach elektroenergetycznych
Kabel złączny 7/8" prosty męski – żeński, 5-pinowy, długość 11 metrów to wysokiej klasy przewód stosowany w wymagających aplikacjach przemysłowych i automatyce. Jest przeznaczony do bezpiecznego i niezawodnego przesyłu energii oraz sygnałów sterujących. Cechuje się bardzo dobrą odpornością mechaniczną, chemiczną oraz na działanie olejów. Wtyki z tworzywa sztucznego gwarantują trwałość i pewność połączenia, nawet przy intensywnej eksploatacji w trudnych warunkach otoczenia.
Główne zalety i możliwości zastosowania kabla 7/8" 5-pin
- Wysoka odporność mechaniczna – dzięki płaszczowi z PUR oraz wzmocnionej konstrukcji przewodu, kabel sprawdza się w środowiskach narażonych na drgania, uderzenia i ciągłe ruchy.
- Odporny na oleje, chemikalia i benzynę – idealny do instalacji w halach produkcyjnych, maszynowniach, liniach technologicznych oraz w przemyśle ciężkim.
- Stopień ochrony IP67 – zapewnia zabezpieczenie przed pyłem i wodą, co pozwala na stosowanie kabla w aplikacjach zewnętrznych oraz w wilgotnych strefach produkcyjnych.
- Temperatura pracy od -25°C do +85°C – przewód nadaje się do pracy zarówno w niskich, jak i wysokich temperaturach, gwarantując niezawodność niezależnie od warunków otoczenia.
- Bezhalogenowa, bezołowiowa i bezkadmowa konstrukcja – zgodność z wymaganiami środowiskowymi i bezpieczeństwa.
Typowe zastosowania kabla złącza 7/8"
Złącza 7/8" 5-pin są szeroko stosowane w aplikacjach przemysłowych, m.in.:
- Automatyka przemysłowa – łączenie napędów, silników, modułów wejść/wyjść oraz czujników z magistralami sterującymi.
- Technologia maszynowa – szybkie i pewne połączenia urządzeń w liniach produkcyjnych.
- Przemysł spożywczy, farmaceutyczny oraz chemiczny – dzięki zwiększonej odporności na czynniki chemiczne.
- Budowa maszyn i urządzeń – zasilanie odbiorników, rozdzielnice oraz układy sterowania.
- Infrastruktura transportowa, systemy dźwigowe i magazynowe.
Konstrukcja i parametry techniczne kabla elektroenergetycznego 7/8"
Przewód o długości 11 m wyposażony jest w pięć żył o przekroju 1,5 mm², wykonany na bazie wysokiej jakości skrętki miedzianej. Zastosowanie tworzywa PUR jako płaszcza zapewnia wysoką odporność na ścieranie i uszkodzenia. Kabel spełnia normy dotyczące odporności na działanie ognia i bezpieczeństwo (UL 1581, IEC 60332-2-2), a także wytrzymuje znaczną liczbę cykli zginania i skręceń, co czyni go niezastąpionym w aplikacjach ruchomych.
Bezpieczeństwo oraz wygoda instalacji
Przy instalacji warto zwrócić uwagę na odpowiedni promień gięcia przewodu oraz zabezpieczenie złączy przed nadmiernymi siłami mechanicznymi – wysoka odporność na wstrząsy i drgania umożliwia wieloletnią eksploatację bez ryzyka uszkodzenia połączeń. Ergonomiczne wtyki umożliwiają szybki montaż i demontaż, nawet w trudno dostępnych miejscach.
Podsumowanie – profesjonalny kabel złącza 7/8" 5-pin (nr 7000-50021-9611100)
Rozwiązanie dedykowane profesjonalnym instalacjom przemysłowym, gdzie kluczowa jest niezawodność, wytrzymałość na warunki środowiskowe oraz łatwość montażu złączy okrągłych 7/8". Kabel dostępny jest w różnych długościach na zamówienie, co umożliwia dostosowanie do indywidualnych potrzeb projektowych. Wysokie parametry elektryczne (do 1000 V AC, 12 A na styk, odporność udarowa 3 kV) rozszerzają zakres zastosowań w automatyce i energetyce.
