Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

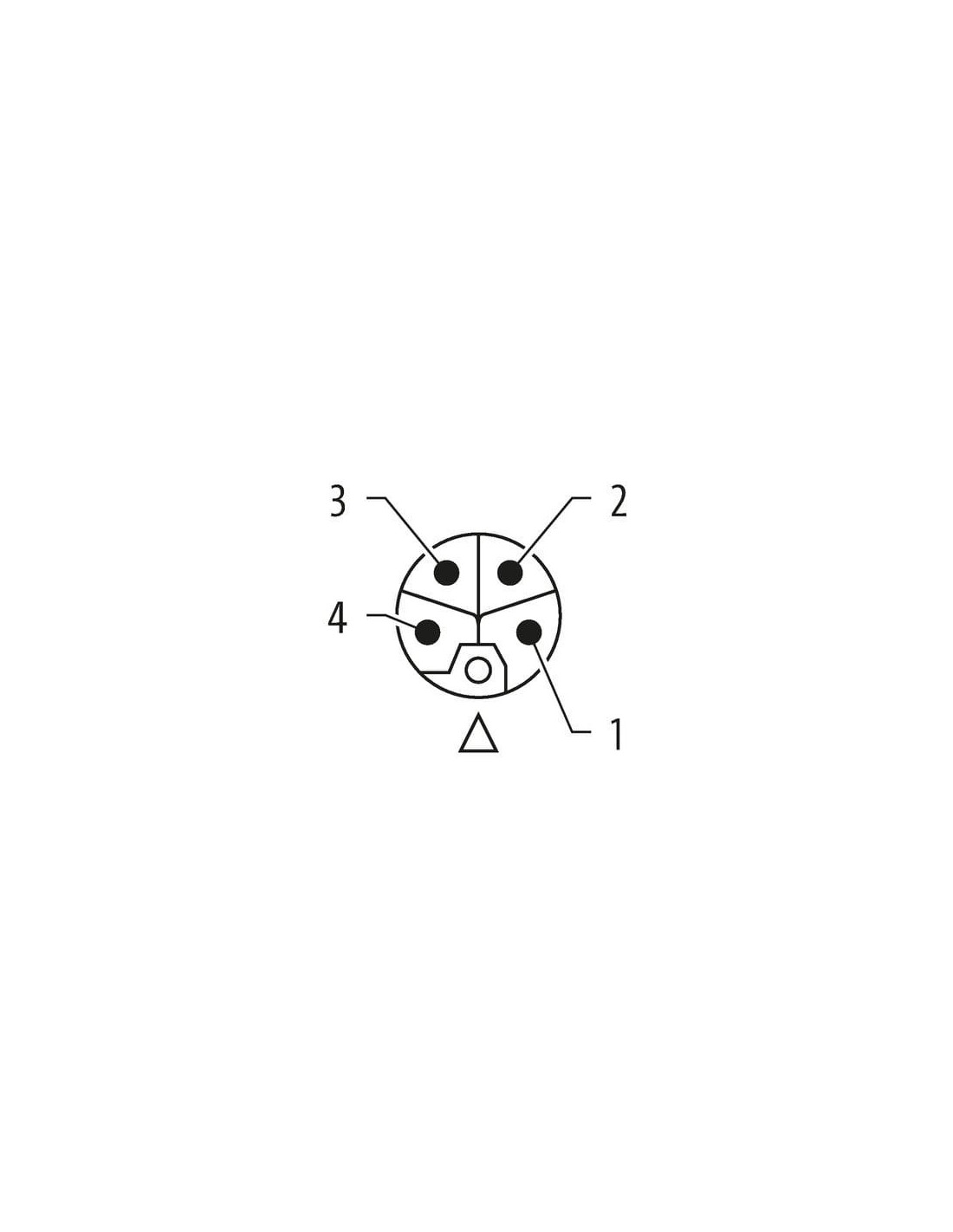

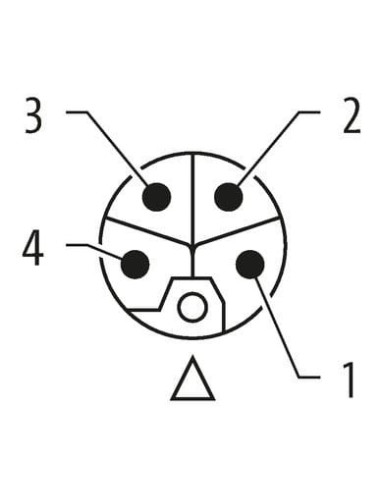

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

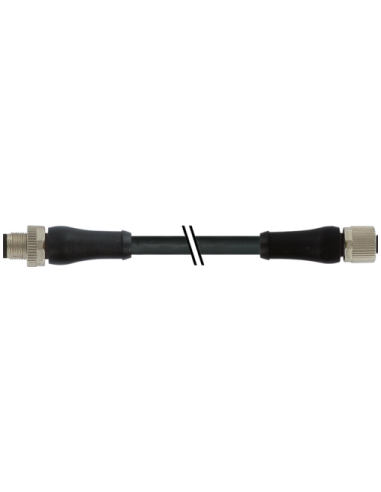

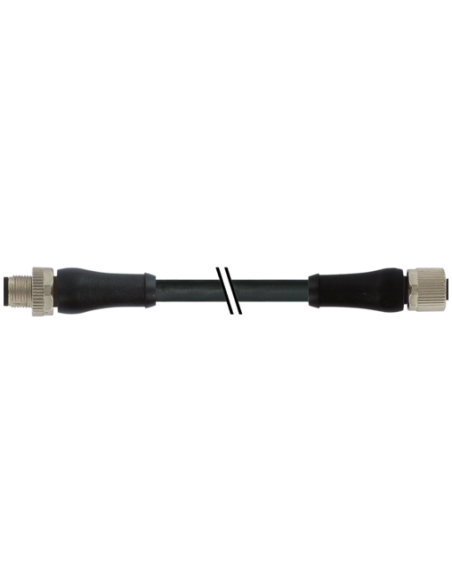

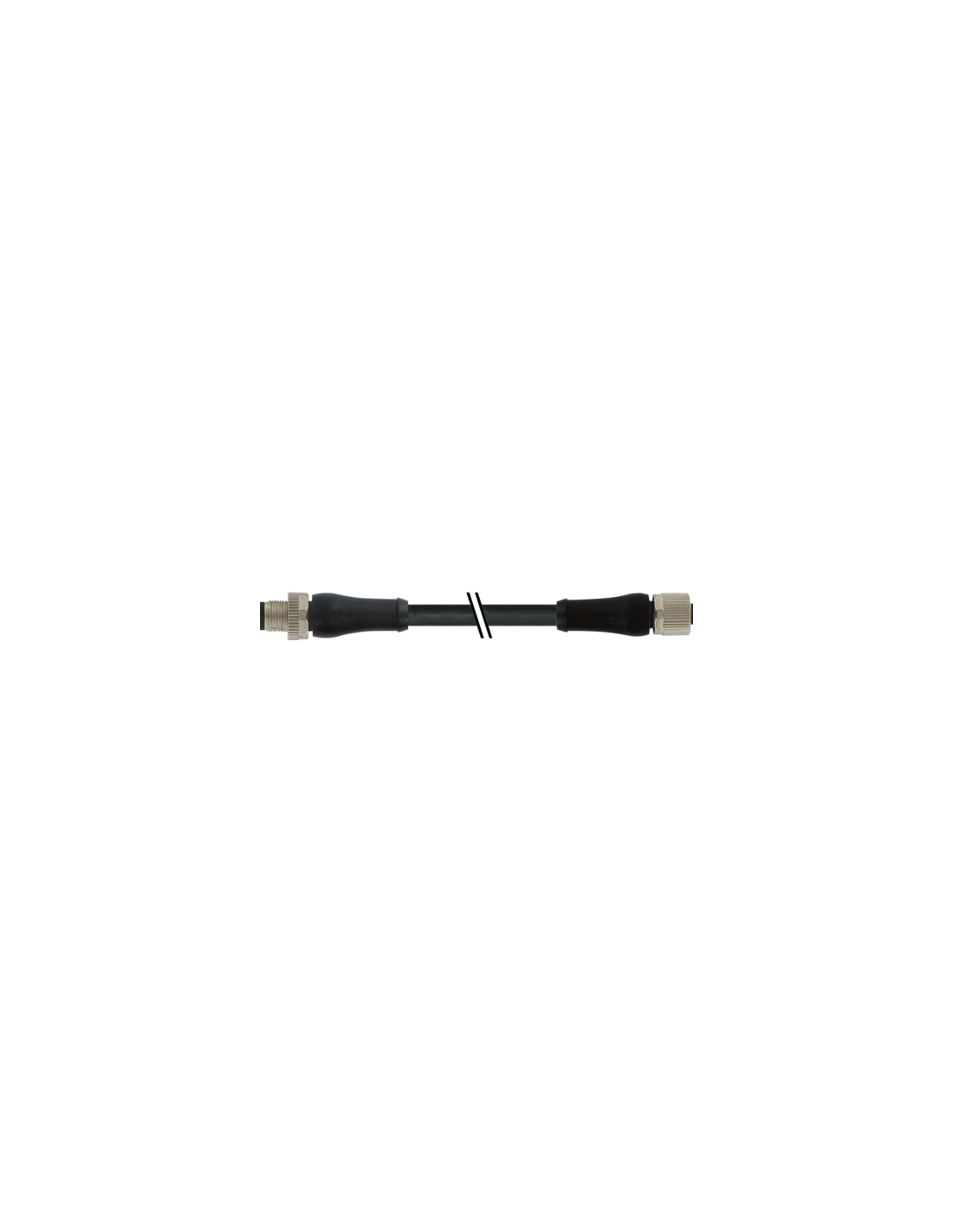

Złącze zasilające M12 Power L-kodowanie 4-polowe – kabel 2,5 m
Przewód M12 Power L-kodowany to specjalistyczny przewód zasilający wyposażony w złącza M12 (męski 0° – żeński 0°), charakteryzujący się czterema pozłacanymi pinami oraz wysoką wydajnością prądową do 12 A na jeden styk. Długość przewodu wynosi 2,5 m, co umożliwia wszechstronne zastosowanie zarówno w szafach sterowniczych, jak i bezpośrednio w maszynach oraz systemach automatyki.
Kabel przemysłowy M12 do wymagających środowisk – właściwości i bezpieczeństwo
- Stopień ochrony IP65 i IP67 – zabezpiecza przed wnikaniem wody, kurzu i pyłu, nawet w przypadku intensywnych warunków przemysłowych.
- Stabilna praca w szerokim zakresie temperatur od -25°C do 85°C oraz od -50°C do 80°C (dla kabla w stałej instalacji), co pozwala na stosowanie przewodu zarówno w niskich, jak i wysokich temperaturach otoczenia.
- Konstrukcja przeciwdrganiowa – złącza gwarantują odporność na drgania oraz wstrząsy, co czyni je idealnymi do pracy w środowisku przemysłowym.
- Powłoka z tworzywa sztucznego PUR o dobrej odporności chemicznej oraz na oleje, benzynę i promieniowanie UV, przystosowana do długotrwałego użytkowania.
- Stosowane materiały bezhalogenowe, bezołowiowe, wolne od kadmu i FCKW – w trosce o środowisko i bezpieczeństwo pracy.
M12 Power z kodowaniem L – typowe zastosowania i możliwości wykorzystania
Złącze M12 z kodowaniem L dedykowane jest do nowoczesnych aplikacji zasilających w automatyce przemysłowej, systemach sterowania oraz rozproszonych systemach I/O. Technologia M12 Power umożliwia przesyłanie dużych mocy na ograniczonej przestrzeni, co pozwala na projektowanie zwartych paneli i systemów rozdziału energii. Standard IEC 61076-2-111 potwierdza kompatybilność z innymi rozwiązaniami M12 dostępnymi na rynku.
Przykładowe zastosowania:
- zasilanie modułów maszyn i urządzeń przemysłowych
- rozdzielnice, sterowniki, napędy elektryczne oraz rozproszone systemy zasilania
- przemysł motoryzacyjny, logistyka, automatyka procesowa
- instalacje o podwyższonej niezawodności pracy (zakłady produkcyjne, linie montażowe)
Konstrukcja i parametry przewodu – bezpieczeństwo oraz niezawodność
Przewód M12 oparty jest na skrętce miedzianej klasy 6, przewodach o przekroju 1,5 mm² z izolacją PP i płaszczem PUR o twardości 90 ± 5 Shore A. Odpowiednie kolory żył: brązowy, biały, niebieski, czarny ułatwiają poprawne podłączenie. Przewód jest odporny na promieniowanie UV (zgodnie z DIN EN ISO 4892-2 A), płomień (zgodnie z IEC 60332-2-2) oraz spełnia normy odporności chemicznej i olejowej zgodnie z DIN EN 60811-404. Przeznaczony jest do pracy zarówno w ruchomych (promieniach gięcia wg normy), jak i w stałych instalacjach.
Zalety stosowania złączy i przewodów M12 Power w automatyce
- Zwiększona niezawodność dzięki zastosowaniu pozłacanych styków i solidnych materiałów obudowy.
- Oszczędność miejsca bez utraty wydajności zasilania – wysoki prąd na niewielkiej powierzchni złącza.
- Łatwa instalacja z wykorzystaniem klasycznego gwintu M12 x 1 i momentu dokręcania 0,6 Nm.
- Kompatybilność z szeroką gamą urządzeń automatyki i energetyki przemysłowej.
M12 Power L 4-polowe to niezawodne rozwiązanie do przemysłowych zadań zasilania, zapewniające bezpieczeństwo, wysoką wydajność i elastyczność konfiguracji.
