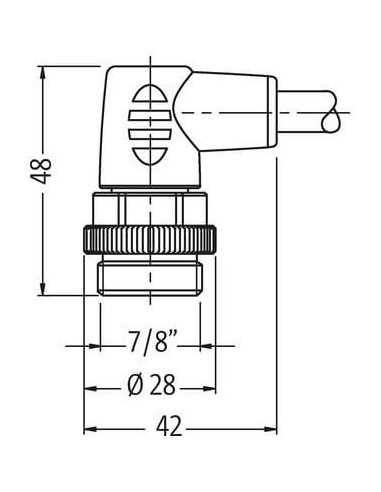

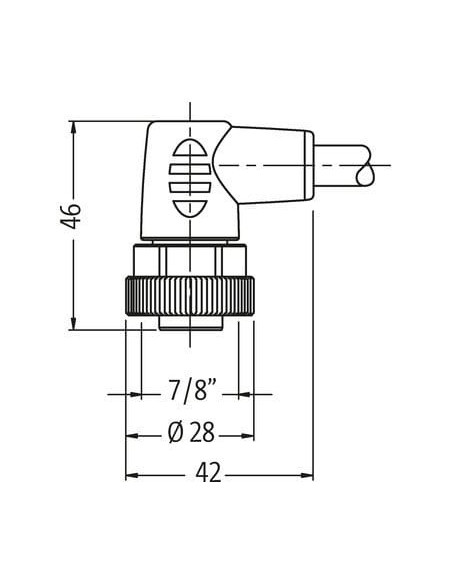

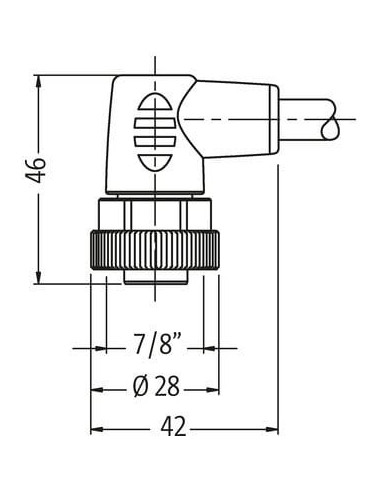

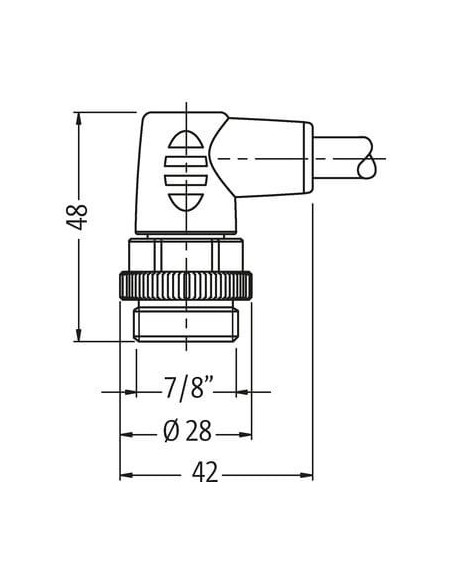

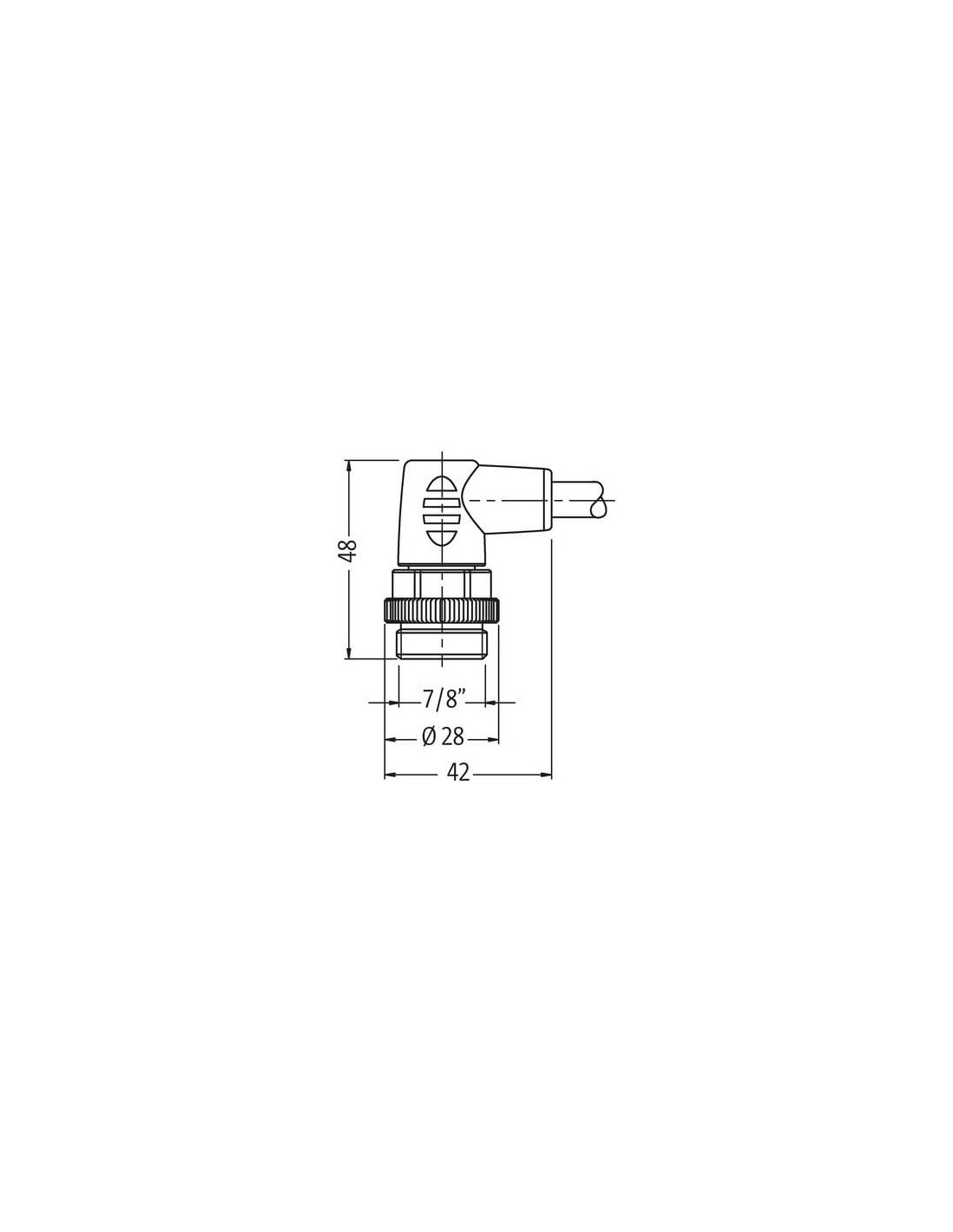

Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

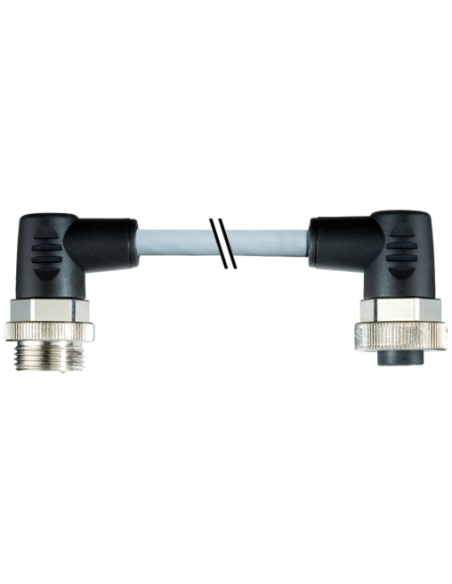

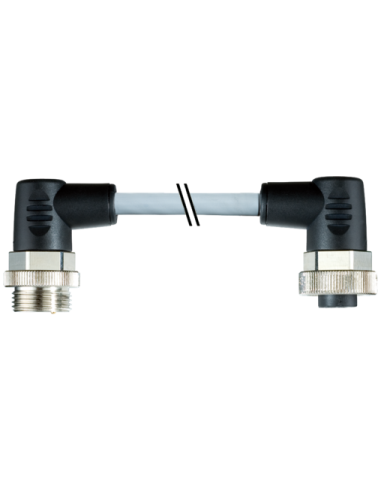

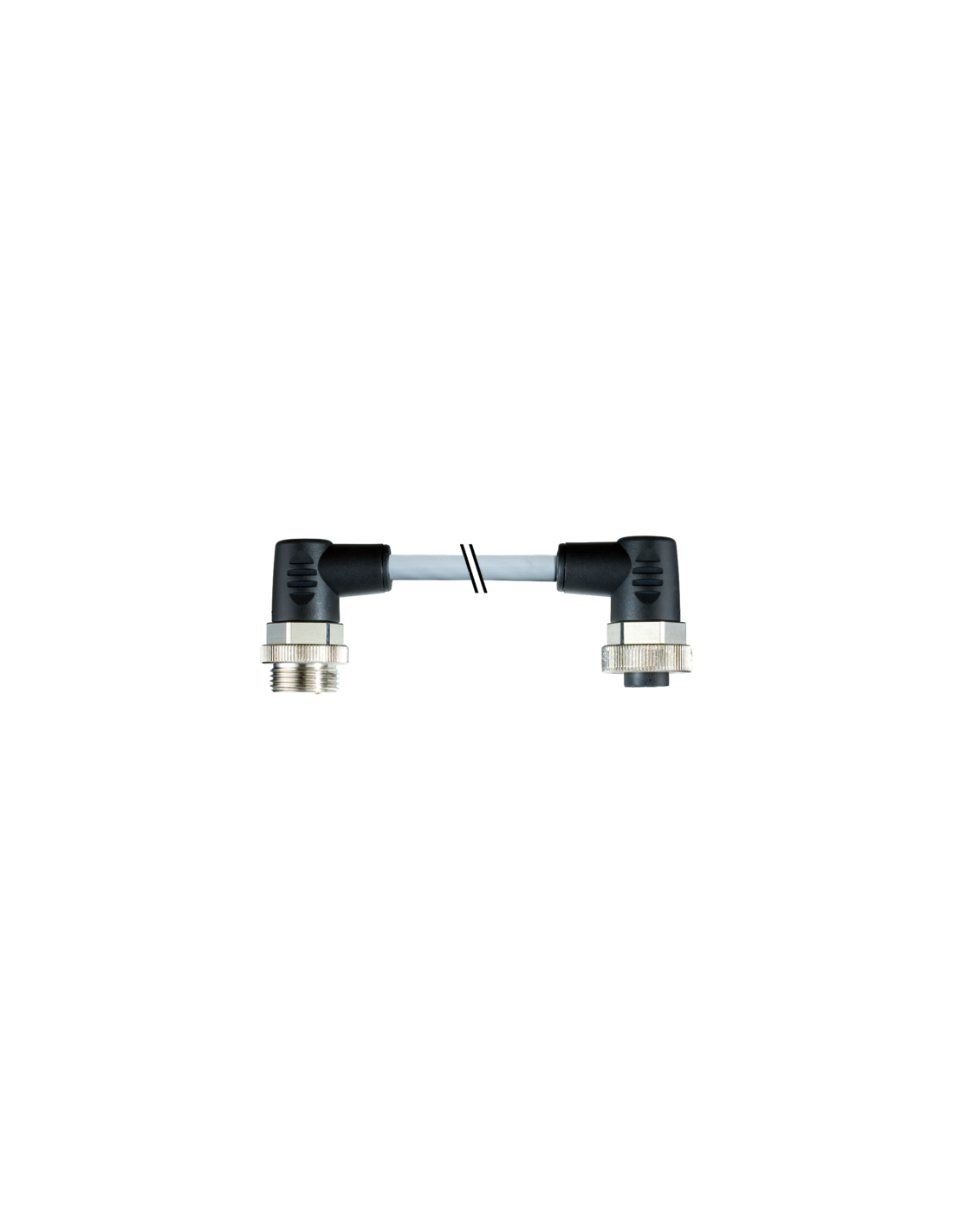

Kabel złączowy 7/8'' 5-pinowy – 7,5 m do zastosowań przemysłowych
Kabel złączowy 7/8'' KAB.Bu-St 5pol 961 7,5 m (kod: 7000-50051-9610750) to specjalistyczne rozwiązanie, które zapewnia niezawodne połączenie elektryczne w aplikacjach przemysłowych, automatyce, robotyce oraz systemach zasilania maszyn. Zastosowanie standardu złącza 7/8" 5-pinowego umożliwia skuteczne przesyłanie energii oraz sygnałów sterujących do urządzeń i instalacji, które wymagają wysokiej odporności na czynniki zewnętrzne.
Zalety złącza prostokątnego 90° 7/8"
Złącza typu kątowego (90°) po stronie męskiej i żeńskiej pozwalają na wygodne podłączenie przewodu w miejscach o ograniczonej przestrzeni montażowej, minimalizując ryzyko uszkodzenia dzięki optymalnemu prowadzeniu kabla.
- Złącze męskie 7/8" – złącze żeńskie 7/8", 5-pinowe
- Trwała konstrukcja odporna na wstrząsy oraz drgania dzięki systemowi zabezpieczeń montażowych
- Wysoki poziom ochrony IP67 – odporność na pył oraz wilgoć, możliwość stosowania w trudnych warunkach środowiskowych
- Kabel o długości 7,5 m – wygodny do instalacji zarówno w dużych, jak i kompaktowych systemach
- Możliwość pracy w szerokim zakresie temperatur roboczych
Typowe zastosowania kabla złączowego 7/8" 5-polowego
Produkt dedykowany jest zasilaniu maszyn, czujników, zaworów oraz elementów systemów automatyzacji. Sprawdza się wszędzie tam, gdzie niezbędne jest trwałe i bezpieczne połączenie elektryczne o wysokiej wydajności prądowej, m.in.:
- Maszyny przemysłowe
- Robotyka i automatyka przemysłowa
- Systemy dystrybucji energii
- Infrastruktura transportu wewnętrznego
- Układy sterowania i kontroli procesów
Materiał i konstrukcja gwarantujące niezawodność
Zastosowany przewód o izolacji PUR zapewnia odporność na promieniowanie UV, oleje oraz środki chemiczne, co umożliwia długotrwałą eksploatację nawet w wymagających środowiskach. Technologia wykonania przewiduje możliwość ciągłego zgięcia i ruchu przy zachowaniu parametrów maksymalnych, a także specjalną konstrukcję powłoki i wypełniacza zwiększającą odporność na mikrouszkodzenia.
Brak szkodliwych substancji: kabel jest wolny od ołowiu, kadmu, halogenów, FCKW i silikonu, co jest zgodne z normami bezpieczeństwa środowiskowego.
Bezpieczna i intuicyjna instalacja
Montaż odbywa się poprzez włożenie i przykręcenie złącza, co gwarantuje solidne zamocowanie i odporność na odłączenie pod wpływem drgań lub przeciążeń mechanicznych. Biegunowość przewodów odpowiada standardowej kolorystyce i numeracji, co ułatwia szybkie podłączenie instalacji elektrycznej.
- Wysoka wytrzymałość mechaniczna: odporność na ponad 5 milionów cykli pracy (C-track, skręcanie)
- Odporność na płomienie zgodnie z normą UL 1581, IEC 60332-2-2
- Klasa ochrony dielektrycznej – testy napięciowe do 10 kV
Kabel złączowy 7/8'' 5-pinowy – podsumowanie funkcjonalności
Kabel 7/8'' KAB.Bu-St 5pol 961 7,5 m to niezawodny komponent do profesjonalnych zastosowań w przemyśle, gwarantujący odporność na warunki zewnętrzne oraz bezpieczeństwo instalacji. Wysoka trwałość materiałów i starannie zaprojektowana konstrukcja wtyczek czynią ten przewód idealnym wyborem do nowoczesnych instalacji automatyki i systemów zasilających.
