M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

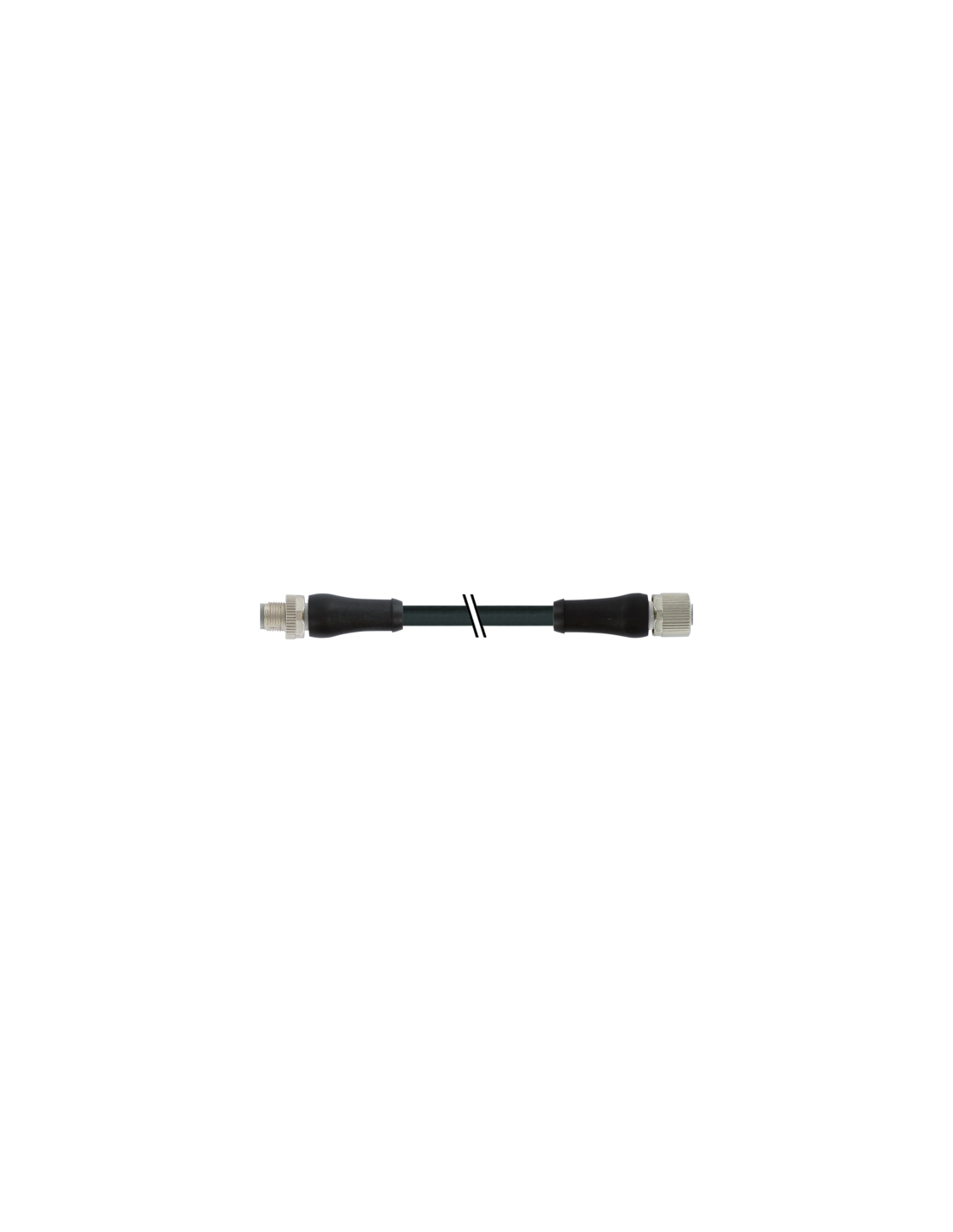

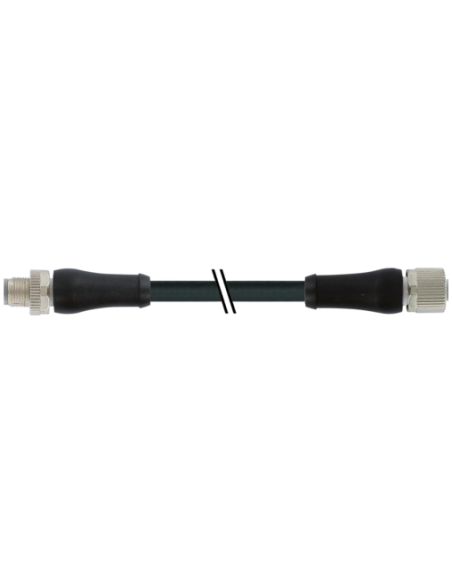

Konektor M12 Power L-code męski 0° - żeński 0°, 5-pinowy, 2m – Przewód zasilania o wysokiej wydajności
Konektor M12 Power L-code to profesjonalny przewód zasilający przeznaczony do wymagających aplikacji przemysłowych. Produkt dostępny jest w wersji męskiej i żeńskiej (0°/0°), o długości 2 metrów oraz z 5 pozłacanymi stykami, co zapewnia niezawodność i trwałość w warunkach intensywnej eksploatacji.
Najważniejsze zalety kabla zasilającego M12 Power L-code
- Wysoka wydajność prądowa – do 12 A dla każdego styku, umożliwia przesyłanie dużych mocy w automatyce i robotyce.
- Kodowanie L – gwarantuje prawidłowe połączenie oraz kompatybilność z systemami zasilającymi zgodnymi z normą IEC 61076-2-111.
- Stopień ochrony IP65/IP67 – zapewnia szczelną i bezpieczną pracę w środowisku przemysłowym, nawet przy zwiększonej wilgotności i zapyleniu.
- Wytrzymała konstrukcja – obudowa z wysoce odpornego tworzywa PUR oraz niklowana powłoka blokady zwiększają odporność na uszkodzenia mechaniczne, chemikalia i oleje.
- Stabilność podczas drgań oraz wstrząsów – dodatkowa blokada chroni przed przypadkowym rozłączeniem w trakcie pracy urządzeń.
- Elastyczny kabel, przystosowany do milionów cykli zginania i skręcania, idealny do zastosowań ruchomych, np. w liniach produkcyjnych czy maszynach mobilnych.
Typowe zastosowanie przewodu M12 Power L-code
- Zasilanie serwonapędów oraz silników – sprawdza się w maszynach CNC, systemach transportowych i automatyce procesowej.
- Rozprowadzanie zasilania w szafach sterowniczych – doskonały do energetycznego okablowania rozdzielnic, rozgałęźników i rozdzielaczy prądu.
- Podłączenie urządzeń peryferyjnych – kompatybilny z sensorami, siłownikami oraz modułami I/O wymagającymi stabilnego zasilania.
- Systemy robotyczne oraz aplikacje z ruchomym okablowaniem – wysoka odporność na zginanie i skręcanie przewodu minimalizuje ryzyko awarii w dynamicznych środowiskach pracy.
Budowa i schematy konektora M12 Power L-code
Przewód wyposażony jest w standardowe gwinty M12 x 1 oraz złącza kodowane w standardzie L. Zastosowano 5-żyłowy kabel o przekroju 1,5 mm², który zapewnia stabilne przesyłanie prądu nawet przy dużych obciążeniach.

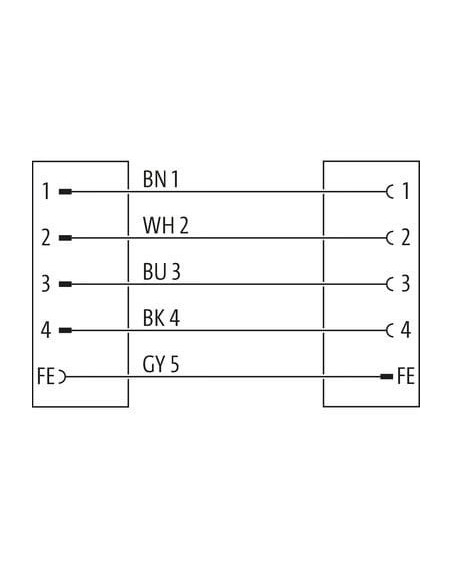

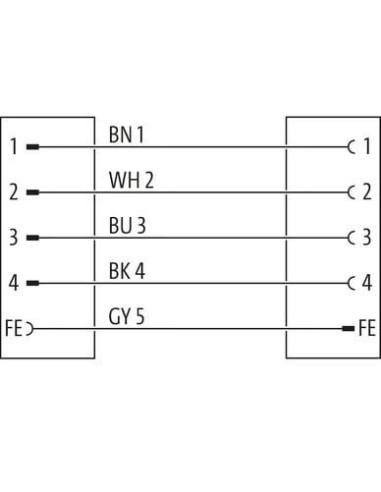

- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY).
- Obudowa i uszczelka: PUR i FKM dla zwiększonej odporności temperaturowej oraz chemicznej.
Odporność i wytrzymałość w trudnych warunkach
- Zakres temperatury pracy: od -25°C do +85°C (konektor), do -50°C przewód w warunkach statycznych.
- Odporność na UV, płomień, oleje oraz benzyny – potwierdzona odpowiednimi normami DIN, UL oraz IEC.
- Bezołowiowy, wolny od kadmu, FCKW, halogenów i silikonu – produkt bezpieczny ekologicznie i zdrowotnie.
Możliwości montażu i bezpieczeństwo połączeń
- Łatwy montaż – konektory przykręcane z momentem 0,6 Nm, co zapewnia stabilność i szczelność połączenia.
- Zabezpieczenie przeciwwstrząsowe – gwarancja nieprzerwanej pracy nawet przy intensywnych obciążeniach mechanicznych.
- Średnica zewnętrzna kabla: 8,2 mm, co ułatwia prowadzenie nawet w ograniczonych przestrzeniach.
Konektor M12 Power L-code – połączenie niezawodności, bezpieczeństwa i uniwersalności
Konektor M12 Power L-code męski 0° – żeński 0° o długości 2 m to doskonałe rozwiązanie do przemysłowych systemów zasilania i automatyki. Dopracowana konstrukcja zgodna z międzynarodowymi normami IEC 61076-2-111 oraz wysoka jakość wykonania sprawiają, że przewód idealnie sprawdza się wszędzie tam, gdzie liczy się niezawodność i bezpieczeństwo przesyłu energii.
