Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 60 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

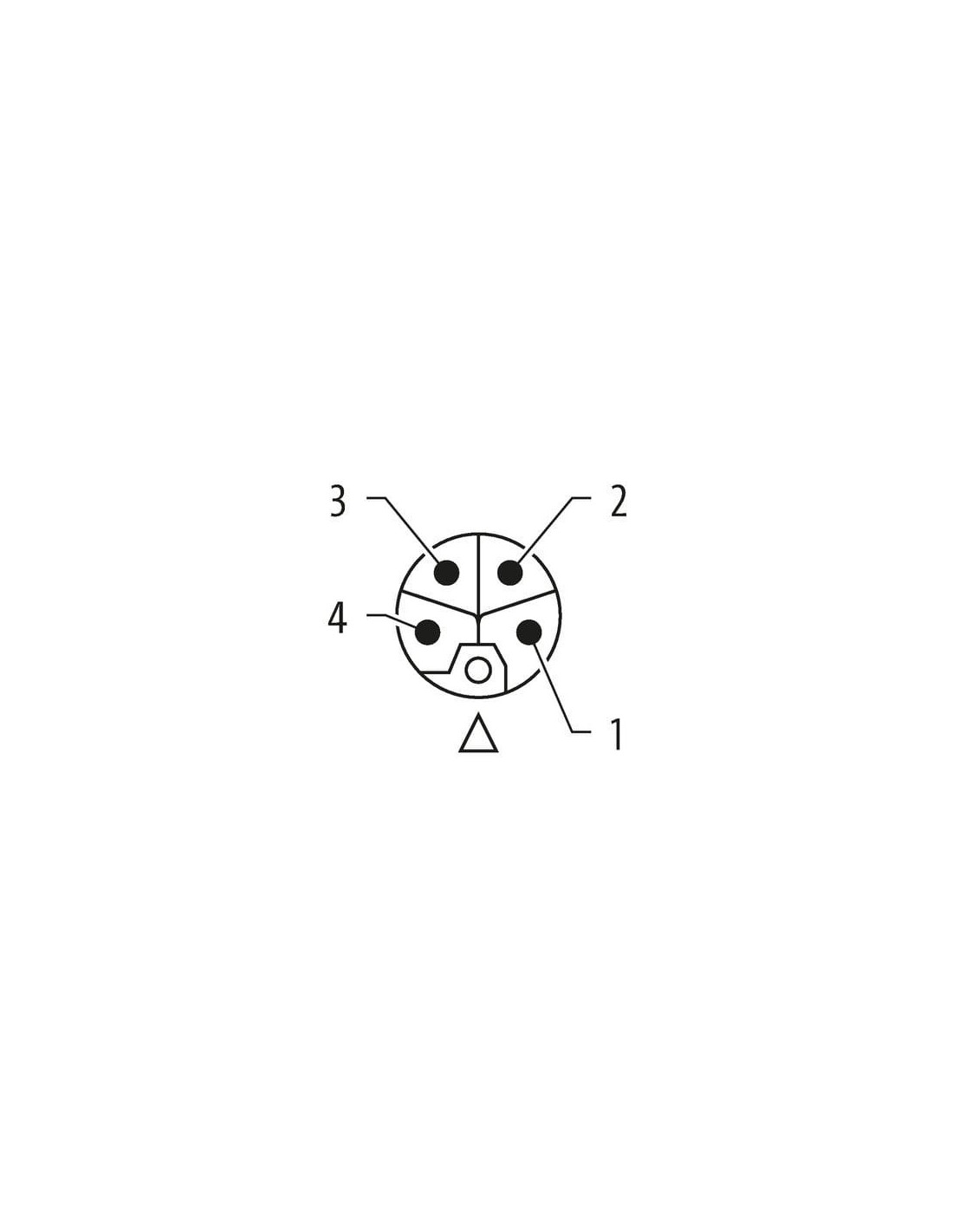

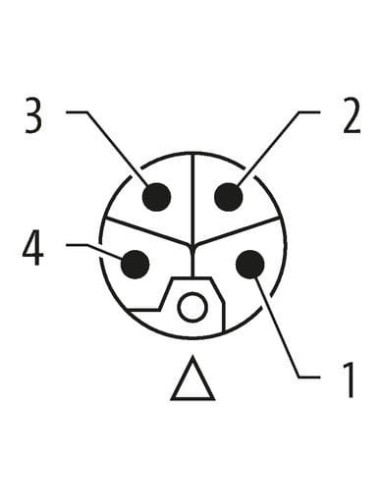

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

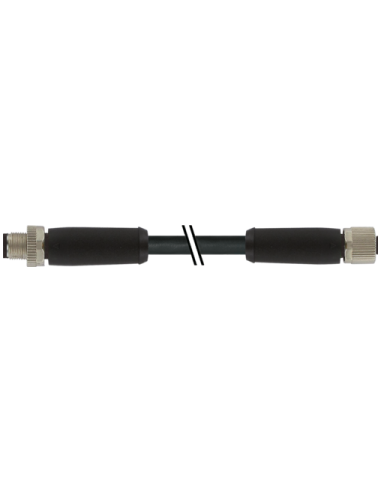

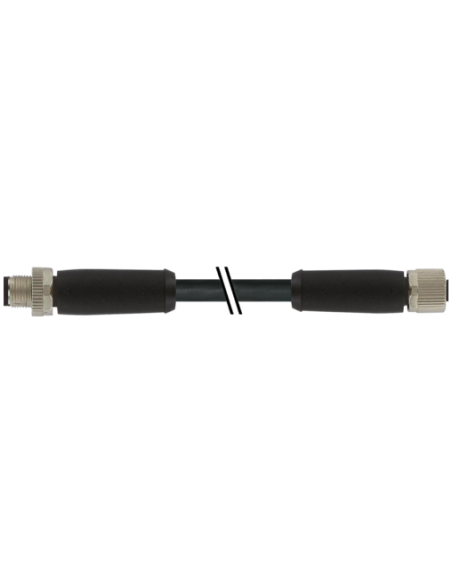

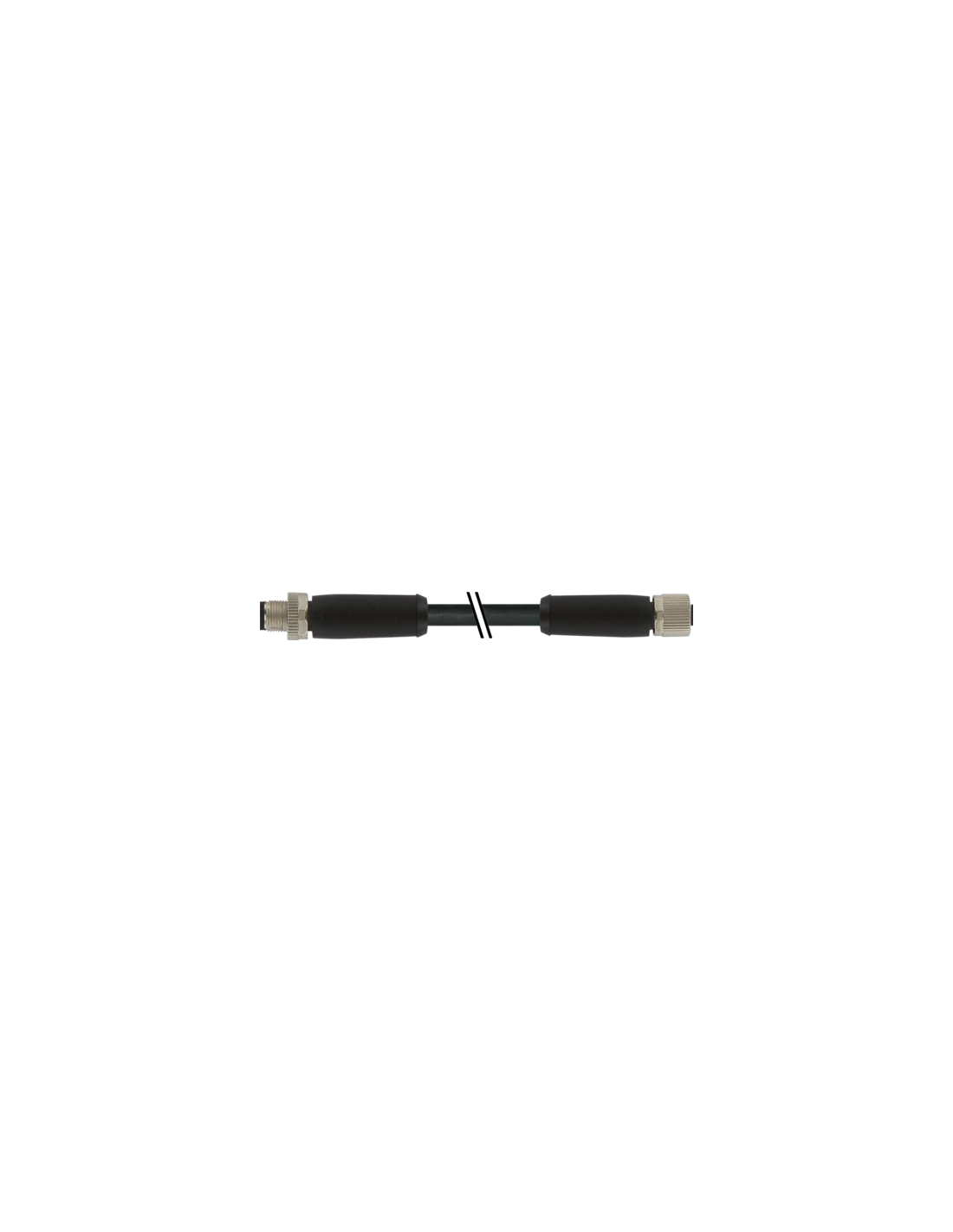

Złącze M12 Zasilanie, kod L – Przewód z wtykiem prostym męskim i żeńskim, 4-pinowy
Złącze M12 z kodowaniem L o numerze katalogowym 7000-P4141-P376000 to wysokiej klasy przewód połączeniowy, który służy do niezawodnego przesyłu zasilania w instalacjach przemysłowych oraz automatyki. Przewód został wyposażony w prosty wtyk męski i prostą wtyczkę żeńską typu M12, co umożliwia szybkie oraz trwałe połączenie urządzeń w systemach wymagających dużych prądów i wysokiego standardu bezpieczeństwa.
M12 Złącze z kodowaniem L – Zastosowanie i możliwości wykorzystania
Złącze M12 kod L z czterema torami prądowymi zostało opracowane z myślą o aplikacjach zasilających, gdzie wymagana jest pewność połączenia przy jednoczesnym zachowaniu kompaktowych wymiarów. Doskonale sprawdza się w:
- Automatyce przemysłowej – zasilanie rozdzielnic, czujników, napędów i modułów IO.
- Liniach produkcyjnych – połączenia w przenośnikach, maszynach i robotyce.
- Systemach transportu i logistyki – integracja urządzeń wymagających wysokiego prądu zasilania.
- Aplikacjach outdoorowych – systemy posiadają wysoki stopień ochrony IP65 i IP67.
Produkt jest szczególnie rekomendowany do instalacji, gdzie wysoka odporność chemiczna, odporność na oleje i promieniowanie UV są kluczowe dla długotrwałego użytkowania.
M12 – Właściwości techniczne i zalety złącza zasilającego
- Wysoka wytrzymałość na prąd: do 16 A na styk, co umożliwia zasilanie urządzeń o dużym poborze mocy.
- Napięcie pracy: maks. 63 V DC na złącze, 1000 V AC dla przewodu zgodnie z normą.
- Ochrona IP65/IP67 – gwarancja bezpieczeństwa w trudnych warunkach przemysłowych oraz odporność na wilgoć i pył.
- Kompatybilność z normą IEC 61076-2-111 oraz solidne wykonanie z materiałów takich jak PUR i stop miedzi.
- Odporność na czynniki chemiczne, UV, benzynę i oleje, co czyni złącze odpowiednim do pracy w środowiskach narażonych na agresywne media.
- Wysoka elastyczność i wytrzymałość przewodu – doskonała odporność na wielokrotne zginanie i skręcanie, idealna do aplikacji ruchomych (5 milionów cykli).
- Dopuszczenie cURus – potwierdza zgodność produktu z międzynarodowymi standardami bezpieczeństwa i jakości.
Złącze zostało wyposażone w pozłacane styki oraz solidną powłokę blokady z niklu, co zapewnia trwałe i niezawodne połączenie nawet przy długotrwałej eksploatacji.
Konstrukcja przewodu M12 kod L – Wytrzymałość i bezpieczeństwo użytkowania
- Przewód z 4 żyłami – przekrój 2,5 mm² pozwala na przesyłanie wysokich prądów oraz minimalizuje straty napięcia.
- Płaszcz PUR – odporny na uszkodzenia mechaniczne, ścieranie oraz działanie czynników atmosferycznych.
- Temperatura pracy przewodu: od -50°C do +90°C (praca ciągła do 80°C/90°C przez 10 000 godzin).
- Bezołowiowość, brak kadmu, halogenów i silikonów – znak bezpieczeństwa dla środowiska oraz aplikacji wrażliwych ekologicznie.
Wysokiej jakości materiał izolacji PP oraz goła miedziana skrętka w klasie 6 zapewniają doskonałe przewodnictwo i trwałość przewodu podczas intensywnej eksploatacji.
Złącze zasilające M12 – Podstawowe korzyści i funkcjonalność
- Uniwersalność montażu: szybkie połączenie poprzez włożenie i przykręcenie, z dodatkowym zabezpieczeniem przeciwwstrząsowym.
- Brak diod LED – dedykowane do transmisji zasilania (funkcje sygnałowe realizują inne modele).
- Precyzyjny dobór długości przewodu – dostępność różnych długości na zamówienie, co pozwala na optymalne dopasowanie instalacji.
- Dokładna identyfikacja kolorów żył, przejrzyste mapowanie pinów oraz schemat połączeń ułatwiające integrację z istniejącą instalacją.
Złącze zasilające M12 kod L sprawdzi się doskonale w przemysłowych systemach automatyki, węzłach zasilania, rozproszonych systemach I/O oraz tam, gdzie wymagane są pewne i długotrwałe połączenia elektryczne.
Polecamy także inne produkty z kategorii: Zasilanie »
