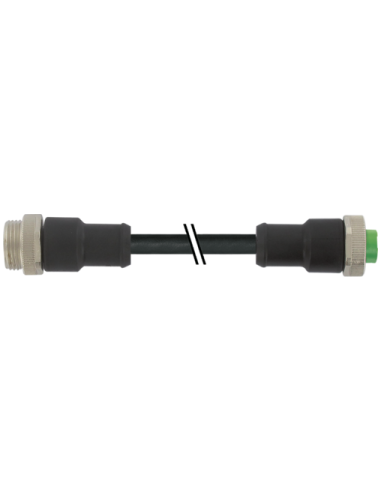

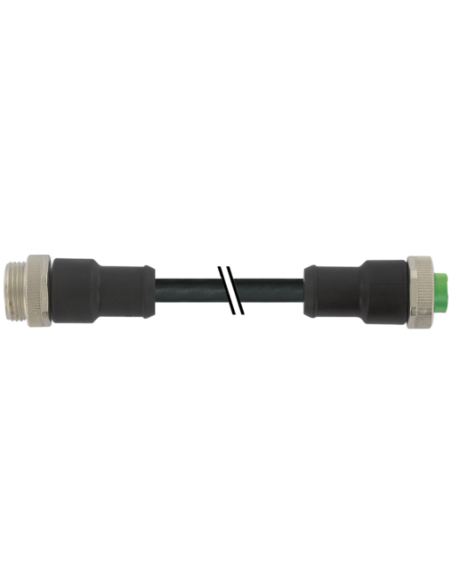

Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

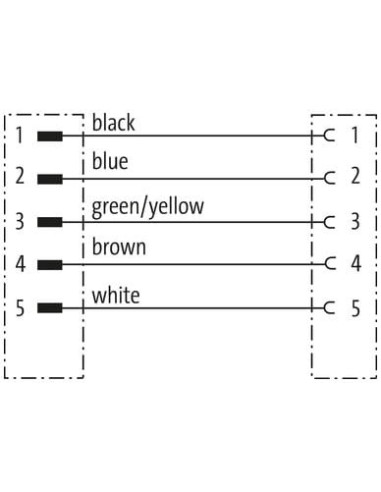

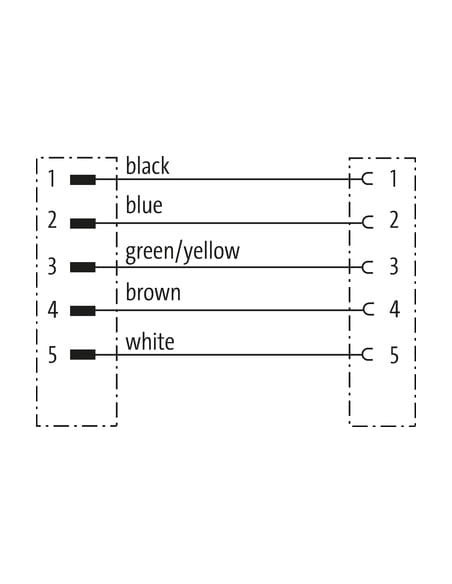

| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Konektor Mini 7/8" 5-pin – Zastosowania przemysłowe i automatyka
Konektor Mini 7/8" męski, prosty oraz 7/8" żeński, prosty to wytrzymały przewód z dwoma końcówkami 7/8" wyposażonymi w 5 pinów. Produkt został zaprojektowany z myślą o zastosowaniach w wymagających warunkach przemysłowych, gdzie kluczowa jest niezawodność połączeń elektrycznych oraz odporność na czynniki zewnętrzne.
Mocne strony i zalety konektora przemysłowego 7/8"
- Wysoka klasa szczelności IP68 – doskonała ochrona przed pyłem i wilgocią nawet w wyjątkowo trudnych warunkach eksploatacyjnych.
- Trwała izolacja i odporny na oleje płaszcz PUR – zapewnia długą żywotność przewodu oraz wysoką odporność chemiczną.
- Bezpieczeństwo połączenia – szczelne i mocne śruby montażowe gwarantują ochronę złącza oraz dodatkowe zabezpieczenie przeciwwstrząsowe.
- Szeroki zakres temperatur pracy – przewód działa niezawodnie w zakresie od -25°C do 80°C (stała instalacja do -50°C).
- Uniwersalne zastosowanie – wykorzystywany w instalacjach energetycznych, automatyce przemysłowej oraz systemach maszyn.
- Odporność na zginanie – zaprojektowany z myślą o ruchomych aplikacjach; wytrzymuje do 5 milionów cykli gięcia.
Typowe zastosowania konektora 7/8" 5-pin
Złącze 7/8" 5-pin to standard w branży przemysłowej i automatyce. Produkt znajduje zastosowanie w:
- maszynach produkcyjnych, robotach przemysłowych, liniach montażowych;
- systemach sterowania oraz zasilaniu modułów i czujników;
- instalacjach rozdzielczych w szafach sterowniczych;
- aplikacjach mobilnych oraz wszędzie, gdzie konieczne jest hermetyczne i pewne połączenie przewodów energetycznych.
Zalety konstrukcyjne i trwałość przewodów PUR
Obudowa konektorów oraz powłoka kabla wykonane zostały z wysokiej jakości PUR, charakteryzującego się odpornością na ścieranie, oleje, chemikalia oraz działanie czynników atmosferycznych. Dzięki temu konektor mini 7/8" sprawdzi się zarówno w stałych, jak i ruchomych instalacjach, gwarantując niezawodne przesyłanie sygnałów i energii przez długi czas.
Dane techniczne – istotne cechy
- Długość kabla: 1 metr (inne długości dostępne na zamówienie);
- Liczba żył: 5 (biały, niebieski, czarny, zielono-żółty, brązowy);
- Prąd maksymalny na styk: 9 A;
- Napięcie pracy: do 600 V AC/DC;
- Średnica zewnętrzna kabla: 8,7 mm;
- Przekrój przewodów: 1,5 mm²;
- Pasująca mechanika: gwint 7/8", rozstaw klucza SW24.
Konektor z zabezpieczeniem przed warunkami zewnętrznymi
Konektor mini 7/8" z serii 7700-A5A01-UMD0100 został zaprojektowany z myślą o bezpiecznym, szybkim i powtarzalnym montażu dzięki solidnemu systemowi śrub oraz blokadzie z niklowanego, cynkowego odlewu ciśnieniowego. Dzięki odporności na płomień oraz spełnianiu norm IEC 60332-2-2 i UL 1581, produkt sprawdzi się w środowiskach o podwyższonych wymaganiach bezpieczeństwa.
Możliwość indywidualnego dopasowania długości przewodu
Przewody z serii 7700-A5A01-UMD0100 dostępne są w różnych wariantach długości na życzenie. Pozwala to na optymalne dostosowanie przewodów do architektury instalacji oraz specyficznych wymagań projektu.
