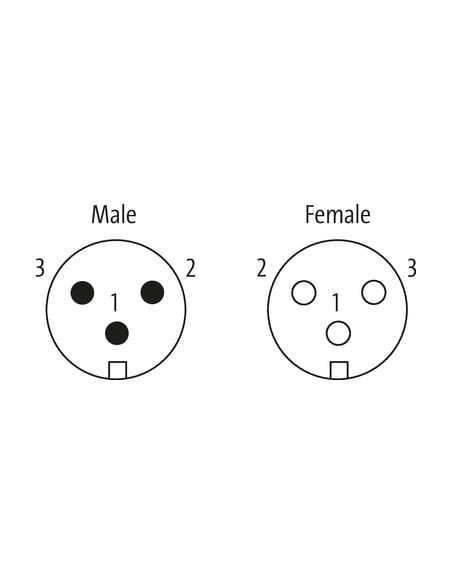

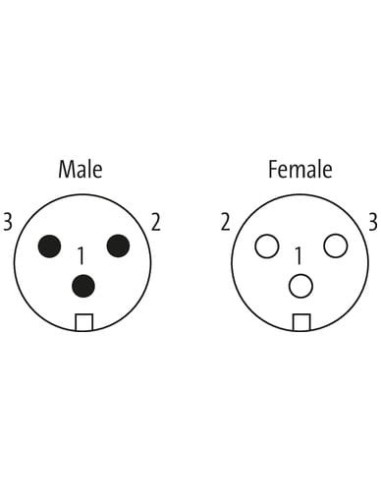

Męski prosty – żeński proste
7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla

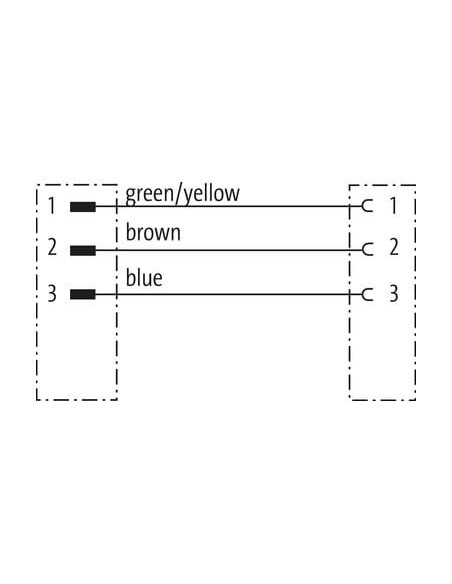

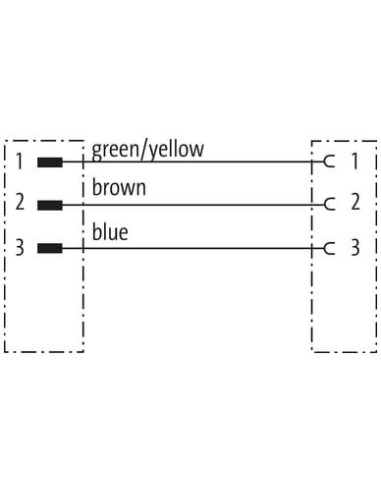

Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

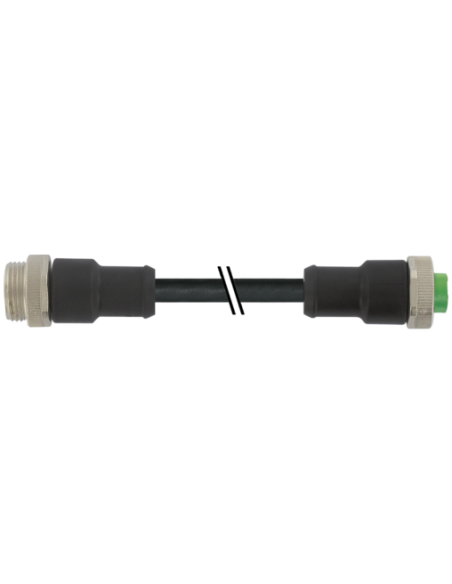

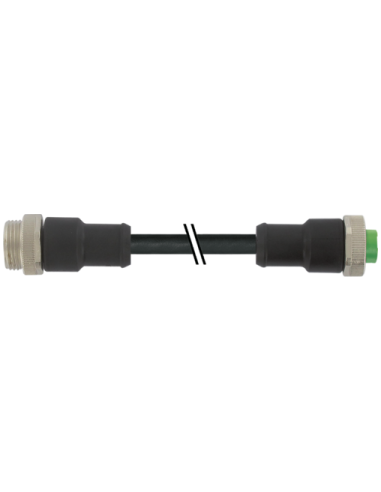

Złącze kablowe 7/8" 3-pinowe – przewód zasilający 2 m, męski/żeński, kod produktu 7700-A3A01-UMB0200
Przewód zasilający 7/8" 3-biegunowy to niezawodne rozwiązanie stosowane w automatyce przemysłowej, maszynach oraz systemach zasilania urządzeń przemysłowych. Przeznaczony jest do połączeń elektrycznych, które wymagają wysokiej odporności mechanicznej, szczelności oraz bezpieczeństwa użytkowania. Złącze spełnia standardy USA oraz posiada stopień ochrony IP68, dzięki czemu nadaje się do pracy w trudnych warunkach środowiskowych.
Zastosowanie i zalety złącza kablowego 7/8" 3-pin
Kabel 7/8" z 3-pinowym złączem idealnie sprawdzi się w przesyle mocy elektrycznej w:
- systemach automatyki przemysłowej,
- instalacjach maszyn produkcyjnych,
- przemysłowych rozdzielniach zasilania,
- przenośnikach, robotyce oraz liniach produkcyjnych.
Zastosowanie obudowy z tworzywa PUR oraz niklowanej powłoki blokady gwarantuje odporność chemiczną i olejoodporność, co sprawdza się szczególnie w środowisku produkcyjnym narażonym na działanie agresywnych mediów i substancji smarnych. Złącze chroni przed kurzem i wilgocią nawet przy długoletniej eksploatacji.
Budowa i konstrukcja – wytrzymałość i bezpieczeństwo
- Trwała konstrukcja – kabel o średnicy 7,4 mm z powłoką PUR charakteryzuje się wysoką odpornością na ścieranie, działanie chemikaliów, olejów i płomieni.
- Mocne połączenia – 3-biegunowe złącze z zaciskiem śrubowym oraz metrycznymi gwintami 7/8", dedykowane do obciążeń elektrycznych do 12A i 600V.
- Bezpieczne podłączenie dzięki zabezpieczeniu przeciwwstrząsowemu i odporności na drgania.
- Stabilność parametrów i bezpieczeństwo użytkowania zapewnione przez niską tolerancję wymiarową przewodu (±5%).
- Elastyczność montażu – możliwa instalacja zarówno w położeniu stałym, jak i ruchomym (promienie gięcia: 7,5x średnica dla stałego montażu, 10x dla ruchomego).
- Kolorystyka przewodów: zielono-żółty, brązowy, niebieski (zgodnie ze standardowym kodowaniem zasilania).
Parametry pracy i kompatybilność
Przewód zasilający 7/8’’ przystosowany jest do pracy w szerokim zakresie temperatur od -40°C do 80°C (w stanie nieruchomym) oraz -20°C do 80°C (podczas ruchu). Dzięki temu sprawdza się zarówno w halach produkcyjnych, jak i w środowiskach zewnętrznych. Wytrzymałość na bardzo dużą liczbę cykli gięcia (nawet 5 milionów) pozwala na stosowanie go w aplikacjach dynamicznych.
Produkt oferuje łatwą integrację z istniejącymi systemami dzięki uniwersalnym złączom oraz szerokiemu zakresowi dopuszczalnych parametrów napięcia i prądu.
Typowe zastosowania złącza 7/8" 3-pinowego
- linie montażowe i robotyczne,
- systemy rozdziału zasilania w zakładach produkcyjnych,
- automatyka przemysłowa i sterowanie maszynami,
- aplikacje wymagające odporności na trudne warunki środowiskowe.
Wersja męska – żeńska (prosty wtyk i gniazdo) umożliwia szybkie łączenie i rozłączanie kabli bez użycia specjalistycznych narzędzi. Długość przewodu 2 metry pozwala na elastyczne prowadzenie instalacji w wielu zastosowaniach.
