Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 Zasilanie, kod L – Złącze kablowe do wymagających zastosowań przemysłowych
Złącze M12 L-kodowane 4-pinowe to wysokiej jakości przewód zasilający, stworzony z myślą o zastosowaniach w automatyce przemysłowej, systemach zasilania urządzeń oraz instalacjach wymagających solidnych i bezpiecznych połączeń energetycznych.
Budowa i zastosowanie złącza zasilającego M12

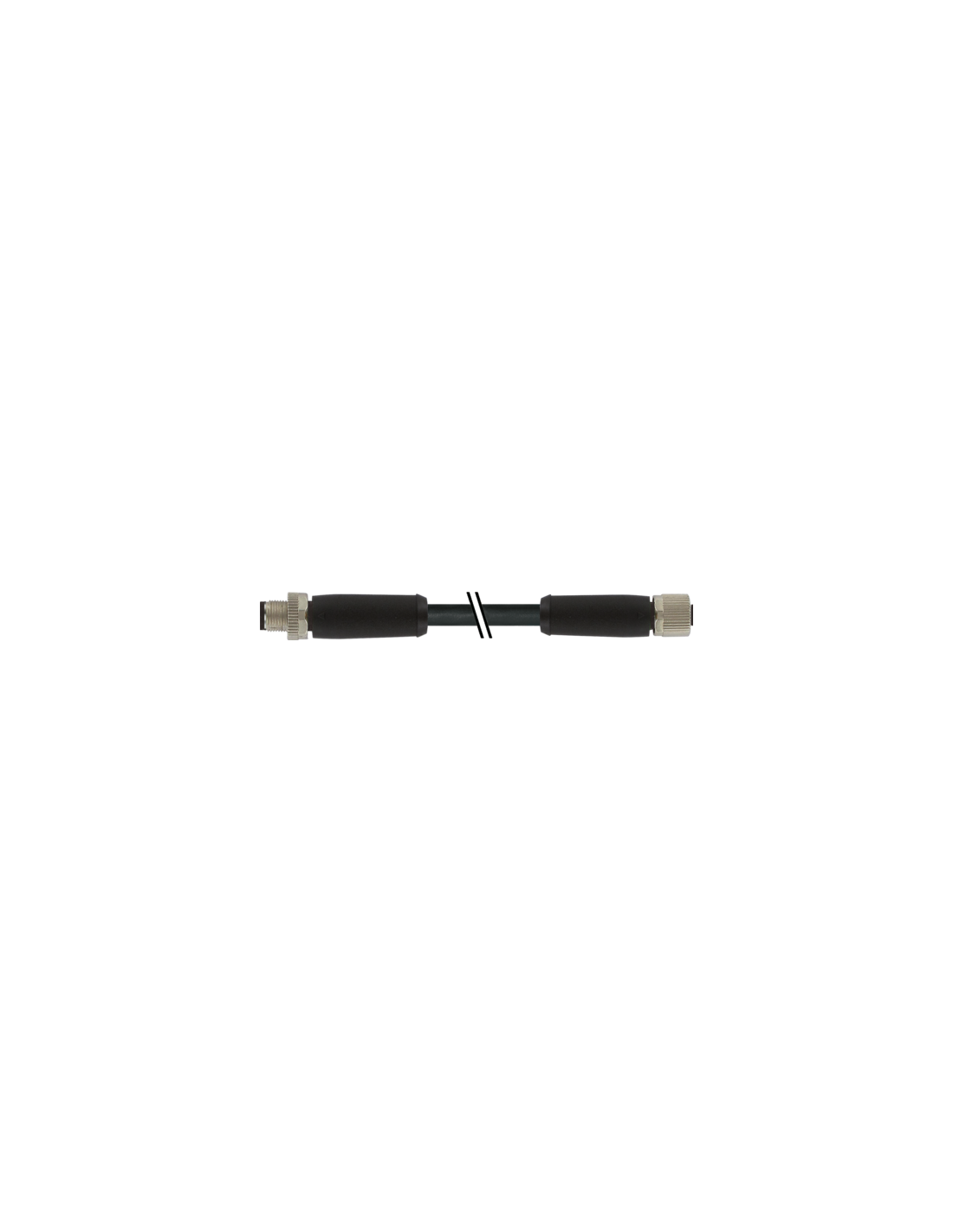

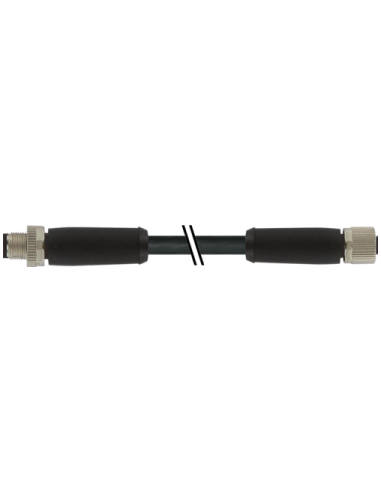

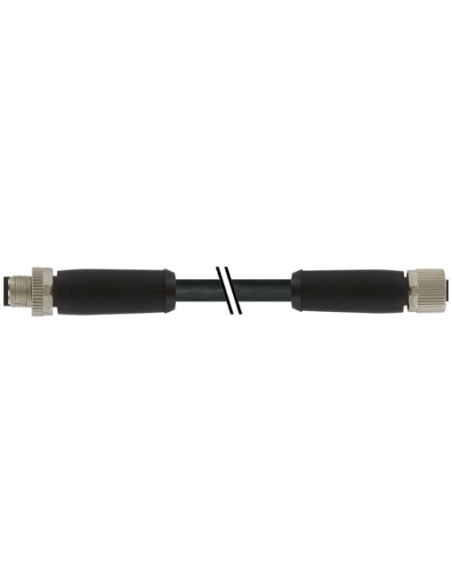

Kabel M12 wyposażony jest w dwa proste złącza: męskie oraz żeńskie (każde z wyjściem pod kątem 0°), co pozwala na szybkie i wygodne łączenie przewodów w szafach sterowniczych, maszynach oraz urządzeniach przemysłowych. Jest odpowiedni do tworzenia połączeń między zasilaczami, modułami wejść-wyjść, rozdzielnicami oraz innymi elementami infrastruktury automatyki.
Najważniejsze zalety złącz M12 z kodowaniem L
- Przystosowane do zasilania – obsługa prądów do 16 A oraz napięcia do 63 V DC zapewnia bezpieczne i niezawodne zasilanie odbiorników o dużym poborze prądu.
- Odporność środowiskowa – wysoki stopień ochrony IP65/IP67 gwarantuje odporność na wilgoć, pyły oraz czynniki atmosferyczne, dzięki czemu idealnie sprawdza się w trudnych warunkach przemysłowych.
- Wytrzymałość mechaniczna – obudowa z tworzywa PUR i cynkowy odlew ciśnieniowy zapewniają ochronę przed uszkodzeniami i drganiami.
- Odporność chemiczna – dobór materiałów umożliwia stosowanie przewodu w obecności olejów, smarów oraz substancji chemicznych.
- Pozłacane styki – zastosowanie styków ze stopu miedzi, dodatkowo pozłacanych, gwarantuje długą żywotność oraz bardzo dobrą jakość połączeń elektrycznych.
- Kodowanie L – gwarancja właściwego połączenia i kompatybilności z urządzeniami dedykowanymi do zasilania.
Typowe zastosowania przewodu zasilającego M12 L-kodowanie
- Szybkie połączenia zasilania w modułach IO-Link, szafach sterowniczych oraz przemysłowych rozdzielnicach.
- Automatyka przemysłowa – linie produkcyjne, robotyka, maszyny CNC, systemy transportu wewnętrznego, urządzenia pakujące.
- Energetyka i rozdział mocy w zakładach przemysłowych oraz wszędzie tam, gdzie wymagane są bezpieczne i pewne połączenia zasilające.
- Systemy zasilania obciążeniowego wymagające wysokiej niezawodności oraz odporności na trudne warunki pracy.
Budowa przewodu i żył – gwarancja trwałości w ekstremalnych warunkach
Kabel M12 wykonany jest z wysokiej jakości skrętki miedzianej o przekroju 2,5 mm², z izolacją z PP oraz płaszczem PUR. Taka kombinacja zapewnia bardzo dobre parametry prądowe (prąd znamionowy przewodu – do 20,8 A), odporność na oleje, UV oraz płomienie, a także możliwość pracy w szerokim zakresie temperatur (od -50°C do +90°C).
Dodatkowo, zabezpieczenie przeciwwstrząsowe oraz możliwość montażu za pomocą klucza SW17 zapewniają pewność i bezpieczeństwo stosowania w warunkach narażonych na drgania i ruch.
Wymiary złącz i sposób montażu
Wymiary złączy:
- Średnica: 18 mm
- Długość męskiego złącza: 64,5 mm
- Długość żeńskiego złącza: 63 mm
Montaż: Włożenie i przykręcenie z użyciem klucza SW17.

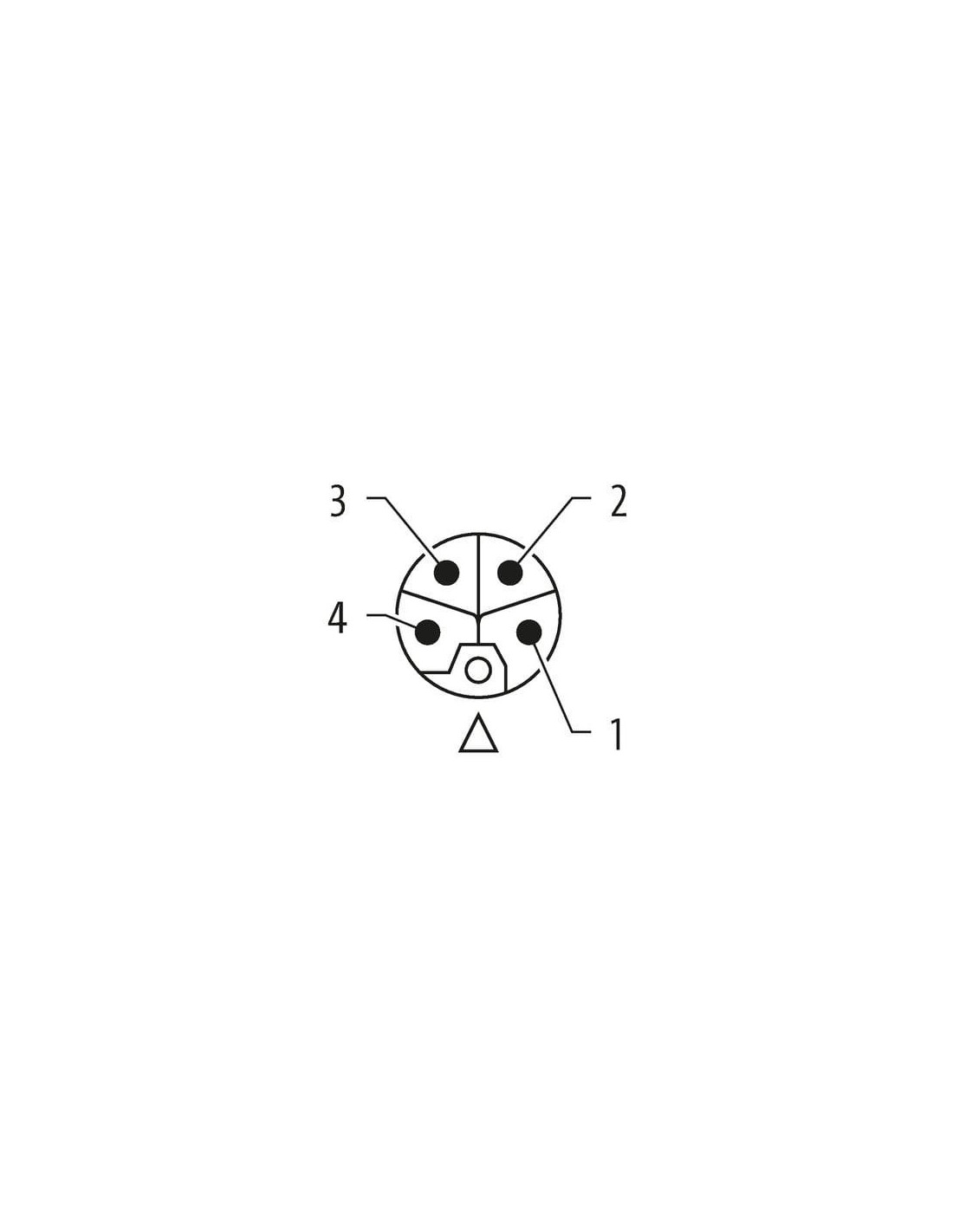

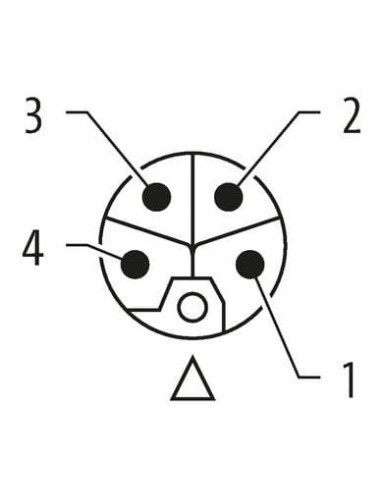

Złącze M12 4-pin – czytelna identyfikacja i schemat połączeń
Złącze wyposażone jest w przejrzyste oznaczenie pinów: BN (brązowy), WH (biały), BU (niebieski), BK (czarny), zgodnie ze schematem ułatwiającym poprawne wykonanie połączeń elektrycznych w systemie automatyki.
Podsumowanie – wytrzymały przewód zasilający M12 L-kodowany
Przewód zasilający M12 z dwoma prostymi złączami (męskim/żeńskim), 4-pinowy, kodowanie L to niezawodny wybór do nowoczesnych systemów automatyki przemysłowej, wszędzie tam, gdzie liczy się trwałość, bezpieczeństwo i pewność zasilania. Odporny na ekstremalne temperatury, drgania, chemikalia oraz warunki zewnętrzne, zapewnia szybki i trwały montaż, minimalizując ryzyko błędów instalacyjnych.
