MQ15, 6-piny
Męski prosty – żeński proste
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

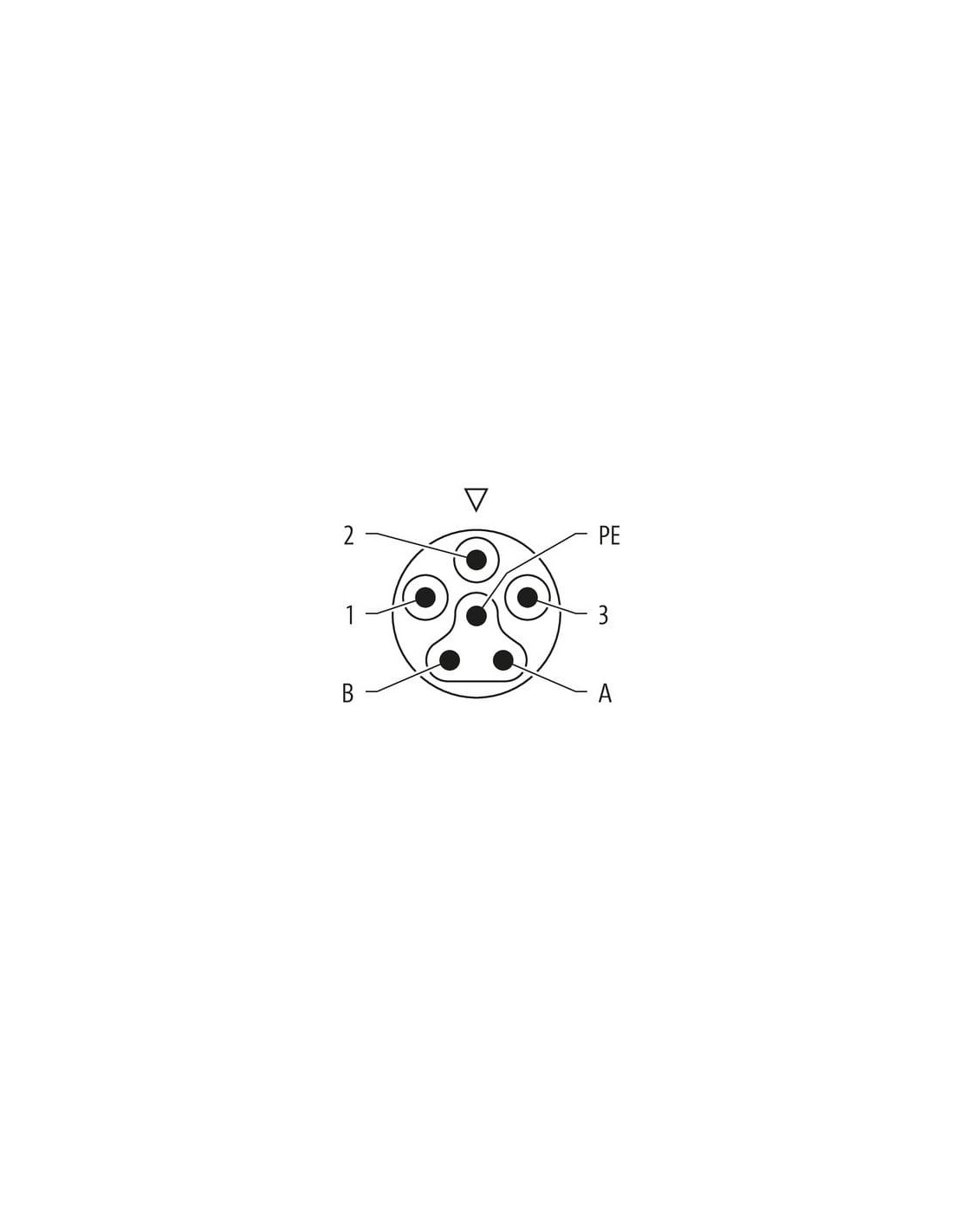

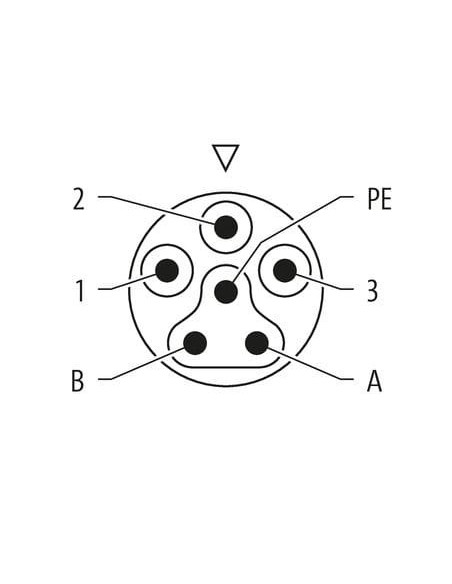

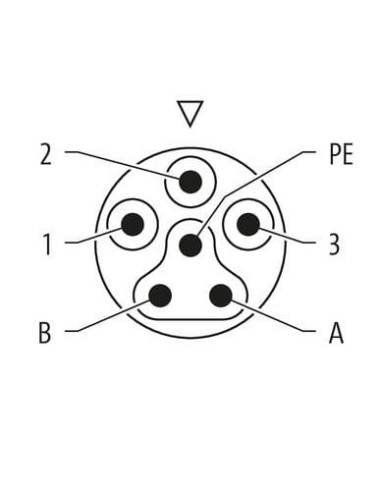

Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

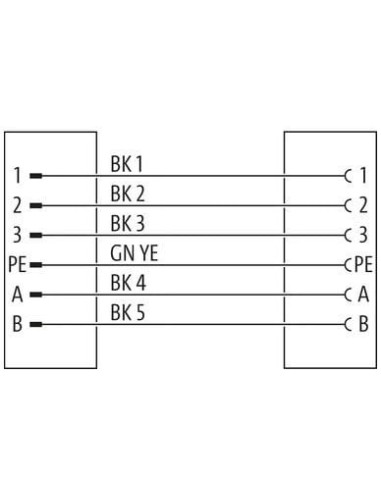

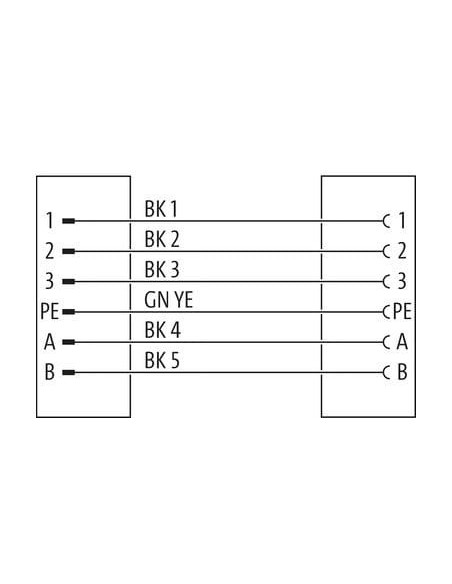

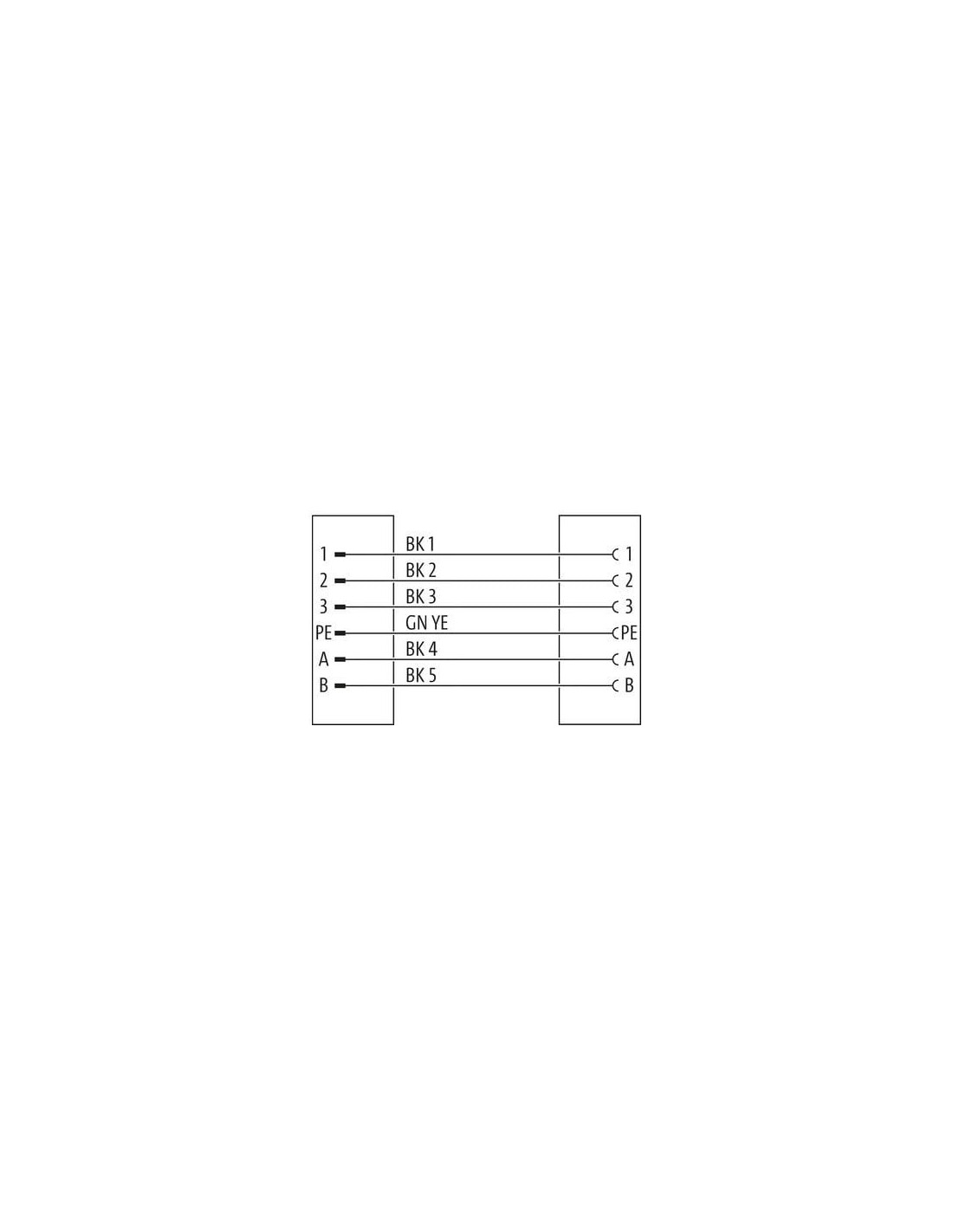

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

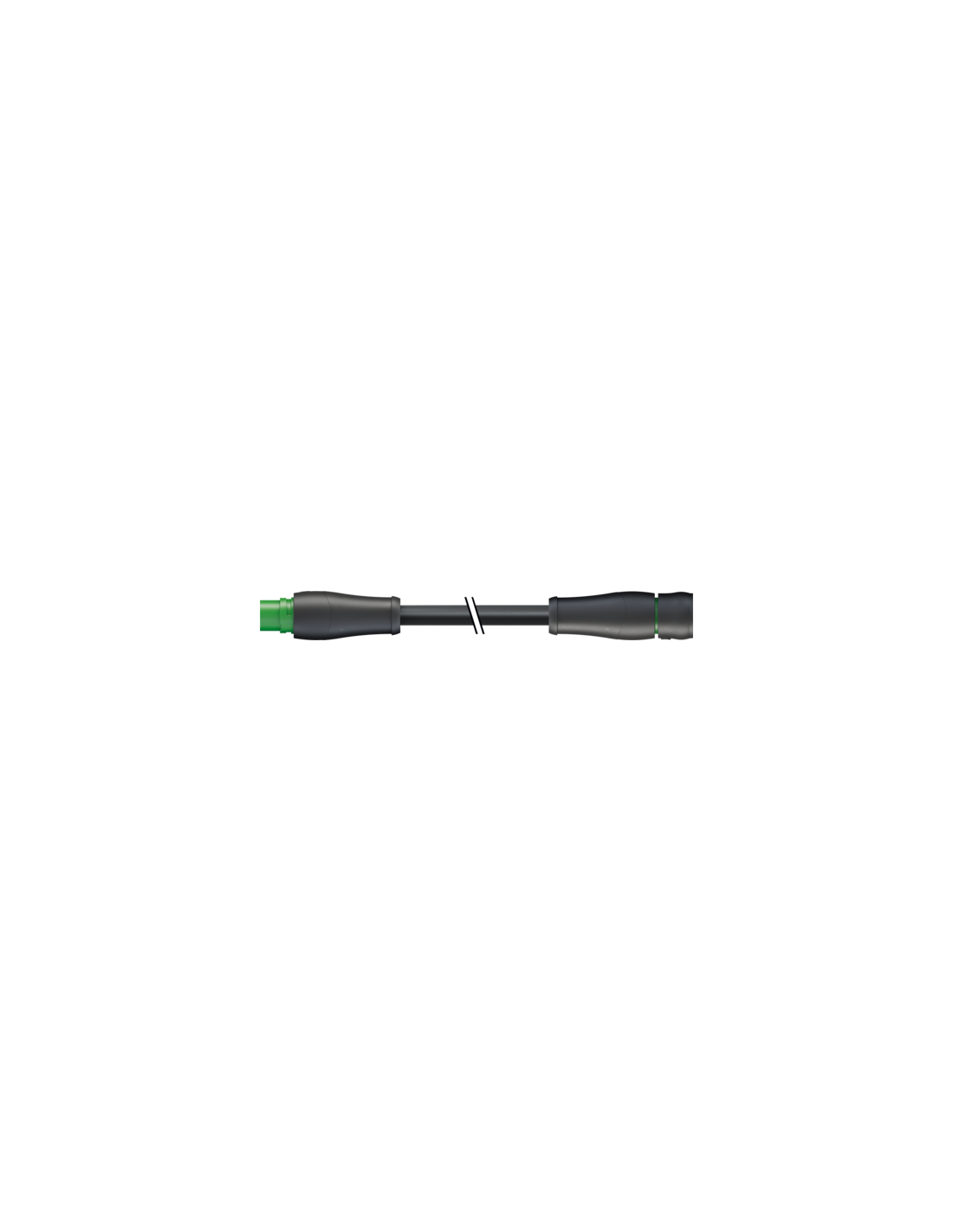

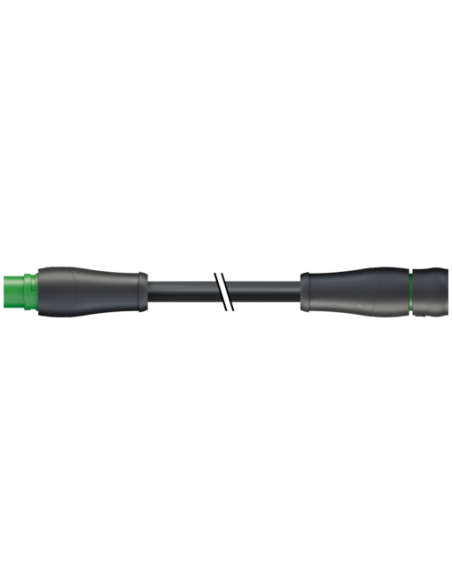

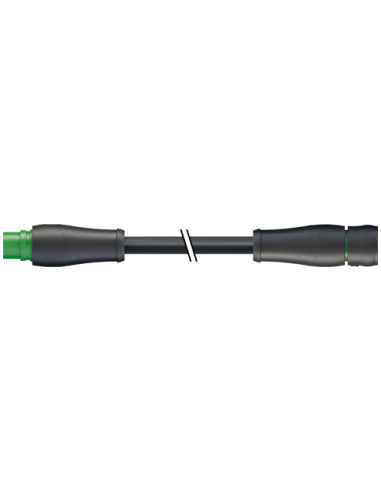

Przewód połączeniowy MQ15 męski 0° / MQ15 żeński 0°, 6-pinowy, 2 m – Kod produktu: 7000-P8141-P630200
MQ15 męski 0° / MQ15 żeński 0° to wysokiej jakości przewód połączeniowy, zaprojektowany do zastosowań wymagających szybkiego i niezawodnego łączenia urządzeń w automatyce przemysłowej. Przewód wyposażony jest w 6-pinowe złącza proste (męskie i żeńskie) oraz oznaczenie typu kodowania 3, co zapewnia pewność i bezpieczeństwo połączenia. Solidna konstrukcja oraz wytrzymałe materiały gwarantują długotrwałą i bezawaryjną pracę nawet w wymagających warunkach przemysłowych.
Zastosowanie przewodu połączeniowego MQ15 – Automatyka, robotyka, zasilanie maszyn
Kabel MQ15 znajduje szerokie zastosowanie w automatyce przemysłowej, budowie maszyn, robotyce, systemach sterowania oraz w aplikacjach wymagających niezawodnego przesyłu sygnałów oraz zasilania. Dzięki podwyższonym parametrom elektrycznym oraz odporności mechanicznej i chemicznej, przewód MQ15 doskonale sprawdza się jako element instalacji elektrycznych w trudnych warunkach środowiskowych, m.in. w zakładach produkcyjnych, magazynach, na liniach montażowych czy w układach napędowych.
Najważniejsze cechy i zalety złącza MQ15 – Wydajność oraz bezpieczeństwo instalacji
- 6-pinowe złącza: umożliwiają przesył zarówno sygnałów, jak i zasilania.
- Stopień ochrony IP65/IP67: zabezpieczenie przed pyłem oraz wpływem wilgoci, idealne do zastosowań zewnętrznych i przemysłowych.
- Obudowa z PUR: odporność na oleje, chemikalia oraz promieniowanie UV – sprawdzi się w środowiskach o wysokim ryzyku wystąpienia agresywnych mediów.
- Bagnetowy system zamykania: szybki, intuicyjny i solidny montaż oraz demontaż połączenia, eliminujący przypadkowe rozłączenie przewodu.
- Praca w szerokim zakresie temperatur: od -30°C do +85°C, co umożliwia użytkowanie w trudnych warunkach temperaturowych.
- Kabel o długości 2 metrów: standardowa długość przewodu, inne długości dostępne na życzenie.
- Zgodność z normą IEC 61076-2-116: spełnienie aktualnych wymogów technicznych dla złączy przemysłowych.
Budowa, bezpieczeństwo oraz parametry kabli do złącza MQ15
Przewód zbudowany jest z sześciu żył wykonanych ze skrętki miedzianej klasy 6, o przekroju 2,5 mm², co przekłada się na wysoką wydajność przesyłu prądu oraz niską rezystancję. Izolacja wykonana została z materiałów bezhalogenowych oraz przyjaznych dla środowiska (bezołowiowych, wolnych od kadmu, FCKW oraz silikonów). PUR-owy płaszcz przewodu zapewnia odporność na promieniowanie UV, działanie olejów oraz większości chemikaliów. Dzięki zastosowaniu dodatkowego wypełniacza konstrukcyjnego, przewód zachowuje elastyczność i wytrzymałość na zginanie, nawet przy intensywnym użytkowaniu.
- Odporność na promieniowanie UV i ścieranie
- Wysoka odporność na płomień i ekstremalne temperatury
- Bardzo dobre parametry użytkowe w ruchu – spełnia wymagania aplikacji ruchomych, takich jak C-track/robotyka
Typowe zastosowania przewodu MQ15 męski 0° / MQ15 żeński 0°
Złącze MQ15 to uniwersalne rozwiązanie dla:
- systemów zasilania i transmisji sygnałów w obrębie maszyn przemysłowych,
- linii produkcyjnych i montażowych,
- robotyki i aplikacji automatyki przemysłowej,
- aplikacji wymagających wysokiej odporności na czynniki zewnętrzne, drgania i ruch kabli,
- instalacji w środowiskach o wysokim poziomie zanieczyszczenia oraz narażonych na działanie olejów i chemikaliów.
Dlaczego warto wybrać przewód połączeniowy MQ15?
Stosując przewód MQ15 z prostymi złączami męskim i żeńskim, zyskuje się gwarancję niezawodności, elastyczności oraz bezpieczeństwa w codziennej pracy urządzeń i instalacji automatyki. Wysoka odporność na uszkodzenia mechaniczne, zmienne warunki atmosferyczne oraz czynniki chemiczne sprawiają, że ten produkt jest doskonałym wyborem do najbardziej wymagających aplikacji przemysłowych.
