Męski 90° – żeński 90°
7/8" – 7/8", 4-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

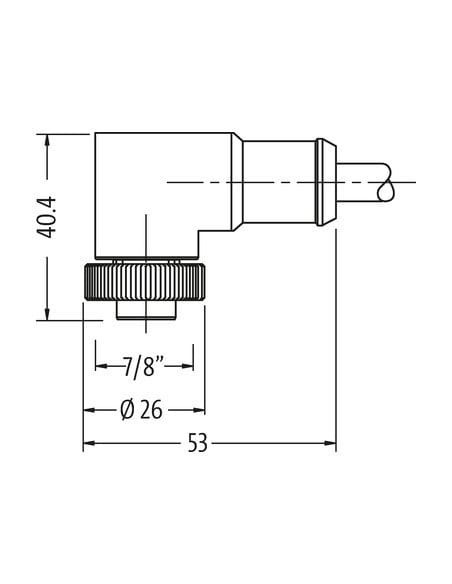

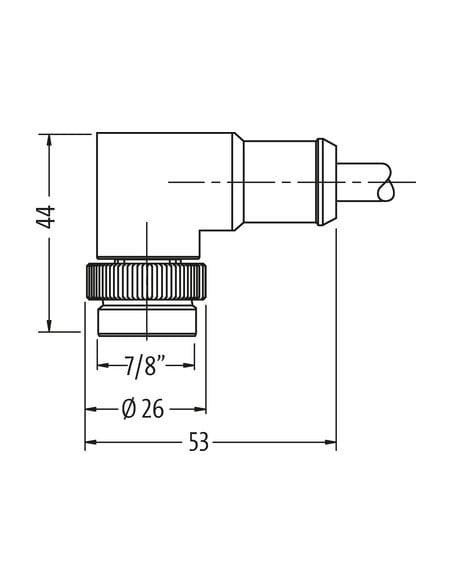

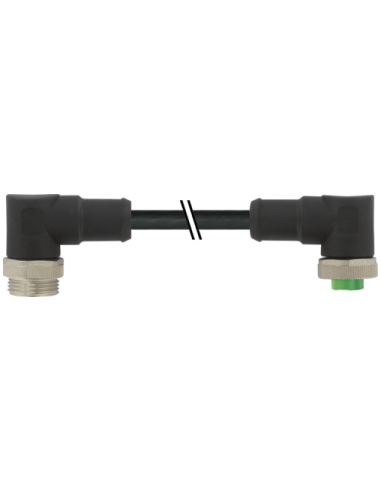

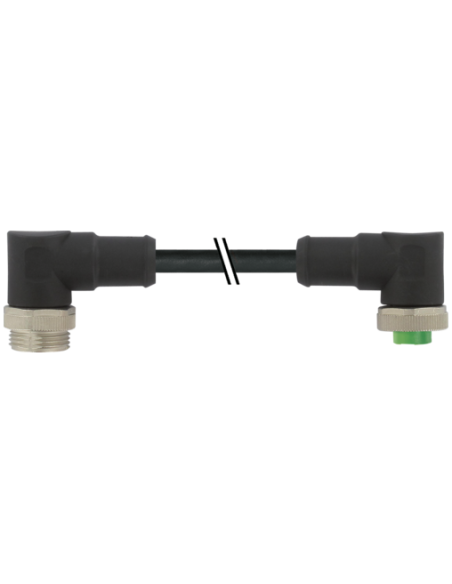

Kabel przyłączeniowy 7/8" 4-pinowy, kątowy męski/żeński 90° – 7700-A4A31-UMC1500
Kabel przyłączeniowy 7/8" 4-pinowy o długości 15 m to profesjonalne rozwiązanie przeznaczone do wymagających aplikacji przemysłowych, szczególnie w środowiskach narażonych na czynniki chemiczne i oleje. Kątowe złącza męskie oraz żeńskie pod kątem 90°, solidna konstrukcja oraz wysoka klasa ochrony mechanicznej i środowiskowej czynią ten przewód niezwykle uniwersalnym i niezawodnym wyborem dla automatyki przemysłowej, techniki maszynowej oraz infrastruktury energetycznej.
Najważniejsze cechy kabla z wtykiem kątowym 7/8" – 4 piny
- Kątowe złącza męskie i żeńskie 90° ułatwiają montaż w miejscach o ograniczonej przestrzeni.
- Standard 7/8" oraz 4-pinowa konstrukcja zapewniają szeroką kompatybilność z popularnymi urządzeniami przemysłowymi.
- Odporność na oleje i środki chemiczne dzięki zastosowaniu obudowy z PUR oraz niklowanych elementów metalowych.
- Wysoka klasa szczelności IP68 chroni układ nawet podczas intensywnego użytkowania oraz w trudnych warunkach środowiskowych (połączenie włożone, przykręcone).
- Przewód dedykowany do pracy w ruchu i w warunkach statycznych – zakres temperatur od -50°C do +80°C, wysoka odporność na zginanie oraz nawet 5 milionów cykli gięcia.
- Konstrukcja przewodu: 4 żyły, przekrój 1,5 mm² umożliwia przesyłanie dużych prądów do 9 A oraz napięć do 600 V AC/DC.
- Bezpieczeństwo i trwałość połączenia gwarantują: blokada z odlewu cynkowego i powłoka niklowana oraz wytrzymały płaszcz PUR.
Zastosowanie kabla przyłączeniowego 7/8" 4-biegunowego
Kabel przyłączeniowy 7/8" 4-pinowy znajduje szerokie zastosowanie w różnorodnych instalacjach przemysłowych, w tym:
- Automatyka przemysłowa – połączenia czujników, elementów wykonawczych i zasilających, integracja w rozdzielniach oraz maszynach.
- Technika maszynowa i montażowa – zasilanie i sygnalizacja w rozbudowanych gniazdach maszynowych, połączenia z siłownikami elektrycznymi.
- Energetyka i systemy sterowania – przesył zasilania i sygnałów w rozproszonych instalacjach, np. w szafach sterowniczych.
- Stacje rozdzielcze oraz linie produkcyjne – niezawodne przesyłanie energii oraz danych przy zachowaniu odporności na wibracje i środki chemiczne.
Praktyczne rozwiązania w instalacji przewodu z wtykiem 7/8" 7700-A4A31-UMC1500
Złącza kątowe 90° oszczędzają miejsce montażowe, umożliwiając instalację nawet przy ograniczonym dostępie. Odpowiednie zastosowanie promienia gięcia oraz zapewnienie odciążki mechanicznej, np. przez opaski kablowe, znacząco wydłuża czas bezawaryjnej pracy przewodu.

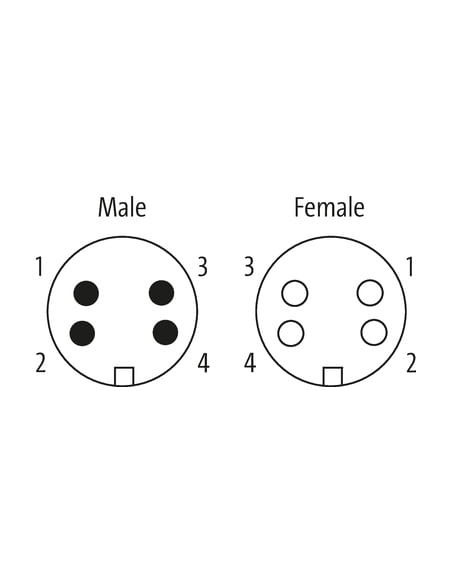

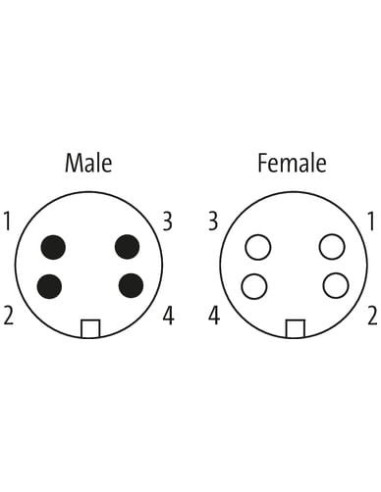

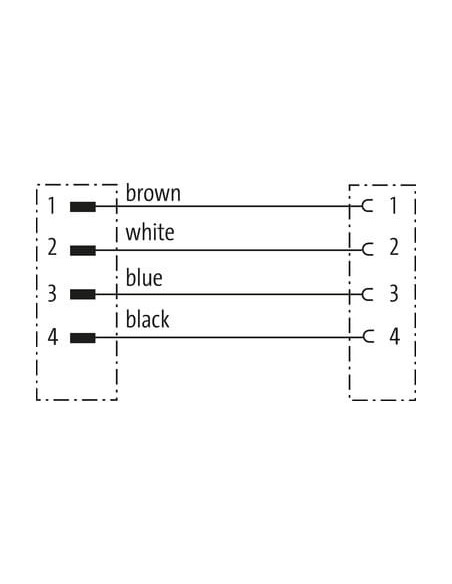

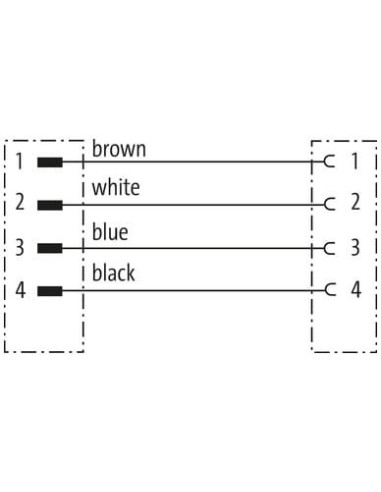

Wyraźne oznaczenie przewodów czyni podłączenie intuicyjnym – kolory: brązowy, biały, niebieski, czarny. Taka konstrukcja pozwala na łatwą identyfikację podczas konserwacji lub modernizacji instalacji.
Odporność przemysłowa i bezpieczeństwo użytkowania
Kabel spełnia wymogi ogólnoświatowych norm UL 1581, IEC 60332-2-2 oraz charakteryzuje się wysoką odpornością na płomienie, benzynę i oleje. Zabezpieczenie poprzez wykorzystanie blokady z cynku oraz powłoki niklowanej redukuje ryzyko luzowania połączeń pod wpływem wibracji.
Dzięki szerokiemu zakresowi temperatur pracy możliwy jest montaż zarówno na zewnątrz, jak i wewnątrz hal produkcyjnych, w miejscach narażonych na intensywne procesy technologiczne.
Wybór przewodu 7/8" do zastosowań profesjonalnych
Decydując się na przewód przyłączeniowy 7/8" 4-piny kątowy 90° o długości 15 m, zyskuje się produkt trwały, o wysokim poziomie zabezpieczeń, kompatybilny ze standardami przemysłowymi, gwarantujący bezpieczeństwo i niezawodność pracy w dowolnych warunkach przemysłowych.
