Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

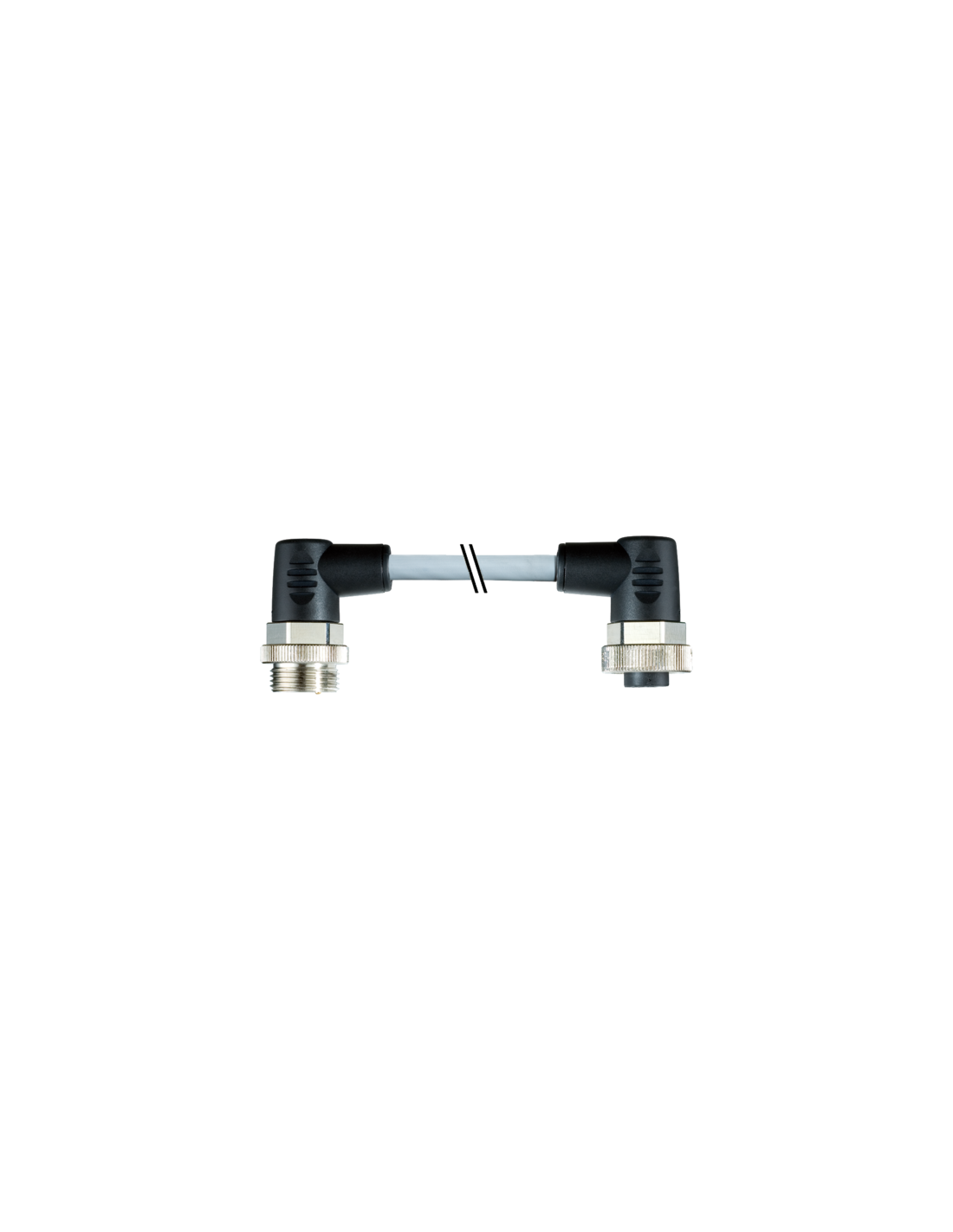

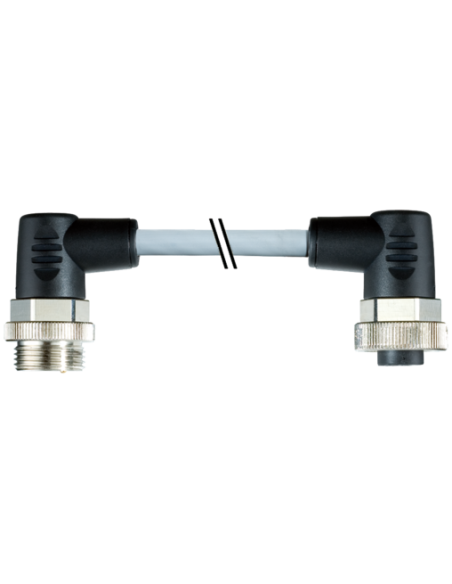

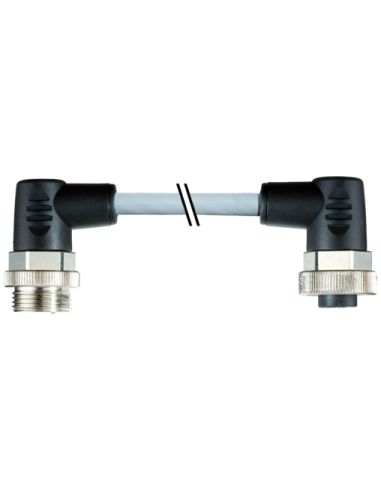

Złącze kątowe 7/8" męskie – żeńskie 90°, 5-pin, kabel 5 m – 7000-50051-9610500
Złącze 7/8" męskie kątowe – 7/8" żeńskie kątowe to wysokiej jakości przewód elektroenergetyczny, wyposażony w dwa konektory 90° oraz pięć pinów. To rozwiązanie dedykowane wymagającym zastosowaniom przemysłowym, gdzie istotne są zarówno pewność połączenia, jak i wysoka odporność mechaniczna oraz środowiskowa.
Typowe zastosowania – połączenia elektroenergetyczne w automatyce przemysłowej
Ten przewód z wtykiem męskim i żeńskim 7/8” znajduje zastosowanie przede wszystkim w automatyce, logistyce, budowie maszyn, a także w aplikacjach zasilania oraz sygnałowych. Umożliwia niezawodne łączenie urządzeń automatyki przemysłowej, sterowników, siłowników, czujników oraz zasilania urządzeń końcowych.
- Idealny do szaf sterowniczych i rozdzielni
- Świetnie sprawdza się w aplikacjach mobilnych oraz ruchomych
- Odporny na drgania i wstrząsy dzięki możliwości przykręcenia
- Kątowe złącza umożliwiają instalację w miejscach o ograniczonej przestrzeni
- Przemysłowy standard 7/8", 5-pin zapewnia kompatybilność z wieloma urządzeniami
Najważniejsze zalety złącza 7/8" męskiego i żeńskiego kątowego
- Wysoki stopień ochrony IP67 – pełna pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie (złącze przykręcone)
- Odporność na oleje i chemikalia dzięki obudowie z tworzywa sztucznego o doskonałych właściwościach fizykochemicznych
- Kabel o długości 5 m z elastycznym i trwałym płaszczem PUR – zwiększona żywotność nawet przy intensywnym użytkowaniu oraz ruchu
- Przekrój przewodów 1,5 mm² – umożliwia przesyłanie prądów do 12 A
- Wzmocniona izolacja przewodów oraz materiał bezhalogenowy, bezołowiowy i wolny od kadmu – bezpieczeństwo oraz przyjazność dla środowiska
- Certyfikat cURus – spełnienie międzynarodowych norm jakościowych
- Rozwiązanie prostoinstalacyjne – szybki i wygodny montaż z opcją zabezpieczenia przed wyrwaniem przewodu
Opis konstrukcji i budowy złącza 7/8” 5-pin kątowego
Złącze składa się z dwóch kątowych wtyków 7/8" (męski i żeński) o kompaktowej konstrukcji, umożliwiającej zastosowanie w trudno dostępnych miejscach. Oba złącza wyposażone są w gwint przyłączeniowy o średnicy 7/8" oraz oznaczenia pinów. Wtyki posiadają niklowane metalowe nakrętki, co zapewnia trwałe i pewne połączenie.
Kabel 5-żyłowy wykonany jest w technologii skrętki miedzianej klasy 6, co gwarantuje wysoką elastyczność oraz odporność na wielokrotne zginanie i skręcanie. Płaszcz PUR jest odporny na ścieranie, promieniowanie UV, oleje oraz wiele substancji chemicznych.
Kolory żył oraz ich odpowiednie oznaczenia i opis zacisków ułatwiają poprawną identyfikację przy podłączaniu.

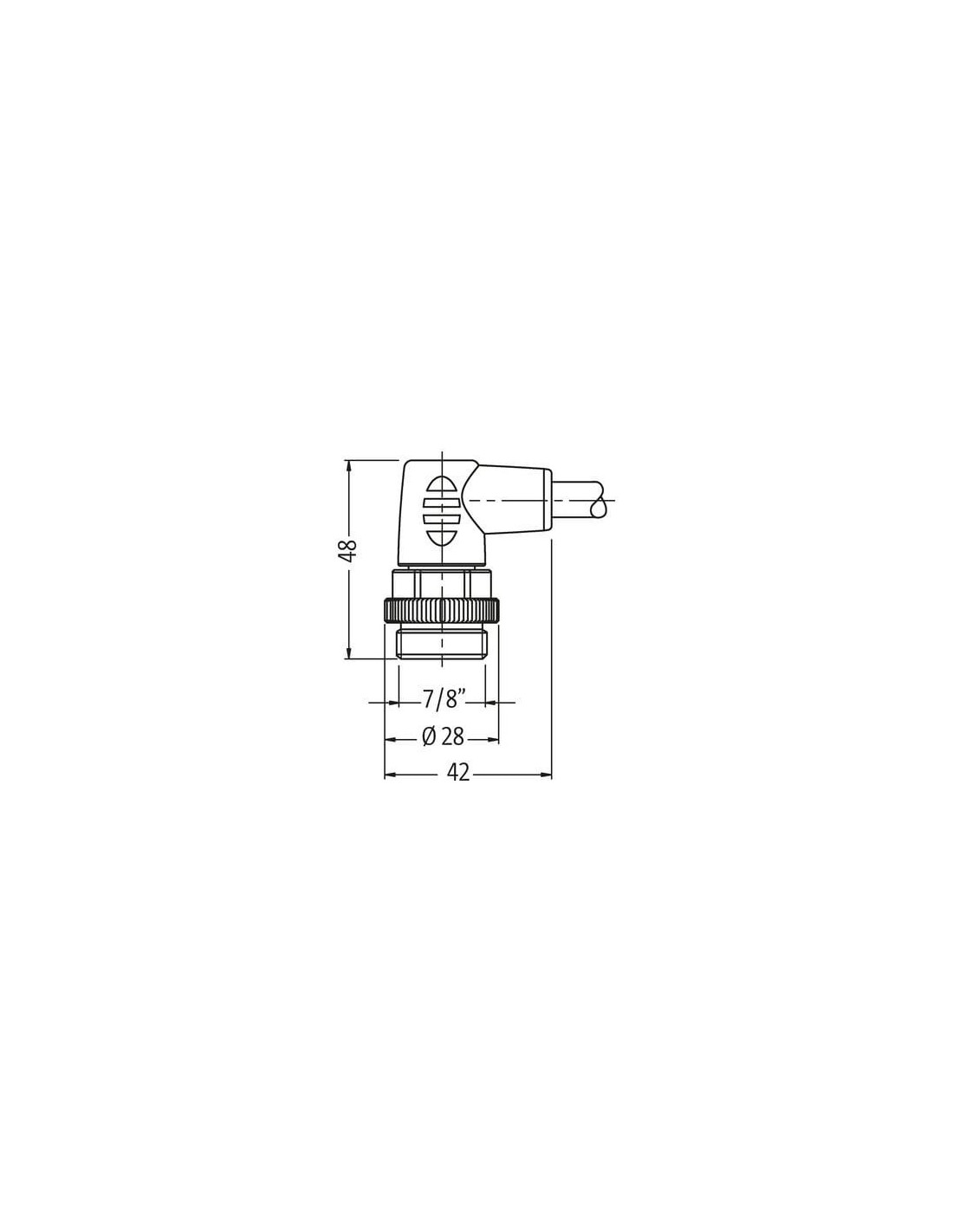

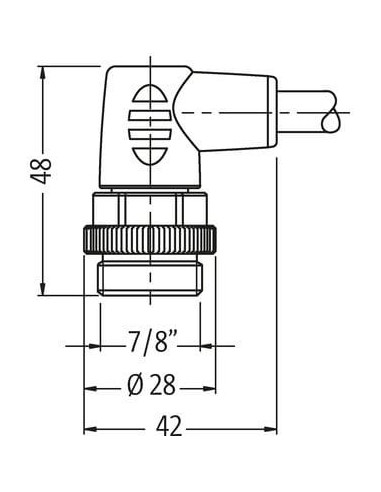

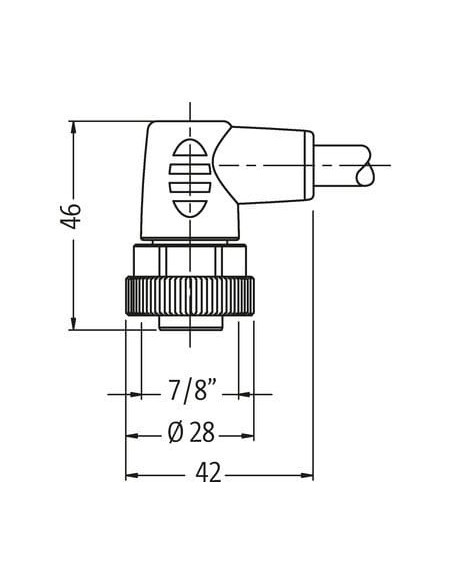

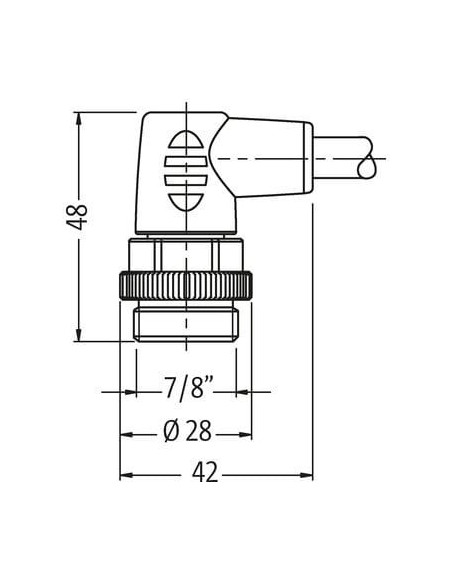

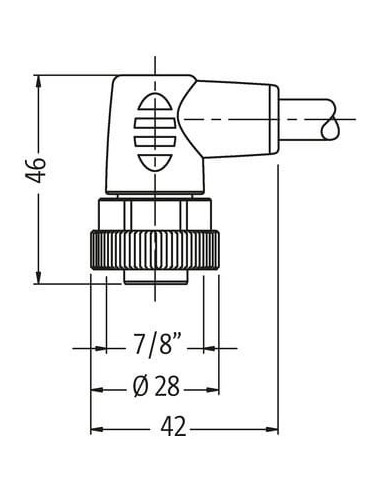

Schematy i rysunki techniczne
Poniżej przedstawiono czytelne schematy połączeń, oznaczenia pinów oraz główne wymiary zewnętrzne, które usprawniają projektowanie instalacji i pozwalają na pewne dopasowanie do urządzenia docelowego.
Podsumowanie – profesjonalne złącze przemysłowe 7/8" 5-pin
Złącze 7/8" męskie kątowe – żeńskie kątowe z kablem 5 m jest rozwiązaniem przeznaczonym do wymagających aplikacji w szeroko pojętej automatyce przemysłowej oraz elektrotechnice. Dzięki solidnej budowie i wysokiej odporności środowiskowej zapewnia bezpieczną i długotrwałą eksploatację w trudnych warunkach przemysłowych.
