Męski
RJ45PP – RJ45PP

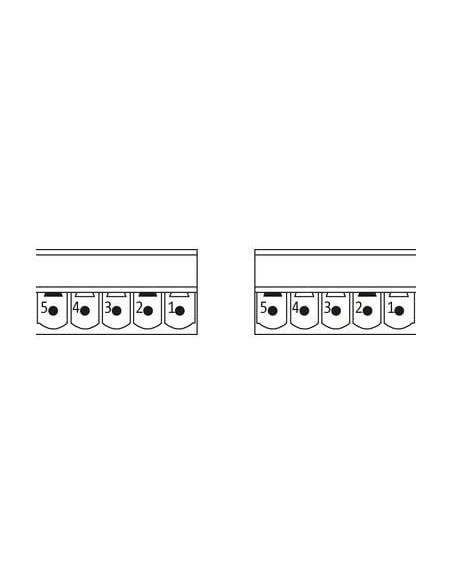

5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Typ montażu | włożone, przykręcone |
| Family construction form | Push Pull |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Push Pull Power |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

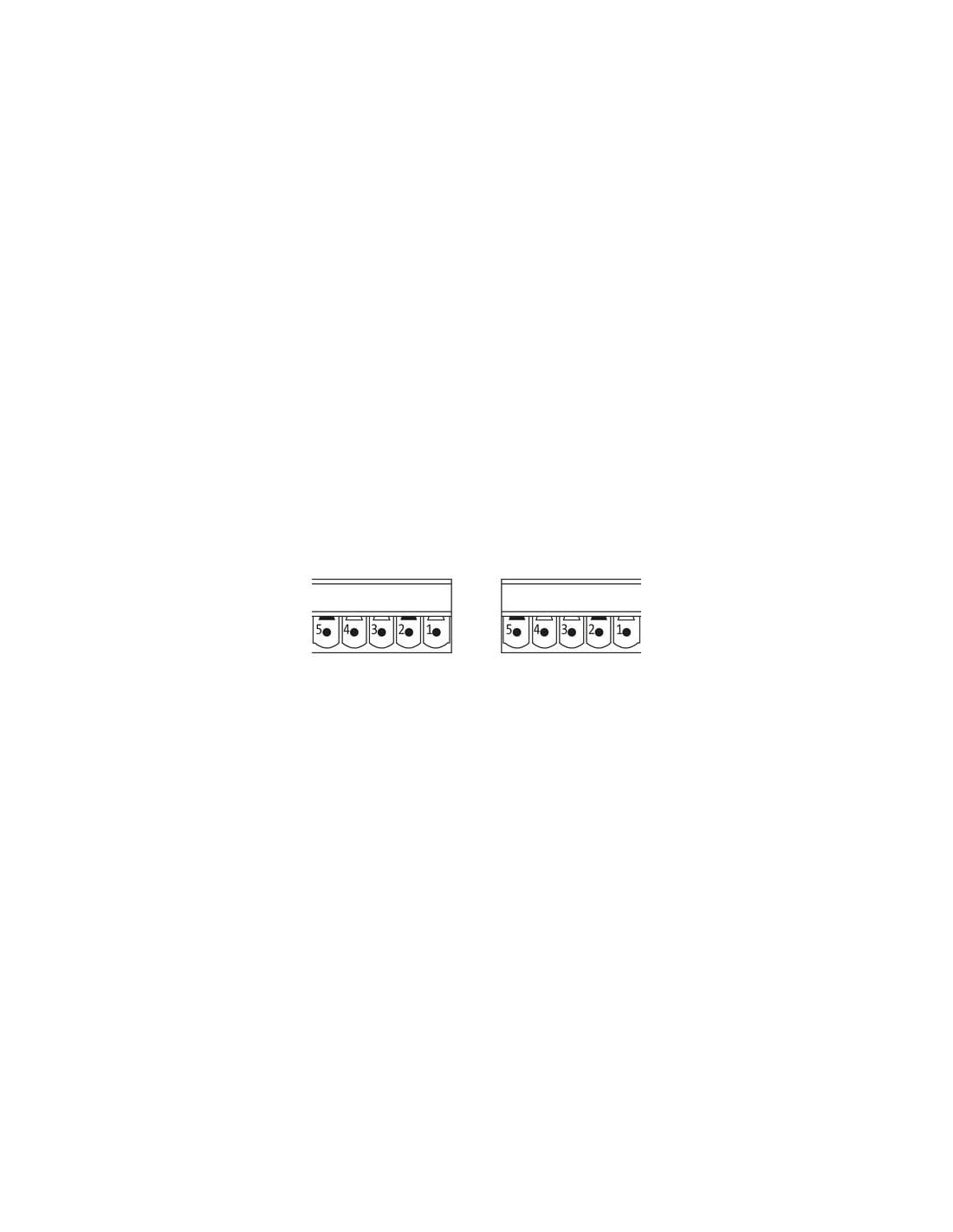

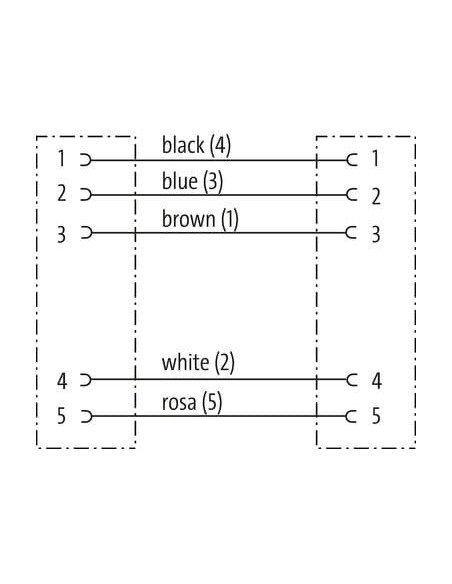

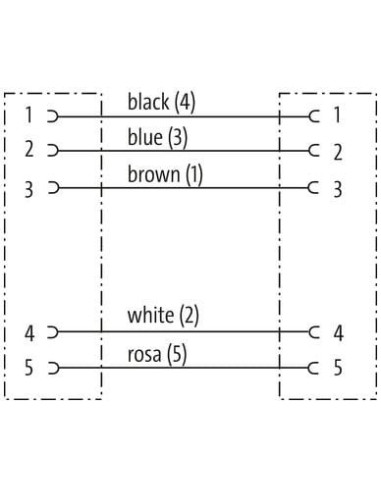

| wire arrangement | 1, rosa 5, czarny 4, niebieski 3, biały 2 |
General data | Cable
| Identyfikacja przewodu | P39 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | 1, rosa 5, czarny 4, niebieski 3, biały 2 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

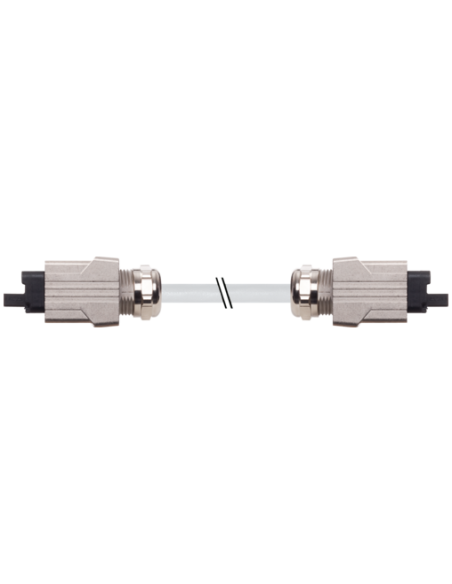

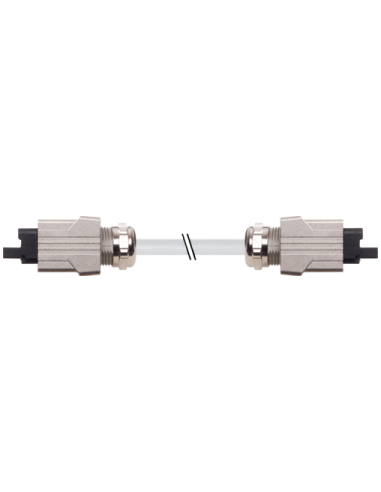

Przewód połączeniowy Push Pull Power 7356-99641-P390030 – solidność i niezawodność dla automatyki przemysłowej
Przewód połączeniowy Push Pull Power o kodzie 7356-99641-P390030 to profesjonalne rozwiązanie dedykowane do połączeń w środowiskach przemysłowych, gdzie kluczowe są niezawodność, bezpieczeństwo oraz odporność na trudne warunki pracy. Dzięki złączom typu RJ45PP wykonanym w technologii Push Pull, przewód gwarantuje szybkie i stabilne połączenie instalacyjne bez użycia narzędzi.
Konstrukcja i kompatybilność – złącze Push Pull Power M12P
Złącza przewodu zostały wykonane zgodnie ze standardem M12P, są wyposażone w 5-pinowe styki miedziane dla optymalnej transmisji sygnału lub mocy. Dzięki zastosowaniu technologii Push Pull proces podłączania jest niezwykle szybki i intuicyjny, co znacznie skraca czas instalacji oraz minimalizuje ryzyko błędów. Obudowa z cynkowego odlewu ciśnieniowego z niklowaną powłoką zapewnia dodatkową ochronę mechaniczną oraz wysoką odporność chemiczną i na oleje.
Przewód połączeniowy do wymagających aplikacji – wysoki stopień ochrony IP65/IP67
Wytrzymałość przewodu potwierdza wysoki stopień ochrony IP65 oraz IP67, co gwarantuje jego pełną funkcjonalność i bezpieczeństwo pracy w trudnych warunkach przemysłowych, także w obecności wilgoci, pyłów i zanieczyszczeń. Przewód idealnie sprawdzi się w instalacjach automatyki przemysłowej, szafach sterowniczych, liniach produkcyjnych oraz systemach zasilania o wysokich wymaganiach dotyczących niezawodności połączeń.
Odporność termiczna, chemiczna i mechaniczna przewodu Push Pull Power
Przewód został wyprodukowany z wysokiej klasy materiałów – płaszcz z polieteru (PUR) oraz izolacja przewodów z polipropylenu (PP) zapewniają odporność na działanie promieniowania UV, płomieni, olejów, benzyn i czynników chemicznych. Zakres pracy przewodu wynosi od -40°C do 85°C (przewód) oraz nawet od -50°C do 90°C w trybie ciągłym (kabel), co umożliwia zastosowanie go w szerokim zakresie środowisk, zarówno wewnątrz, jak i na zewnątrz budynków.
Typowe zastosowanie przewodu połączeniowego Push Pull Power
- Autonomiczne linie produkcyjne i robotyka
- Systemy zasilania i przesyłu danych, wymagające stabilnych i wytrzymałych połączeń
- Panele sterownicze oraz rozdzielnice elektryczne
- Maszyny przemysłowe pracujące w warunkach podwyższonego zapylenia i wilgotności
- Aplikacje narażone na mechaniczne obciążenia oraz częste zginanie i skręcanie kabli
Korzyści związane z wyborem przewodu Push Pull Power 7356-99641-P390030
- Łatwy i szybki montaż – technologia Push Pull znacznie ułatwia instalację
- Uniwersalność – kompatybilność z różnymi systemami automatyki i zasilania
- Ekologiczne i bezpieczne materiały – przewód wolny od ołowiu, kadmu oraz halogenów
- Podwyższona żywotność nawet w przypadku intensywnego użytkowania i częstego ruchu kabli
- Pewność połączenia i wysoka niezawodność – odpowiednie parametry dla wymagających warunków przemysłowych oraz certyfikat cURus
Przewód połączeniowy Push Pull Power 7356-99641-P390030 to wszechstronne rozwiązanie zapewniające trwałość, bezpieczeństwo oraz łatwość montażu we wszystkich rodzajach instalacji przemysłowych.
