MQ15, 6-piny
Męski prosty – żeński proste
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

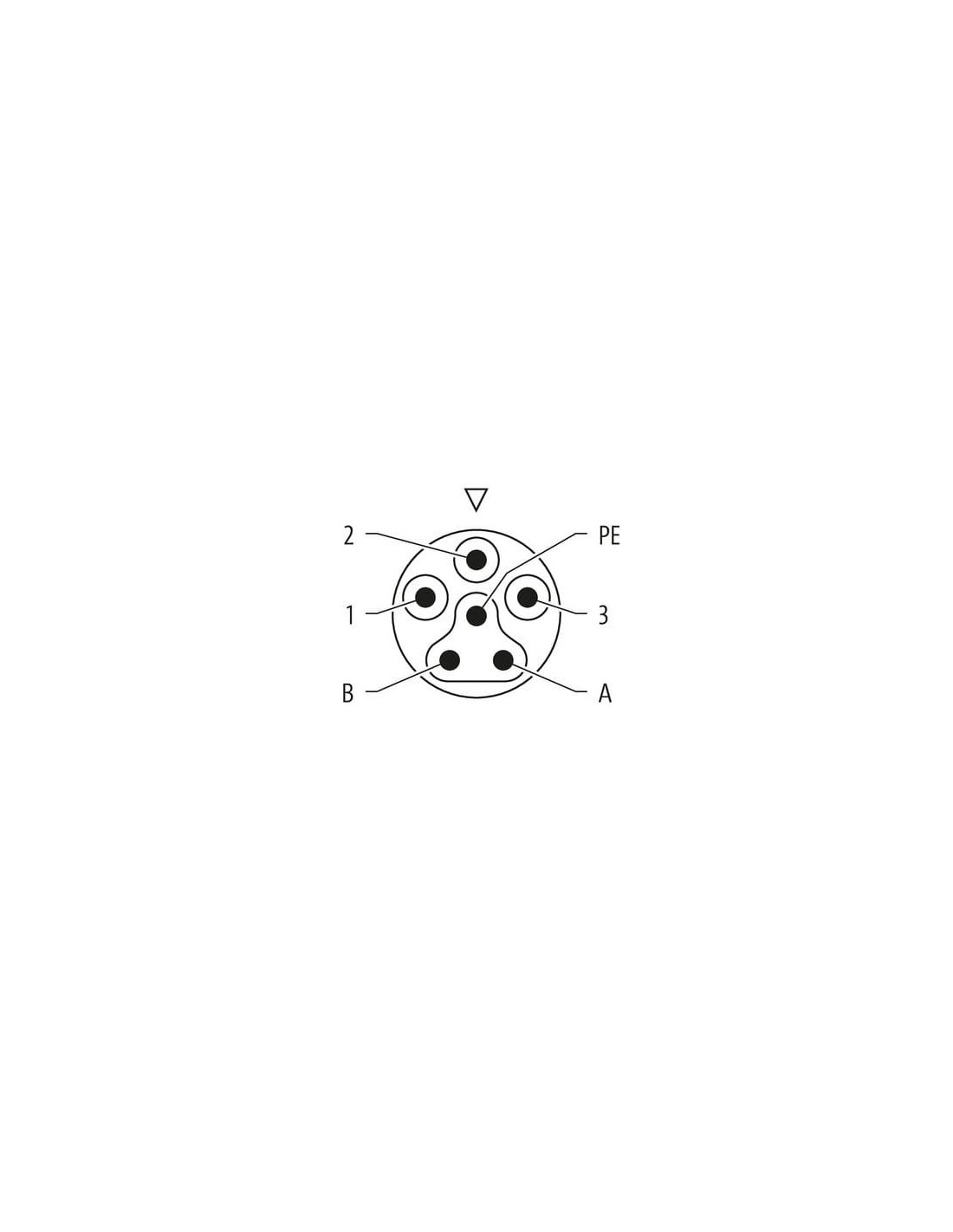

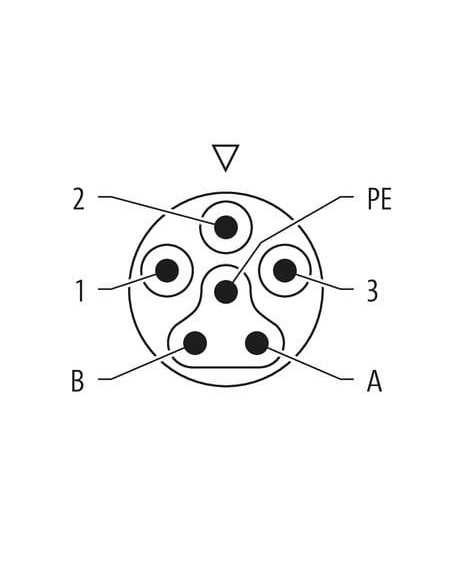

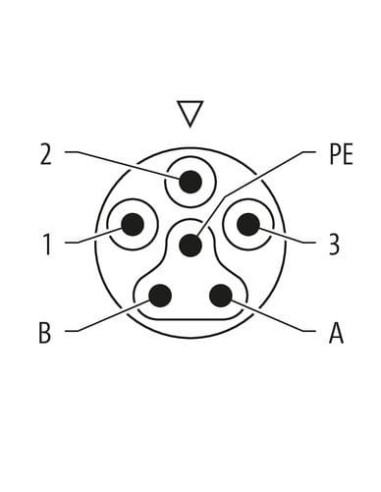

Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

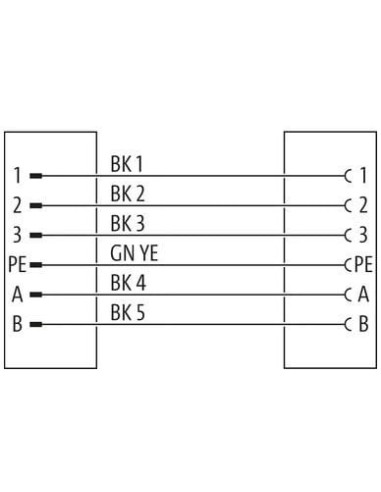

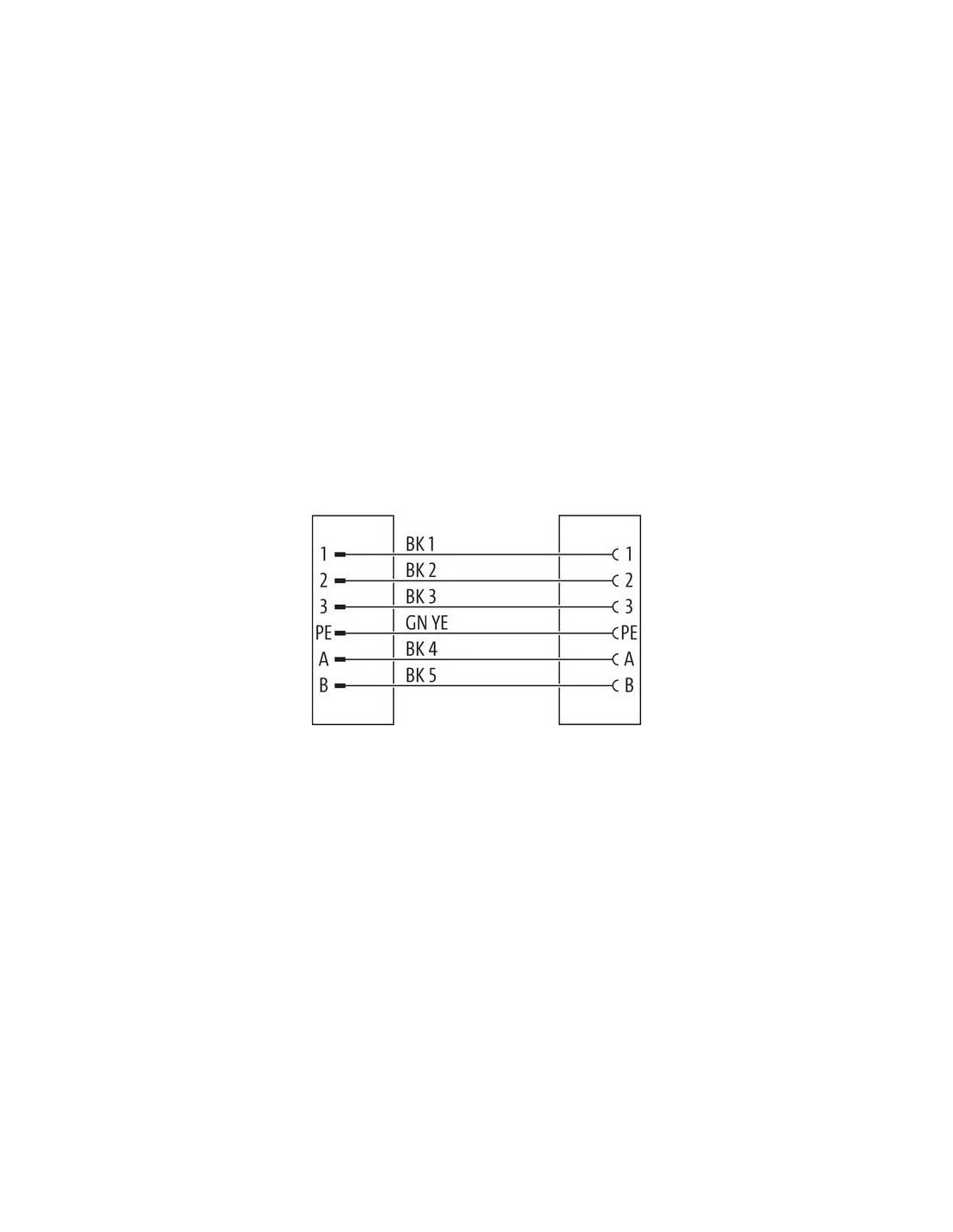

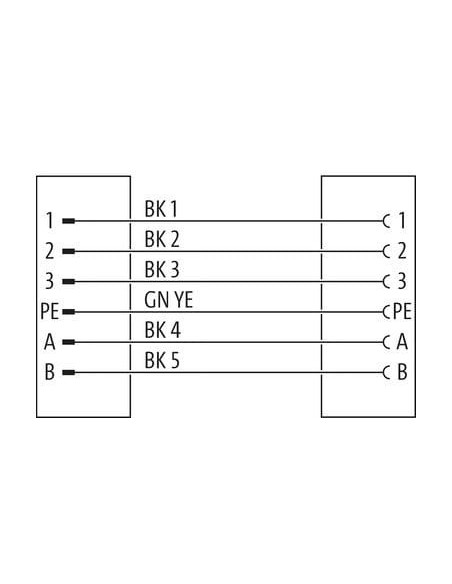

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

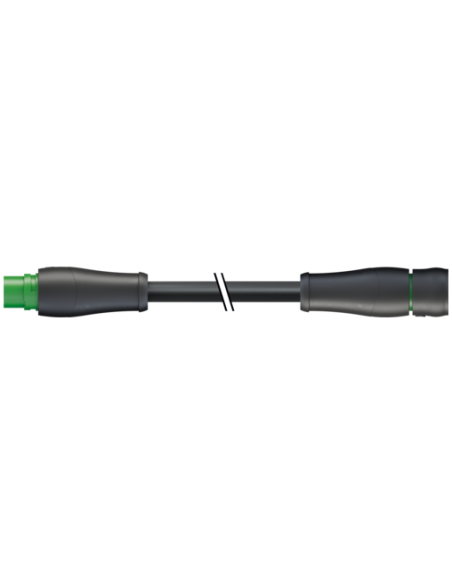

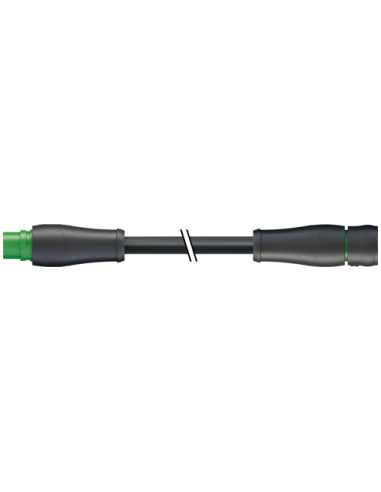

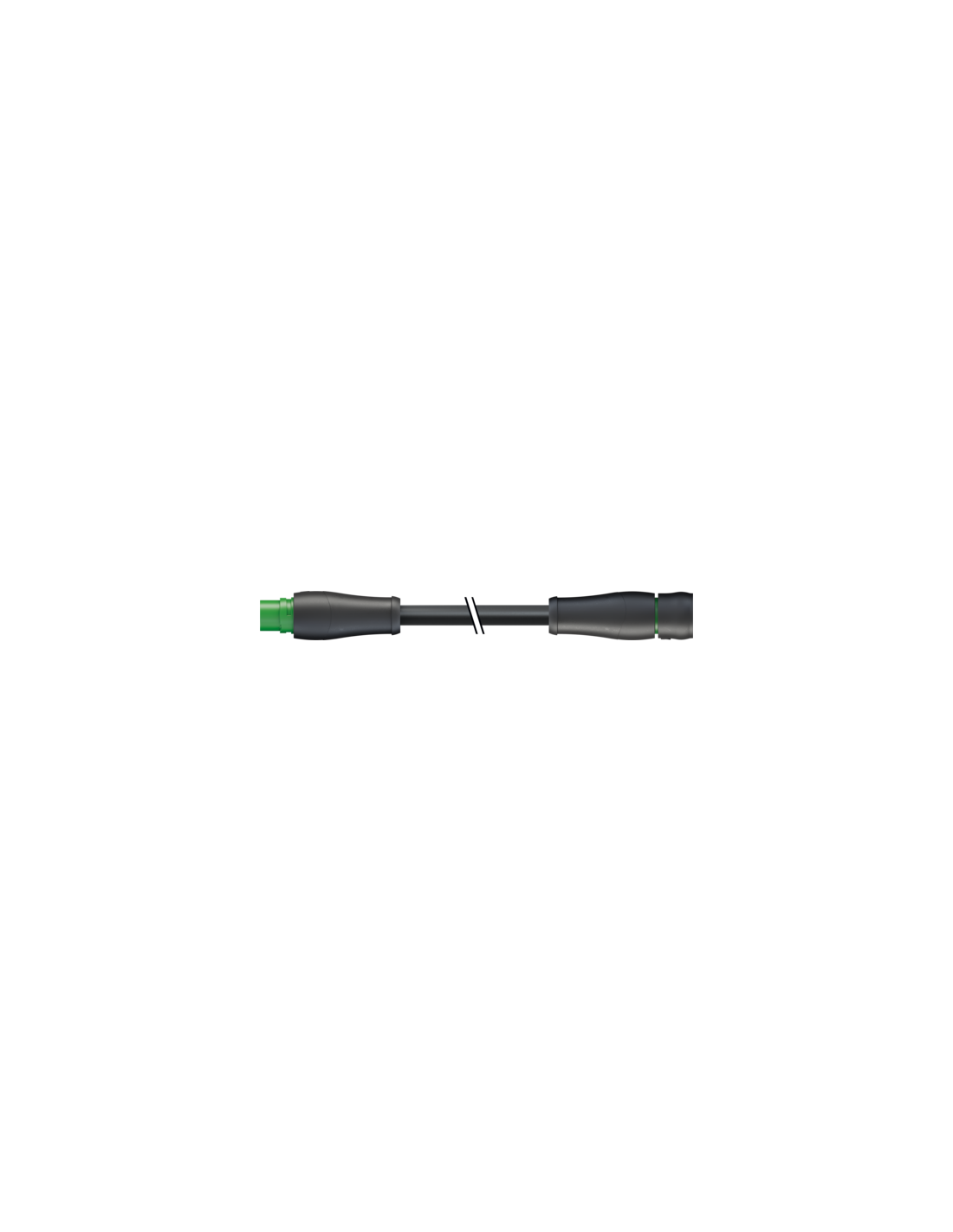

Złącze kablowe MQ15 męski 0° / żeński 0° 7000-P8141-P630100 – przewód 1 m, 6 pinów, złącze prosty-prosty
MQ15 męski 0° / MQ15 żeński 0° 7000-P8141-P630100 to wysokiej jakości przewód połączeniowy o długości 1 metra, zakończony prostymi złączami typu MQ15 z sześcioma pinami. Produkt wyposażony jest w złącze męskie oraz złącze żeńskie, oba w orientacji prostej, co zapewnia komfortowe i stabilne połączenie elektryczne w różnorodnych aplikacjach przemysłowych oraz automatyce.
Zastosowanie złącza MQ15 – idealne rozwiązanie dla przemysłu i automatyki
Profesjonalny przewód z złączami MQ15 zaprojektowano z myślą o wymagających środowiskach, gdzie niezbędna jest niezawodność oraz szybki montaż i demontaż połączeń. Złącze doskonale sprawdza się w instalacjach maszyn, systemach zasilania, urządzeniach sterujących, szafach sterowniczych oraz aparaturze przemysłowej.
- Szybki i bezpieczny montaż dzięki zamknięciu bagnetowemu
- Wysoki stopień ochrony IP65/IP67 zapewniający odporność na pył, wodę oraz trudne warunki przemysłowe
- Uniwersalność – możliwość stosowania z peszlami o średnicy wewnętrznej 18 mm
- Trwałość i wytrzymałość – obudowa z odpornego chemicznie i olejo-odpornego tworzywa PUR
Odporność na czynniki zewnętrzne i wytrzymałość mechaniczna
Obudowa z tworzywa sztucznego PUR oraz elementy z PA i POM gwarantują dużą odporność chemiczną oraz na oleje, co umożliwia wykorzystanie złącza w środowiskach narażonych na kontakt z agresywnymi mediami. Kabel charakteryzuje się wysoką wytrzymałością mechaniczną oraz elastycznością, dzięki czemu może być stosowany w aplikacjach ruchomych i statycznych, również w prowadnikach kablowych (C-track), co potwierdza wysoka liczba cykli gięcia i skręcania.
Parametry techniczne przewodu MQ15 – bezpieczeństwo i niezawodność
Przewód korzysta z sześciu żył wykonanych z miedzi, o przekroju 2,5 mm², które cechują się niską rezystancją i dużą obciążalnością prądową. Izolacja nie zawiera ołowiu, kadmu, FCKW, halogenów ani silikonu, co sprzyja bezpieczeństwu użytkowania oraz ochronie środowiska. Całość spełnia rygorystyczne normy odporności na UV, płomienie oraz oleje.
- Napięcie robocze do 600 V AC z maksymalnym obciążeniem prądowym 16 A na styk zasilania
- Praca w szerokim zakresie temperatur: od -30°C do +85°C (przewód do -50°C / +90°C)
- Wysoka wytrzymałość dielektryczna – napięcie przebicia do 10 kV
- Posrebrzane styki – zapewniają niezawodny kontakt elektryczny
Konstrukcja i standardy – zgodność z normami przemysłowymi
Produkt jest zgodny z normą IEC 61076-2-116 i wyposażony w kodowanie typu 3, które zapobiega omyłkowemu podłączeniu, co zwiększa bezpieczeństwo użytkownika i urządzeń. Stopień ochrony IP65/IP67 uzyskiwany jest przy połączeniu i zablokowaniu złącza, chroniąc instalację przed działaniem wody i pyłu.
Typowe zastosowania przewodu MQ15
- Automatyka przemysłowa – przemysł maszynowy, linie produkcyjne, systemy transportowe
- Systemy zasilania i dystrybucji energii
- Szafy sterownicze i aparatura kontrolno-pomiarowa
- Systemy HVAC, urządzenia ruchome
- Aplikacje o wysokich wymaganiach środowiskowych
Produkt dostępny jest również w innych długościach przewodu – na indywidualne zamówienie. Przed instalacją zaleca się zabezpieczenie przewodów przed nadmiernym obciążeniem mechanicznym oraz przestrzeganie minimalnych promieni gięcia, aby zachować pełną szczelność złącza.
