Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

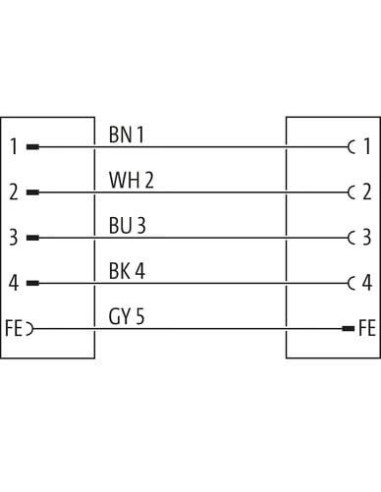

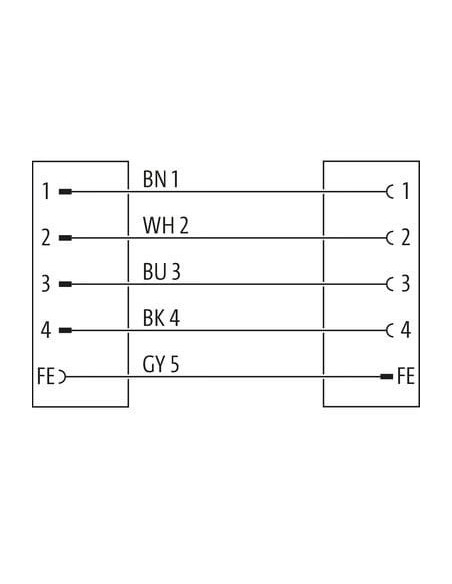

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 Power L-coded 5-biegunowe – przewód zasilający dla wymagających aplikacji przemysłowych

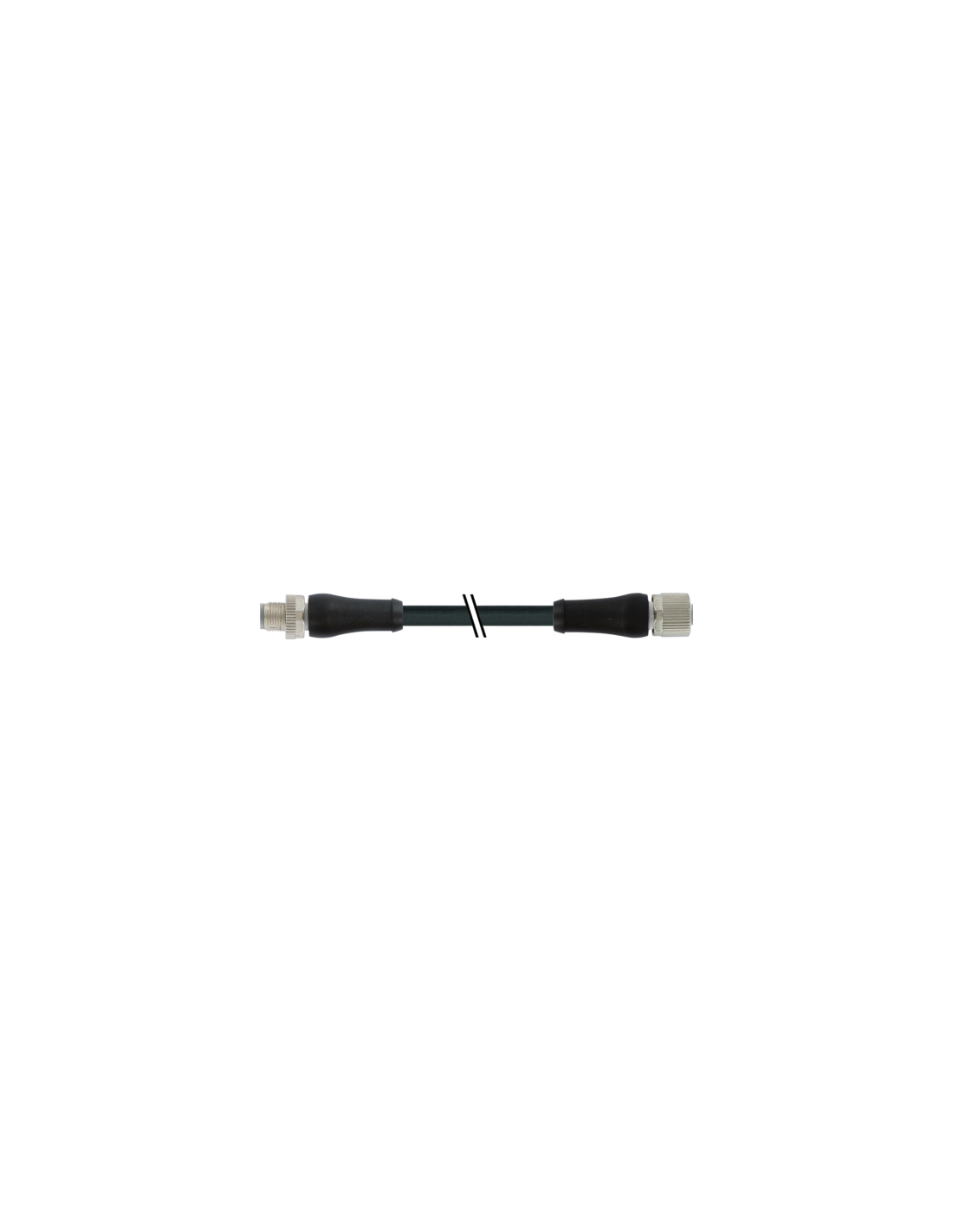

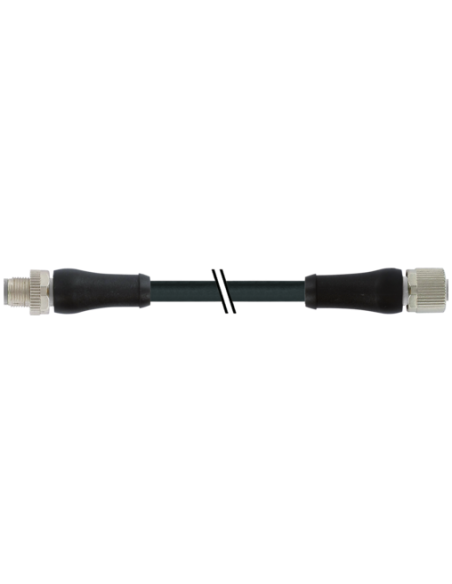

Złącze M12 Power L-coded 5-biegunowe męskie 0° / żeńskie 0° o długości 6 m i kodzie produktu 7000-P4241-P040600 to wydajne i niezawodne rozwiązanie do zasilania urządzeń automatyki przemysłowej. Bardzo wysoka wytrzymałość mechaniczna oraz odporność chemiczna sprawiają, że złącze to znajduje zastosowanie nawet w najbardziej wymagających warunkach środowiskowych.
Najważniejsze cechy i zalety kabla M12 Power L-coded
- Kodowanie L – dedykowane do zasilania systemów automatyki, szczególnie napędów serwo i systemów wieloosiowych.
- 5-biegunowa konstrukcja umożliwia przesyłanie zarówno mocy, jak i sygnałów sterujących.
- Złącza: męskie (proste) – żeńskie (proste) typu M12, wykonane zgodnie z normą IEC 61076-2-111.
- Obudowa z wytrzymałego tworzywa PUR – odporna na oleje, chemikalia oraz promieniowanie UV.
- Stopień ochrony IP65/IP67 – gwarancja niezawodności w trudnych warunkach przemysłowych oraz w środowiskach o podwyższonym zapyleniu i wilgotności.
- Wytrzymałość temperaturowa od -25°C do +85°C (przewód do -50°C/+80°C), co umożliwia zastosowanie w ekstremalnych warunkach.
- Wysoka odporność na czynniki zewnętrzne (oleje, paliwa, płomienie) oraz promieniowanie słoneczne.
- Pozłacane styki zapewniają niezawodność i długą żywotność połączeń elektrycznych.
- Prąd maksymalny 12 A na styk oraz napięcie robocze DC do 63 V – idealny do wymagających aplikacji zasilających.
- Blokada z cynkowego odlewu ciśnieniowego oraz uszczelka FKM gwarantują wysoką szczelność i odporność na wstrząsy.
Typowe zastosowania przewodu zasilającego M12
Złącze M12 Power L-coded 5-biegunowe znajduje szerokie zastosowanie, szczególnie w:
- Zasilaniu silników i napędów w maszynach przemysłowych.
- Systemach transportu wewnętrznego i robotyki.
- Automatyce procesowej i produkcyjnej (systemy rozdziału mocy, magistrale zasilania).
- Aplikacjach wymagających bardzo wytrzymałych i trwałych połączeń kablowych.
- Zasilaniu szaf sterowniczych i rozdzielni energetycznych.
Budowa i bezpieczeństwo stosowania kabla M12 z kodowaniem L
Kabel o przekroju żył 1,5 mm² oraz solidna konstrukcja powłoki PUR gwarantują niezawodność w długotrwałej pracy. Oznaczenie żył zgodnie z normami branżowymi, a także odporność na wielokrotne zginanie i skręcanie (do 5 milionów cykli gięcia!) sprawiają, że przewód jest przystosowany do dynamicznych aplikacji – idealny do instalacji na ruchomych częściach maszyn.
Dzięki wysokim parametrom elektrycznym (niska rezystancja, wysokie napięcie i prąd) oraz odporności na zakłócenia, przewód M12 sprawdzi się nawet przy dużych obciążeniach prądowych i temperaturowych.
Konstrukcja techniczna i szczegóły montażowe
- Złącza z gwintem M12 x 1, moment dokręcania 0,6 Nm.
- Szybki i pewny montaż – wyraźne oznaczenia, łatwa instalacja i możliwość szybkiego rozłączenia.
- Kodowanie L zabezpiecza przed pomyłką po stronie instalacyjnej.
- Słupkowa konstrukcja ułatwia prowadzenie przewodu w szafach i systemach tras kablowych.
- Dedykowane do pracy z peszlami o średnicy wewnętrznej 12 mm.
Korzyści z zastosowania przewodu M12 Power L-coded w instalacjach przemysłowych
Bezpieczeństwo połączenia, odporność na trudne warunki oraz wysoka wydajność prądowa i temperaturowa czynią ten kabel doskonałym wyborem do rozwiązań przemysłowych, gdzie niezawodność jest kluczowa. Kabel ten minimalizuje ryzyko przestojów produkcyjnych, dzięki odporności na wstrząsy, drgania i agresywne środowiska.
Możliwość wykonania innych długości na życzenie sprawia, że ten produkt jest elastycznym rozwiązaniem dostosowanym do indywidualnych potrzeb każdego systemu automatyki.
Polecamy także inne produkty z kategorii: Zasilanie »
