Męski 90° – żeński 90°
7/8" – 7/8", 4-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

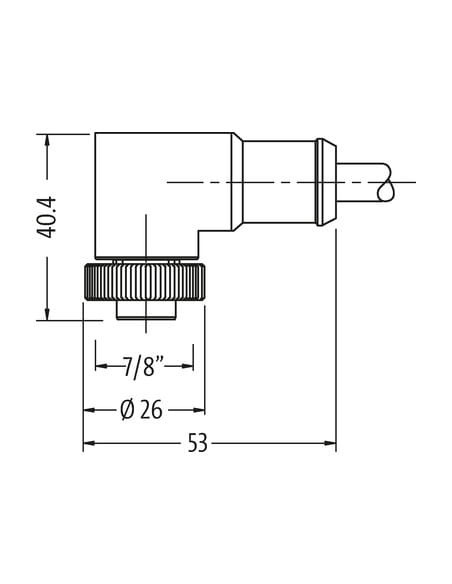

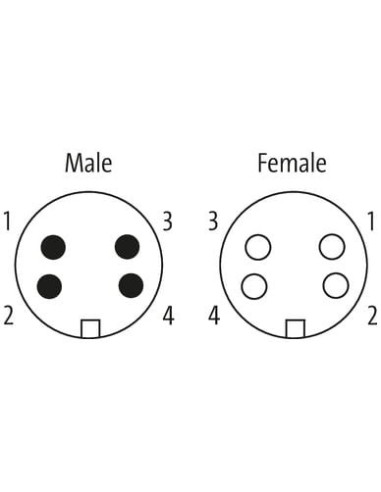

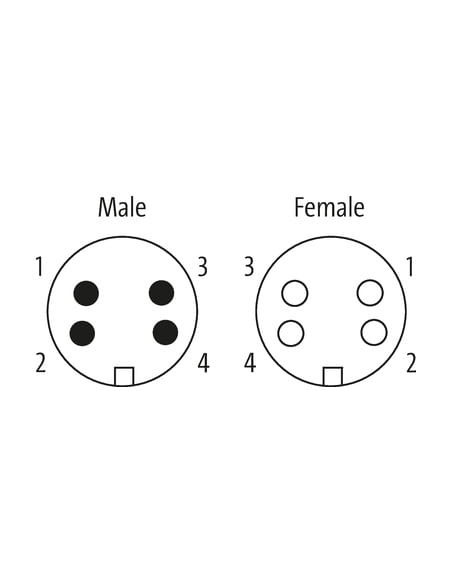

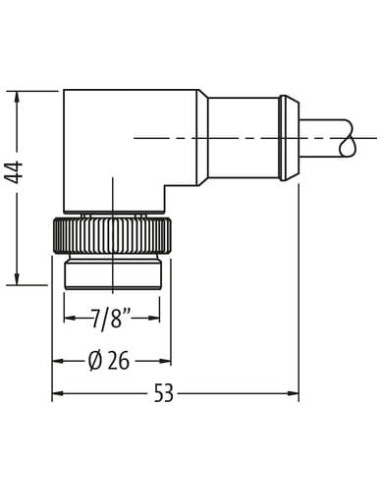

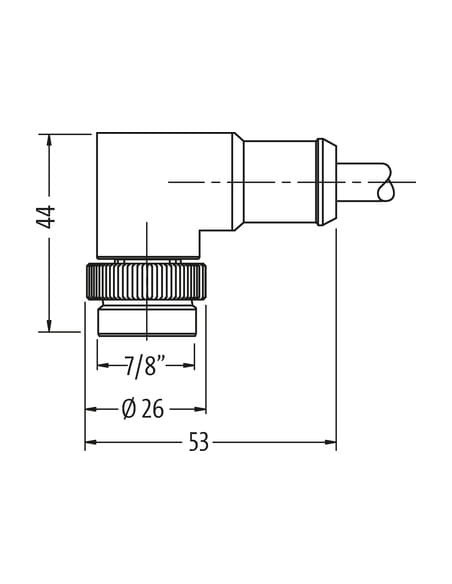

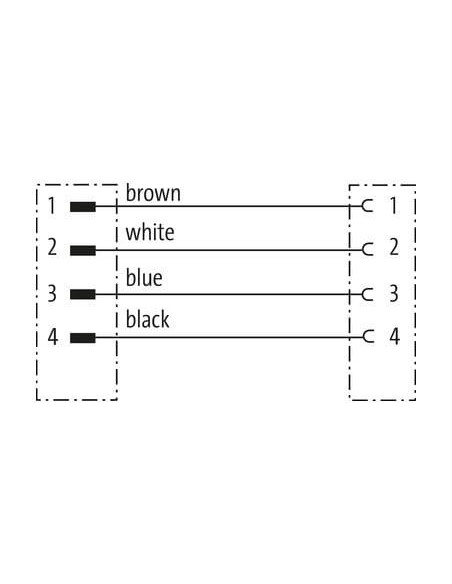

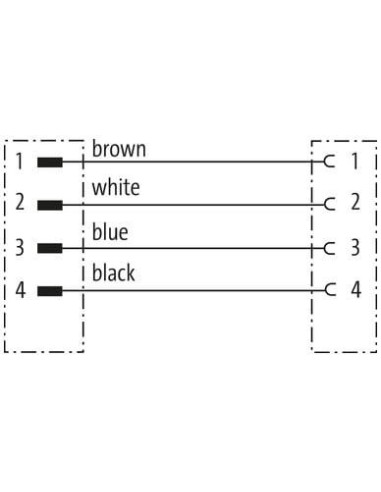

| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

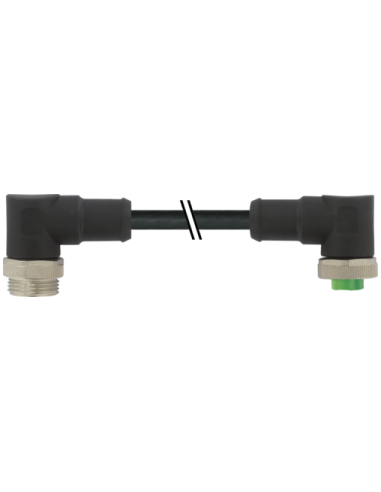

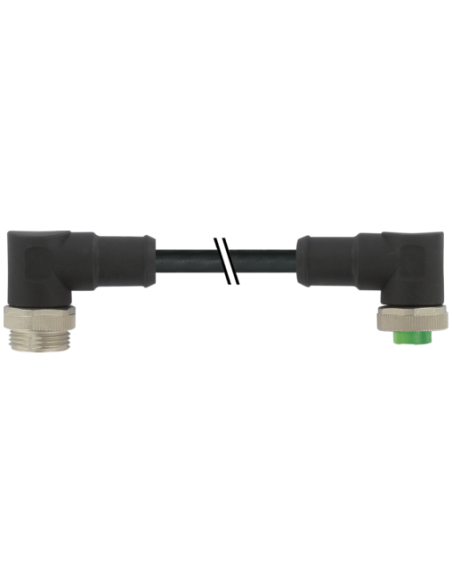

Kabel przyłączeniowy 7/8", 4-pinowy, kątowy, męski–żeński — 7700-A4A31-UMC0150
Kabel przyłączeniowy Mini (7/8 cala), 4-biegunowy, zakończony wtykiem kątowym męskim (zewnętrznym) oraz gniazdem kątowym żeńskim to wysokiej jakości przewód przeznaczony do przemysłowych aplikacji elektroenergetycznych. Standardowy kod produktu: 7700-A4A31-UMC0150.
Złącza 7/8" - wysoka niezawodność oraz szczelność przemysłowa
Kątowe złącza męskie i żeńskie o standardzie 7/8" umożliwiają pewne i stabilne połączenie przewodów w instalacjach automatyki, systemach zasilania maszyn oraz urządzeń przemysłowych. Kształt złączy ułatwia montaż w miejscach o ograniczonej dostępności i przestrzeni.
Stopień ochrony IP68 gwarantuje pełną odporność na pył i wodę (w stanie podłączonym), co pozwala na stosowanie w wymagających warunkach przemysłowych oraz na zewnątrz.
Trwała i odporna konstrukcja do zastosowań przemysłowych
- Obudowa z PUR zapewnia podwyższoną odporność na ścieranie, oleje, smary i środki chemiczne typowe dla przemysłu.
- Blokada wykonana ze stopu cynku zwiększa wytrzymałość na uszkodzenia mechaniczne.
- Płaszcz kabla PUR charakteryzuje się odpornością na działanie substancji chemicznych, benzyny i olejów — idealny do trudnych warunków produkcyjnych.
Parametry elektryczne i możliwości zastosowań
Maksymalne napięcie pracy wynosi 600 V AC/DC, a maksymalny prąd na styk to aż 9 A. Dzięki temu kabel doskonale nadaje się do przesyłu energii, sterowania urządzeniami oraz zasilania elementów zewnętrznych (np. silników, rozdzielaczy, modułów IO).
- Aplikacje automatyki przemysłowej
- Systemy sterowania maszynami i liniami produkcyjnymi
- Instalacje energetyczne i zasilające w środowisku fabrycznym
- Praca w trudnych warunkach środowiskowych
Bezpieczeństwo i niezawodność w instalacji
Kabel cechuje się podwyższoną odpornością na zginanie oraz wysoką trwałością — liczba cykli gięcia (C-track) wynosi nawet 5 milionów. Praca w zakresie temperatur od -50°C do 80°C (stała) oraz od -20°C do 80°C (w ruchu) pozwala na wszechstronne wykorzystanie, nawet w chłodniach, halach produkcyjnych czy na zewnątrz.
- Średnica zewnętrzna kabla: 8 mm, czarna izolacja
- 4 żyły o przekroju 1,5 mm² — kody kolorów: brązowy, biały, niebieski, czarny
- Możliwość zamówienia innych długości przewodów na życzenie
Typowe zastosowania i zalety kabla 7/8", 4-pinowego
Kabel ten jest powszechnie stosowany w systemach zasilania rozdzielni maszyn, automatyce, robotyce, liniach produkcyjnych, a także przy podłączaniu rozdzielaczy IO czy paneli operatorskich. Jego wytrzymałość mechaniczna, odporność na warunki zewnętrzne oraz wysoki prąd znamionowy czynią go uniwersalnym rozwiązaniem w nowoczesnych instalacjach przemysłowych.
Podczas instalacji zaleca się zabezpieczenie przewodu przed obciążeniami mechanicznymi (np. za pomocą opasek kablowych) oraz przestrzeganie zaleceń dotyczących promieni gięcia, co pozwoli na zachowanie szczelności IP68 oraz wydłuży żywotność połączenia.
Kabel 7700-A4A31-UMC0150 spełnia wymagania norm UL oraz IEC w zakresie ochrony przeciwpożarowej i odporności na oddziaływanie chemiczne.
