Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

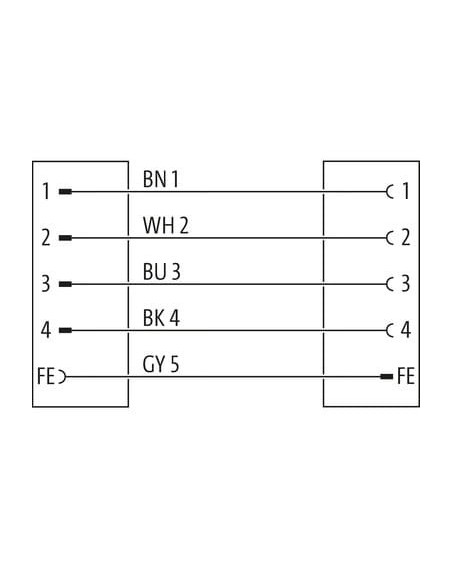

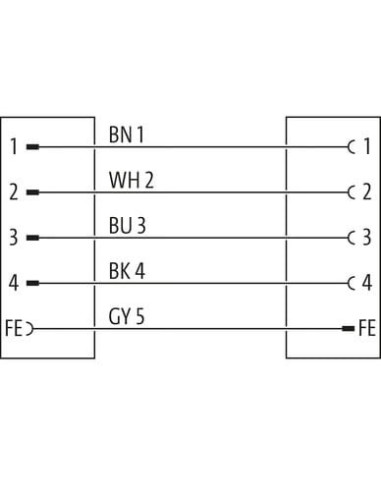

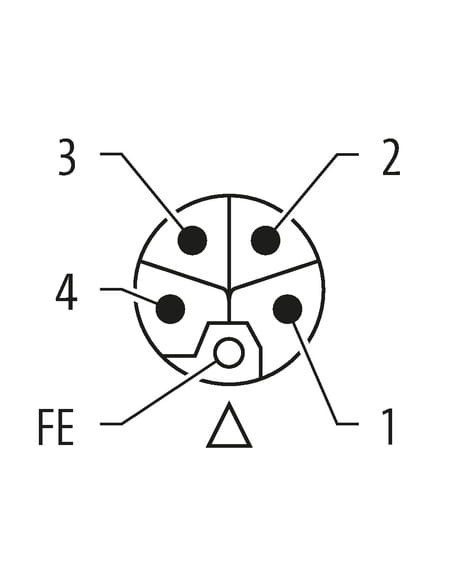

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

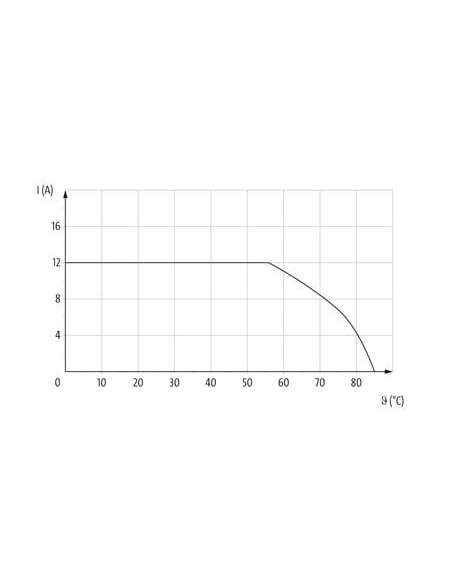

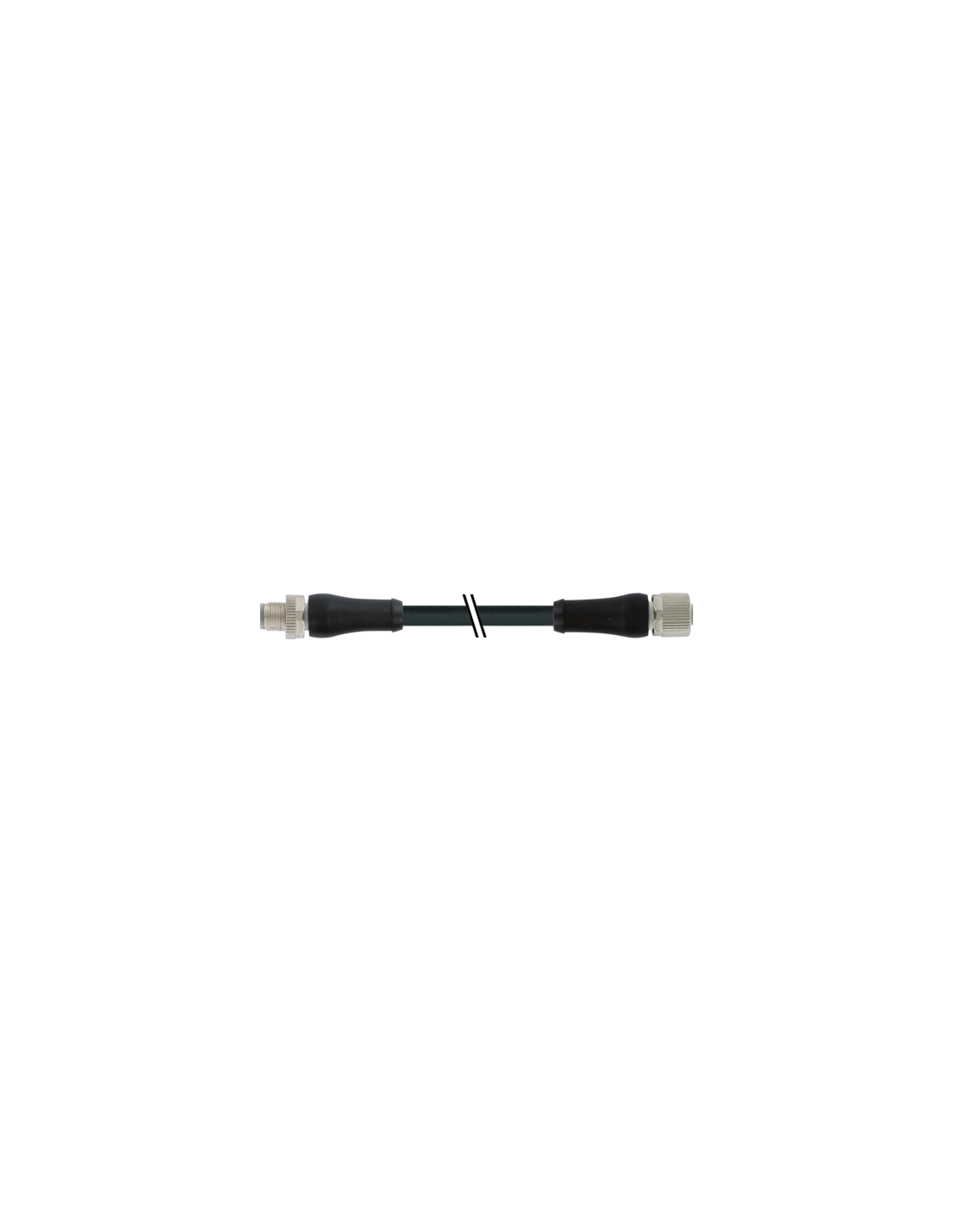

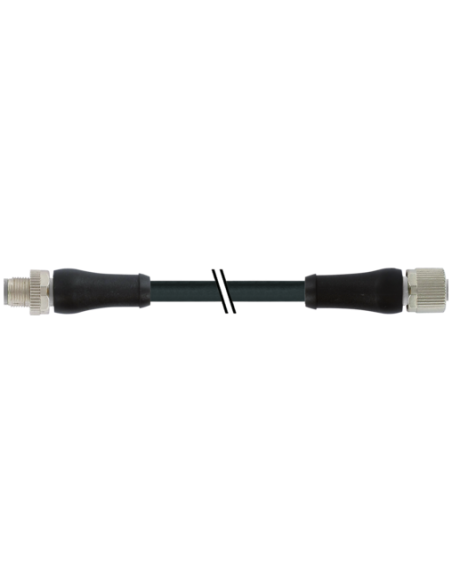

Konektor M12 Power L-kod 0° męski/żeński – 7000-P4241-P041000: Wytrzymałe i niezawodne złącze zasilające
Konektor M12 Power L-kod 0° męski/żeński o długości 10 metrów (kod produktu: 7000-P4241-P041000) to wysokiej klasy przewód do przesyłu zasilania w aplikacjach przemysłowych. Wyposażony w złącza proste (0°), męskie i żeńskie, spełnia najnowsze normy techniczne oraz oferuje niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach przemysłowych.
Zastosowanie konektora M12 Power L-kod
Konektory serii M12 L-kodowane przeznaczone są do przesyłania zasilania DC dla napędów, silników, rozdzielaczy energetycznych oraz aplikacji wymagających stabilnego i bezpiecznego zasilania o zwiększonym prądzie, nawet do 12 A na styk. Dzięki pięciopinowej konstrukcji i wytrzymałej powłoce, złącze to doskonale sprawdza się w automatyce przemysłowej, liniach produkcyjnych, systemach robotyki oraz instalacjach zasilania maszyn.
- Idealne do przemysłu automatyki i systemów zasilania
- Zastosowanie w rozdzielnicach, napędach, maszynach i urządzeniach wymagających wysokiej niezawodności
- Możliwość użycia na zewnątrz i wewnątrz, dzięki wysokiej odporności na warunki środowiskowe
Wytrzymała konstrukcja i odporność na czynniki zewnętrzne
Obudowa wykonana z trwałego PUR oraz elementy przewodzące z pozłacanego stopu miedzi zapewniają doskonałą odporność chemiczną, na oleje i promieniowanie UV. Złącze jest odporne na płomień, benzynę oraz różne substancje chemiczne (zgodnie z DIN EN ISO 4892-2 A, UL 1581 oraz IEC 60332-2-2), co pozwala na stosowanie przewodu nawet w wymagających środowiskach przemysłowych.
- Stopień ochrony IP65/IP67 gwarantuje szczelność oraz ochronę przed pyłem i wilgocią
- Wysoka odporność mechaniczna i wstrząsoodporność dzięki metalowej blokadzie oraz specjalnej konstrukcji
- Materiał płaszcza przewodu – PUR, bezołowiowy, bezhalogenowy i wolny od silikonu
Szerokie możliwości montażu i elastyczność zastosowań
Konektor M12 Power L-kod montowany jest w sposób prosty i trwały (przykręcany, z zabezpieczeniem przeciwwstrząsowym i opaską kodującą), co pozwala na szybkie podłączanie w różnorodnych systemach automatyki. Długi przewód – 10 metrów – zapewnia dużą elastyczność instalacyjną nawet w rozbudowanych aplikacjach.
- Standardowy gwint M12 x 1, zgodność z IEC 61076-2-111
- Przewód 5 x 1,5 mm² skrętka miedziana klasy 6
- Bardzo dobre parametry elektryczne: napięcie pracy do 63 V DC, maks. 12 A na styk
Bezpieczeństwo i zgodność z normami
Złącze spełnia surowe normy bezpieczeństwa i kompatybilności elektromagnetycznej (cURus, IEC 61076-2-111), zachowując wysoką odporność na przepięcia oraz wymagany poziom izolacji (grupa I wg IEC 60664-1). Posiada wyraźnie oznaczone kolory przewodów i oznaczenia pinów zgodnie ze standardem L-kod.
- Wyraźny podział przewodów: brązowy, biały, niebieski, czarny, szary
- Łatwa identyfikacja podłączeń oraz zgodność schematów instalacyjnych
- Odporność na intensywne zginanie i skręcanie – do 5 mln cykli (C-track)
Podsumowanie – najważniejsze cechy konektora M12 Power L-kod
Konektor M12 Power L-kod 7000-P4241-P041000 to niezawodne i wytrzymałe złącze do zasilania maszyn i urządzeń w przemyśle. Długi przewód, wysoka odporność na warunki otoczenia, łatwość montażu oraz szerokie zastosowanie sprawiają, że jest to uniwersalne rozwiązanie dla wielu aplikacji automatyki i zasilania. Złącze zapewnia bezpieczeństwo, zgodność z najnowszymi normami oraz stabilną transmisję mocy w każdych warunkach pracy.
