Męski prosty – żeński proste
MQ15, 6-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

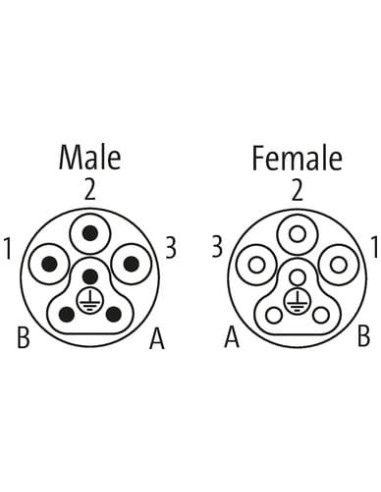

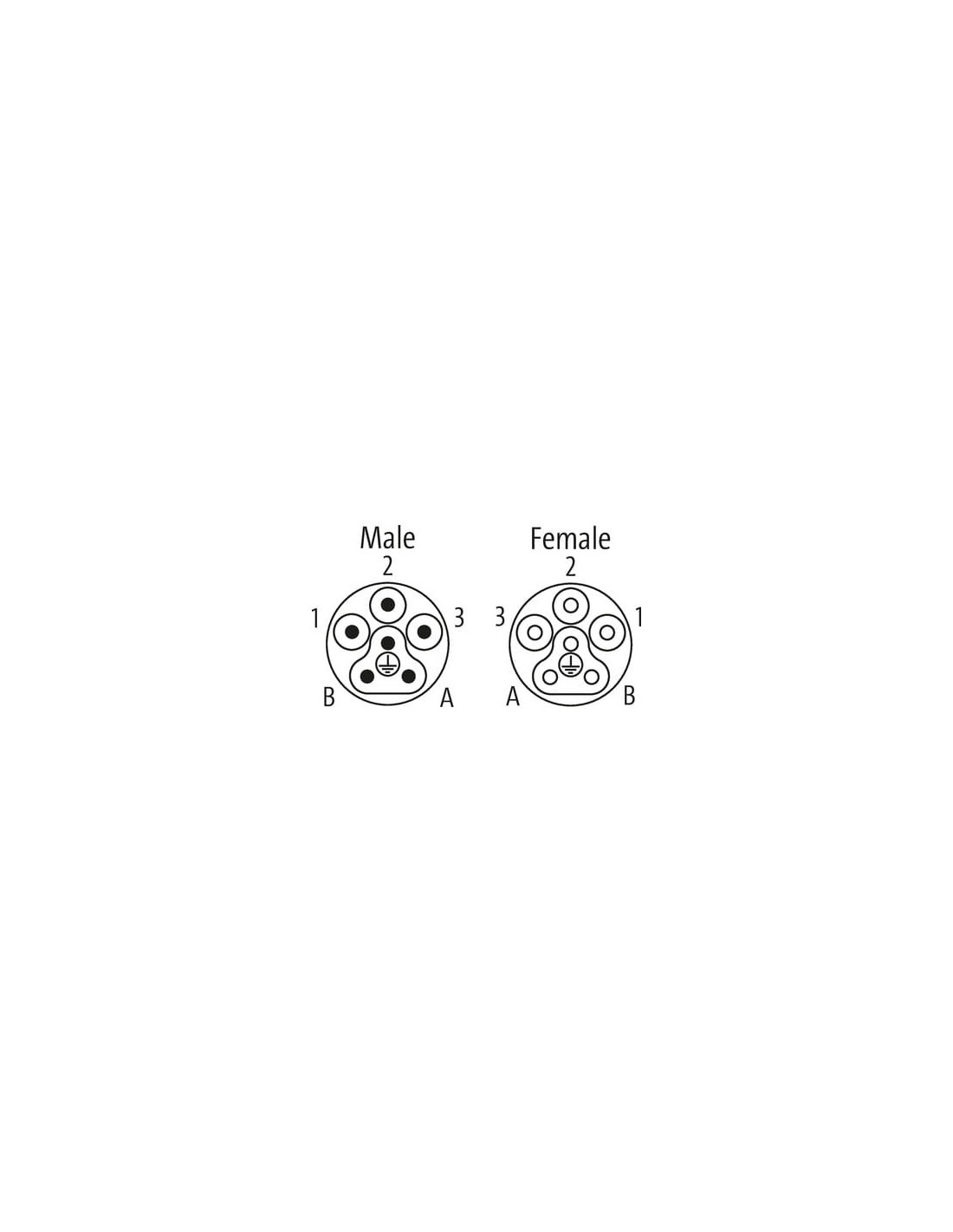

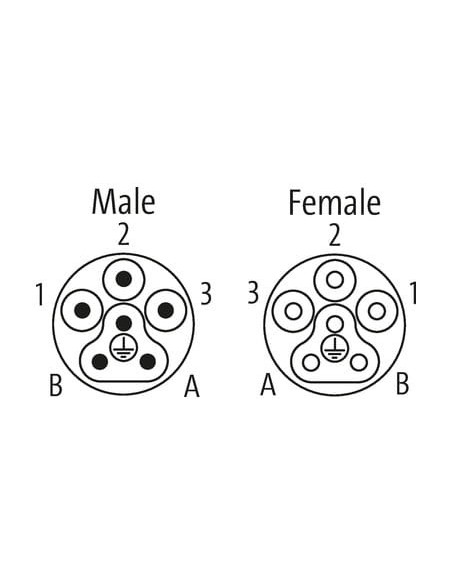

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

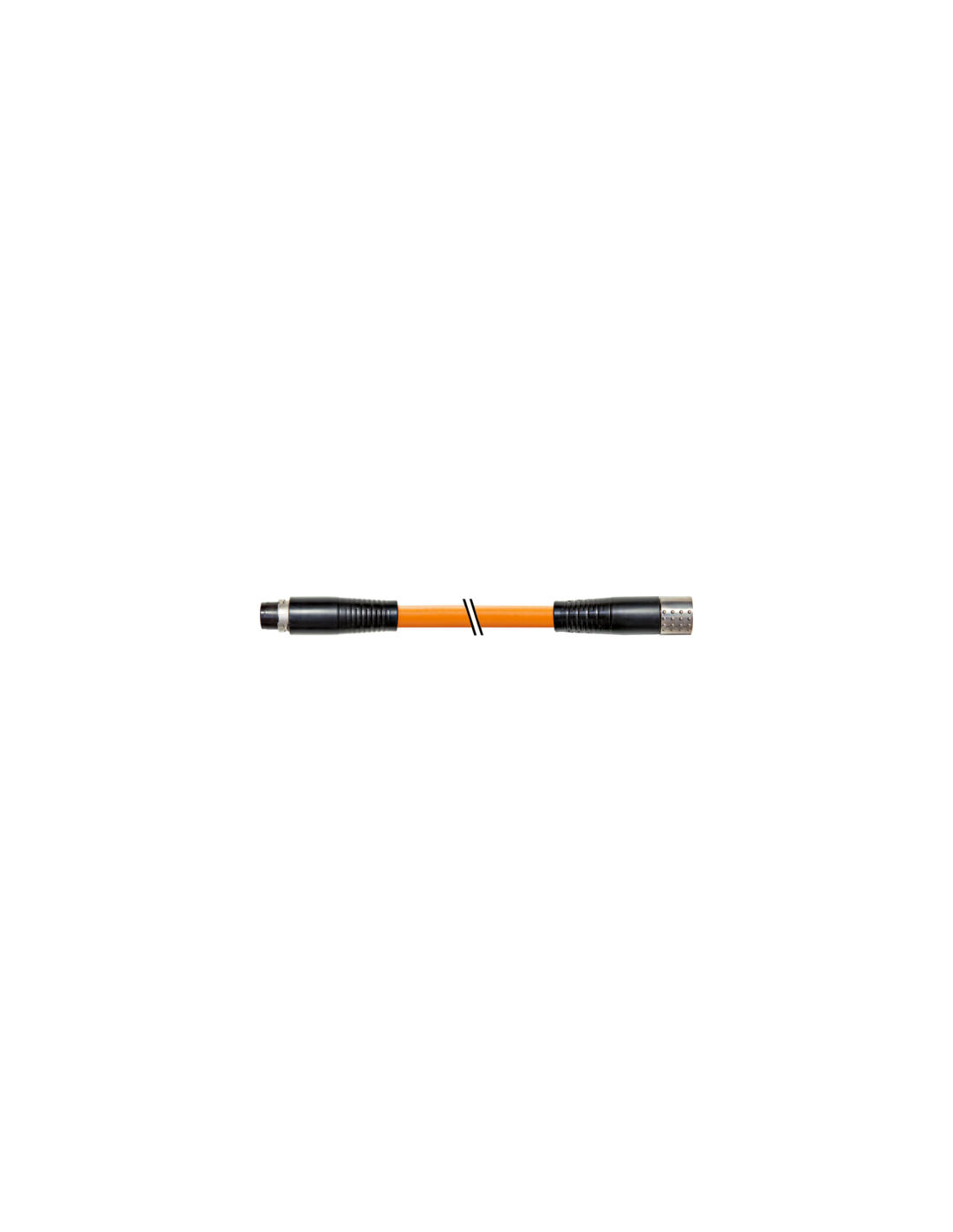

Przewód połączeniowy MQ15-X-Power męski/żeński 0° ekranowany – profesjonalne rozwiązanie zasilające

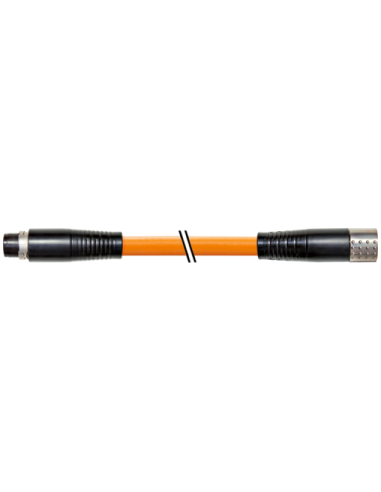

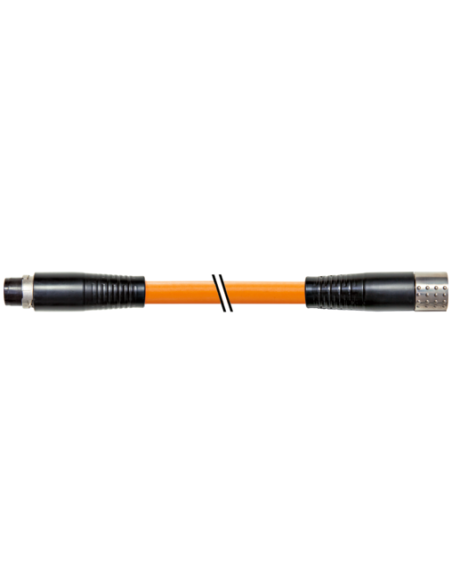

MQ15-X-Power męski 0° / MQ15-X-Power żeński 0° ekranowany to wysokiej jakości przewód zasilający o długości 5,5 m, zaprojektowany do wymagających zastosowań przemysłowych. Wyposażony w złącza prostokątne MQ15 z 6-pinami, umożliwia niezawodne łączenie urządzeń zarówno sygnałowych, jak i zasilających. Kod produktu: 7000-P8341-P110550 ułatwia szybką identyfikację tego konkretnego wariantu.
Najważniejsze cechy przewodu ekranowanego MQ15-X-Power
- Ekranowanie przewodu – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, gwarantująca stabilną transmisję sygnału oraz zasilania.
- Wytrzymała konstrukcja – płaszcz z tworzywa PUR oraz izolacja TPE zwiększają odporność przewodu na ścieranie, oleje i działanie chemikaliów.
- Bagnetowe zamknięcie – szybki i pewny montaż, nawet w trudnych warunkach przemysłowych.
- Wysoka szczelność IP67 – pełna odporność na pył i wodę przy włożonym i dokręconym złączu.
- Duży zakres temperatur pracy – stabilne parametry od -25°C do +80°C.
- Długa żywotność – co najmniej 500 cykli podłączania/złączania.
- Przepustowość prądowa – styk zasilania do 16A, styk sygnałowy do 10A.
Zastosowanie przewodu MQ15-X-Power 6-pin ekranowanego
Przewód MQ15-X-Power sprawdzi się w instalacjach automatyki przemysłowej, maszynach produkcyjnych, układach zasilania silników elektrycznych oraz urządzeniach wymagających dużej niezawodności w przesyle zasilania i sygnałów sterujących. Ekranowanie przewodu oraz wysoka odporność na warunki środowiskowe czynią go doskonałym wyborem do zastosowań w trudnych warunkach przemysłowych, gdzie kluczowa jest odporność na zakłócenia elektromagnetyczne oraz uszkodzenia mechaniczne.
Budowa i konfiguracja przewodu MQ15-X-Power

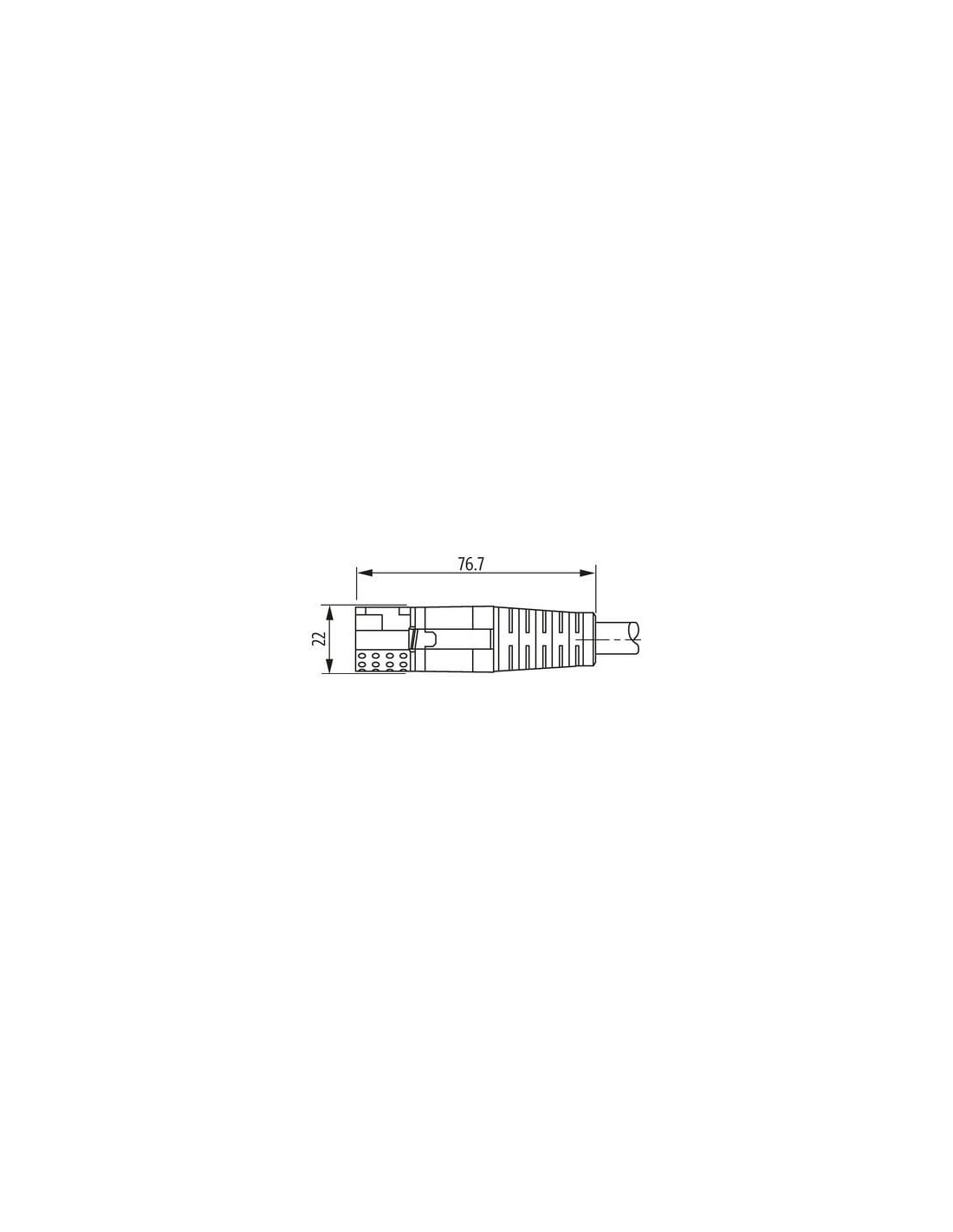

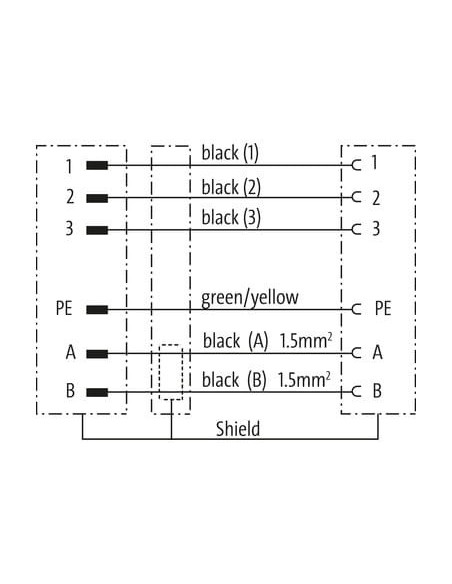

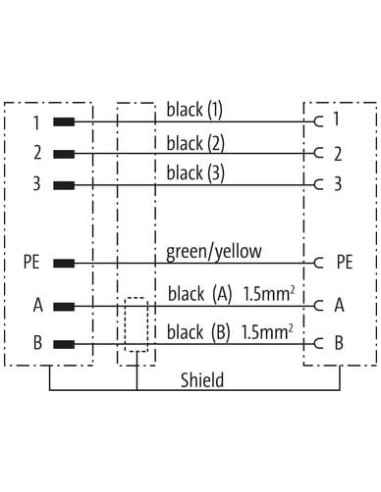

- 6 styków (MQ15) – zestawienie pinów umożliwiające obsługę zarówno zasilania, jak i sygnałów (schemat połączeń dostępny na rysunku technicznym).
- Ekran w postaci oplotu miedzianego – zapewnia 80% pokrycie, efektywnie chroniąc przed zakłóceniami EMC.
- Kabel zewnętrzny PUR o średnicy 12,8 mm – wytrzymały na ścieranie oraz działanie olejów i środków chemicznych.
- Prowadzenie kabli: (czarny 1, 2, 3), (zielono-żółty, biały, czarny), oznaczenia ułatwiające montaż i diagnostykę.
- Bardzo dobra odporność na płomień potwierdzona certyfikatami UL 1581 oraz IEC 60332-2-2.
Przewód ekranowany MQ15-X-Power – typowe zastosowania
Typowe zastosowania obejmują zasilanie i sterowanie w maszynach, liniach produkcyjnych, systemach automatyki, robotyki, transporcie oraz mechatronice. Sprawdzi się tam, gdzie potrzebna jest wysoka szczelność, odporność na uszkodzenia oraz pewność transmisji sygnału i zasilania.
Przewód MQ15-X-Power męski/żeński o kodzie 7000-P8341-P110550 to gotowe rozwiązanie dla profesjonalnych zastosowań przemysłowych, gdzie liczy się bezpieczeństwo, niezawodność i trwałość połączenia.
